Бортовой компьютер становится важной частью автомобиля, позволяя водителю контролировать параметры работы двигателя и других систем. В статье рассмотрим установку и настройку бортового компьютера на ВАЗ 2115 своими руками. Вы узнаете о функциях штатного прибора, возможных неисправностях и правильном подключении устройства для максимальной эффективности. Эта информация будет полезна как опытным автолюбителям, так и новичкам, желающим улучшить функциональность своего автомобиля.
Характеристика БК
Практически все современные автомобили имеют в своем арсенале такие устройства. Благодаря значительным преимуществам, которые предоставляет установка бортового компьютера, многие российские водители, чьи автомобили не оснащены подобной технологией, решают установить этот прибор.
Назначение
Штатный блок контроля для «Пятнашки» предназначен для следующих задач:
- отображения информации о функционировании и состоянии ключевых агрегатов на приборной панели;
- передачи данных о работе различных узлов в режиме реального времени;
- вывода информации о маршрутных характеристиках;
- при необходимости с помощью этого устройства можно провести диагностику состояния силового агрегата, а также получить список ошибок, возникающих в процессе его работы.
| Этап установки/настройки | Описание действия | Необходимые инструменты/материалы |
|---|---|---|
| 1. Выбор бортового компьютера (БК) | Определитесь с моделью БК, подходящей для ВАЗ 2115. Учитывайте функционал (диагностика, расход топлива, температура, напряжение), способ подключения (OBD-II, K-Line, универсальный), тип дисплея. | Каталоги БК, отзывы владельцев ВАЗ 2115, интернет-магазины. |
| 2. Подготовка к установке | Отключите аккумулятор. Определите место установки БК (обычно в штатное место магнитолы, на торпедо, в нишу). Проверьте наличие необходимых разъемов в автомобиле. | Отвертки (крестовая, плоская), ключ на 10 (для клемм аккумулятора), мультиметр (опционально). |
| 3. Подключение питания | Подключите провода питания БК к соответствующим цепям автомобиля: постоянный плюс (+12В), зажигание (+12В при включении зажигания), масса (GND). Используйте предохранители. | Провода, клеммы, изолента, термоусадка, предохранители (5-10А), обжимной инструмент. |
| 4. Подключение к диагностическому разъему | Если БК поддерживает подключение по K-Line (для ВАЗ 2115 это основной вариант), найдите диагностический разъем (обычно под рулевой колонкой или в районе центральной консоли) и подключите соответствующий провод БК. | Схема электропроводки ВАЗ 2115, провод K-Line (если не встроен в БК). |
| 5. Подключение к датчикам (при необходимости) | Некоторые БК могут требовать подключения к датчику скорости, датчику уровня топлива, форсунке (для более точного расчета расхода). Следуйте инструкции к БК. | Схема электропроводки ВАЗ 2115, провода, клеммы, изолента. |
| 6. Установка БК в выбранное место | Закрепите БК в выбранном месте. Убедитесь, что он надежно зафиксирован и не мешает обзору или управлению. | Крепежные элементы (саморезы, кронштейны), инструмент для монтажа. |
| 7. Первое включение и базовая настройка | Подключите аккумулятор. Включите зажигание. БК должен включиться. Выполните первичную настройку согласно инструкции: выбор типа ЭБУ, калибровка датчиков (если требуется), установка даты/времени. | Инструкция к бортовому компьютеру. |
| 8. Калибровка расхода топлива | Для точного отображения расхода топлива необходимо провести калибровку. Заправьте полный бак, сбросьте показания БК, проедьте определенное расстояние, снова заправьте полный бак и введите данные в БК. Повторите несколько раз. | Заправочная станция, калькулятор. |
| 9. Проверка функционала | Проверьте работу всех заявленных функций БК: отображение скорости, оборотов, температуры двигателя, напряжения, ошибок ЭБУ, расхода топлива. | Тестовая поездка, наблюдение за показаниями БК. |
| 10. Дополнительные настройки и персонализация | Настройте яркость дисплея, звуковые оповещения, пороговые значения (например, для перегрева двигателя), выберите отображаемые параметры. | Меню настроек бортового компьютера. |
Интересные факты
Вот несколько интересных фактов о том, как установить и настроить бортовой компьютер на автомобиль ВАЗ 2115 своими руками:
-
Совместимость с различными датчиками: Бортовые компьютеры для ВАЗ 2115 могут быть настроены для работы с различными датчиками, такими как датчики температуры, давления масла и уровня топлива. Это позволяет не только отслеживать основные параметры работы двигателя, но и получать более точные данные о состоянии автомобиля в реальном времени.
-
Программирование и калибровка: Многие современные бортовые компьютеры позволяют пользователю самостоятельно настраивать параметры и калибровать датчики. Это может включать в себя установку предельных значений для предупреждений, что помогает избежать потенциальных проблем с автомобилем и улучшает его эксплуатационные характеристики.
-
Установка без специальных инструментов: Установка бортового компьютера на ВАЗ 2115 может быть выполнена без необходимости в специализированных инструментах. Большинство моделей имеют простую конструкцию и могут быть подключены к существующим разъемам автомобиля. Это делает процесс доступным даже для тех, кто не имеет большого опыта в автомобильной электронике.
Основные параметры
Краткий обзор ключевых характеристик работы компьютера автомобиля:
- Устройство отображает скорость, с которой движется транспортное средство, а также позволяет узнать остаток топлива в баке и время, необходимое для преодоления определенного расстояния.
- Бортовой компьютер показывает количество оборотов двигателя.
- С помощью этого устройства водитель всегда в курсе температурного состояния в салоне и температуры двигателя.
- Компьютер вычисляет расход топлива на конкретном участке, пройденный километраж и расстояние, которое автомобиль сможет проехать на оставшемся топливе.
- Устройство также позволяет контролировать уровень напряжения в бортовой сети автомобиля.
- Положение дроссельной заслонки.
- Как уже упоминалось, с помощью бортового компьютера можно выявить возможные неисправности в работе двигателя.
- Еще один параметр, который отслеживается компьютером, — это цикличность циркуляции воздуха.
- Средняя скорость автомобиля.

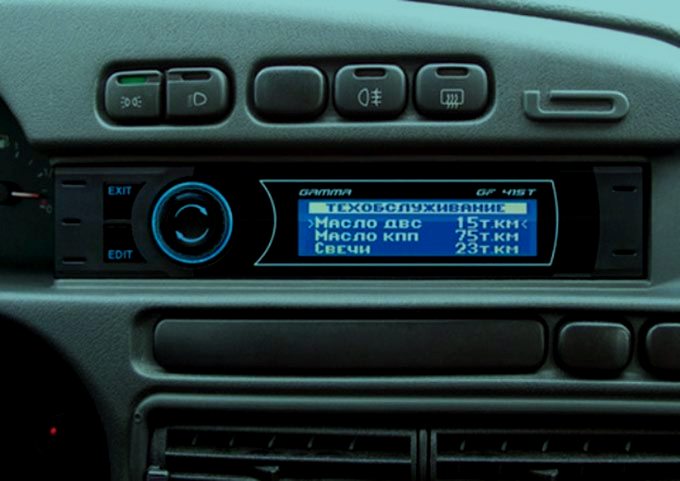

- Информация о времени, когда необходимо будет провести следующее техническое обслуживание.
- Данные о необходимости изменения определенных параметров в работе различных систем автомобиля.
- В зависимости от модели и загруженной информации, устройство может рассчитать, когда автовладельцу предстоит очередной платеж за страховку.
- Разнообразная информация из органайзера.
Возможные неисправности
Начнем с основных признаков неисправности блока управления:
- Отсутствие сигналов о функционировании системы зажигания, впрыска или других исполнительных механизмов.
- Нет реакции со стороны кислородного контроллера, датчика температуры охлаждающей жидкости (ДТОЖ), датчика дроссельной заслонки и других компонентов.
- Отсутствие связи с диагностическим оборудованием.
- Наличие физических повреждений, таких как перегоревшие радиоэлементы, поврежденные проводники или корпус устройства (автор видео — Павел Мялик).
Что касается возможных причин неисправности, их может быть несколько:
- Неправильная работа или неисправности в высоковольтной части системы зажигания. Проблема может заключаться в катушке, высоковольтных проводах или трамблере.
- Попадание влаги на блок управления.
- Ошибки при «прикуривании» автомобиля с разряженным аккумулятором — от машины с работающим двигателем.
- Неправильные действия во время ремонта электрической системы или установки противоугонного устройства.
- Еще одной причиной поломки блока управления может стать перепутывание полярности при подключении аккумулятора, когда плюс подключается к минусу, а минус — к плюсу.
- Запуск стартера при отключенной силовой шине.
- Если проводились сварочные работы на кузове автомобиля, причиной может стать электрод, попавший на проводку или датчики.
Ошибки и их расшифровка
Основные коды ошибок:
- 2 — слишком высокое напряжение в автомобильной электросети;
- 3 — возникли проблемы с топливным индикатором;
- 4 — нарушен температурный режим двигателя;
- 6 — двигатель перегрелся, необходимо остановить автомобиль;
- 7 — уровень давления моторной жидкости в системе смазки слишком низкий;
- 8 — обнаружены неисправности в тормозной системе;
- 9 — аккумуляторная батарея разряжена.
Руководство по подключению своими руками
Краткая инструкция по установке и подключению бортового компьютера:
- Прежде всего, необходимо отключить электроснабжение автомобиля. Это важный шаг, так как в противном случае во время подключения может произойти короткое замыкание. Для этого отсоедините аккумуляторную батарею.
- Сначала извлеките автомобильную магнитолу, а затем — центральную консоль. За консолью вы найдете место для установки бортового компьютера, которое предусмотрено производителем. К этому месту уже подведена необходимая проводка.
- Далее, удалите заглушку — это позволит вам увидеть жгут проводов и разъем. Подключите все необходимые штекеры к бортовому компьютеру. В частности, вам нужно подключить провод питания от бортовой сети, питание при включении зажигания для запуска БК, питание от габаритного освещения, массу, а также контроллер уровня топлива. Не забудьте также подключить диагностическую линию, иначе устройство не сможет выявлять ошибки и отображать их на экране. После подключения обязательно надежно зафиксируйте устройство. Это важно, так как плохое крепление может привести к его повреждению из-за вибраций во время движения.
- Установите обратно центральную консоль с магнитолой. На этом процесс монтажа завершен. Теперь вам остается лишь настроить бортовой компьютер согласно инструкции и протестировать его (автор видео — канал flestery).
https://youtube.com/watch?v=c0ffl3X2SbI
Демонтаж
Демонтаж устройства выполняется по схожему алгоритму:
- В первую очередь необходимо отключить питание бортовой сети, для чего следует отсоединить клеммы от аккумулятора.
- Затем производится снятие центральной консоли вместе с аудиосистемой.
- Через образовавшееся пространство нужно отключить провода питания от блока компьютера.
- После этого устройство демонтируется, а центральная консоль с автомагнитолой устанавливается обратно.
Что касается настройки, то этот процесс будет варьироваться в зависимости от типа и модели бортового компьютера. Современный рынок автомобилей предлагает множество вариантов бортовых компьютеров, которые различаются по цене, функциональным возможностям и производителям. Поэтому и подход к настройке устройства может отличаться. Для корректной настройки компьютера важно внимательно ознакомиться с инструкцией по эксплуатации, в которой будут описаны все ключевые аспекты данного процесса.
Цена вопроса
Видео «Подробный обзор и особенности установки БК на ВАЗ 2115»
В представленном ниже видео вы найдете детальный обзор блока комфорта для автомобиля ВАЗ 2115, а также информацию о нюансах его установки и эксплуатации (автор видео — канал ПРО ВСЁ).
Выбор подходящей модели БК
Перед тем как приступить к установке бортового компьютера (БК) на автомобиль ВАЗ 2115, необходимо правильно выбрать подходящую модель устройства. На рынке представлено множество различных моделей, и каждая из них имеет свои особенности и функциональные возможности. Рассмотрим основные критерии, которые помогут вам сделать правильный выбор.
1. Совместимость с автомобилем
Первым делом убедитесь, что выбранный вами бортовой компьютер совместим с моделью ВАЗ 2115. Некоторые устройства могут быть предназначены для других моделей автомобилей, и их установка может потребовать дополнительных адаптеров или модификаций. Обратите внимание на спецификации и отзывы пользователей, чтобы избежать проблем с совместимостью.
2. Функциональные возможности
Разные модели БК могут предлагать различные функции. Основные функции, которые стоит учитывать:
- Отображение расхода топлива в реальном времени;
- Мониторинг температуры двигателя;
- Информация о пробеге и времени в пути;
- Диагностика ошибок системы автомобиля;
- Отображение напряжения бортовой сети;
- Функция «память» для сохранения данных о поездках.
Выберите модель, которая предлагает именно те функции, которые вам необходимы, и которые будут полезны в повседневной эксплуатации автомобиля.
3. Удобство установки и настройки
Некоторые бортовые компьютеры требуют сложной установки и настройки, в то время как другие могут быть установлены без особых усилий. Обратите внимание на наличие инструкции по установке и настройке в комплекте. Если вы планируете устанавливать БК самостоятельно, выбирайте модели с простым и понятным процессом установки.
4. Дисплей и интерфейс
Удобство использования бортового компьютера во многом зависит от качества дисплея и интерфейса. Выбирайте модели с четким и ярким экраном, который будет хорошо виден при любых условиях освещения. Также обратите внимание на интуитивно понятный интерфейс, который позволит быстро и легко получать необходимую информацию.
5. Цена и отзывы
Ценовой диапазон бортовых компьютеров может варьироваться от бюджетных до премиум моделей. Определите свой бюджет и ищите модели, которые соответствуют вашим финансовым возможностям. Не забудьте ознакомиться с отзывами других пользователей, чтобы понять, насколько надежна и функциональна выбранная вами модель.
В заключение, выбор подходящей модели бортового компьютера для ВАЗ 2115 — это важный шаг, который повлияет на вашу дальнейшую эксплуатацию автомобиля. Уделите время изучению различных моделей, их функций и отзывов, чтобы сделать обоснованный выбор и получить максимальную пользу от установленного устройства.

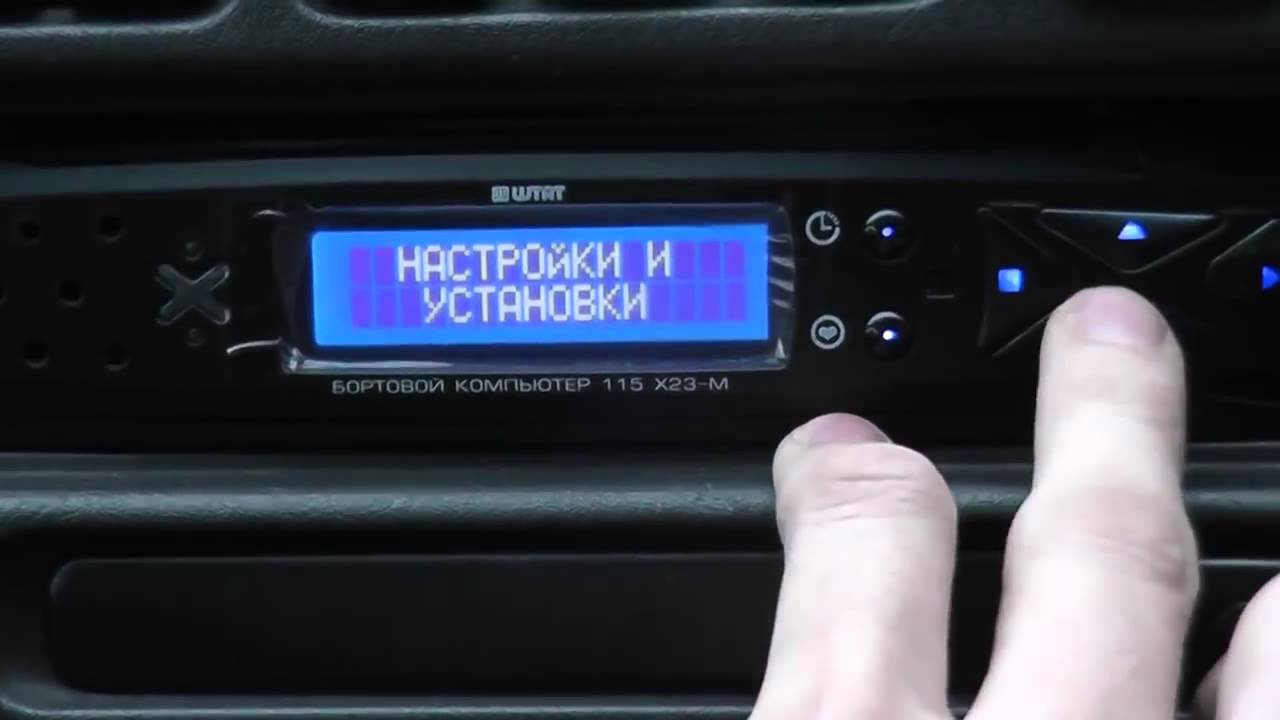

Настройка параметров и функций БК
После успешной установки бортового компьютера на ваш автомобиль ВАЗ 2115, следующим шагом является его настройка. Правильная настройка параметров и функций БК позволит вам максимально эффективно использовать его возможности и получать актуальную информацию о состоянии автомобиля.
Первым делом, включите зажигание и дождитесь, пока бортовой компьютер загрузится. На экране появится основное меню, где вы сможете выбрать необходимые параметры для настройки. Обычно в меню присутствуют следующие разделы:
- Настройки времени: Установите текущее время и дату. Это важно для корректного отображения информации о пробеге и расходе топлива.
- Параметры расхода топлива: Выберите единицы измерения (литры на 100 км или миль на галлон) и установите начальный уровень топлива в баке. Это позволит компьютеру более точно рассчитывать расход топлива.
- Настройки пробега: Установите начальный пробег, если это необходимо. Это поможет отслеживать пробег с момента установки БК.
- Настройки датчиков: Проверьте, правильно ли подключены все датчики, такие как датчик температуры охлаждающей жидкости, датчик давления масла и другие. Убедитесь, что значения отображаются корректно.
После того как вы настроили основные параметры, можно перейти к более продвинутым функциям. Многие бортовые компьютеры предлагают следующие возможности:
- Мониторинг состояния автомобиля: Вы можете настроить систему оповещения о неисправностях, таких как перегрев двигателя или низкий уровень масла. Убедитесь, что все предупреждения активированы.
- Настройка сигналов: Некоторые модели БК позволяют настраивать звуковые сигналы для различных предупреждений. Выберите подходящие для вас звуки и уровень громкости.
- Отображение информации: Настройте, какие данные вы хотите видеть на экране. Это может быть текущий расход топлива, средняя скорость, температура двигателя и другие параметры.
Не забудьте сохранить все изменения перед выходом из меню настроек. После этого рекомендуется провести тест-драйв, чтобы убедиться, что все параметры работают корректно и отображаются на экране БК. Если вы заметили какие-либо несоответствия, вернитесь в меню настроек и проверьте правильность введенных данных.
Настройка бортового компьютера — это важный этап, который поможет вам лучше контролировать состояние вашего автомобиля и оптимизировать его работу. Следуя этим рекомендациям, вы сможете настроить БК на ВАЗ 2115 так, чтобы он максимально соответствовал вашим потребностям и ожиданиям.
Советы по эксплуатации и обслуживанию БК
После установки бортового компьютера (БК) на ваш автомобиль ВАЗ 2115 важно правильно его эксплуатировать и обслуживать, чтобы обеспечить долговечность и точность работы устройства. Вот несколько рекомендаций, которые помогут вам в этом процессе.
- Регулярная проверка соединений: Убедитесь, что все электрические соединения надежны и не имеют коррозии. Периодически проверяйте контакты, чтобы избежать проблем с передачей данных.
- Обновление программного обеспечения: Если ваш бортовой компьютер поддерживает обновления, следите за новыми версиями программного обеспечения. Обновления могут улучшить функциональность устройства и исправить возможные ошибки.
- Чистка экрана: Для обеспечения хорошей видимости информации на дисплее БК, регулярно очищайте экран от пыли и грязи. Используйте мягкую ткань и специальные средства для очистки экранов, чтобы избежать повреждений.
- Калибровка датчиков: Некоторые бортовые компьютеры требуют калибровки датчиков для точного отображения данных. Ознакомьтесь с инструкцией к вашему устройству и следуйте рекомендациям по калибровке.
- Мониторинг показателей: Регулярно проверяйте данные, которые отображает БК, такие как расход топлива, температура двигателя и другие параметры. Это поможет вам выявить возможные проблемы на ранней стадии.
- Защита от влаги: Если ваш бортовой компьютер установлен в зоне, подверженной воздействию влаги, позаботьтесь о его защите. Используйте герметичные корпуса или защитные пленки, чтобы предотвратить повреждение устройства.
- Обращение к специалистам: Если вы заметили сбои в работе БК или не можете самостоятельно решить возникшие проблемы, не стесняйтесь обращаться к профессионалам. Квалифицированный специалист сможет быстро диагностировать и устранить неисправности.
Следуя этим простым советам, вы сможете обеспечить надежную и долгосрочную работу бортового компьютера на вашем автомобиле ВАЗ 2115, что сделает вашу поездку более комфортной и безопасной.
