В автомобиле бортовой компьютер стал важным элементом, позволяющим водителю получать информацию о состоянии транспортного средства. Установка бортового компьютера на Ладу Калину 2 улучшает функциональность автомобиля и помогает следить за расходом топлива, температурой двигателя и другими параметрами в реальном времени. В этой статье мы рассмотрим, что показывает бортовой компьютер, и предоставим пошаговую инструкцию по его установке, чтобы вы могли самостоятельно улучшить свой автомобиль и сделать поездки более комфортными и безопасными.

Что следует знать о БК для автомобилей Лада Калина?

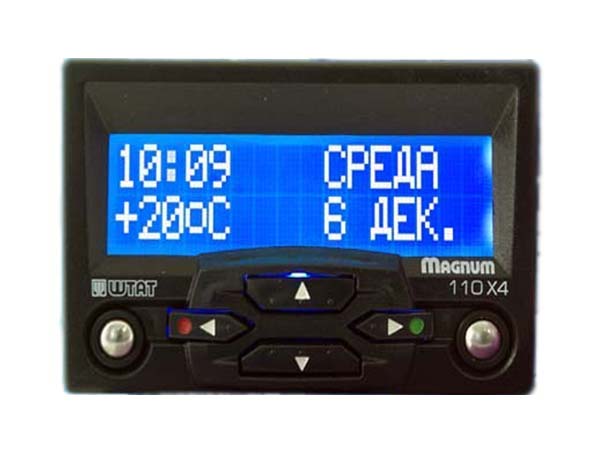

Давайте рассмотрим возможности, которые предоставляют компьютеры Штат для автомобилей Лада Калина.

Изучив представленную ниже информацию, вы сможете понять, какие функции выполняет бортовой компьютер (БК):

1. Функция Плазмер представляет собой систему, которая генерирует импульсы с частотой 150 герц для свечей зажигания, при этом энергия каждого импульса составляет 0.04 Дж. В процессе работы этой функции свеча выделяет около 60 джоулей энергии, что значительно снижает вероятность проблем с запуском двигателя. Это особенно полезно в условиях холодной погоды, повышенной влажности или при загрязнении свечей топливом.

2. Функция Форсаж позволяет сбросить параметры блока управления до заводских значений. Она помогает удалить ошибки и устранить причины неисправностей.

3. Контроль качества топлива. БК отображает процентное соотношение качества горючего с помощью кнопок «-» и «+». Настроив параметры двигателя, вы получите полное представление о состоянии мотора, включая время, необходимое для его прогрева, уровень заряда аккумулятора и напряжение, подаваемое на датчики приборов.

4. Большинство современных БК оснащены функцией настройки экрана. Это позволяет владельцу автомобиля выводить на дисплей наиболее важные параметры. Также доступна регулировка яркости, цвета и контраста экрана.

5. Возможность диагностики топливного насоса является полезной функцией. Она позволяет контролировать давление и питание в системе, а также оценить состояние каждой форсунки двигателя.

6. Функция Тропик активирует вентилятор системы охлаждения при достижении определенной температуры двигателя. Это особенно актуально в жаркие дни, так как помогает предотвратить перегрев мотора (автор видео — 13domovenok).

Ниже представлены основные коды неисправностей, которые может выдать бортовой компьютер:

• Р0134 — отсутствие сигнала от лямбда-зонда (датчика кислорода);
• Р0201 — повреждение электрической цепи управления форсунками двигателя;
• Р0301 — пропуски воспламенения топливовоздушной смеси в цилиндрах мотора;
• Р0335 — отсутствие сигнала от датчика коленвала;
• Р0560 — слишком низкое напряжение в электрической сети автомобиля, что может негативно сказаться на работе электрооборудования.

штатный бортовой компьютер Лада гранта-калина.

Варианты бортовых устройств

Сегодняшний рынок радует покупателей широким выбором компьютеризированных устройств.

Вот список самых востребованных моделей:

• Multitronics UX7;
• Штат Х1 Универсал;
• Х1 G;
• Штат Калина ХD;
• Multitronics С900;
• Multitronics МРС800;
• Multitronics RC700;
• UniComp 600;
• Multitronics GL550;
• Multitronics VC 731;
• Multitronics VC 730;
• Multitronics ТС750.

Интересные факты

Вот несколько интересных фактов о том, как установить бортовой компьютер на автомобиль Калину самостоятельно:

1. Совместимость с различными моделями: Бортовые компьютеры, доступные на рынке, могут быть совместимы с несколькими моделями автомобилей, включая разные версии Калини. Перед покупкой важно проверить совместимость устройства с конкретной моделью и годом выпуска вашего автомобиля.

2. Подключение к бортовой сети: Установка бортового компьютера на Калину обычно требует подключения к диагностическому разъему OBD-II, который находится под рулевой колонкой. Это позволяет компьютеру считывать данные с ЭБУ (электронного блока управления) автомобиля, что дает возможность отслеживать такие параметры, как расход топлива, скорость и ошибки системы.

3. Настройка и калибровка: После установки бортового компьютера важно правильно его настроить. Многие устройства позволяют пользователю настраивать параметры отображения и калибровки, что может помочь в более точном отображении данных. Некоторые модели также предлагают возможность обновления прошивки, что позволяет улучшать функциональность устройства со временем.

Эти факты подчеркивают не только технические аспекты установки, но и важность правильного выбора и настройки бортового компьютера для достижения наилучших результатов.

Инструкция по установке своими руками

Теперь предлагаем вам ознакомиться с инструкцией по самостоятельной установке БК в автомобиле Калина.

Для успешного выполнения этой задачи вам потребуются:

• две отвертки — с плоским и крестовым лезвием;
• канцелярский нож;
• изолента (автор видео — канал Авто мир).

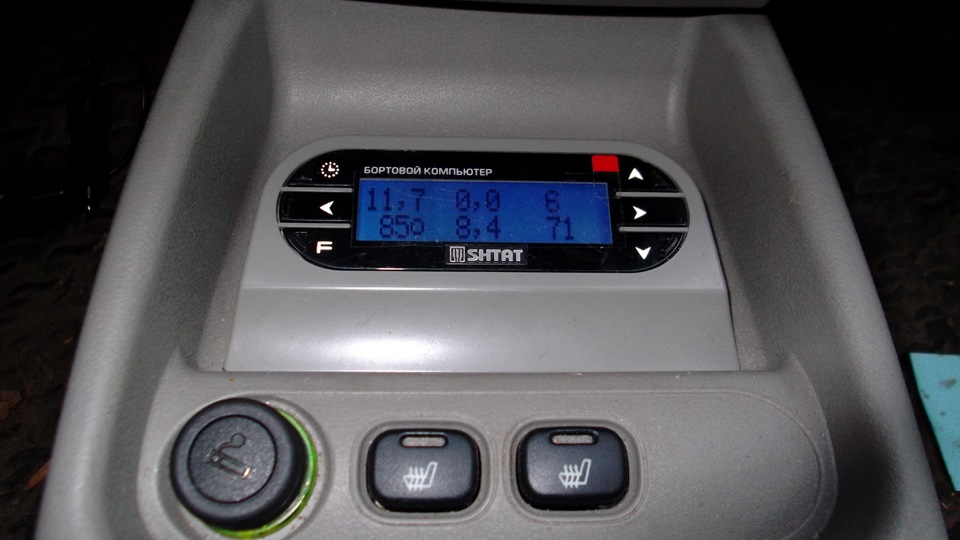

Бортовой компьютер на Калину (установка Штат-XD)

Этапы

Рассмотрим процесс установки устройства Штат Х-5 М. Это устройство имеет 9 контактов, но для его корректной работы достаточно подключить лишь 6 из них.

Как установить устройство в Калину:

1. В первую очередь отключите аккумулятор автомобиля и снимите аудиосистему из центральной консоли, так как она будет мешать установке. Отсоедините все разъемы и уберите магнитолу в сторону.
2. Также необходимо отключить разъем, который соединен с кнопкой световой сигнализации, так как четыре из шести контактов будут подключены именно к ней. Ознакомьтесь со схемой подключения, которая должна быть в комплекте с устройством. При отключении проводов могут возникнуть трудности, так как контакты фиксируются пластиковыми фишками. Вам нужно немного прижать фиксатор, для этого возьмите тонкую плоскую отвертку и аккуратно прокрутите её с одной стороны, а затем, используя более толстую отвертку, надавите на конец провода с другой стороны, чтобы извлечь его, хоть и с некоторыми усилиями.
3. Далее возьмите новый провод от БК и подключите его к нужному штекеру на колодке вместо извлеченного. Затем соедините второй конец провода, идущего от основного кабеля, с тем, который был извлечен из разъема. Рекомендуется обмотать все соединения изолентой, чтобы избежать дребезжания.
4. После подключения всех четырех кабелей к этому разъему, займитесь врезкой в розовый провод, находящийся на задней колодке контрольного щитка. Эта колодка расположена в труднодоступном месте, поэтому для доступа к ней вам придется снять монтажный блок с предохранителями и немного потянуть его.
5. За блоком вы увидите большой серый штекер, к которому подведены несколько проводов. Вам нужен именно розовый провод, так как он отвечает за уровень топлива в баке. С помощью канцелярского ножа аккуратно снимите изоляцию с кабеля и примотайте к нему провод от устройства, затем обмотайте место соединения изолентой. В этом случае отключать разъем не обязательно, главное — не перепутать провода.
6. Теперь подключите еще один штекер к диагностическому разъему, который находится под специальной пластиковой крышкой чуть ниже прикуривателя. Здесь будет установлен сам компьютер, так как это наиболее подходящее место. Подключите черный провод от разъема устройства к колодке, следуя схеме подключения.
7. После выполнения всех действий аккуратно протяните проводку под центральной консолью и надежно уложите её, чтобы избежать болтания и перетирания. Для этого можно открутить болты крепления и снять пепельницу, а сам пучок проводов продеть вниз. Затем снимите правую крышку тоннеля пола и проденьте разъем компьютера к диагностической колодке. В завершение подключите обратно аккумулятор и проверьте работу БК.

Фотогалерея «Самостоятельный монтаж БК»

Цена вопроса

Цена на устройства варьируется в зависимости от производителя и конкретной модели. Бюджетные варианты БК можно приобрести по цене от 1300 до 3000 рублей. Компьютеры средней ценовой категории стоят примерно от 4000 до 6000 рублей. А вот более премиальные модели будут стоить от 7000 рублей и выше.

Видео «Основные функции БК Х-5 М в Калине»

В представленном ниже видео показаны функции, которые выполняет устройство (материал был снят и размещен на канале «В гараже у Сандро»).

Описание функций бортового компьютера Штат X 5 M Калина

Советы по выбору места для установки

При установке бортового компьютера на Калину важно правильно выбрать место, где он будет размещен. Это не только влияет на удобство использования, но и на безопасность вождения. Вот несколько рекомендаций, которые помогут вам определиться с местом установки:

• Удобный доступ: Выбирайте место, которое будет легко доступно для вас во время вождения. Обычно бортовой компьютер устанавливают на центральной консоли или в области приборной панели. Это позволяет быстро просматривать данные, не отвлекаясь от дороги.
• Минимизация отражений: Убедитесь, что выбранное место не создает бликов на экране устройства. Отражения могут затруднить чтение информации, особенно в солнечную погоду. Лучше всего устанавливать компьютер под углом, чтобы избежать прямых солнечных лучей.
• Безопасность: Убедитесь, что бортовой компьютер не будет мешать управлению автомобилем. Он не должен закрывать важные элементы управления, такие как рычаги переключения передач или кнопки управления климат-контролем. Также стоит избегать установки в зоне, где он может стать причиной травмы при резком торможении.
• Кабели и подключение: Обратите внимание на длину проводов и возможность их подключения. Выбирайте место, где провода можно аккуратно проложить, чтобы избежать их повреждения и не создавать лишних помех в салоне. Убедитесь, что выбранная позиция позволяет легко подключить бортовой компьютер к бортовой сети автомобиля.
• Эстетика: Установка бортового компьютера должна гармонировать с интерьером автомобиля. Выбирайте место, которое будет выглядеть аккуратно и не нарушит общий стиль салона. Некоторые владельцы предпочитают устанавливать устройства в специальные рамки или панели, чтобы они выглядели более интегрированными.
• Тестирование: Перед окончательной установкой рекомендуется временно закрепить бортовой компьютер в выбранном месте и протестировать его функциональность. Убедитесь, что все данные отображаются корректно, и вы можете легко взаимодействовать с устройством.

Следуя этим советам, вы сможете выбрать оптимальное место для установки бортового компьютера на вашем автомобиле, что обеспечит комфорт и безопасность во время поездок.

Настройка и калибровка бортового компьютера

После установки бортового компьютера на вашу Калину, следующим важным шагом является его настройка и калибровка. Это необходимо для того, чтобы устройство работало корректно и предоставляло точные данные о состоянии автомобиля.

Первым делом, перед началом настройки, убедитесь, что все соединения выполнены правильно, а сам бортовой компьютер включен. Обычно на экране устройства отображается информация о текущих параметрах, таких как скорость, расход топлива и другие данные. Если экран не включается, проверьте питание и подключения.

Для настройки бортового компьютера вам понадобятся следующие инструменты и материалы:

• Инструкция к бортовому компьютеру (в комплекте с устройством);
• Ключ для доступа к диагностическому разъему автомобиля;
• Мультиметр (для проверки электрических соединений);
• Компьютер или ноутбук с установленным программным обеспечением (если требуется для калибровки).

Первый этап настройки — это выбор языка и единиц измерения. Обычно это можно сделать через меню настроек на экране бортового компьютера. Перейдите в раздел «Настройки», выберите нужный язык и установите единицы измерения (метрические или имперские).

Следующий шаг — это калибровка датчиков. В зависимости от модели бортового компьютера, вам может понадобиться выполнить калибровку датчиков скорости, расхода топлива и других параметров. Для этого следуйте инструкциям в руководстве пользователя. Обычно процесс включает в себя:

1. Запуск автомобиля и прогрев двигателя до рабочей температуры;
2. Постепенное увеличение скорости до определенного значения (например, 60 км/ч) и фиксация показаний;
3. Сравнение показаний бортового компьютера с показаниями спидометра и внесение корректировок, если это необходимо;
4. Повторение процесса для других датчиков, таких как расход топлива.

Также важно проверить правильность отображения информации о пробеге. Для этого можно использовать функцию сброса пробега на бортовом компьютере и сравнить его с показаниями одометра. Если есть расхождения, возможно, потребуется дополнительная калибровка.

Не забудьте сохранить все настройки после завершения калибровки. Некоторые модели бортовых компьютеров требуют подтверждения изменений, поэтому убедитесь, что вы следуете всем указаниям на экране.

После завершения настройки и калибровки рекомендуется провести тест-драйв, чтобы убедиться, что все параметры отображаются корректно и бортовой компьютер работает без сбоев. Обратите внимание на любые аномалии в показаниях и при необходимости повторите процесс калибровки.

Следуя этим шагам, вы сможете настроить и откалибровать бортовой компьютер на вашей Калине, что позволит вам получать точные данные о состоянии автомобиля и улучшить его эксплуатационные характеристики.

Обзор популярных моделей бортовых компьютеров для Лады Калины

При выборе бортового компьютера для Лады Калины важно учитывать несколько факторов, таких как функциональность, совместимость с автомобилем и удобство установки. На рынке представлено множество моделей, каждая из которых имеет свои особенности и преимущества.

Одной из самых популярных моделей является Штатный бортовой компьютер. Он идеально подходит для тех, кто хочет сохранить оригинальный вид интерьера. Этот компьютер предоставляет базовую информацию о состоянии автомобиля, такую как расход топлива, температура двигателя и пробег. Установка штатного компьютера не требует дополнительных адаптеров и проводки, что делает процесс максимально простым.

Еще одной интересной моделью является Multitronics. Этот бортовой компьютер отличается многофункциональностью и возможностью подключения дополнительных датчиков. Он может отображать более 30 параметров, включая давление в шинах, уровень масла и даже диагностику ошибок. Установка Multitronics требует немного больше времени и навыков, так как необходимо подключить дополнительные провода и датчики.

Для любителей более продвинутых технологий подойдет Avtodata. Этот бортовой компьютер имеет возможность подключения к смартфону через Bluetooth, что позволяет получать данные в реальном времени и управлять некоторыми функциями автомобиля прямо с телефона. Установка Avtodata может быть сложнее, так как требует настройки программного обеспечения и подключения к бортовой сети автомобиля.

Не менее интересной моделью является GSM-бортовой компьютер. Он позволяет отслеживать местоположение автомобиля и получать уведомления о его состоянии на мобильный телефон. Это особенно полезно для владельцев, которые хотят следить за своим автомобилем в режиме реального времени. Установка такого устройства требует знаний в области электрики и может занять больше времени, чем установка стандартного бортового компьютера.

При выборе бортового компьютера для Лады Калины важно учитывать не только функциональность, но и стоимость устройства, а также отзывы других владельцев. Рекомендуется ознакомиться с форумами и специализированными сайтами, где можно найти информацию о реальном опыте эксплуатации различных моделей. Это поможет сделать правильный выбор и избежать возможных проблем при установке и использовании бортового компьютера.
