Манометр — инструмент для измерения давления в различных системах, включая автомобильные, где он контролирует давление топлива и других жидкостей. В статье рассмотрим технические характеристики манометров, их виды и области применения, а также предоставим инструкцию по изготовлению манометра своими руками. Знание о манометрах поможет выбрать подходящее устройство и сэкономить, создавая его самостоятельно.

Технические параметры манометра

С греческого языка термин «манометр» переводится как «разреженный» и «метр», что указывает на его предназначение — измерение давления в неплотных веществах, таких как газы и жидкости. Манометры являются важными инструментами для диагностики технического состояния автомобилей. В настоящее время существует несколько типов манометров, включая механические, электронные и цифровые модели.

https://youtube.com/watch?v=s2SFdDbsJ_s

Назначение

Иногда во время поездки автомобиль начинает трястись, при нажатии на педаль акселератора может заглохнуть, а в некоторых случаях и вовсе не заводится. Причин такого поведения транспортного средства может быть множество. В первую очередь стоит проверить давление в топливной рампе. Если давление опускается ниже допустимого уровня, это может привести к сбоям в работе двигателя.

Современные автомобили оснащены электронным блоком управления (ЭБУ), который следит за техническим состоянием машины, однако контроль давления топлива в рампе не входит в его обязанности. При значительном снижении давления система может выдать ошибку, основываясь на данных датчика, который отслеживает уровень кислорода в топливно-воздушной смеси. Использование манометра для измерения давления топлива позволяет оценить работоспособность топливной системы.

С его помощью можно проверить такие компоненты топливной системы, как:

• бензонасос;
• топливные магистрали;
• регулятор давления;
• форсунки и другие элементы.

Одним из преимуществ манометров является возможность их подключения параллельно, что не мешает функционированию топливной системы. Таким образом, показания можно снимать во время работы двигателя (автор видео — Дмитрий Ефимов).

Как измерить давление топлива в рампе и с насоса

Интересные факты

Вот несколько интересных фактов о манометрах:

1. Разнообразие типов манометров: Существует несколько типов манометров, включая механические (стрелочные) и электронные. Механические манометры работают на основе деформации пружины или мембраны, тогда как электронные используют датчики давления и преобразуют его в электрический сигнал, что позволяет более точно измерять давление и отображать его на цифровом экране.

2. Применение в различных отраслях: Манометры находят применение не только в промышленности, но и в быту. Например, они используются в системах отопления, водоснабжения, а также в автомобилях для контроля давления в шинах. Это делает их незаменимыми инструментами для инженеров, механиков и домашних мастеров.

3. Изготовление манометра своими руками: Создать простой манометр можно из подручных материалов, таких как пластиковая трубка, вода и маркер. Заполнив трубку водой и установив её вертикально, можно измерять давление, наблюдая за уровнем жидкости. Этот эксперимент помогает лучше понять принцип работы манометра и основы гидростатики.

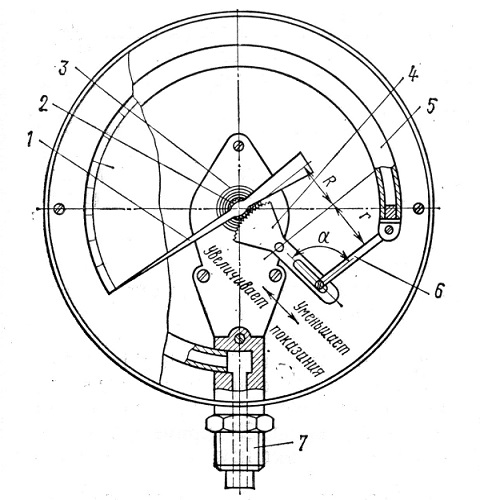

Конструкция и принцип работы

Наиболее популярными среди устройств для измерения давления являются пружинные манометры. Их главные достоинства заключаются в простоте конструкции, надежности, отличных технических характеристиках и способности измерять давление в широком диапазоне.

Чувствительным элементом пружинного манометра служит изогнутая трубка, имеющая полую внутреннюю часть. Сечение этой трубки может быть овальным или эллиптическим. Под воздействием давления она деформируется. Один конец трубки запаян, а на другом расположен штуцер, который используется для измерения давления в среде. Запечатанный конец трубки соединяется с передаточным механизмом.

В состав прибора входят:

• зубчатый сектор;
• поводок;
• ось;
• шестеренки;
• стрелка;
• корпус.

Для устранения мертвого хода между зубьями шестеренки и сектора установлена специальная пружина. Измерительная шкала может быть градуирована в паскалях или барах. Стрелка указывает значение избыточного давления среды, в которой проводятся измерения.

Принцип работы данного устройства достаточно прост. Давление от измеряемой среды поступает внутрь трубки. Под его воздействием трубка стремится выпрямиться, так как площади ее внутренней и внешней сторон различаются. Свободный конец трубки перемещается, и благодаря передаточному механизму стрелка поворачивается на определенный угол. Деформация трубки и измеряемое давление находятся в прямой зависимости, поэтому отклонение стрелки относительно шкалы манометра отображает значение давления.

Разновидности

Существует множество типов манометров, предназначенных для измерения как высокого, так и низкого давления, обладающих разнообразными техническими характеристиками. Одним из ключевых параметров, по которому различаются эти устройства, является класс точности. Чем ниже значение этого класса, тем выше точность манометра. Наиболее точными считаются цифровые модели.

В зависимости от назначения манометры можно классифицировать на следующие категории:

1. Общетехнические. Эти устройства предназначены для измерения давления в различных средах, включая вакуумметрические и избыточные давления.
2. Электроконтактные. Они оснащены системой электросигнализации, что позволяет регулировать измеряемую среду. Существуют два типа: с микро выключателями и с электроконтактной приставкой.

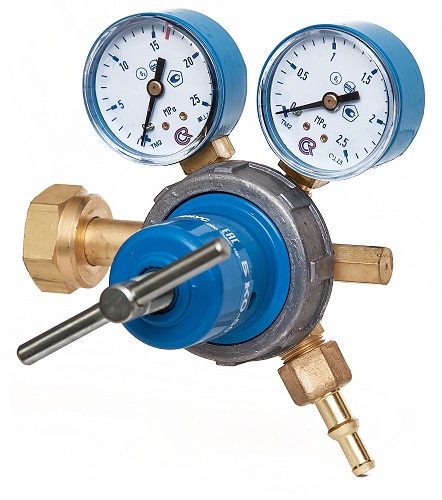

3. Специальные. Эти манометры используются для измерения давления различных газов. В зависимости от типа газа, они имеют определённый цвет корпуса и буквенные обозначения: кислородные (К) – голубые, ацетиленовые (Ац) – белые, аммиачные (А) – жёлтые, для негорючих газов – чёрные, для горючих – красные.
4. Эталонные. Обладают высоким классом точности и применяются для проверки, настройки и испытаний других приборов, измеряющих давление.
5. Судовые. Используются на речных и морских судах.
6. Железнодорожные. Применяются в железнодорожном транспорте.
7. Самопишущие. Оснащены механизмом, который позволяет на диаграммной бумаге отображать график работы прибора.

По принципу работы манометры можно разделить на следующие типы:

1. Поршневые. Состоят из цилиндра и поршня, помещённого внутрь.
2. Жидкостные. Основой этих манометров является трубка, заполненная жидкостью. Они бывают двух типов: с одной трубкой и с двумя, последние используются для сравнения давления в двух средах.
3. Деформационные. Эти устройства основаны на деформации чувствительного элемента (пружины, сильфона, мембраны и т.д.), который, деформируясь, воздействует на стрелку прибора.
4. Пьезоэлектрические. Работают на основе пьезоэффекта – при механическом воздействии в кристалле кварца возникает электрозаряд.

Разнообразные типы манометров находят широкое применение в промышленности, быту и других сферах народного хозяйства, в зависимости от их технических характеристик.

На что обратить внимание при выборе?

Для диагностики проблем в топливной системе важно знать уровень давления топлива в различных ее участках. Наиболее простым способом является прохождение технического осмотра на специализированной станции, где имеются точные цифровые устройства. Однако это требует времени и финансовых затрат. Поэтому многие автомобилисты предпочитают иметь такой прибор в своем наборе инструментов, наряду с механическим манометром для измерения давления масла.

На рынке автозапчастей и в специализированных магазинах представлен широкий ассортимент манометров с различными техническими характеристиками, предназначенных для измерений как на отечественных, так и на зарубежных автомобилях.

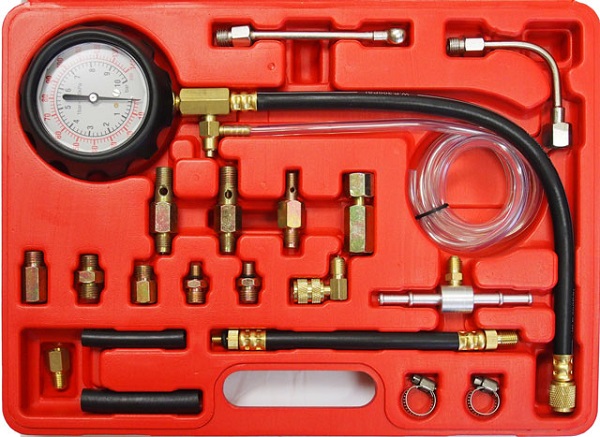

Заводские манометры обладают рядом преимуществ:

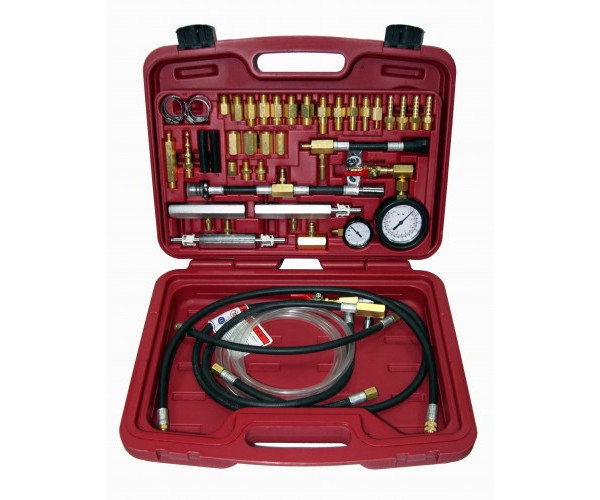

• приборы поставляются в комплекте с множеством адаптеров, что позволяет измерять давление топлива на автомобилях различных марок и моделей;
• шкала на заводских приборах удобна и точно отображает давление;
• существуют специальные модели, предназначенные для измерения давления в топливных системах с перепускным клапаном;
• заводские устройства позволяют получать показания при разных режимах работы автомобиля, в отличие от самодельных манометров.

В настоящее время в продаже имеются электронные и цифровые манометры, которые отличаются высокими техническими характеристиками и предназначены для измерения и регулировки давления в топливной системе. Эти приборы обеспечивают максимально точные показания, так как способны фиксировать даже незначительные изменения давления.

Рекомендуется выбирать топливный манометр с крупной и четкой шкалой, предел измерения которого составляет 5-6 кгс/кв. см. Также стоит обратить внимание на герметичность соединений, поскольку при недостаточной герметичности во время измерений капли топлива могут попасть на горячие детали двигателя, что может привести к возгоранию.

Некоторые автолюбители используют воздушные манометры, предназначенные для измерения давления в шинах, для проверки давления в топливной системе. Хотя принцип работы обоих приборов схож, диапазоны измеряемых значений различаются. Для топлива пределы находятся в диапазоне от 5 до 7 атмосфер, тогда как для воздуха – от 16 до 20 атмосфер.

Таким образом, использование воздушного манометра для измерения давления топлива может привести к значительным погрешностям, так как стрелка не поднимется выше минимальных значений. Это затрудняет правильную регулировку. Тем не менее, самодельные топливные манометры часто изготавливаются на основе воздушных приборов.

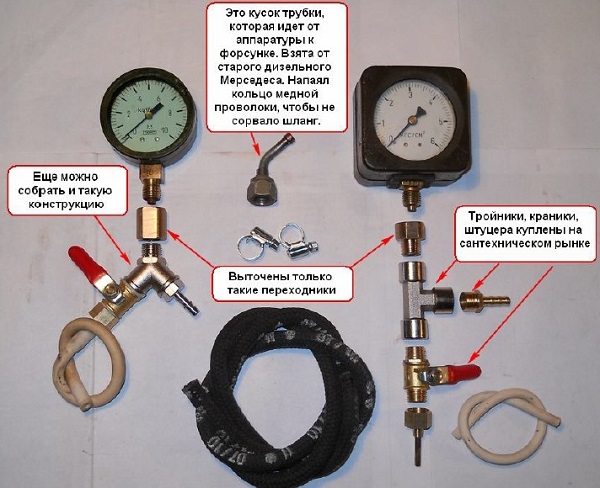

Руководство по изготовлению самодельного манометра

Среди универсальных мастеров существует мнение, что нет смысла тратить деньги на покупку готового манометра, ведь его можно изготовить самостоятельно.

Чтобы самодельный прибор обеспечивал максимально точные показания, его сборка должна проводиться с особой тщательностью, обращая внимание на каждую деталь.

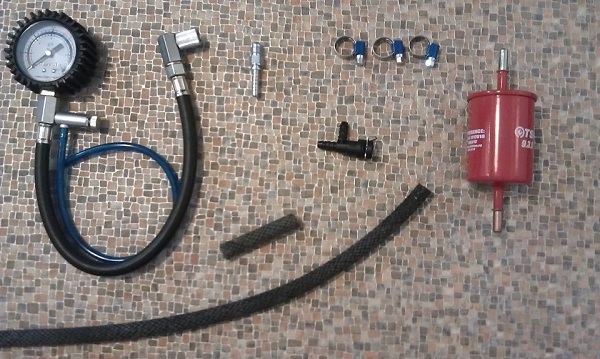

Инструменты и материалы

Чтобы самостоятельно создать устройство для измерения давления в топливной системе, вам понадобятся следующие компоненты:

1. Воздушный манометр, который обычно используется для определения давления в шинах автомобилей. Он является более доступным вариантом по сравнению с манометром для топлива и стоит значительно дешевле. Рекомендуется выбирать прибор, предназначенный для автомобилей ВАЗ, так как его можно использовать как манометр для давления масла, просто сняв штуцер для бензина. Для измерений необходимо прикрепить шланг от самодельного устройства на место датчика масла.
2. Переходник. В этой роли отлично подойдет стандартный штуцер с резьбой 7/16-20 UNF.
3. Бензиновый фильтр, который подойдет для автомобилей ВАЗ. Можно использовать старый фильтр, так как нужен только его штуцер. Если у вас нет б/у детали, можно приобрести самый недорогой вариант. Штуцер следует отрезать, а его концы немного развальцевать. Также можно изготовить штуцер самостоятельно.
4. Соединитель топливной системы в форме буквы «Y».
5. Четыре хомута.
6. Бензиновый шланг. Для создания измерительного прибора потребуется бензошнур длиной более метра.

Собрав все необходимые элементы, можно переходить к процессу изготовления самодельного манометра.

Алгоритм действий

Создание манометра своими руками не является сложной задачей. При наличии всех необходимых компонентов остается лишь правильно их собрать.

Процесс сборки включает в себя следующие этапы:

1. В первую очередь, необходимо разрезать топливный шланг на три части.
2. Далее к соединителю топливной системы следует подключить топливный шланг. Для обеспечения надежности соединения шланги фиксируются с помощью хомутов. Места соединений должны быть герметичными, чтобы избежать попадания воздуха, иначе показания будут неточными.
3. На один из концов бензошланга нужно установить прибор для измерения давления воздуха. Он также должен быть надежно закреплен. Для этого, как и в предыдущих случаях, используем хомут и штуцер.

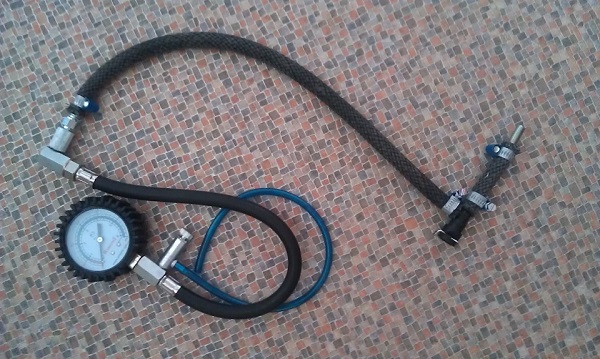

Теперь манометр готов к использованию, и с его помощью можно измерять давление в топливной системе. Для этого один из свободных концов шланга подключается к входу топливной рампы, а другой — к выходу топливного фильтра.

При возникновении подозрений на неисправность в топливной системе необходимо:

• проверить регулятор давления топлива с помощью имеющегося манометра;
• измерить давление при нулевой подаче;
• при отключении насоса провести проверку на исправность обратного клапана и системы РДТ в целом;
• если стрелка манометра колеблется при работающем двигателе, это может указывать на засорение сеточки бензонасоса.

Таким образом, даже с самодельным манометром можно контролировать состояние автомобиля, предотвращая неприятные ситуации на дороге. Регулярно проверяйте давление в системе подачи топлива. Если показания выходят за пределы нормы, необходимо выяснить причину. При обнаружении любых неисправностей их следует устранять незамедлительно.

Видео «Манометр давления для автомобиля с инжектором»

В данном видео на канале Автоэлектрика ВЧ показано, как своими руками создать прибор для измерения давления в инжекторной системе автомобиля.

https://youtube.com/watch?v=-wgC6eE3-Xg

Области применения манометров

Манометры — это устройства, предназначенные для измерения давления газов и жидкостей. Они находят широкое применение в различных отраслях, благодаря своей способности обеспечивать точные и надежные данные о давлении. Рассмотрим подробнее основные области применения манометров.

1. Промышленность

В промышленности манометры используются для контроля давления в трубопроводах, резервуарах и различных технологических процессах. Например, в нефтегазовой отрасли манометры помогают следить за давлением в скважинах и трубопроводах, что критически важно для обеспечения безопасности и эффективности работы. В химической промышленности манометры контролируют давление в реакторах и других установках, что позволяет предотвратить аварийные ситуации.

2. Энергетика

В энергетическом секторе манометры играют ключевую роль в контроле давления в котлах, турбинах и других энергетических установках. Они помогают поддерживать оптимальные условия работы оборудования, что способствует повышению его эффективности и снижению риска поломок. Например, в тепловых электростанциях манометры используются для контроля давления пара, что напрямую влияет на производительность и безопасность работы станции.

3. Автомобильная промышленность

Манометры также широко применяются в автомобильной промышленности. Они используются для измерения давления в шинах, что критически важно для обеспечения безопасности и экономии топлива. Кроме того, манометры могут быть частью систем управления двигателем, где они помогают контролировать давление в системе смазки и охлаждения.

4. Медицина

В медицинской практике манометры применяются для измерения артериального давления у пациентов. Существуют специализированные медицинские манометры, которые обеспечивают высокую точность измерений и позволяют врачам своевременно реагировать на изменения состояния здоровья пациентов. Также манометры используются в различных медицинских устройствах, таких как аппараты для искусственной вентиляции легких.

5. Строительство и сантехника

В строительстве манометры используются для контроля давления в системах водоснабжения и отопления. Они помогают выявлять утечки и поддерживать необходимое давление в системах, что обеспечивает комфортные условия для пользователей. В сантехнике манометры могут использоваться для контроля давления в системах водоснабжения, что позволяет избежать аварий и повреждений трубопроводов.

6. Научные исследования

В научных исследованиях манометры применяются для точного измерения давления в различных экспериментах. Это может быть важно в таких областях, как физика, химия и биология, где точные данные о давлении могут существенно повлиять на результаты исследований. Манометры помогают ученым контролировать условия эксперимента и получать достоверные данные.

Таким образом, манометры находят применение в самых различных сферах, от промышленности до медицины и науки. Их универсальность и точность делают их незаменимыми инструментами для контроля давления в самых разных условиях.

Уход и обслуживание манометра

Уход и обслуживание манометра являются важными аспектами, которые обеспечивают его точность и долговечность. Правильное обращение с этим прибором позволяет избежать ошибок в измерениях и продлить срок его службы. Рассмотрим основные рекомендации по уходу и обслуживанию манометров различных типов.

1. Регулярная проверка состояния манометра

Первым шагом в уходе за манометром является регулярная проверка его состояния. Важно следить за целостностью корпуса, отсутствием трещин и повреждений на стекле. Если манометр имеет механические повреждения, его следует отремонтировать или заменить, так как это может привести к неправильным показаниям.

2. Калибровка

Калибровка манометра – это процесс, который необходимо проводить периодически, особенно если прибор используется в критически важных условиях. Для этого можно воспользоваться услугами специализированных лабораторий или использовать калибровочные стенды. Калибровка позволяет убедиться в точности показаний и устранить возможные отклонения.

3. Чистка

Чистка манометра также играет важную роль в его обслуживании. Для этого необходимо использовать мягкие ткани или специальные чистящие средства, которые не повредят поверхность прибора. Важно избегать агрессивных химических веществ, которые могут вызвать коррозию или повреждение материалов. Чистка должна проводиться регулярно, особенно если манометр используется в условиях высокой запыленности или загрязненности.

4. Защита от внешних факторов

Манометры могут быть подвержены воздействию различных внешних факторов, таких как высокая температура, влажность или агрессивные химические вещества. Для защиты прибора рекомендуется использовать защитные кожухи или устанавливать его в защищенные помещения. Также следует избегать резких перепадов температуры, которые могут негативно сказаться на работе манометра.

5. Хранение

Если манометр не используется длительное время, его следует правильно хранить. Рекомендуется хранить прибор в сухом, защищенном от солнечных лучей месте, вдали от источников влаги и химических веществ. При необходимости можно использовать упаковку, в которой он был приобретен, для дополнительной защиты.

6. Замена расходных материалов

Некоторые манометры могут иметь расходные материалы, такие как уплотнительные кольца или мембраны. Важно следить за их состоянием и при необходимости заменять их, чтобы избежать утечек и неправильных показаний. Замена расходных материалов должна проводиться в соответствии с рекомендациями производителя.

Соблюдение этих простых правил по уходу и обслуживанию манометра поможет обеспечить его надежную работу и точность измерений на протяжении длительного времени. Регулярная проверка состояния прибора, калибровка, чистка и защита от внешних факторов – все это способствует эффективной эксплуатации манометра в любых условиях.

Частые ошибки при использовании манометра

Использование манометра может показаться простым процессом, однако многие пользователи совершают ошибки, которые могут привести к неточным измерениям или даже повреждению устройства. Рассмотрим наиболее распространенные из них.

1. Неправильный выбор диапазона измерений. При использовании манометра важно выбирать устройство, диапазон измерений которого соответствует условиям эксплуатации. Например, если манометр предназначен для измерения давления в системе, где максимальное давление составляет 5 бар, а вы используете манометр с диапазоном до 10 бар, это может привести к неточным показаниям. Важно помнить, что манометр должен быть рассчитан на давление, превышающее максимальное рабочее давление системы, но не слишком высокое, чтобы избежать потери точности.

2. Игнорирование условий эксплуатации. Манометры могут быть чувствительными к условиям окружающей среды. Например, использование манометра, не предназначенного для работы в условиях высокой влажности или температуры, может привести к его выходу из строя. Перед использованием устройства необходимо ознакомиться с его техническими характеристиками и рекомендациями производителя.

3. Неправильная установка. Установка манометра также играет важную роль в точности измерений. Устройство должно быть установлено в соответствии с рекомендациями производителя, а также в месте, где оно не подвержено вибрациям, ударам или другим механическим воздействиям. Неправильная установка может привести к искажению показаний.

4. Пренебрежение к калибровке. Регулярная калибровка манометра необходима для обеспечения точности измерений. Многие пользователи забывают о необходимости периодической проверки и калибровки устройства, что может привести к накоплению ошибок в показаниях. Рекомендуется проводить калибровку в соответствии с графиком, установленным производителем.

5. Неправильное считывание показаний. При считывании показаний манометра важно делать это на уровне глаз, чтобы избежать параллакса. Параллакс — это оптическая иллюзия, которая может привести к неправильному восприятию показаний. Также стоит обратить внимание на то, что некоторые манометры имеют деления, которые могут быть трудны для восприятия, особенно при плохом освещении.

6. Игнорирование состояния манометра. Перед использованием манометра необходимо проверить его на наличие механических повреждений, загрязнений или коррозии. Если устройство повреждено, это может привести к неправильным показаниям или даже к его поломке. Регулярный осмотр и обслуживание манометра помогут продлить срок его службы и сохранить точность измерений.

Избегая этих распространенных ошибок, вы сможете значительно повысить точность и надежность измерений, а также продлить срок службы вашего манометра. Правильное использование этого устройства — залог успешной работы в различных областях, от бытового применения до профессиональной деятельности.
