Датчик давления масла — ключевой элемент системы смазки двигателя, контролирующий уровень давления моторного масла и обеспечивающий его оптимальную работу. Неправильная работа датчика может вызвать перегрев и износ двигателя. В статье рассмотрим характеристики различных типов датчиков давления масла и предоставим пошаговую инструкцию по их проверке и замене. Эта информация полезна как для опытных автомобилистов, так и для новичков, стремящихся самостоятельно поддерживать свой автомобиль.

Обзор ДДМ

Манометр давления масла является важной составляющей любого современного двигателя. В первую очередь, давайте рассмотрим, какие существуют его типы и как функционирует это устройство.

Виды

В настоящее время существует два типа автомобильных датчиков давления масла:

1. Электронный датчик давления масла, который часто называют аварийным. Это устройство работает в двух режимах — «да» или «нет». По сути, аварийный датчик не предоставляет точных данных о работе системы. Он лишь сигнализирует водителю о том, что в двигателе полностью отсутствует давление рабочей жидкости. Установленный в моторе датчик предупреждает автомобилиста с помощью контрольной лампы: если она загорается на приборной панели, это означает, что необходимо заменить устройство или проверить работоспособность системы.

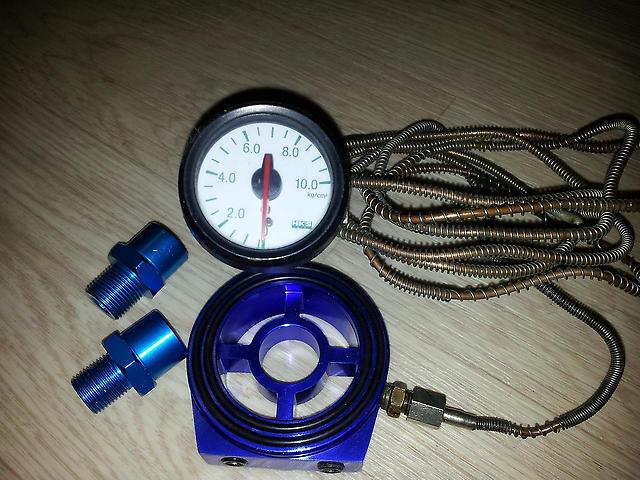

2. Механический датчик давления масла. В отличие от электронного варианта, этот прибор позволяет точно измерять уровень давления жидкости при подключении. Водитель получает уведомление через контрольную лампу и шкалу, расположенную на приборной панели.

В зависимости от модели автомобиля могут использоваться оба типа датчиков. Это дает водителю возможность точно контролировать уровень давления в системе и быстро реагировать на возникшие проблемы.

Интересные факты

Вот несколько интересных фактов о датчике давления масла:

1. Принцип работы: Датчик давления масла работает на основе изменения электрического сопротивления в зависимости от давления масла. Он может быть механическим или электронным, и его задача — передавать информацию о давлении масла в двигатель на приборную панель, что позволяет водителю следить за состоянием системы смазки.

2. Предупреждение о проблемах: Если датчик давления масла начинает давать сбои или выходит из строя, это может привести к серьезным проблемам с двигателем. Например, низкое давление масла может указывать на утечку масла или износ деталей двигателя. Поэтому регулярная проверка и замена датчика при необходимости могут предотвратить дорогостоящий ремонт.

3. Современные технологии: В современных автомобилях датчики давления масла могут быть интегрированы с бортовыми компьютерами, что позволяет не только отображать данные на приборной панели, но и активировать предупреждения или системы защиты двигателя в случае критически низкого давления масла. Это делает современные системы более надежными и безопасными для эксплуатации.

Принцип работы электронного и механического датчиков давления масла

Принцип функционирования датчика давления масла варьируется в зависимости от его типа, поэтому рассмотрим каждый из них отдельно. Например, выносной электронный датчик давления масла (ДДМ) имеет более простую конструкцию по сравнению с механическим аналогом, что значительно снижает вероятность его поломки. Основная задача цифрового ДДМ заключается в измерении давления и передаче информации на контрольную панель, расположенную в салоне автомобиля, о том, что давление отсутствует.

Цифровой ДДМ, установленный в двигателе, состоит из следующих элементов:

• корпус;
• мембрана;
• контакты;
• устройство толкателя.

Цифровой датчик давления масла должен быть подключен к бортовой сети автомобиля, в частности, к той части цепи, где находится аварийный индикатор. Когда цифровой ДДМ не функционирует, то есть двигатель выключен, мембрана находится в выпрямленном состоянии, устройство толкателя задвинуто в исходное положение, а контакты замкнуты. Если в таком состоянии вы подключите цифровой ДДМ, аварийный индикатор давления начнет работать — он будет гореть, мигать или моргать.

Таким образом, когда двигатель запускается, лампочка всегда загорается в самом начале. При старте двигателя в системе появляется давление рабочей жидкости, которое воздействует на мембрану. Этот элемент начинает взаимодействовать с устройством толкателя, размыкая контакты. Если давление начинает падать, контакты цифрового ДДМ снова замкнутся, и в этот момент на панели приборов загорится, замигнет или заморгает аварийная лампа. Следует отметить, что при поломке самого устройства лампа также будет мигать, моргать или просто гореть.

Что касается двухконтактного аналогового механического устройства, то его конструкция более сложная. Механический датчик давления масла, помимо мембраны, корпуса и устройства толкателя, включает в себя ползунок и нихромовую обмотку. Кроме того, двухконтактный аналоговый механический датчик давления масла состоит из нескольких дополнительных компонентов. Важно учитывать, что при выходе из строя этих элементов или их неправильной работе регулятор может показывать неверные данные на приборной панели автомобиля или полностью выйти из строя.

Принцип работы двухконтактного или любого другого механического устройства также отличается. Данные на стрелочный указатель поступают в зависимости от положения ползунка на пластине с нихромовой обмоткой. Когда моторная жидкость воздействует на мембрану под давлением, она начинает приводить в действие устройство толкателя. В конечном итоге информация от этого компонента передается на узел изменения уровня сопротивления, а данные о давлении поступают на стрелочный индикатор на контрольной панели.

Руководство по проверке ДДМ

Как корректно осуществить проверку датчика давления масла? Способы диагностики могут варьироваться в зависимости от типа устройства.

Диагностика электронного датчика

Для диагностики электронного ДДМ двигателя вам потребуется мультиметр и насос, желательно оснащенный манометром. Прежде чем начать проверку, необходимо снять ДДМ с автомобиля. Затем активируйте мультиметр в режиме проверки на обрыв проводки. Подключите ДДМ к насосу и мультиметру. Использование манометра в этом процессе крайне важно, так как он позволит вам контролировать давление и избежать его избыточного уровня, что может привести к поломке регулятора (по информации от автора видео — СамоделTV).

После подключения насоса с манометром и мультиметра к регулятору убедитесь, что стрелка на шкале прибора находится на нулевом уровне. Затем подайте минимальное давление от насоса. Если ДДМ двигателя исправен, мембрана должна согнуться и начать перемещать толкатель. В результате цепь разомкнется, что отразится на показаниях прибора — стрелка должна отклониться в сторону бесконечности. Чтобы окончательно убедиться в работоспособности регулятора, можно подать максимальное давление (или максимально приближенное к нему).

Проверка датчика аварийного давления масла.Опрессовка.

Диагностика механического ДДМ

Диагностика механического регулятора в целом напоминает описанную ранее процедуру, но имеет свои особенности. Прежде всего, для достижения более точных результатов вам потребуется насос, оснащенный манометром, а также небольшой резиновый шланг. Для проверки необходимо снять ДДМ с двигателя вместе со стрелочной шкалой. Установите насос на регулятор так, чтобы соединение было максимально герметичным. Если вы уверены в надежности соединения, можно переходить к проверке (автор видео — Кирилл Збруенко).

Основная задача диагностики заключается в подаче воздуха через ДДМ с помощью насоса, при этом давление, которое должно варьироваться, следует контролировать по манометру. Запишите полученные показатели при максимальных и минимальных параметрах, фиксируя уровень сопротивления. После того как вы зафиксируете несколько значений, сравните их с таблицей, в которой указаны оптимальные параметры. Эти данные можно найти в сервисном мануале, и мы не будем их перечислять, так как они могут различаться в зависимости от модели автомобиля.

Снятие и замена датчика давления масла в ВАЗ 2115

Замена датчика своими руками

Почему требуется замена датчика давления масла?

Существует несколько причин для этого:

1. Протечка регулятора. Независимо от того, работает ли двигатель на холостых оборотах или в движении, многие водители сталкиваются с проблемой утечки устройства. При этом не имеет значения, горит ли индикатор на приборной панели. Если датчик давления масла протекает, это свидетельствует о ненадежном соединении.
2. Индикатор на панели приборов. В некоторых случаях диагностика двигателя показывает, что он функционирует нормально, но лампа все равно горит.

Теперь, когда мы выяснили, почему необходимо менять датчик давления масла, давайте рассмотрим, как именно происходит его замена.

Процесс будет описан на примере автомобиля ВАЗ 2109:

1. В первую очередь, нужно снять устройство. От датчика необходимо отсоединить провод с защитным чехлом.
2. Затем, с помощью гаечного ключа, полностью выкрутите датчик. После этого регулятор можно извлечь из его посадочного места.
3. Переходим к установке. Возьмите новый датчик и поместите его в посадочное гнездо.
4. После установки закрутите регулятор до упора, используя гаечный ключ.
5. Когда датчик установлен и надежно закручен, подключите отсоединенный кабель вместе с чехлом.

При покупке датчика давления масла в магазине важно обращать внимание на его маркировку. Если маркировка нового устройства отличается от старого, это может привести к неправильной работе нового датчика.

Видео «Производим замену датчика своими руками»

Процесс замены датчика можно увидеть в видео, созданном пользователем Авто_Ремонт.

Замена датчика давления масла ваз 2108, 2109, 2110, 2111, 2112

Проблемы, связанные с неисправностью датчика давления масла

Неисправность датчика давления масла может привести к серьезным проблемам как для самого двигателя, так и для его владельца. Датчик давления масла отвечает за мониторинг уровня давления масла в системе смазки двигателя. Если этот датчик выходит из строя, это может вызвать ряд негативных последствий.

Одной из основных проблем, возникающих при неисправности датчика, является неправильное отображение давления масла на приборной панели. В случае, если датчик показывает низкое давление, это может привести к панике у водителя и, как следствие, к преждевременному выключению двигателя. Наоборот, если датчик показывает нормальное давление, несмотря на его фактическое низкое значение, это может привести к серьезным повреждениям двигателя из-за недостатка смазки.

Кроме того, неисправный датчик может вызвать утечку масла. Если датчик поврежден физически или имеет внутренние неисправности, это может привести к тому, что масло будет вытекать из системы, что, в свою очередь, может вызвать недостаток смазки и перегрев двигателя. Утечка масла также может привести к загрязнению окружающей среды и увеличению расхода масла, что потребует дополнительных затрат на его доливку.

Еще одной проблемой является возможность возникновения ошибок в системе управления двигателем. Современные автомобили оснащены сложными электронными системами, которые зависят от данных, поступающих от датчиков. Если датчик давления масла не работает должным образом, это может привести к сбоям в работе системы управления, что в свою очередь может вызвать увеличение расхода топлива, ухудшение динамики автомобиля и даже его остановку.

Неисправный датчик давления масла также может вызвать проблемы с запуском двигателя. В некоторых случаях, если система управления получает неверные данные о давлении масла, она может заблокировать запуск двигателя, чтобы предотвратить его повреждение. Это может стать серьезной проблемой для водителей, особенно если они находятся в дороге или в условиях, когда необходимо быстрое реагирование.

В заключение, неисправность датчика давления масла может привести к множеству проблем, начиная от неправильного отображения данных на приборной панели и заканчивая серьезными повреждениями двигателя. Поэтому важно регулярно проверять состояние датчика и при необходимости заменять его, чтобы избежать потенциальных рисков и обеспечить надежную работу автомобиля.

Советы по выбору нового датчика давления масла

При выборе нового датчика давления масла важно учитывать несколько ключевых факторов, чтобы обеспечить его правильную работу и долговечность. Ниже приведены основные рекомендации, которые помогут вам сделать правильный выбор.

1. Совместимость с автомобилем

Первое, на что следует обратить внимание, это совместимость датчика с вашим автомобилем. Разные модели и марки автомобилей могут использовать различные типы датчиков. Проверьте руководство пользователя или обратитесь к специалисту, чтобы узнать, какой именно датчик подходит для вашей модели. Также стоит обратить внимание на номер детали, чтобы избежать ошибок при покупке.

2. Тип датчика

Существует несколько типов датчиков давления масла, включая механические и электронные. Механические датчики работают на основе физического принципа, в то время как электронные используют электрические сигналы для передачи информации. Выбор между этими типами зависит от ваших предпочтений и особенностей автомобиля. Электронные датчики, как правило, более точные и могут обеспечивать более широкий диапазон измерений.

3. Качество и надежность

При выборе датчика давления масла важно обращать внимание на его качество и надежность. Рекомендуется выбирать продукцию от известных производителей, которые зарекомендовали себя на рынке. Чтение отзывов и рекомендаций других автовладельцев может помочь вам сделать правильный выбор. Также стоит обратить внимание на гарантию, которую предоставляет производитель, так как это может свидетельствовать о качестве изделия.

4. Ценовой диапазон

Цены на датчики давления масла могут варьироваться в широких пределах. Не всегда высокая цена означает высокое качество, поэтому важно найти баланс между ценой и качеством. Сравните несколько моделей и их характеристики, чтобы выбрать оптимальный вариант, который соответствует вашему бюджету.

5. Условия эксплуатации

Условия, в которых будет эксплуатироваться автомобиль, также могут влиять на выбор датчика. Если вы планируете использовать автомобиль в тяжелых условиях, таких как частые поездки по бездорожью или в экстремальных температурах, стоит выбрать более прочный и надежный датчик, способный выдерживать такие нагрузки.

6. Установка и обслуживание

Некоторые датчики давления масла могут требовать специального оборудования или навыков для установки. Если вы не уверены в своих силах, лучше обратиться к профессионалам. Также стоит учитывать, что некоторые модели могут требовать регулярного обслуживания или калибровки, что может повлиять на ваши дальнейшие затраты.

Следуя этим рекомендациям, вы сможете выбрать качественный и надежный датчик давления масла, который обеспечит правильную работу вашего автомобиля и поможет избежать серьезных проблем в будущем.

Регулярное обслуживание и профилактика датчика давления масла

Регулярное обслуживание датчика давления масла является важной частью ухода за автомобилем, так как этот компонент отвечает за мониторинг уровня масла в двигателе и его давления. Неправильная работа датчика может привести к серьезным проблемам, включая повреждение двигателя. Поэтому важно знать, как правильно проверять и обслуживать этот элемент.

Первым шагом в профилактике является регулярная проверка состояния датчика. Это можно сделать во время планового технического обслуживания автомобиля. Важно обращать внимание на любые признаки неисправности, такие как постоянное загорание индикатора давления масла на приборной панели, шумы в двигателе или утечки масла. Если вы заметили один из этих симптомов, необходимо провести диагностику.

Для проверки датчика давления масла можно использовать манометр. Этот инструмент позволяет измерить фактическое давление масла в системе. Сначала необходимо отключить датчик от электрической цепи и установить манометр на его место. Запустите двигатель и проверьте показания манометра. Нормальное давление масла должно находиться в пределах, указанных в руководстве пользователя вашего автомобиля. Если показания значительно ниже нормы, это может указывать на неисправность датчика или проблемы с масляной системой.

Кроме того, важно следить за состоянием масла в двигателе. Регулярная замена масла и фильтров поможет избежать загрязнения и износа датчика. Рекомендуется менять масло в соответствии с рекомендациями производителя, а также проверять уровень масла перед каждой поездкой. Если уровень масла низкий, это может привести к неправильным показаниям датчика и, как следствие, к повреждению двигателя.

Если в ходе проверки было установлено, что датчик давления масла неисправен, его необходимо заменить. Замена датчика — это относительно простая процедура, которую можно выполнить самостоятельно, если у вас есть базовые навыки работы с автомобилем. Для этого потребуется новый датчик, набор инструментов и немного времени. Перед заменой обязательно отключите аккумулятор, чтобы избежать короткого замыкания. Затем открутите старый датчик и установите новый, следуя инструкциям производителя.

После замены датчика рекомендуется провести тест-драйв, чтобы убедиться, что все работает корректно. Обратите внимание на показания индикатора давления масла и убедитесь, что они находятся в норме. Если проблемы продолжаются, возможно, потребуется более глубокая диагностика системы смазки.

Таким образом, регулярное обслуживание и проверка датчика давления масла — это важные меры, которые помогут предотвратить серьезные проблемы с двигателем и продлить срок службы вашего автомобиля. Не забывайте о профилактике и следите за состоянием всех компонентов вашего автомобиля, чтобы обеспечить его надежную работу.
