Безопасность на дороге — приоритет для водителей и пассажиров. Важным элементом этой безопасности является система контроля давления в шинах, предотвращающая аварии из-за неправильного давления в колесах. В статье рассмотрим работу датчиков давления в шинах, их виды, а также способы проверки, установки и настройки. Знание о возможных неисправностях и методах отключения датчиков поможет обеспечить надежность и безопасность автомобиля.

Описание датчика давления в шинах

Датчик давления в шинах (ДДШ) – это устройство, предназначенное для мониторинга уровня давления воздуха в шинах автомобиля. Обычно они продаются в комплекте по пять штук. ДДШ различаются по способу установки, и бывают двух типов: внешние и внутренние.

Внешние датчики имеют более низкую стоимость, однако их надежность оставляет желать лучшего, так как они крепятся на воздуховод резины. Внутренние датчики устанавливаются непосредственно в диск вместо воздуховода. Они обеспечивают подкачку шин и отличаются высокой надежностью, так как защищены от внешних факторов и механических нагрузок. Существуют как механические, так и электрические модели датчиков обоих типов, которые различаются по конструкции и принципу работы.

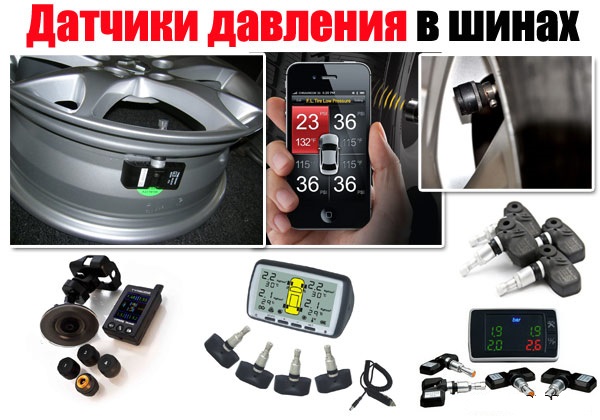

Датчики давления в шинах

Принцип работы и функции

Самые простые устройства для контроля давления в шинах – это механические датчики. Они представляют собой внешние колпачки, которые заменяют стандартные. Внутри них находится клапан, измеряющий давление воздуха в колесах. В зависимости от полученного значения индикатор может находиться в зеленой зоне – при давлении 2 бар, в желтой – при давлении до 1,7 бар, или в красной – при давлении до 1,3 бар.

Электронные датчики имеют более сложную конструкцию. Они оснащены электронными чипами, которые необходимо программировать. С помощью этих чипов информация о давлении передается на дисплей. Наиболее простые электрические датчики контроля давления имеют индикатор, который светится зеленым, если давление в норме, и красным, если оно отклоняется от нормы.

Современные автомобили оборудованы универсальными системами контроля давления в шинах (TPMS). Согласно европейским стандартам, каждая машина должна быть оснащена такой системой, работа которой обеспечивается датчиками. Датчики давления устанавливаются на каждом колесе, поэтому комплект состоит из четырех приборов. Пример такого комплекта можно увидеть на фото.

Информация передается с помощью радиосигнала с интервалом в 15 минут в спокойном состоянии и каждые 5 минут во время движения. Система TPMS обрабатывает полученные сигналы и выводит данные на дисплей. В случае возникновения неполадок на панели приборов загорается индикатор. Для питания датчиков используются батарейки. Недостатком TPMS является то, что ее нельзя отключить. Поэтому, если батарейки разрядились, загорается контрольная лампочка, и их необходимо заменить.

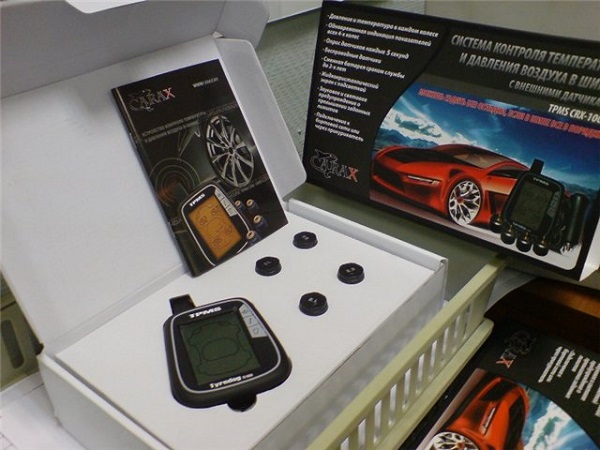

В системе TPMS применяются внешние электронные датчики в виде колпачков, которые входят в комплект. Они устанавливаются вместо стандартных и не требуют балансировки, что делает их установку простой. Однако это также является и недостатком, так как их легко могут украсть. Герметичность обеспечивается только колпачком, что снижает надежность системы.

Существуют также датчики, встроенные в диски колес. Устройство устанавливается после разбортовки шины на обод диска рядом с ниппельным отверстием, что можно увидеть на фото.

Шина устанавливается обратно и балансируется с учетом датчиков. В процессе эксплуатации происходит адаптация приборов. Недостатком таких устройств является сложность установки: их необходимо программировать, но при этом они обеспечивают защиту от кражи и высокую герметичность системы.

Еще одним вариантом датчиков давления являются микрочипы, которые монтируются внутрь шины во время ее производства. В памяти чипа хранится вся информация о шине (рекомендуемое давление, размеры, дата изготовления и другие данные). TPMS контролирует изменения давления в шинах. Если проводилась подкачка или шиномонтаж, необходимо калибровать датчики. Недостатком является неточность показаний в некоторых режимах движения и одноразовость использования, что увеличивает стоимость.

Неконтролируемое давление в шинах может привести к повышенному расходу топлива, преждевременному износу протектора и стать причиной дорожно-транспортных происшествий.

Интересные факты

Вот несколько интересных фактов о датчиках давления в шинах и их роли в безопасности:

1. Снижение риска аварий: Датчики давления в шинах (TPMS) могут снизить риск аварий, связанных с недостаточным давлением в шинах, на 50%. Неправильное давление может привести к ухудшению сцепления с дорогой, увеличению тормозного пути и даже к взрывам шин.

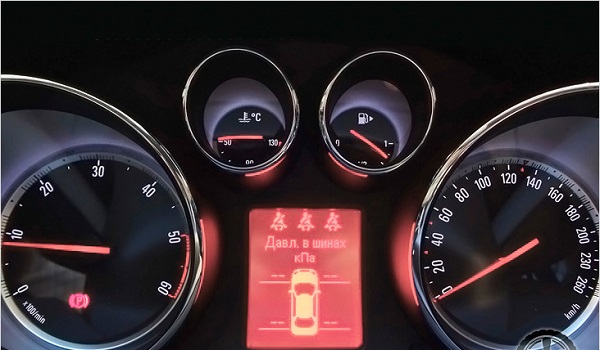

2. Автоматическое предупреждение: Современные системы TPMS могут автоматически предупреждать водителя о низком давлении в шинах, отправляя сигнал на приборную панель. Это позволяет водителям своевременно реагировать на проблему и избегать потенциально опасных ситуаций.

3. Экономия топлива: Правильное давление в шинах не только повышает безопасность, но и способствует экономии топлива. Исследования показывают, что шины с недостаточным давлением могут увеличить расход топлива на 3-4%, что также негативно сказывается на экологии из-за увеличения выбросов CO2.

Возможные неисправности и их признаки

Основной причиной выхода из строя автоматических датчиков давления в шинах (ДДШ) являются разряженные батарейки. Чтобы решить эту проблему, необходимо заменить батарейки. Также возможны сбои в работе устройств после прокола шины и ее последующего ремонта. Например, они могут выдавать на экран сообщение о необходимости увеличить давление.

Для устранения данной проблемы следует сбросить показания устройств контроля давления, то есть обнулить их и заново настроить после ремонта. Если это не дало результата, рекомендуется обратиться в сервисный центр.

Второй распространенной причиной неисправностей являются механические повреждения, такие как обламывание ниппеля. Чаще всего это происходит из-за плохого состояния дорожного покрытия. Также ниппель может быть поврежден владельцем автомобиля, если он неаккуратно откручивает колпачок индикатора. В этом случае ремонт невозможен, потребуется замена на исправные детали. Обнаружить такие неисправности можно при визуальном осмотре.

Если индикатор горит, а давление в шинах в норме, необходимо сбросить показания, обнулив прибор или заново настроив его. Для этого при выключенном двигателе нужно включить зажигание и, не заводя мотор, нажать кнопку SET до появления звукового сигнала. Это позволит сбросить показания, после чего устройство будет отображать корректные данные. Для повторной настройки устройства можно обратиться в сервисный центр.

Если выявлены механические повреждения ДДШ, ремонт не поможет, потребуется замена. Ремонт системы TPMS заключается в замене неисправных датчиков. Определить неисправные ДДШ можно с помощью устройства TPS TEXA, которое проводит тестирование и отображает всю информацию о каждой шине на дисплее. Неисправные датчики TPS необходимо заменить на исправные.

Как установить и настроить датчик?

Установка датчиков контроля давления в шинах (ДДШ) зависит от их типа и способа монтажа. Наиболее простым вариантом являются датчики в форме колпачков. Для их установки необходимо приобрести специальный ремкомплект, снять стандартные колпачки и заменить их на новые с датчиками. Если речь идет о монтаже ДДШ на диски, потребуется снять шины и установить устройства на обода дисков в области ниппелей.

Для программирования работы датчиков можно использовать прибор TPS TEXA. Для этого нужно ввести код ID программируемого ДДШ на дисплее TPS и убедиться в его корректности. Устройство TPS обладает уникальной функцией, позволяющей сканировать универсальные ДДШ и идентифицировать датчик для программирования. Проверка соответствующего колеса подтверждает успешное завершение процесса программирования.

С помощью TPS также можно контролировать момент затяжки гайки при установке датчика на диск и осуществить ввод системы TPMS. Если индикатор ошибки продолжает светиться, прибор TPS поможет его отключить (автор видео — канал «РусТехника»).

Прибор TEXA TPS Замена датчика TPMS с помощью ввода ID кода

Как отключить устройство?

При смене шин в зависимости от сезона может возникнуть проблема с системой контроля давления в шинах (TPMS), которая начинает выдавать ошибки. В связи с этим возникает вопрос: как отключить контроль датчиков? Полностью отключить TPMS не получится, но можно попробовать устранить сигнал тревоги.

Существует несколько методов, позволяющих отключить индикатор:

1. Физическое удаление индикатора.
2. Полное отключение системы TPMS.
3. Установка обманки для TPMS в виде трубы с датчиками, наполненными воздухом до нужного давления.
4. Заклеивание лампочки черной лентой.

Все перечисленные способы не отключают систему TPMS, а лишь делают ее неэффективной. Чтобы вернуть системе нормальную работоспособность, потребуется либо приобрести дополнительный ремкомплект, либо заново прописать датчики и выполнить другие необходимые действия. Также можно установить более дешевую китайскую версию системы TPMS, но стоит учитывать, что она может не подойти для вашей модели автомобиля. Система TPMS обеспечивает постоянный контроль давления в шинах, что крайне важно.

Правильное давление в шинах способствует лучшему управлению автомобилем, повышает уровень безопасности, экономит топливо и снижает износ шин.

Видео «Обзор систем контроля давления в шинах»

В данном видео представлен принцип работы системы TPMS, а также ее обзор (автор Avtozvuk.ua — База Автозвука).

Системы контроля давления в шинах (TPMS). Какие системы лучше? Как они работают? Обзор avtozvuk.ua

Преимущества использования датчиков давления в шинах

Датчики давления в шинах (TPMS) представляют собой важный элемент современных автомобилей, обеспечивающий безопасность как водителя, так и пассажиров. Их основная функция заключается в мониторинге давления воздуха в шинах и предупреждении водителя о возможных отклонениях от нормы. Это может значительно снизить риск аварий и улучшить общую управляемость автомобиля.

Одним из ключевых преимуществ использования TPMS является возможность предотвращения аварий, связанных с недостаточным давлением в шинах. Низкое давление может привести к ухудшению сцепления с дорогой, увеличению тормозного пути и даже к разрушению шины. Датчики обеспечивают своевременное уведомление водителя, что позволяет ему принять меры до того, как возникнет серьезная проблема.

Кроме того, правильное давление в шинах способствует экономии топлива. При недостаточном давлении увеличивается сопротивление качению, что требует от двигателя больше энергии для поддержания скорости. Это приводит к повышенному расходу топлива и увеличению выбросов углекислого газа. Использование TPMS помогает поддерживать оптимальное давление, что в свою очередь способствует более эффективному расходу топлива и снижению негативного воздействия на окружающую среду.

Еще одним важным аспектом является увеличение срока службы шин. Неправильное давление может привести к неравномерному износу, что сокращает срок службы шин и требует их более частой замены. Датчики давления помогают поддерживать шины в хорошем состоянии, что экономит деньги на их замене и обеспечивает безопасность на дороге.

Современные системы TPMS могут быть как прямыми, так и косвенными. Прямые датчики устанавливаются непосредственно на каждом колесе и передают данные о давлении в реальном времени на бортовой компьютер автомобиля. Косвенные системы, в свою очередь, используют данные с датчиков ABS для определения давления на основе изменений в скорости вращения колес. Оба типа систем имеют свои преимущества, но прямые датчики, как правило, обеспечивают более точные и своевременные данные.

Кроме того, многие современные автомобили оснащены дополнительными функциями, связанными с TPMS, такими как автоматическая калибровка и возможность интеграции с мобильными приложениями. Это позволяет водителям получать информацию о состоянии шин в удобном формате и в любое время, что повышает уровень безопасности и комфорта при вождении.

В заключение, использование датчиков давления в шинах является важным шагом к обеспечению безопасности на дороге. Они помогают предотвратить аварии, экономят топливо, увеличивают срок службы шин и предоставляют водителям актуальную информацию о состоянии их автомобиля. Инвестирование в качественную систему TPMS — это не только забота о собственном комфорте, но и ответственность за безопасность всех участников дорожного движения.

Сравнение различных типов датчиков давления

Введение в типы датчиков давления

Датчики давления в шинах (TPMS) играют ключевую роль в обеспечении безопасности на дороге. Существует два основных типа датчиков: прямые и косвенные. Каждый из них имеет свои особенности, преимущества и недостатки, которые важно учитывать при выборе системы для вашего автомобиля.

Прямые датчики давления

Прямые датчики давления устанавливаются непосредственно на каждом колесе и измеряют давление в шине в реальном времени. Эти устройства обычно работают на основе пьезоэлектрических или мембранных сенсоров, которые передают данные на бортовой компьютер автомобиля.

• Преимущества:
  • Высокая точность измерений. Прямые датчики обеспечивают более точные данные о давлении, что позволяет водителю своевременно реагировать на изменения.
  • Независимость от других систем автомобиля. Прямые датчики не зависят от ABS или других систем, что делает их более надежными в случае неисправностей.
  • Возможность мониторинга температуры. Некоторые модели прямых датчиков также могут отслеживать температуру в шинах, что дополнительно повышает безопасность.
• Недостатки:
  • Стоимость. Прямые датчики обычно дороже, чем косвенные, как по цене самого устройства, так и по стоимости установки.
  • Необходимость замены батарей. Большинство прямых датчиков работают от батарей, которые требуют периодической замены.

Косвенные датчики давления

Косвенные датчики давления не измеряют давление в шинах напрямую. Вместо этого они используют данные от системы ABS для определения изменений в скорости вращения колес. Если одно из колес вращается быстрее или медленнее, чем другие, это может указывать на недостаточное давление в шине.

• Преимущества:
  • Низкая стоимость. Косвенные датчики, как правило, дешевле в производстве и установке, так как они используют существующие системы автомобиля.
  • Отсутствие необходимости в замене батарей. Поскольку они не имеют автономных источников питания, пользователю не нужно беспокоиться о замене батарей.
• Недостатки:
  • Меньшая точность. Косвенные датчики могут давать менее точные данные о давлении, так как они основываются на косвенных показателях.
  • Зависимость от других систем. Если система ABS выходит из строя, это может повлиять на работу косвенных датчиков.

Выбор между прямыми и косвенными датчиками

При выборе между прямыми и косвенными датчиками давления в шинах важно учитывать ваши потребности и бюджет. Прямые датчики обеспечивают более высокую точность и надежность, что может быть критично для водителей, часто путешествующих на дальние расстояния или в сложных условиях. Косвенные датчики могут быть хорошим выбором для тех, кто ищет более экономичное решение и не требует высокой точности.

Заключение

Оба типа датчиков давления в шинах имеют свои сильные и слабые стороны. Важно понимать, что правильный выбор системы может значительно повысить безопасность водителя и пассажиров, а также продлить срок службы шин. Независимо от того, какой тип датчика вы выберете, регулярная проверка давления в шинах остается важной частью ухода за автомобилем.

Рекомендации по обслуживанию и уходу за датчиками

Для обеспечения надежной работы датчиков давления в шинах (TPMS) и повышения безопасности на дороге, необходимо следовать определенным рекомендациям по их обслуживанию и уходу. Правильное обращение с этими устройствами не только продлевает их срок службы, но и гарантирует точность показаний, что в свою очередь влияет на безопасность водителя и пассажиров.

Регулярная проверка давления в шинах: Несмотря на наличие датчиков, водителям рекомендуется периодически проверять давление в шинах вручную с помощью манометра. Это поможет выявить возможные неисправности в работе TPMS и убедиться, что датчики функционируют корректно. Оптимальное давление в шинах можно найти в руководстве пользователя автомобиля или на наклейке, расположенной на дверном проеме водителя.

Калибровка датчиков: После замены шин или установки новых датчиков давления, важно провести их калибровку. Многие современные автомобили имеют функцию автоматической калибровки, однако в некоторых случаях может потребоваться ручная настройка. Следует ознакомиться с инструкцией по эксплуатации автомобиля, чтобы правильно выполнить эту процедуру.

Замена батарей: Датчики давления в шинах обычно работают от батарей, которые имеют ограниченный срок службы. В среднем, батареи служат от 5 до 10 лет, в зависимости от условий эксплуатации. При появлении предупреждающих сигналов о низком давлении или неисправности датчиков, стоит проверить состояние батарей и при необходимости заменить их.

Защита от механических повреждений: Датчики давления могут быть повреждены при неправильной установке шин или при наезде на препятствия. Поэтому важно доверять установку и обслуживание шин квалифицированным специалистам. Также стоит избегать резких маневров и агрессивного вождения, что может привести к повреждению как самих датчиков, так и шин.

Обращение к профессионалам: Если возникают проблемы с датчиками давления, такие как постоянное мигание индикатора на приборной панели или отсутствие показаний, рекомендуется обратиться к специалистам. Профессиональная диагностика позволит выявить причину неисправности и устранить ее, что обеспечит безопасность на дороге.

Соблюдение рекомендаций производителя: Всегда следуйте рекомендациям производителя автомобиля и датчиков давления. Это включает в себя регулярные проверки, обслуживание и замену компонентов в соответствии с установленными сроками. Соблюдение этих рекомендаций поможет избежать неожиданных поломок и обеспечит надежную работу системы TPMS.
