Приборная панель автомобиля ВАЗ 2109, или «Девятки», обеспечивает безопасность и комфорт водителя, предоставляя информацию о состоянии машины. В этой статье рассмотрим типы контрольных щитков, их особенности и функции, а также советы по диагностике и замене в случае неисправностей. Эти знания помогут начинающим автолюбителям лучше понимать работу автомобиля и своевременно реагировать на проблемы.
Комбинация приборов
В настоящее время на российских дорогах можно встретить автомобили ВАЗ 2109, как с карбюраторными, так и с инжекторными двигателями, которые оснащены тремя разновидностями электронных приборных панелей. Это могут быть панели низкого, высокого или европейского типа. Давайте подробнее рассмотрим каждую из этих категорий.

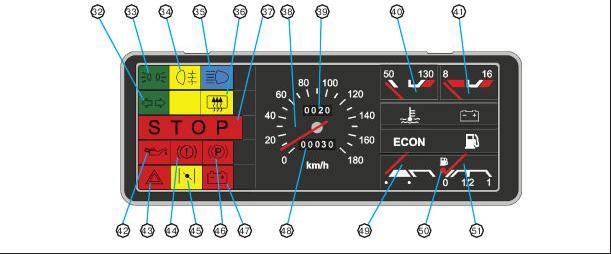

«Низкая» панель
Начнем с базового уровня. Подробное объяснение схемы представлено в таблице.
| Значок | Назначение |
| 32 | Указывает на состояние системы. Индикатор отключается, когда руль поворачивается. |
| 33 | Световой индикатор, который загорается при активации ближнего света. |
| 34 | Загорается при включении противотуманных фар (ПТФ). |
| 35 | Лампочка, сигнализирующая о включении дальнего света. |
| 36 | Уведомляет водителя о работе обогрева заднего стекла. |
| 37 | Сигнал для водителя о необходимости остановиться и устранить неисправность. |
| 38 | Спидометр, показывающий скорость автомобиля. |
| 39 | Счетчик, фиксирующий пробег автомобиля за сутки. |
| 40 | Датчик, информирующий водителя о температуре антифриза в системе охлаждения. |
| 41 | Датчик, показывающий уровень напряжения в бортовой сети автомобиля. |
| 42 | Значок, который загорается при недостаточном давлении масла в системе. |
| 43 | Лампочка, указывающая на включение системы. |
| 44 | Индикатор, который загорается в случае аварийного состояния тормозной системы. |
| 45 | Значок, сигнализирующий о включении подсоса или воздушной заслонки карбюратора. |
| 46 | Индикатор включения ручного тормоза. |
| 47 | Этот индикатор загорается при низком уровне заряда аккумулятора. |
| 48 | Счетчик общего пробега автомобиля. |
| 49 | Эконометр, стрелка которого поднимается при нажатии на педаль акселератора. |
| 50 | Линия, пересекать которую не рекомендуется — лампочка загорается при критически низком уровне топлива. |
| 51 | Датчик, измеряющий уровень топлива в баке. |
| Элемент приборной панели | Назначение | Важные моменты для новичка |
|---|---|---|
| Спидометр | Показывает текущую скорость автомобиля в км/ч. | Следите за скоростью, чтобы не нарушать ПДД. На «девятке» он часто имеет погрешность, особенно на старых моделях. |
| Тахометр | Показывает обороты двигателя в минуту (x100 или x1000). | Помогает понять, когда переключать передачи. Красная зона — максимальные обороты, избегайте длительной езды в ней. |
| Указатель уровня топлива | Показывает количество топлива в баке. | Не допускайте полного опустошения бака. На «девятке» может быть не очень точным, лучше заправляться заранее. |
| Указатель температуры охлаждающей жидкости | Показывает температуру двигателя. | Нормальная температура — около 90°C. Перегрев (стрелка в красной зоне) — серьезная проблема, немедленно остановитесь. |
| Лампа давления масла | Загорается при низком давлении масла. | Критически важный индикатор! Если загорелась во время движения, немедленно заглушите двигатель и проверьте уровень масла. |
| Лампа заряда аккумулятора | Загорается при отсутствии зарядки аккумулятора (проблемы с генератором). | Если загорелась во время движения, это означает, что аккумулятор разряжается. Долго ехать так нельзя, скоро машина заглохнет. |
| Лампа стояночного тормоза | Загорается при поднятом ручнике. | Всегда проверяйте, что она погасла перед началом движения. |
| Лампа дальнего света | Загорается при включенном дальнем свете фар. | Используйте дальний свет только вне населенных пунктов и при отсутствии встречного транспорта. |
| Лампы указателей поворота | Мигают при включении соответствующего поворотника. | Всегда используйте поворотники для обозначения маневра. |
| Лампа Check Engine (или аналогичная) | Загорается при обнаружении неисправности в системе управления двигателем. | Если загорелась, желательно обратиться в сервис для диагностики. На старых «девятках» может загораться по разным причинам, не всегда критичным, но игнорировать не стоит. |
Интересные факты
Вот несколько интересных фактов о приборной панели автомобиля ВАЗ-2109, известного как «Девятка», которые могут быть полезны начинающим автолюбителям:
-
Простота и функциональность: Приборная панель «Девятки» отличается простым и понятным дизайном, что делает её удобной для восприятия. На ней расположены основные индикаторы, такие как спидометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости. Это позволяет водителю быстро оценивать состояние автомобиля во время движения.
-
Индикаторы предупреждения: На панели присутствуют различные индикаторы, которые сигнализируют о возможных проблемах с автомобилем, таких как низкий уровень масла, перегрев двигателя или неисправность системы зарядки. Знание этих сигналов поможет начинающему водителю своевременно реагировать на потенциальные неисправности.
-
Модификации и улучшения: Существуют различные модификации приборной панели «Девятки», которые могут включать дополнительные функции, такие как бортовой компьютер, который отображает информацию о расходе топлива, пробеге и других параметрах. Это может быть полезно для более опытных водителей, стремящихся оптимизировать свои поездки.
Эти факты помогут начинающим автолюбителям лучше понять и использовать приборную панель своего автомобиля.

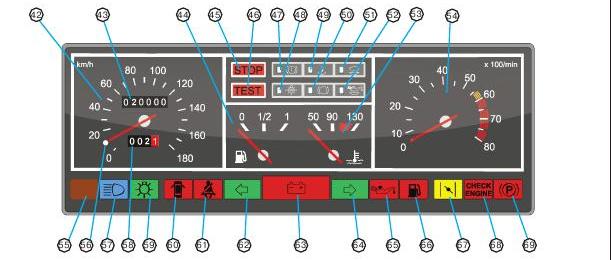

«Высокая» панель
Представляем вашему вниманию комбинацию приборов 2109 с электронной подсветкой. Она подходит как для автомобилей с инжекторными системами, так и для карбюраторов. Подробная расшифровка значков и их функций будет представлена ниже.
| Значок | Обозначение |
| 42 | Спидометр, отображающий скорость движения автомобиля. |
| 43 | Одометр, который фиксирует общий пробег транспортного средства. |
| 44 | Датчик, показывающий уровень топлива в баке. |
| 45 | Сигнал, предупреждающий водителя о необходимости остановки для устранения неисправности. |
| 46 | Лампочка для тестирования систем. |
| 47 | Сигнал, информирующий о необходимости остановки и устранения неисправности. |
| 48 | Лампа, предупреждающая о неисправностях в работе сигнальных огней. |
| 49 | Датчик, который сообщает водителю о низком уровне антифриза в системе охлаждения. |
| 50 | Индикатор, указывающий на износ тормозных колодок передних колес. |
| 51 | Лампочка, загорающаяся при недостатке жидкости в бачке омывателя лобового и заднего стекол. |
| 52 | Индикатор, сигнализирующий о низком давлении моторного масла в картере. |
| 53 | Регулятор, измеряющий температуру антифриза в системе охлаждения и отображающий данные на электронном щитке с подсветкой. |
| 54 | Тахометр, показывающий уровень оборотов двигателя автомобиля. |
| 55 | Дополнительное гнездо для подключения. |
| 56 | Кнопка для сброса суточного пробега. |
| 57 | Лампа, которая загорается при включении фар автомобиля. |
| 58 | Датчик, фиксирующий суточный пробег. |
| 59 | Диодная лампа, активирующаяся при включении габаритных огней. |
| 60 | Датчик, предупреждающий о незакрытой двери. |
| 61 | Лампа, сигнализирующая о том, что водитель не пристегнут ремнем безопасности. |
| 62 | Диод, указывающий на включение левого поворотника. |
| 63 | Элемент, показывающий уровень заряда аккумулятора. |
| 64 | Диод, сигнализирующий о включении правого поворотника. |
| 65 | Лампа, загорающаяся при низком давлении моторного масла. |
| 66 | Диод, который включается при критически низком уровне топлива в баке. |
| 67 | Лампа, указывающая на включение подсоса, встречается только в карбюраторных автомобилях. |
| 68 | Элемент, активирующийся для диагностики двигателя. |
| 69 | Лампочка, сигнализирующая о включении ручного тормоза. |

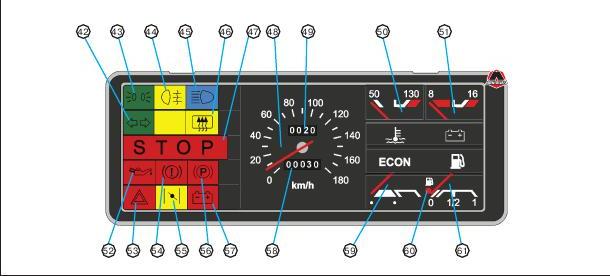

«Европанель»
Теперь давайте рассмотрим комбинацию с подсветкой. Важно отметить, что описание компонентов, представленное ниже, практически идентично электронному щитку низкого типа.
| Значок | Назначение |
| 42 | Указывает, какой поворотник активирован. Индикатор отключается, когда руль поворачивается в нужную сторону. |
| 43 | Световая лампа на европанели, которая активируется при включении габаритных огней. |
| 44 | Загорается при активации задних противотуманных фар. |
| 45 | Лампа, сигнализирующая о включении дальнего света. |
| 46 | Этот элемент схемы информирует водителя о работе обогрева заднего стекла. |
| 47 | Сигнал, предупреждающий водителя о необходимости остановиться и устранить неисправность. |
| 48 | Спидометр, показывающий скорость автомобиля во время движения. |
| 49 | Счетчик, фиксирующий суточный пробег автомобиля. |
| 50 | Компонент, который уведомляет водителя о температуре антифриза в системе охлаждения. |
| 51 | Датчик, измеряющий уровень напряжения в бортовой сети автомобиля. |
| 52 | Значок, который загорается при недостаточном давлении моторной жидкости в системе. |
| 53 | Лампочка, сигнализирующая о включении аварийной сигнализации. |
| 54 | Диод, который активируется в случае аварийного состояния тормозной системы, требующего внимания к диагностике. |
| 55 | Значок, указывающий на включение подсоса карбюраторного двигателя. |
| 56 | Индикация включения ручного тормоза. |
| 57 | Этот элемент на схеме загорается при низком заряде аккумулятора. Чтобы избежать проблем с запуском двигателя, рекомендуется подзарядить аккумулятор. |
| 58 | Счетчик общего пробега автомобиля в километрах. |
| 59 | Эконометр, стрелка которого поднимается при нажатии на педаль акселератора. Эконометр помогает немного сэкономить топливо. |
| 60 | Линия на схеме, пересекать которую не рекомендуется. Диодная лампа активируется при критически низком уровне топлива в баке. Чтобы не оказаться в затруднительном положении, следует долить бензин. |
| 61 | Датчик, измеряющий уровень топлива в баке. |
Возможные неисправности
Какие неисправности могут возникнуть в приборных панелях автомобилей ВАЗ? Ознакомьтесь с основными проблемами после просмотра видео о подключении щитка от ВАЗ 2110 к «девятке» (автор видео — Garage B.F.S).
- Спидометр не функционирует. Причин может быть несколько: обрыв тросика, неправильная установка или износ гнезда. Рекомендуется отсоединить трос и подключить его заново.
- Одометр, который фиксирует пробег автомобиля, не работает. Обычно данная проблема решается заменой устройства.
- Не загорается один или несколько индикаторов. Это может быть связано с неисправностью самого датчика или перегоревшей лампочкой.
- Подсветка приборного щитка не работает. Чаще всего это происходит из-за перегорания лампочек или плохих контактов. Также возможны проблемы в электроцепи, но такие случаи встречаются редко.
- Датчик уровня охлаждающей жидкости или масла выдает неверные данные. Например, водителя могут предупреждать о низком уровне моторной жидкости или перегреве хладагента в расширительном бачке, хотя на самом деле с этими показателями все в порядке. Обычно проблема решается заменой датчиков.
https://youtube.com/watch?v=JQVYQqXLhDc
Инструкция по монтажу и ремонту
Если у вас возникла проблема с неисправностью приборной панели автомобиля ВАЗ 2109, наиболее разумным решением будет заменить щиток самостоятельно. Для успешной замены вам понадобится инструкция по демонтажу и установке щитка, представленная ниже. Для выполнения этой работы вам понадобятся лишь отвертки — с плоским и крестовым наконечником. Инструкция основана на примере низкого щитка, но в целом она подходит и для других типов приборных щитков. Не забудьте отключить аккумулятор!
- Прежде всего, необходимо отключить питание системы, для этого отсоедините клеммы от аккумулятора.
- С помощью крестовой отвертки открутите пластиковую накладку вокруг руля. Снимать руль не обязательно, но это упростит процесс.
- Также можно отсоединить подрулевые переключатели — для этого просто отключите жгут проводов.
- Используя крестовую отвертку, выкрутите два маленьких винта, фиксирующих козырек приборной панели, и снимите этот элемент.
- После этого можно сжать пружины и аккуратно извлечь электронный щиток из центральной консоли.
- Следующий шаг — отсоединение тросика спидометра. Будьте осторожны при демонтаже, чтобы не повредить трос, особенно если он старый. В противном случае его придется заменить.
- Далее отключите белый разъем и снимите шланг эконометра.
- Затем от спидометра отсоедините тросик сброса данных суточного пробега автомобиля.
- Завершающим этапом будет отключение красного разъема и демонтаж самого щитка. После этого выполните замену и установку новой панели, а затем соберите все в обратном порядке.
Как вы можете заметить, процесс не является слишком сложным — достаточно следовать инструкции, и у вас не возникнет проблем в дальнейшем использовании устройства.
Видео «Как своими руками демонтировать панель приборов на ВАЗ 2109»
Как происходит замена приборных панелей на «девятках» — смотрите в видео ниже (автор видео — Sdelaj Sam! Pljus interesnoe!).
https://youtube.com/watch?v=AjgrqX0P7YY
Настройка и калибровка приборов
на приборной панели «Девятки» (ВАЗ-2109) — это важный процесс, который позволяет обеспечить точность показаний и правильную работу всех систем автомобиля. Правильная настройка приборов не только улучшает комфорт вождения, но и способствует безопасности на дороге.
Первым шагом в настройке приборов является проверка их работоспособности. Для этого необходимо включить зажигание и убедиться, что все лампочки на приборной панели загораются. Это позволит вам удостовериться, что индикаторы исправны и готовы к работе. Если какая-либо лампочка не загорается, это может указывать на неисправность, которую следует устранить.
Далее, необходимо проверить показания спидометра и тахометра. Для этого можно использовать GPS-навигатор или другой автомобиль, чтобы сравнить показания скорости. Если спидометр показывает неверные данные, его необходимо откалибровать. Калибровка спидометра может потребовать замены или регулировки механизма, отвечающего за его работу.
Тахометр также требует проверки. Для этого можно использовать специальный прибор — тахометр, который подключается к двигателю. Сравнив показания тахометра с данными, полученными от внешнего устройства, вы сможете определить, насколько точно работает ваш прибор. Если есть расхождения, возможно, потребуется заменить датчик или провести его настройку.
Температурный датчик и датчик уровня топлива также требуют внимания. Для проверки температуры двигателя можно использовать термометр, который помещается в радиатор. Если показания отличаются от нормальных значений, это может указывать на неисправность датчика или проблемы с системой охлаждения. Датчик уровня топлива можно проверить, заполнив бак и наблюдая за изменениями на приборной панели. Если указатель не реагирует на изменения уровня топлива, возможно, потребуется его замена.
Не забывайте о том, что калибровка приборов может потребовать определенных навыков и знаний. Если вы не уверены в своих силах, лучше обратиться к специалистам, которые смогут провести настройку профессионально. Также стоит помнить, что регулярная проверка и калибровка приборов помогут избежать серьезных проблем в будущем и обеспечат надежную работу автомобиля.
В заключение, настройка и калибровка приборов на приборной панели «Девятки» — это важный процесс, который требует внимания и аккуратности. Следуя приведенным рекомендациям, вы сможете обеспечить точность показаний и надежную работу всех систем вашего автомобиля, что, в свою очередь, повысит безопасность и комфорт вождения.
Советы по улучшению видимости и читаемости приборов
Приборная панель автомобиля «Девятка» (ВАЗ-2109) является важным элементом, который обеспечивает водителя необходимой информацией о состоянии автомобиля. Однако, чтобы максимально эффективно использовать эту панель, важно уделить внимание видимости и читаемости приборов. Вот несколько советов, которые помогут улучшить восприятие информации на приборной панели.
1. Регулировка яркости подсветки
Одним из первых шагов к улучшению видимости приборов является правильная настройка яркости подсветки. В большинстве моделей «Девятки» предусмотрена возможность регулировки яркости. Убедитесь, что подсветка не слишком яркая, чтобы не слепить глаза в темное время суток, и не слишком тусклая, чтобы информация была четко видна при дневном свете.
2. Чистота стекла и приборов
Регулярная чистка стекла приборной панели и самих приборов также играет важную роль. Пыль, грязь и отпечатки пальцев могут значительно ухудшить видимость. Используйте мягкую ткань и специальные средства для очистки, чтобы избежать царапин и повреждений.
3. Использование дополнительных наклеек и меток
Для улучшения читаемости показаний можно использовать светоотражающие наклейки или метки на стрелках приборов. Это поможет лучше различать показания в условиях плохой видимости, например, в сумерках или при ярком солнечном свете.
4. Установка дополнительных приборов
Если стандартные приборы не удовлетворяют вашим требованиям, можно рассмотреть возможность установки дополнительных приборов, таких как тахометр или манометр давления масла. Это позволит получить более полное представление о состоянии автомобиля и улучшить контроль над его работой.
5. Правильная настройка сиденья
Не забывайте о правильной настройке сиденья. Убедитесь, что вы сидите на комфортной высоте и расстоянии от приборной панели, чтобы все показания были хорошо видны. Это не только улучшит видимость, но и повысит безопасность вождения.
6. Изучение показаний приборов
Знание того, что означают различные показания на приборной панели, также способствует лучшему восприятию информации. Ознакомьтесь с инструкцией по эксплуатации автомобиля, чтобы понимать, какие значения являются нормальными, а какие могут сигнализировать о проблемах.
Следуя этим простым советам, вы сможете значительно улучшить видимость и читаемость приборов на панели вашего автомобиля «Девятка», что, в свою очередь, повысит комфорт и безопасность вождения.
Обзор дополнительных аксессуаров для панели приборов
Приборная панель «Девятки», или ВАЗ-2109, является не только функциональным элементом автомобиля, но и важным аспектом, который может быть улучшен с помощью различных аксессуаров. В этом разделе мы рассмотрим несколько дополнительных аксессуаров, которые помогут сделать вашу приборную панель более удобной и информативной.
1. Дополнительные датчики
Одним из самых популярных аксессуаров для приборной панели являются дополнительные датчики. Они могут включать в себя датчики температуры масла, давления масла, температуры охлаждающей жидкости и даже вольтметры. Установка таких датчиков позволяет автолюбителю более точно отслеживать состояние автомобиля и предотвращать возможные поломки. Например, датчик температуры масла поможет избежать перегрева двигателя, а вольтметр даст возможность следить за состоянием аккумулятора.
2. Подсветка приборов
Стандартная подсветка приборной панели «Девятки» может показаться недостаточно яркой или некомфортной для восприятия. Установка светодиодной подсветки или изменение цвета подсветки может значительно улучшить видимость приборов в темное время суток. Существуют различные варианты подсветки, включая RGB-ленты, которые позволяют менять цвет в зависимости от настроения водителя.
3. Чехлы и накладки
Чехлы и накладки на приборную панель не только защищают ее от повреждений, но и могут улучшить внешний вид интерьера автомобиля. Существуют различные материалы и цвета, которые позволяют подобрать чехол под общий стиль автомобиля. Кроме того, некоторые накладки могут иметь дополнительные карманы для мелочей, что делает использование панели более удобным.
4. GPS-навигаторы и мультимедийные системы
Современные GPS-навигаторы и мультимедийные системы могут быть интегрированы в приборную панель «Девятки». Это позволяет не только улучшить навигацию, но и добавить функции Bluetooth, что дает возможность слушать музыку и принимать звонки без необходимости отвлекаться от дороги. Установка таких систем требует определенных навыков, но результат стоит затраченных усилий.
5. Защитные пленки
Защитные пленки для приборной панели помогут избежать царапин и повреждений, которые могут возникнуть в процессе эксплуатации автомобиля. Они легко наклеиваются и снимаются, не оставляя следов. Это особенно важно для тех, кто планирует продать автомобиль в будущем, так как сохранение первоначального состояния панели может повысить его стоимость.
В заключение, дополнительные аксессуары для приборной панели «Девятки» могут значительно улучшить как функциональность, так и внешний вид автомобиля. Выбор аксессуаров зависит от личных предпочтений и потребностей каждого автолюбителя, но их установка может сделать управление автомобилем более комфортным и безопасным.
