Приборная панель автомобиля Нива — важный инструмент для контроля состояния машины и своевременного реагирования на неисправности. В этой статье рассмотрим обозначения знаков и символов на щитке приборов Нивы, а также дадим советы по ремонту и замене панели своими руками. Эти знания помогут лучше понимать работу автомобиля и сэкономить на ремонте.

Описание и расположение индикаторов и приборов на панели

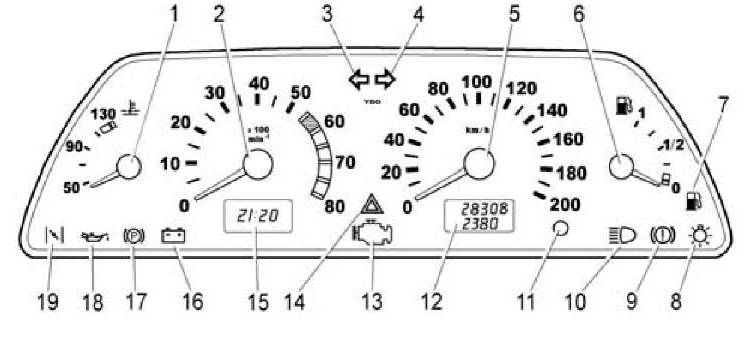

Схема комбинации приборов ВАЗ 21213 представлена выше, а обозначения элементов контрольного щитка следующие:

1. Датчик температуры охлаждающей жидкости, который информирует водителя о температуре двигателя. Если стрелка поднимается выше нормального уровня (попадает в красную зону), необходимо остановиться и выключить мотор, чтобы избежать его перегрева. Перед дальнейшей эксплуатацией автомобиля следует выяснить причины перегрева ДВС.
2. Тахометр, показывающий частоту вращения коленчатого вала. Если число оборотов превышает допустимые значения и стрелка попадает в красную зону, это может негативно сказаться на работе двигателя в целом.
3. Индикатор левого поворотника, который активируется при переключении подрулевого переключателя.
4. Индикатор правого поворотника.
5. Спидометр, позволяющий водителю контролировать скорость движения его Нивы 21213 инжектор.
6. Датчик уровня топлива в баке.
7. Символ, который загорается при низком уровне бензина в баке. Если эта лампа светится, значит в баке осталось менее 6 литров топлива.
8. Габаритное освещение.
9. Панель приборов Нива также включает лампочку, указывающую на неисправность тормозной системы. Она может загореться, если уровень жидкости в бачке гидропривода опустился ниже допустимого. Эксплуатация автомобиля с данной проблемой запрещена до ее устранения.
10. Дальнее освещение.
11. Кнопка сброса показаний суточного пробега. Для сброса значений необходимо удерживать кнопку в нажатом состоянии в течение пяти секунд, при этом автомобиль должен находиться на месте.
12. Пробег автомобиля. В верхней части отображается общий километраж, а в нижней — суточный.
13. Индикатор, сигнализирующий о необходимости диагностики двигателя. При включении зажигания этот индикатор всегда загорается и должен погаснуть после запуска мотора. Если лампа продолжает светиться, это указывает на наличие проблем с двигателем.
14. 15. Часы и температура наружного воздуха.
15. Индикатор заряда аккумулятора.
16. Символ ручного тормоза, который всегда должен светиться красным цветом.
17. Лампочка, указывающая на низкий уровень моторного масла, загорается при включении зажигания, а после запуска двигателя должна погаснуть. Если она продолжает светиться, это означает, что необходимо добавить масло в двигатель.
18. Резервный индикатор (автор видео — Андрей Власов).

Панель приборов Gamma GF 616 на Шевроле Нива

Замена приборной панели в Ниве

Возможные неисправности

Если приборка 21214 перестала функционировать, это может быть связано с различными факторами.

Вот основные неисправности, которые могут возникнуть:

1. Лампочки не светятся. Если вся подсветка отключилась сразу, скорее всего, причина кроется в проблемах с питанием. Если же не работают только несколько ламп или одна, то стоит заменить индикатор на новый.
2. Спидометр не работает. Это может быть связано с электронной неисправностью, которую можно устранить, сняв приборку и проверив наличие плохих контактов или неисправных элементов на плате. Аналогично решается и проблема с тахометром.
3. Механические повреждения приборки, вызванные ударами или другими внешними воздействиями. Если приборка вышла из строя по этой причине, ее нужно снять и протестировать, чтобы выявить неисправный элемент.
4. Перелом проводов, что также относится к механическим поломкам.
5. Новая приборка может не функционировать после подключения из-за неправильного подключения.
6. Окисление контактов на разъемах может привести к неработоспособности датчиков и контроллеров. Эту проблему можно решить, очистив контакты.

Интересные факты

Вот несколько интересных фактов о щитке приборов на автомобилях Нива и секретах его ремонта:

1. Уникальная конструкция: Щиток приборов на Нивах имеет характерный дизайн, который отличается от большинства других автомобилей своего времени. Он сочетает в себе простоту и функциональность, что делает его легко читаемым даже в условиях плохой видимости. Однако эта простота также означает, что многие элементы могут быть подвержены износу, особенно при частом использовании.

2. Проблемы с контактами: Одной из распространенных проблем щитка приборов является окисление контактов. Это может привести к неправильной работе приборов или их полному отключению. Для ремонта достаточно разобрать щиток, очистить контакты с помощью специального средства или мелкой наждачной бумаги и заново собрать прибор.

3. Модификации и доработки: Многие владельцы Нив проводят модификации щитка приборов, добавляя дополнительные датчики или заменяя стандартные лампочки на светодиоды. Это не только улучшает внешний вид, но и повышает функциональность. Однако такие доработки требуют внимательного подхода, чтобы не нарушить работу оригинальных приборов.

Эти факты подчеркивают как уникальность конструкции щитка приборов на Нивах, так и важность правильного ухода и ремонта для поддержания его работоспособности.

Инструкция по снятию и установке

Как снять и установить приборную панель на Ниву:

1. В первую очередь, необходимо удалить две заглушки с облицовки контрольного щитка и открутить саморезы. Затем следует открутить саморезы, которые крепят козырек приборной панели.
2. После этого аккуратно вытяните правую часть облицовки панели, демонтируйте колодки с кнопок и разъем. Затем, освободив левую сторону, вы сможете снять кнопку активации габаритных огней и освещения. Теперь облицовку контрольного щитка можно полностью удалить.
3. Далее открутите два самореза, фиксирующие щиток, и извлеките его. Отключите все разъемы и штекеры. Если в работе щитка обнаружены неисправности, их следует устранить на этом этапе. Приборная панель может быть отремонтирована, выполнена пайка или заменены перегоревшие лампочки.
4. Теперь приступайте к установке щитка. При монтаже убедитесь, что отверстия в стальной планке, находящейся под приборной панелью, совпадают. Установка производится в обратном порядке снятия.

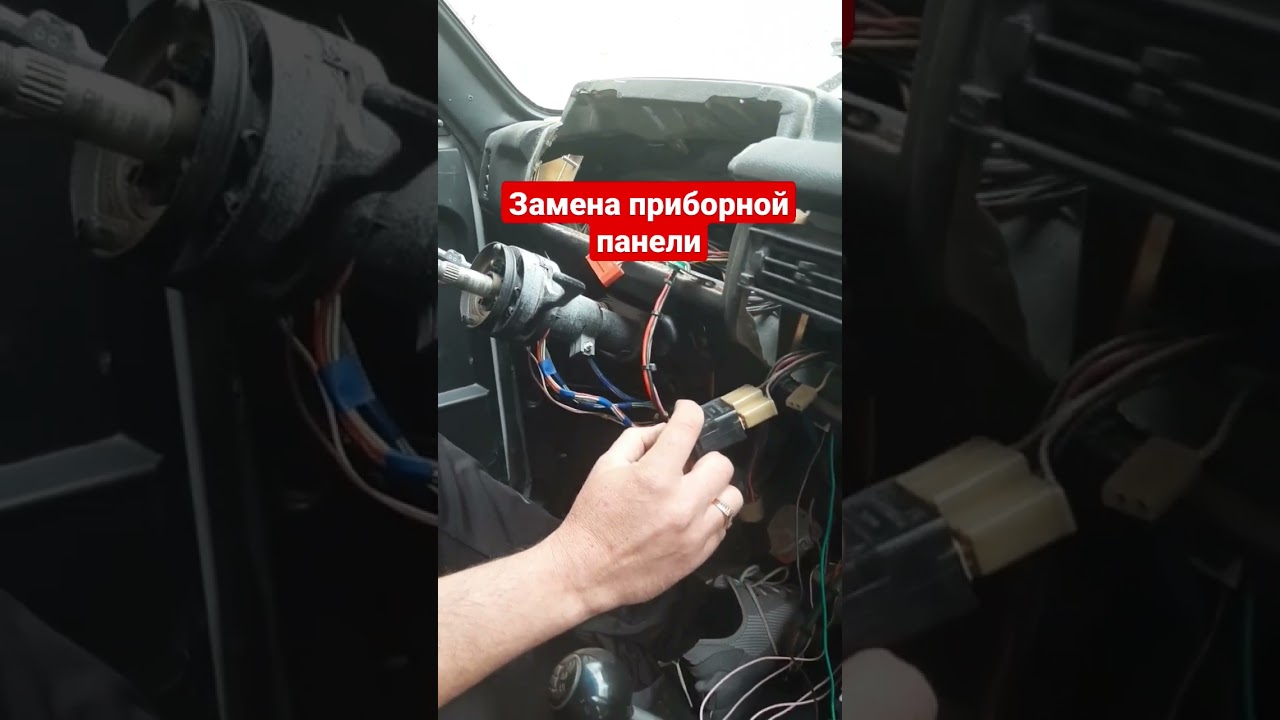

Видео «Замена приборки в домашних условиях»

В видео ниже представлены ключевые моменты и особенности процесса замены контрольного щитка на автомобиле Нива (автор — Владимир Кучер).

https://youtube.com/watch?v=uXsDTMDhzyc

Советы по диагностике неисправностей

Диагностика неисправностей щитка приборов на автомобилях Нива требует внимательности и системного подхода. Прежде всего, стоит обратить внимание на основные признаки, указывающие на возможные проблемы. К ним относятся: отсутствие отображения информации на дисплее, мигание или постоянное свечение индикаторов, а также некорректная работа стрелочных приборов.

Первым шагом в диагностике является проверка предохранителей. Щиток приборов Нивы зависит от нескольких предохранителей, и их перегорание может привести к полному отключению приборов. Для этого необходимо ознакомиться с схемой предохранителей, которая обычно размещается на крышке блока предохранителей или в инструкции по эксплуатации автомобиля.

Следующим этапом является проверка подключения проводов. Необходимо осмотреть разъемы и провода, ведущие к щитку приборов, на предмет коррозии, повреждений или ослабленных соединений. Часто причиной неисправностей становится плохой контакт, который можно устранить, очистив разъемы и, при необходимости, заменив поврежденные провода.

Если визуальный осмотр не выявил проблем, стоит воспользоваться мультиметром для проверки напряжения на щитке приборов. При включенном зажигании на щитке должно быть напряжение около 12 В. Если напряжение отсутствует, необходимо проследить путь от аккумулятора до щитка, проверяя все соединения и предохранители.

Также стоит обратить внимание на сам щиток приборов. В случае, если он имеет механические повреждения или трещины, это может привести к неправильной работе. В таких случаях может потребоваться его разборка и замена поврежденных компонентов, таких как лампочки или стрелочные механизмы.

Если все вышеперечисленные шаги не помогли выявить проблему, возможно, потребуется диагностика с использованием специализированного оборудования. Некоторые современные модели Нивы могут быть подключены к диагностическому сканеру, который поможет выявить ошибки в работе электроники автомобиля.

Не забывайте, что регулярное обслуживание и профилактика щитка приборов могут значительно продлить его срок службы. Чистка контактов, замена перегоревших лампочек и своевременная диагностика помогут избежать серьезных поломок в будущем.

Обзор популярных модификаций щитка приборов

Щиток приборов ВАЗ-2121 (Нива)

Щиток приборов на Нивах, начиная с первой модели, прошел через несколько модификаций, каждая из которых имела свои особенности и отличия. Основные изменения касались как дизайна, так и функциональности, что позволяло улучшать пользовательский опыт и адаптировать приборы под требования времени.

Первая модификация (1977-1993)

Первая версия щитка приборов была достаточно простой и функциональной. Она включала в себя основные индикаторы: спидометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости. Дизайн был минималистичным, с черными циферблатами и белыми стрелками. В этой модификации отсутствовали дополнительные функции, такие как бортовой компьютер или цифровые индикаторы.

Вторая модификация (1993-2002)

С переходом на новую модель, щиток приборов претерпел значительные изменения. Внешний вид стал более современным, появились новые элементы управления и дополнительные индикаторы, такие как контроль давления масла и зарядки аккумулятора. В этой версии также был внедрен более точный спидометр и тахометр, что улучшило точность показаний. В некоторых версиях щитка приборов стали использоваться более качественные материалы, что повысило долговечность и эстетические характеристики.

Третья модификация (2002-2018)

С выходом обновленной Нивы в 2002 году щиток приборов получил еще больше изменений. В этой версии появились цифровые индикаторы, которые позволили более точно отображать информацию о состоянии автомобиля. Также была улучшена подсветка приборов, что сделало их более читаемыми в темное время суток. В некоторых моделях были добавлены функции бортового компьютера, который отображал информацию о расходе топлива, пробеге и других параметрах.

Современные модификации (2018-настоящее время)

Современные версии щитка приборов на Нивах продолжают эволюционировать. В них внедряются новые технологии, такие как мультимедийные системы и интеграция с мобильными устройствами. Появились модели с полностью цифровыми дисплеями, которые позволяют настраивать отображение информации под предпочтения водителя. Также стоит отметить, что современные щитки приборов стали более надежными и устойчивыми к внешним воздействиям, что значительно увеличивает срок их службы.

Заключение

Каждая модификация щитка приборов на Нивах отражает изменения в потребительских предпочтениях и технологическом прогрессе. Независимо от года выпуска, щиток приборов остается важным элементом автомобиля, обеспечивая водителя необходимой информацией для безопасного и комфортного вождения.

Рекомендации по модернизации и улучшению функционала

Щиток приборов на автомобилях Нива, несмотря на свою простоту, может быть значительно улучшен с помощью различных модернизаций. Это не только повысит удобство эксплуатации автомобиля, но и улучшит его функциональность. Рассмотрим несколько рекомендаций по модернизации щитка приборов.

1. Замена стандартных ламп на светодиоды

Одним из самых простых и эффективных способов улучшения щитка приборов является замена стандартных ламп на светодиоды. Светодиоды имеют ряд преимуществ: они более долговечны, потребляют меньше энергии и обеспечивают яркое освещение. Для замены потребуется приобрести светодиоды соответствующего размера и цвета, а также немного времени для их установки.

2. Установка дополнительных датчиков

Стандартный щиток приборов Нивы может быть дополнен различными датчиками, которые позволят водителю получать больше информации о состоянии автомобиля. Например, можно установить датчик температуры масла, давления в шинах или уровень топлива. Для этого потребуется специальный адаптер и соответствующие датчики, которые можно приобрести в магазинах автозапчастей.

3. Модернизация панели приборов

Панель приборов Нивы может быть модернизирована с помощью установки новых приборов с более современным дизайном и функционалом. Например, можно установить тахометр, который будет показывать обороты двигателя, или мультимедийный экран, который будет отображать информацию о навигации и состоянии автомобиля. Для этого потребуется немного навыков в электрике и механике, а также возможность подключения новых приборов к бортовой сети автомобиля.

4. Улучшение подсветки

Подсветка щитка приборов играет важную роль в удобстве эксплуатации автомобиля в темное время суток. Для улучшения подсветки можно использовать не только светодиоды, но и установить дополнительные источники света, такие как неоновые ленты или светодиодные полосы. Это не только улучшит видимость, но и придаст автомобилю уникальный стиль.

5. Использование защитных пленок

Для защиты щитка приборов от царапин и повреждений можно использовать специальные защитные пленки. Они помогут сохранить первоначальный вид приборов и предотвратят выгорание шкал и индикаторов. Пленки легко наклеиваются и могут быть сняты без остатка, что делает их удобным решением для защиты.

6. Калибровка приборов

После всех модернизаций важно провести калибровку приборов, чтобы они показывали правильные значения. Это можно сделать с помощью специального оборудования или обратиться в сервисный центр, где специалисты проведут необходимые настройки. Калибровка поможет избежать ошибок в показаниях и повысит точность работы приборов.

В заключение, модернизация щитка приборов на Нивах может значительно улучшить функциональность и удобство эксплуатации автомобиля. Следуя приведенным рекомендациям, владельцы могут создать уникальный и современный щиток приборов, который будет соответствовать их потребностям и предпочтениям.
