Привет Друзья. Часто так бывает, что казалось бы пустяковое дело требует присутствия каких-то спецключей, съемников и т.д и т.п. Не исключение и такая элементарная процедура, как замена рулевых наконечников или тяг полностью. Сегодня мы рассмотрим тот случай, когда можно обойтись без съемника. И в добавок поменяем пыльник рулевой рейки не сбив при этом настройку схода колес. Приятного просмотра.

КАК СНЯТЬ РУЛЕВУЮ ТЯГУ БЕЗ СЪЕМНИКА. КАК ПОМЕНЯТЬ ПЫЛЬНИК РУЛЕВОЙ РЕЙКИ НЕ СБИВ СХОД КОЛЕС

Причины износа шарниров

В процессе эксплуатации рабочая пара наконечника (пластмассовая вставка и шаровой палец) испытывает нагрузки со стороны рулевой рейки, которая тянет или толкает поворотный кулак в зависимости от направления движения автомобиля. Другая разновидность нагрузок воздействует на элемент со стороны колеса, попадающего на неровности дорожного полотна.
В первом случае усилие прилагается перпендикулярно оси шарового пальца и действует на излом, во втором силы стремятся выдернуть деталь из гнезда. Есть и третий вид нагрузки – сила трения, возникающая в узле при повороте колес. Поскольку палец жестко закреплен в проушине кулака гайкой, он проворачивается внутри пластиковой втулки и трется о ее стенки.

Из-за воздействия указанных нагрузок шарнирное соединение изнашивается следующим образом:

1. Со временем стенки вкладыша истираются, между ними и шаром образуется зазор, отчего при движении по мелким неровностям слышен негромкий стук.
2. Истирание боковых стенок втулки приводит к разбалтыванию пальца, ведь он поджимается пружиной только снизу.
3. Когда пружина и пята не в состоянии выбрать люфт, возникший в результате износа пластика, шаровой палец легко ходит во втулке, отчего сильно стучит рулевой наконечник.

Подобные дефекты нужно выявлять своевременно, иначе поврежденный наконечник быстро придет в негодность.

В автомобилях, оборудованных двухрычажной передней подвеской, иногда возникает поломка, не связанная с работой шарнира. Поскольку тяга расположена низко, при неаккуратной езде по плохим дорогам металлический стержень может согнуться от удара о камень или другое препятствие. При этом стук не возникает, но наблюдаются другие признаки, описанные далее.

Как самостоятельно заменить рулевой наконечник

как снять рулевой наконечник без съемника.

Замена рулевых наконечников на Ваз 2110, 2111, 2112, Калина, Гранта, Приора, 2113, 2114, 2108, 2109

Уход за деталями рулевого наконечника

Первый и, вам возможно покажется, самый банальный совет, но, к сожалению, им часто пренебрегают — это банальная сухость помещения, в котором находится машина. В большинстве гаражей крайнее сырое пространство, что не очень благоприятно действует на сталь, и прочие детали, которые есть в автомобиле. Из-за продолжительного нахождения автомобиля в сыром помещении детали становятся податливыми на внешние воздействия, а металлы со временем окисляются.

Машину рекомендуется хранить в сухом помещении

Второй момент —это тот, на который вы повлиять можете крайне минимально, но всё-таки можете. Это стараться не ездить по дорогам с плохим покрытием, бездорожью и, конечно же, опасаться ям. Да все эти коварные сюрпризы на дороге могут повредить буквально любую часть автомобиля.

Самостоятельная ДИАГНОСТИКА рулевых тяг и наконечников

КАК ПРОВЕРИТЬ РУЛЕВУЮ ТЯГУ И НАКОНЕЧНИК.ДИАГНОСТИКА!!!

Рулевой наконечник сильно закисший. Как снять.. Дедовский метод. #РусланК

Трапеция Ваз 2107, замена рулевых тяг и наконечников (Видео)

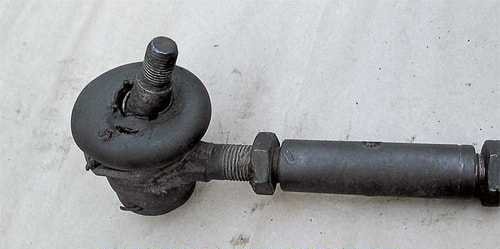

Наконечник рулевой тяги
Рулевая трапеция ВАЗ 2107 (совокупность рулевых тяг и наконечников) обеспечивает поворот передних колес, передавая усилие от рулевого редуктора поворотным кулакам. Поломка рулевых наконечников и тяг трапеции может привести к аварии, поэтому необходимо контролировать их состояние и своевременно производить замену. Для этого можно обратиться на специализированную СТО или выполнить работу самостоятельно. Как определить, исправны ли рулевые наконечники и каким образом проводится их замена? Этим вопросам посвящена статья.

Где находится трапеция ВАЗ 2107

Рулевые тяги и наконечники находятся внизу моторного отсека (скорее под ним), ближе к перегородке между салоном автомобиля и подкапотным пространством. Чтобы увидеть рулевые наконечники, подсоединенные к поворотному кулаку, нужно вывернуть руль до упора.

Рулевая трапеция состоит из средней и двух боковых рулевых тяг, а также шести рулевых наконечников (шарниров).

Признаки неисправности рулевой трапеции ВАЗ 2107

Определить, что рулевые наконечники ВАЗ 2107 изношены можно по таким признакам:

• увеличенный люфт руля;
• стуки в рулевом управлении;
• ускоренный или неравномерный износ покрышек.

Причиной последнего также могут быть погнутые рулевые тяги. Кроме этого, их деформация приводит к уводу автомобиля с прямой траектории.

Похожие явления наблюдаются при износе других элементов передней подвески и неправильно отрегулированных углах развала и схождения колес. Поэтому прежде чем менять тяги и наконечники, необходимо убедиться, что причина кроется в них. Чтобы проверить наконечники и рулевые тяги ВАЗ 2107, необходимо обеспечить доступ к авто снизу — поднять на подъемнике либо установить над смотровой ямой.

Осмотр лучше начать с рулевых наконечников. Проверить состояние пыльников, которые не должны иметь разрывов и трещин. Допустимый люфт шарниров наконечников — 1,5 мм. Если слышны стуки, когда наконечник дергают вверх и вниз, он подлежит замене.

В отличие от наконечников, рулевые тяги практически не изнашиваются. Они могут лишь погнуться в результате аварии или при сильных ударах в подвеску (например, при попадании автомобиля в дорожную яму на значительной скорости).

Необходимые инструменты

Чтобы поменять рулевые тяги или трапецию в сборе, понадобятся такие инструменты:

• набор накидных или рожковых ключей;
• пассатижи;
• съемник для рулевых тяг.

Последний пункт крайне важен. Без съемника демонтировать рулевые тяги если не невозможно, то крайне тяжело. Есть несколько типов съемников, позволяющих демонтировать рулевые наконечники. Лучше приобрести универсальный съемник, позволяющий снимать рулевые и шаровые наконечники на автомобилях различных марок.

Замена рулевых тяг ВАЗ 2107

В зависимости от количества наконечников и тяг, подлежащих замене, следует определиться — покупать и менять детали отдельно или заменить рулевую трапецию в сборе. Трапеция ВАЗ 2107 в сборе устанавливается проще и обходится дешевле, чем покупка деталей по отдельности.

Работы надо проводить, подняв машину на подъемнике или установив на смотровую яму. Тяги с левой и правой стороны меняются примерно одинаково. Порядок замены такой:

• Поднять автомобиль домкратом (если работа ведется на подъемнике) и снять переднее колесо, расположенное с той стороны, с которой будет производиться замена тяги.
• Выпрямить и вытащить шплинт, предотвращающий откручивание гайки рулевого наконечника.
• Ключом на 22 открутить гайку, фиксирующую палец рулевого наконечника.
• Установить съемник рулевого наконечника.
• Проворачивая гайку или болт съемника (в зависимости от конструкции) выдавить палец рулевого наконечника из поворотного кулака.

• Расшпринтовать и выкрутить гайку второго пальца наконечника.
• С помощью съемника или молотка выпрессовать второй палец из промежуточного шарнира.
• Снять рулевую тягу.
• Установить новую тягу.
• Затянуть и зашплинтовать гайки на пальцах тяги.

Таким образом производится замена рулевых тяг ВАЗ 2107. При замене трапеции в сборе достаточно отстыковыть тяги от поворотных кулаков колес и рычага рулевого редуктора, что займет меньше времени и потребует меньше усилий.

Рулевые наконечники крепятся к тягам через специальные втулки, позволяющие регулировать их длину. Таким образом устанавливается угол схождения передних колес. При замене рулевых тяг или трапеции этот угол непременно будет нарушен. При установке новых тяг и наконечников надо позаботиться о том, чтоб их длина соответствовала старым. Для этого необходимо измерить их параметры перед демонтажем. Это позволит минимизировать нарушение угла схождения колес и спокойно доехать до СТО, где специалисты на специальном оборудовании проведут тщательную регулировку.

semerkavaz.ru

Когда меняют наконечники?

В процессе работы шаровые шарниры наконечников изнашиваются довольно сильно. Особенно сильно это проявляется при регулярных поездках по плохим дорогам. Признаком износа являются стуки при проезде неровностей, рыскание машины по дороге. При появлении таких явлений, нужно загнать машину на смотровую яму. Проверка наконечников производится двумя способами:

• Один человек крутит руль, другой находясь снизу, ищет источник стука;
• С помощью монтировки проверяют шарнир на наличие люфта.

Если вы заметили хоть один из признаков неисправности, то следует поменять деталь.

Но, далеко не всегда демонтаж наконечников связан с их неисправностью. Часто, снимать их приходится в связи с заменой некоторых из сопряженных деталей. На некоторых моделях, например, для замены ступичного подшипника нужно снять весь поворотный кулак. Также снимается рычаг при необходимости ремонта рулевой рейки или редуктора. В любом случае, придется производить снятие очень аккуратно, чтобы не повредить резьбу.

Это интересно: Где находится датчик положения распредвала на Приоре

Как меняются почти все, рулевые наконечники.

Для чего нужны рулевая тяга и рулевой наконечник

Как заменить наконечник и пыльник рулевой тяги

В системе управления автомобиля рулевая тяга необходима для передачи усилия (вращения) руля на поворотные кулаки колес. Шарниры наконечников рулевых тяг обеспечивают свободное вращение всех подвижных деталей привода. Усилие на колеса, соответствующее заданному углу поворота передает непосредственно привод.

Сложный механизм конструкции системы рулевого управления объясняется тем, что при поворотах каждому колесу необходимо задать разный угол. Если бы угол поворота был бы одинаковым, то при маневрах возникало бы скольжение внутреннего колеса, приводящее к износу самой резины и снижению управляемости машины.

Разный угол поворота достигается благодаря особой конструкции части рулевого управления автомобиля, включающей в себя тяги, шарниры и поворотные рычаги. Угол поворота напрямую зависит от угла наклона рычагов.

Срок службы рулевых наконечников

Несмотря на важность рулевых наконечников как детали, срок их службы весьма ограничен. Наконечники не являются технически сложной деталью, но это не уменьшает их важность в рулевом управлении автомобиля. Примерный срок службы, на который рассчитаны наконечники, составляет раз в 10 меньше, по сравнению с тем же двигателем, и, доходит до отметки в 30 000 — 40 000 километров пробега. На этом моменте многие автолюбители могут возразить, мол, по регламенту то наконечники меняются реже — на пробегах от 50 000 — 60 000 километров. И они будут правы, но только отчасти.

Суровая действительность и отечественные дороги, в буквальном смысле накладывают определенный отпечаток на подвеску автомобиля. Некачественное дорожное покрытие, повышенная влажность, пыль, грязь, химические реагенты — все это сильно отражается на состоянии элементов подвески и рулевого управления. И наконечники в данной ситуации не становятся исключением, поэтому проблема их поломки на пробегах от 20 000 — 30 000 километров — вещь вполне обыденная для многих продвинутых автолюбителей.

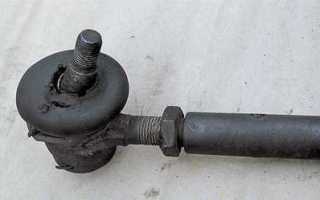

Как снять рулевой наконечник без съемника

Как устроен рулевой карданчик, обзор неисправностей и инструкция по его замене

Давайте для начала рассмотрим этапы снятия рулевого наконечника:

Первый этап — это подъем передней части автомобиля на домкрате. Для безопасности машины и владельца подставляем под пороги надежные подставки. Снимаем колесо. Для этого откручиваем крепежные болты. Далее необходимо провести зачистку рулевой стойки. Делаем это жесткой щеткой — счищаем грязь, ржавчину, пыль. Стойку обрабатываем небольшим количеством солярки, керосина или WD-40 и подождать несколько минут. Благодаря этому мы сможем легче открутить гайки. После подготовительных процедур мы сначала ослабляем гайку наконечника рулевой тяги. Только после этого действия переходим к гайке крепления шарового пальца рулевого наконечника. Откручиваем гайку рулевого наконечника. При этом желательно повернуть руль в противоположную сторону стойки, которую вы вытаскиваете — это облегчит процесс работы. Штангенциркулем замеряем расстояние от центра рулевого наконечника до какой-либо отметки на рулевой тяге (сами ставим где-нибудь на ней метку). Это необходимо для того, чтобы правильно выставить новый рулевой наконечник. К этому мероприятию необходимо подойти максимально ответственно. Если штангенциркуля нет, применяем способ из шага 8.

Теперь нам необходимо выбить сам рулевой наконечник. Если нет специального съемника, можно обойтись молотком и каким-либо прочным рычагом (например, ломом). Рычаг вставляем между тягой и соединяющимся с ней выступом стойки. Нажимаем на рычаг и одновременно с этим бьем в торец рулевого наконечника. После того, как рулевой наконечник выбился, просто выкручиваем его из рулевой тяги

При этом, если хотим сохранить приблизительный развал, а штангенциркуля, например, нет, либо просто хочется перестраховаться, необходимо точно посчитать количество оборотов при откручивании и записать это число. Мы сняли рулевой наконечник, что же теперь нам делать? Мы ставим новый, очень важно, на правильную сторону, так как они бывают правые и левые. Ставится он в обратном порядке, как мы снимали старый

Вкручиваем его в рулевую тягу, при этом обязательно сверяемся с данными со штангенциркуля или количеством прокрутов, которое было изначально. Когда все накручено, устанавливаем всю конструкцию в исходное положение и затягиваем все гайки и болты. После всех продувных манипуляций обязательно проверяем, везде ли сошлись элементы — это очень важно для безопасности автомобиля.

Подробнее про то, как снять рулевой наконечник без съемника, можете посмотреть в видео:

Бывают» случаи, когда все идёт не по хорошему сценарию, а, так сказать, с затруднениями. Это может быть по многим причинам, таким как: сорванная резьба на гайке, различного рода ржавчины, изгибы какого-либо элемента из-за стороннего воздействия и прочие не очень приятные вещи. Что же делать в таких случаях?

Особенности сборки

Перед снятием наконечника, всегда замеряйте расстояние между шаровым шарниром и рычагом. Некоторые автолюбители считают количество оборотов, откручивая наконечник, это ошибка. Можно ошибиться при подсчете, в результате, вы получите неправильно выставленный угол установки колес.

При сборке не поленитесь смазать резьбу графитной смазкой. Это снизит уровень коррозии, и облегчит работу при следующем ремонте. Через 100-200 километров проверьте затяжку всех резьбовых соединений подвески, которые вы затронули в процессе ремонта. Это гарантирует нормальную работу подвески в дальнейшем.

Заключение

. Для полноценного ремонта автомобилей используется большое количество различных приспособлений и инструментов. Но, в некоторых случаях нужной вещи не оказывается под руками. Вот тогда и возникает вопрос, как снять рулевой наконечник без съемника. На самом деле, тут все максимально просто. Только важно все делать максимально четко, любая ошибка, при проведении такого демонтажа, может привести к более сложным проблемам.

Замена наконечника

Если рулевая тяга оборудуется двумя наконечниками, то желательно менять их оба — как правило, они выходят из строя одновременно. Процесс замены наконечников в общих чертах выглядит следующим образом.

1. Необходимо с помощью домкрата поднять колесо, рулевой наконечник которого планируется заменить. Под машину нужно установить подставку («козла») для безопасности процедуры. Под заднее колесо, противоположное тому, где меняется наконечник, нужно установить башмак. Затем нужно снять переднее колесо.
2. С помощью пассатижей и отвертки нужно вынуть шплинт, фиксирующий гайку наконечника. Затем ее нужно открутить гаечным ключом. Если шплинт заржавел и не вынимается, можно попробовать открутить гайку торцевым ключом.
3. Нужно демонтировать наконечник. Сделать это будет проще, использовав WD-40. Она удалит грязь и ржавчину и на короткий период смажет крепление. Необходимо смазать фиксирующий палец наконечника смазкой и подождать 10-20 минут.
4. Установите съемник рулевой тяги и, подтянув гайку, ударьте молотком по поворотному рычагу съемника. Нескольких ударов обычно хватает для ослабления крепления. Далее коронная гайка откручивается.
5. Окончательно демонтируйте наконечник. Если с этим возникают проблемы — опять-таки используется WD-40.
6. Далее устанавливается новый наконечник, сборка происходит в обратной последовательности. Все гайки необходимо шплинтовать, дабы избежать их выпадения из-за вибрации во время последующей эксплуатации автомобиля.

Если съемника нет, то для демонтажа придется использовать молоток и монтировку. Сначала нужно ослабить коронную гайку с помощью гаечного ключа, затем следует ударить по ней тяжелым молотком 2-3 раза. Удары ослабят гайку и ее можно будет окончательно открутить. При этом нужно быть очень осторожным во время ударов, так как промах может повредить другие детали рулевого управления. Да и сами вибрации из-за ударов вредны для рулевой рейки. Поэтому перед заменой наконечников лучше все же разориться на съемник — он обойдется дешевле, чем последующая замена рулевой рейки.

Последовательность выполнения замены наконечников рулевых тяг

Для этого необходим минимальный набор инструментов, домкрат, и специальное приспособление для демонтажа пальцев рулевых наконечников. Но, можно обойтись и без съемника, воспользовавшись молотком и небольшой монтировкой, правда, придется немного помучится. Также существует риск повредить расположенные рядом детали рулевого управления. Главное — все делать аккуратно и не торопясь.

Замена наконечников осуществляется следующим образом:

• необходимо поддамкратить переднюю часть автомобиля, и снять колесо;
• место соединения поворотного кулака и наконечника рулевой тяги следует очистить от грязи. Чтобы облегчить процесс демонтажа, резьбовое соединение можно обработать средством WD-40;
• удаляем шплинт, которым зафиксирована гайка. Для этого потребуются плоскогубцы;
• выкручиваем гайку, после чего при помощи съемника удаляем палец крепящий наконечник тяги. Если такое приспособление отсутствует, палец можно выбить молотком. Правда для этого необходим замах, что не всегда представляется возможным. Придется приспосабливаться, потратить немало усилий и времени, чтобы освободить тягу с наконечником;
• к рулевой тяге наконечник прикручен болтом, который необходимо выкрутить;
• перед тем, как демонтировать изношенный наконечник, следует замерить расстояние между ним и сгоном. Это поможет правильно установить новую деталь;
• новый наконечник устанавливается в обратной последовательности;
• после замены детали устанавливаем колесо на место и убираем домкрат;
• аналогично меняется наконечник рулевой тяги с противоположной стороны.

Важно! После проведения замены наконечников рулевых тяг необходимо посетить ближайшее СТО и провести процедуру «развал-схождения», поскольку любые ремонтные мероприятия системы рулевого управления обязательно сбивают эти настройки. Стоимость деталей зависит исключительно от фирмы-производителя. Нельзя с уверенностью утверждать какая из деталей прослужит дольше: оригинальная либо ее аналог? В любом случае, не стоит пренебрегать проведением ежегодного ТО и своевременно менять расходные материалы и детали, эксплуатационный ресурс которых приближается к завершению.

Устройство рулевой тяги

Для чего нужна рулевая тяга? Это составляющая рулевого механизма каждого автомобиля, которая связывает рулевую колонку и колеса (или рулевые кулаки). Без рулевых тяг управление автомобилем было бы невозможным.

Однако это не единственная функция рулевого привода. Также он нужен для предотвращения бокового скольжения управляемой колесной пары. Для этого колеса имеют разные углы поворота. Внешнее колесо должно быть повернуто немного меньше, чем внутреннее. Такая возможность обеспечивается механизмом под названием «рулевая трапеция». Она, в свою очередь, состоит из тяг: правой, средней и левой. Тяги также делятся на поперечные и продольные, что определяется их расположением.

Для чего нужны продольные рулевые тяги

Они связаны посредством шарнира с поворотным рычагом. Это общее устройство рулевого управления всех транспортных средств. Посредством вращения сошки руля средняя тяга трапеции перемещается вправо или влево. При этом через боковые тяги изменяется также угол поворота колес. Если же механизм приходит в негодность, его нужно незамедлительно менять. Однако это технически сложно осуществить, так как расположение данной детали значительно затрудняет ее демонтаж.

За счет поперечных рулевых тяг водитель лучше чувствует систему управления автомобилем. Внутренний наконечник этой тяги связывает внешний шарнир и систему управления. Благодаря полной свободе перемещения шарниров в любых плоскостях достигается превосходная и точная управляемость машиной.

Также на поперечной тяге предусмотрено резьбовое соединение для регулировки. Благодаря такому конструктивному решению есть возможность подстройки положения передней пары колес. Шарнирные наконечники поперечных тяг должны соответствовать более серьезным требованиям, так как от них зависит безопасность транспортного средства во время езды.

Рулевая рейка устроена достаточно просто. Она состоит из двух тяг, соединенных с поворотными рычагами. Шарнирный наконечник – расходный элемент, который изнашивается в зависимости от стиля езды и частоты использования транспортного средства. Ремонт шарового наконечника нецелесообразен, поэтому его меняют целиком. По регламенту производителя ставить новую деталь нужно с периодичностью 35–45 тыс. км пробега. Но очень часто критический износ, проявляющийся в виде стука наконечников рулевых тяг, наступает гораздо раньше этого срока.

Выбирая новые тяги, нужно ориентироваться на требования руководства по эксплуатации и особенности устройства конкретной модели авто. Хорошо зарекомендовали себя не только оригинальные комплектующие, но и произведенные сторонними компаниями.

Несколько советов и рекомендаций

В заключении хочется сказать несколько очень важных моментов. Помните, что если вы имеете возможность или желание доверить все манипуляции специалистам, то вам и стоит так сделать. От этого решения будет зависеть ваша безопасность и безопасность ваших пассажиров. Нельзя экономить никаких денег на свою защищенность. История имеет множество примеров, когда люди по своей неаккуратности попадали в аварии что, иногда заканчивалось плачевно. Но если вы все же решили все сделать самостоятельно, то проверьте лишний раз, зажали ли вы все болты и гайки до упора. Ведь нет ничего страшнее чем неуправляемая машина, которая несется на большой скорости.

Также не стоит покупать крайнее дешёвые запчасти. Как известно, оригинальные запчасти использует при сборке автомобиля сам производитель. Эти детали лучше всего подойдут именно вашей машине, так как производитель всегда тестирует свои продукты на износостойкость в экстремальных условиях, и, самое главное, они рассчитаны именно под ваш автомобиль. Если есть возможность достать оригинальные запчасти — это нужно сделать. Оригинальные запчасти обладают специальной маркировкой, которую вы не найдете у продавца из авто рынка в вашем городе. Все эти запчасти созданы на заводе самого автопроизводителя, что само собой говорит о качестве изделий. Хотя они и стоят дорого, но долговечны, так как сам производитель заинтересован в их высоком качестве. Каждый производитель таких деталей всегда дает на них гарантию.

Рекомендуется использовать только оригинальные детали вместо недорогих китайских аналогов

Дубликаты или неоригинальные запчасти также производятся заводами, но не производителя, что говорит о сомнительном качестве в большинстве случаев. Их изготавливают другие компании, которые могут даже не иметь лицензию родного производителя. Обычно это все из-за того, что у производителя либо не бывает времени на собственное производство, и они заказывают детали на стороне, либо их полностью устраивает такая политика. При этом всегда существует риск того, что под видом дубликата, сделанного на заводе, будет поступать в продажу детали, сделанные попросту в гаражных условиях. Конечно же, покупать такие детали нельзя, всегда старайтесь совершать покупки у надежных продавцов.

Съемник рулевых тяг и другие особенности процесса замены

После тщательной диагностики, при необходимости, следует приступить непосредственно к демонтажу старой тяги и установке новой. Обязательно перед началом работы поставьте ваш автомобиль на ручной тормоз, а под задние колеса установите упорные бруски. Если вам необходимо демонтировать правую тягу, тогда передние колеса выворачиваются в левую сторону, при демонтаже левой, соответственно, – вправо.

Далее переднюю часть авто необходимо установить на опоры. Шаровой шарнир крепится к поворотному рычагу при помощи гайки, ее следует раскрутить, предварительно сняв фиксатор. Для следующего шага понадобится съемник рулевых тяг, с его помощью необходимо выпрессовать палец шарового шарнира из поворотного рычага стойки.

Отверткой отверните концы стопорной пластины, таким образом, вы расконтрите болты, которые крепят рулевые тяги, затем отверните их вообще. Необходимо повернуть соединительную пластину так, чтобы можно было отсоединить тягу от рулевого механизма. Вот теперь ее можно снять. Если необходима замена наконечника рулевой тяги, то ее нужно зажать за шестигранник муфты в тисках и ослабить контргайку наконечника.

Отворачивая сам наконечник, не забывайте считать количество совершенных оборотов. Лучше всего, зафиксировать это число на бумаге, дабы не забыть. Устанавливая новый наконечник, заверните его точно на такое же количество оборотов. При необходимости замены чехла нужно снять старый, затем смазать поверхность герметиком, и только после этого установить новый. Собирать рулевую тягу нужно строго в обратном порядке, поэтому не отвлекайтесь, когда будете разбирать свой автомобиль.

Мнение эксперта Руслан Константинов Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Снять рулевую тягу можно и без специального съёмника. Для этого предварительно нужно поднять автомобиль на домкрате и обязательно подставить под днище надёжные подставки, тем самым обезопасив авто от падения. Палец рулевого наконечника нужно смочить жидкостью WD-40 или любой другой проникающей смазкой ещё до начала всех работ

Так как работа выполняется без съёмника эта процедура имеет важное значение, т. к

смазка поможет быстрее снять деталь. Чтобы не ехать после ремонта на СТО для проведения сход/развала нужно обязательно замерить длину наконечника. Теперь можно переходить к снятию наконечника. Для крепления в большинстве случаев используется корончатая гайка и фиксирующий шплинт. Первым делом нужно снять шплинт, а далее с помощью торцевой головки или накидного ключа сорвать с места гайку, откручивать ее полностью не нужно. Главная проблема демонтажа это прикипание крепежа поворотного кулака к пальцу. Для снятия нужен тяжёлый молоток, которым нужно несколько раз сильно ударить по гайке, так чтобы наконечник сорвался с места. После этого можно полностью выкрутить гайку и снять наконечник. Кажется, что метод очень простой и покупать для этого съёмник вовсе не нужно, но использовать молоток и грубую физическую силу можно только в крайнем случае. Если автомобиль оборудован рулевой рейкой, эта деталь может выйти из строя от вибрации из-за сильных ударов. Сразу она не сломается, но каждый такой ремонт резко сокращает срок службы рейки. К тому же можно повредить резьбу наконечника, достаточно один раз ударить по пальцу и практически гарантированно придется отправляться в магазин за новой деталью.

Главная →

Устройство → Ходовая часть → Рулевое колесо →

Устранение неполадок

Для качественной замены рулевых наконечников, тяг или рейки не во всех случаях обязательно обращаться к специалистам сервисного центра. Эта процедура по плечу большинству автолюбителей. Чтобы выполнить ремонт своими руками, необходимо приобрести левые и правые наконечники, ведь менять их рекомендуется сразу с двух сторон. А также подготовить набор инструментов, включающий:

• специальный съемник, альтернативой которому могут стать монтажка с молотком.
• динамометрический ключ;
• щетка по металлу;
• плоскогубцы;
• ключ на 13 и на 19;
• проникающую смазку.

Далее процедура смены деталей подвески выполняется по следующему плану.

1. Поднимаем машину домкратом и фиксируем противооткатными стопорами.
2. Демонтируем передние колеса.
3. Зачищаем место соединения наконечника и поворотного кулака щеткой и обрабатываем его тормозной жидкостью (если нет проникающей смазки).
4. Снимаем шплинт, который фиксирует резьбовое соединение, и откручиваем гайку рулевого наконечника.
5. Выпрессовываем палец из кулака посредством съемника.
6. Снимаем крепежный болт и выкручиваем палец.

Перед выкручиванием рулевого наконечника следует обратить внимание на число оборотов, требуемое для этой процедуры. Данный параметр позволит соблюсти верное расстояние при монтаже нового наконечника, а, следовательно, можно будет обойтись без процедуры развала схождения. Также отметим, что палец выкручивается по часовой стрелке.

Установка новых деталей выполняется согласно следующему алгоритму.

1. Вкручиваем наконечник и крепим его к рулевой тяге.
2. Вставляем палец в кулак и прижимаем гайкой, фиксируя соединение шплинтом.
3. Ставим на место колеса, опускаем кузов на землю и проверяем фиксацию дисков.

Для того, чтобы убедиться том, необходимо ли выполнять развал схождение колес, рекомендуется посетить ближайший сервисный центр. Это позволит минимизировать риски возникновения проблем с управлением автомобиля в ближайшей перспективе.

В случае, когда подобные ремонтные работы вам не по силам, не хватает времени или же нет подходящего инструмента, замену наконечников следует поручить профессиональным автомеханикам. Но сделать это необходимо без промедлений, поскольку подобные дефекты сильно снижают безопасность езды на автомобиле.

Существует три варианта выхода из сложившейся ситуации

Первый вариант — срезать болгаркой гайку.

Второй — подставить под сам наконечник второй домкрат и прижать палец рулевого наконечника к поворотному кулаку.

Так как он конусный, он зажмется и можно будет дальше выкрутить гайку.

Если же у вас нет ни болгарки, ни второго домкрата, можно подставить пенёк или какую-то подставку под рулевой наконечник и немного опустить домкрат, на котором стоит в данный момент машина.

Так как у меня есть второй домкрат, я им воспользуюсь, попробую прижать немного палец рулевого наконечника к поворотному кулаку и открутить гайку.

Сильно поднимать машину не стоит. Немного вжимается пружина и этого будет достаточно, чтобы гайка открутилась.

Диагностика неисправностей рулевых наконечников

Провести диагностику рулевых наконечников достаточно просто, для этого потребуется несколько инструментов, таких как домкрат и балонный ключ.

В первую очередь потребуется поддомкратить автомобиль с одной из сторон, где будет проводиться проверка наконечников. После того как колесо машины будет вывешено его можно снять (не обязательно), дабы облегчить процедуру осмотра наконечников.

Для проверки наконечников и рулевой тяги, устанавливаем колеса прямо и к заранее вывешенному колесу прилагаем усилия в точках «3» и «9» (прямо как на часах) как бы покачивая колесо в каждую из сторон. Причем с внутренней стороны колеса свободной рукой необходимо удерживать рулевой наконечник в месте его крепления к поворотному кулаку.

Если при данной проверке обнаруживается люфт, то наконечник изношен и его потребуется заменить. Однако если люфта не наблюдается, то повторяем процесс проверки, но в этот раз свободной рукой контролируем не сам рулевой наконечник, а нижнюю шаровую опору. При такой проверке паразитные люфты точно должны проявится.

Как открутить гайку рулевого наконечника

При сорванной резьбе которые невозможно открутить есть три пути:

1. Не стоит сразу радикально подходить к этому делу, возможно не все так плохо как вы думаете и достаточно всего лишь простейших манипуляций. Очистим для начала металлической щёткой всю поверхность, над которой мы будем работать и капнем немного проникающей смазки. Если сделать все выше описанное, то есть вероятность, что вам поможет обычный накидной ключ, чтобы открутить болт или гайку с сорванными гранями. Если нет – имеются и другие способы. Можно попробовать просто обстучать злополучный объект (но не слишком сильно!).

Смазка закисшей гайки при помощи WD-40

Срез резьбы гайки болгаркой

Процесс замены рулевых наконечников. Вступление и инструменты

К выполнению работ по замене рулевых наконечников необходимо подойти ответственно, ведь езда с неисправными наконечниками может привести к печальным последствиям. Также следует обратить внимание и на крепления самих наконечников к поворотным кулакам.

Крепления наконечников к поворотным кулакам бывают двух типов:

• устанавливаемые шпилькой вниз в поворотный кулак — закрытого типа (с закрытым внешним корпусом, не имеющего гайки сверху);
• устанавливаемые шпилькой наверх — открытого типа (с внешним корпусом, оснащенным фиксирующими гайками).

В зависимости от того, какой тип наконечников установлен на автомобиле будет варьироваться и набор необходимых инструментов. Так, для наконечников закрытого типа, устанавливаемых шпилькой вниз в поворотный кулак, потребуется специальный съемник, работая которым наконечник можно будет легко «выдавить» из поворотного кулака. Некоторые умельцы обходятся без съемника, орудуя молотком, но от подобных манипуляций лучше воздержаться.

Итак, для замены выполнения работ потребуется следующий набор инструментов:

• домкрат;
• балонный ключ;
• набор рожковых ключей и торцевых головок;
• смазка WD-40 или другая аналогичная;
• корщетка;
• съемник (для наконечников закрытого типа);
• молоток (на всякий случай).

Восстановление

• Наждак или болгарка.
• Экструдер.
• Электродрель с большим патроном (чтобы можно было зажать в него палец для шлифовки шара наждачной бумагой).
• Слесарные тисы.
• Сварочный аппарат (лучше полуавтомат).
• Компрессор.

Реставрация опор может происходить двумя способами:

1. Переделывание неразборного шарнира в разборный, шлифовка шара пальца и замена вкладышей.
2. Ремонт за счет нагнетания размягченной пластмассы в зазор между шаром и корпусом применяя экструдер.

Конечно, не стоит закупать оборудование для разового ремонта, но простейший экструдер можно быстро сделать своими руками из старого главного тормозного цилиндра, приладив к нему рычаг для надавливания на поршень. Подогревать его для размягчения пластмассы можно горелкой или паяльной лампой.

Проведение работ

Ремонт и восстановление первым способом начинается с разборки опор. Для разборки корпуса сваренного из двух чашек, нужно высверлить на одной из чашек точки сварки и разделить чашки при помощи зубила и молотка. На корпусе со вставленным донцем, при помощи наждака или болгарки стачивают развальцованные края, и ударом молотка в торец пальца выбивают дно. В корпус из двух чашек вставляется вкладыш с пальцем, половинки прижимаются друг к другу и делается несколько прихваток сваркой, стараясь не перегреть вкладыш. У корпуса с вынутым дном измерьте наружный и внутренний диаметр и изготовьте стальное кольцо в соответствии с этими размерами высотой около 10 мм с резьбой внутри и пробкой, ввинчивающейся в него. Приварите кольцо к корпусу, остудите, вставите вкладыш с пальцем в корпус ввинтите пробку, подожмите ей вкладыш, просверлите в кольце отверстие Ø 2 мм вплотную к пробке и зашплинтуйте.

Ремонт и восстановление своими руками вторым способом обычно проходит без разборки узла.

В дне корпуса сверлят отверстие диаметром около 6 мм, его размер зависит от того какой экструдер вам доступен. Зазор между шаром и вкладышам очищается от грязи и продувается сжатым воздухом от песка и стружки. Через просверленное в днище отверстие используя экструдер в зазор между шаром пальца и корпусом, нагнетается размягченная пластмасса. Дайте ей остыть и ремонт готов. Недостатком этого способа является то что вы не видите сохранилась ли геометрия шара и не можете отшлифовать его, убрав следы коррозии, поэтому результаты восстановления будут недолговечны.

Съемник тяг своими руками

Многие автовладельцы, сталкивающиеся с процедурой замены тяг рулевого управления, начинают задумываться о том, как сделать съемник рулевых наконечников своими руками. Безусловно, этот девайс очень необходим, поскольку с его помощью значительно облегчается процедура демонтажа тяги. Можно приобрести готовое устройство, но, лучше потратив несколько часов, сделать его самостоятельно из подручного материала, наверняка имеющегося в каждом гараже.

Необходимость изобретения подобных приспособлений возникает во время проведения ремонта рулевого управления, когда нужно срочно снять неисправную тягу, а подходящего инструмента просто нет. Есть и еще одна предпосылка к самостоятельному изготовлению. Стоит учесть, что сделанный своими руками съемник рулевых наконечников будет иметь надежную конструкцию и прослужит дольше заводского. Помимо этого, можно выбрать наиболее оптимальный вариант его исполнения.

Как съемник может облегчить процесс демонтажа тяг рулевого управления?

Это один из основных вопросов интересующий большинство автомобилистов, которым приходится (или придется) воспользоваться этим устройством. Увы, но не все знают о существовании подобного приспособления, значительно продлевающего эксплуатационный период рулевого управления. При отсутствии этого инструмента, для демонтажа рулевых тяг приходится пользоваться молотком, а это негативно отразится на функционировании всей системы. Удары молотком вызывают вибрацию рейки, вследствие чего нарушается ее баланс.

Варварский способ демонтажа наконечников при помощи молотка отнимает много усилий и времени. При помощи этого приспособления все можно сделать за считанные минуты. Таким образом, облегчается рабочий процесс, и полностью исключаются повреждение деталей.

Инструменты и материалы

Для изготовления устройства понадобятся следующие инструменты (список примерный, и зависит исключительно от конструкции и особенностей съемника):

• тиски;
• метчики и плашки;
• сварочный аппарат;
• дрель;
• болгарка.

Для приспособления необходимо подобрать подходящее прочное железо, несколько болтов и гаек. Опишем распространенные конструкции съемников, которые пользуются популярностью у автовладельцев при самостоятельном изготовлении. Заметим, что по своей функциональности они ничем не отличаются от заводских устройств, даже во многом их превосходят.
