Для каждого водителя важно, чтобы автомобиль хорошо слушался его в любой ситуации. Одной из главных систем автомобиля является система рулевого управления. Поэтому каждая поломка системы рулевого управления ведет к ухудшению качества вождения, а возможно даже к аварии.

Именно по этой причине важно всегда следить за состоянием рулевой системы и своевременно проводить ее ремонт и обслуживание. Сегодня мы поговорим про Ваз 2114, а точнее про его рулевую рейку.

Сама рулевая рейка представляет собой длинный стержень с насадками и двумя отходящими деталями. Рулевая рейка отвечает за управляемость автомобиля и также за безопасность водителя, поэтому при ее поломке стоит немедленно приступать к ремонту.

Понять, что рейка требует замены можно по следующим признакам: при повороте руля слышен стук и проявляется люфт. При этом стук чаще всего проявляется только при движении, если он слышен при повороте руля во время стоянки, то тогда рулевая рейка однозначно требует немедленной замены — это значит что поломка запущена и рейка находится в критическом состоянии.

Рулевая рейка Ваз 2114 – из чего состоит

Прежде чем приступить непосредственно к процессу проверки необходимо знать конструктивные особенности рулевой рейки. Рассмотрим, из каких элементов она состоит:

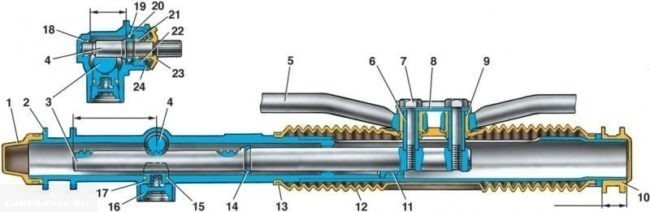

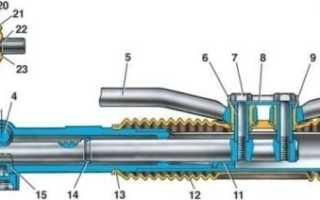

1 – защитный колпак; 2 – картер рулевого механизма; 3 – рейка; 4 – приводная шестерня; 5 – внутренний наконечник рулевой тяги; 6 – распорная втулка; 7 – болт крепления рулевой тяги; 8 – соединительная пластина; 9 – опорная втулка; 10 – опора рулевого механизма; 11 – опорная втулка рейки; 12 – защитный чехол; 13 – хомут; 14 – ограничительное кольцо рейки; 15 – уплотнительное кольцо упора рейки; 16 – гайка; 17 – упор рейки; 18 – роликовый подшипник; 19 – шариковый подшипник; 20 – стопорное кольцо; 21 – уплотнительное кольцо гайки; 22 – гайка крепления подшипника шестерни; 23 – пыльник; 24 – стопорная шайба

Переборка рулевой рейки

Для переборки рулевой рейки моделей ВАЗ необходимо обзавестись следующими деталями:

1. Подшипники.
2. Втулки.
3. Шайбы.
4. Гайки.

Ремкомплект для рулевой рейки

Эти элементы можно купить набором, выйдет дешевле. Если требуется замена вала, стоимость будет выше. Чтобы качественно перебрать рассматриваемый механизм, дополнительно нужно подготовить смазочные материалы ФИОЛ-1 и УНИОЛ-1.

Процесс переборки:

1. Промыть картер изнутри.
2. Смазать опорную втулку и установить.
3. Поменять подшипники (предварительно смазать) на новые.
4. Смазать зубья рейки и червяка ФИОЛ-1.
5. Затем обработать полость над гайкой подшипника приводной шестерни другой смазкой.

Обработка деталей рейки смазкой

После проведения этих действий нужно собрать механизм.

Рулевая рейка Ваз 2114 – основные причины выхода из строя

Причины выхода из строя

Когда разобран вопрос регулировки рейки, можно рассмотреть причины ее выхода из строя:

• Износ. Каждый механизм автомобиля имеет свой ресурс хода.
• В связи с неровными дорогами давление на рейку значительно увеличено.
• Недопустимое ускорение при крайнем положении колес.
• Механические повреждения вызванные в процессе эксплуатации.

https://youtube.com/watch?v=wq_NonjojfE

ЗАМЕНА РУЛЕВОЙ РЕЙКИ ВАЗ 2108,2109,21099,2113,2114,2115

Ремонт рулевой рейки ВАЗ 2108, 2109, 2113, 2114, 2115 2

Зачем подтягивать рейку на ВАЗ-2114

Диагностика рулевой рейки и рулевого механизма

Перед тем как на ВАЗ-2114 подтянуть рулевую рейку, стоит рассмотреть предпосылки, которые подскажут, что пришло время заняться её ремонтом или подтяжкой.

В первую очередь — это люфт.

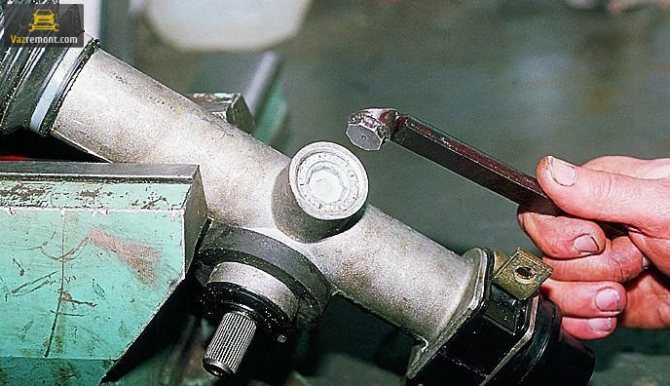

Ключ для устранения люфта рулевой рейкиУстранение люфта рулевой рейки

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

В обычных условиях эксплуатации этот срок практически недостижим. Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше.

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

1. Стук под капотом в районе моторного щитка, особенно при проезде неровностей. На ВАЗ-2114 стук при проезде неровных участков дороги может возникнут из-за ослабшей гайки на болту, который сжимает хомут кардана
2. Увеличенный люфт рулевого колеса.
3. Слишком тугое или слишком свободное вращение рулевого колеса.
4. Утечка смазки через сальники и кожухи рейки.
5. Внезапное закусывание рулевой рейки во время движения.

Последнее может рассматриваться, как вопиющий сигнал о неисправности и может привести к серьёзным неприятностям во время движения.

В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится уже после замены ремкомплекта и полного ремонта механизма. Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка, тем самым ликвидировав люфты и стуки.

Решение проблем, со стуком в рулевой рейки. Toyota Corolla 120

Как подтянуть рулевую рейку на ВАЗ 2110, 2112, 2111, 2114 и 2115

Рулевая рейка: ее устройство и эксплуатация.

Рулевая рейка Ваз 2114 – признаки неисправности

Рассмотрим каждый из признаков, а также что может вызвать их появление. Следует указать, что некоторые проблемы, к примеру, стук, могут быть связаны не с самим механизмом.

1. Итак, на руле увеличился свободный ход, то есть он больше болтается, проявляться увеличенный ход может дополнительно появлением биения в руле при торможении.

Данная проблема может быть связана с ослаблением крепления шаровых пальцев к стабилизаторной стойке, увеличенным зазором в шаровых шарнирах, увеличенным зазором между рейкой и шестерней.

• При обнаружении люфта в руле, в первую очередь следует осмотреть рулевые шаровые наконечники. Редко случается, но возможно, что гайки крепления наконечников ослабились и палец начал выходить из посадочного места, из-за чего в месте крепления образовался значительный зазор. Устранить такую неисправность просто, достаточно подтянуть гайки.
• Значительно чаще встречается износ шаровых наконечников, в результате чего между пальцем и корпусом появляется зазор. Устранить такую неисправность можно, если поменять наконечники.
• Люфт в руле может быть образован из-за увеличения зазора между рейкой и шестерней. В процессе работы данного механизма эти элементы постепенно изнашиваются, и зазор между ними увеличивается. Ремонт этой проблемы сводится к тому, что требуется регулировка, при которой следует всего лишь правильно подтянуть регулировочную упорную гайку.

1. Стук в данном механизме может быть вызван люфтами в наконечниках, увеличенным зазором между рейкой и шестерней, а также ослаблением крепления самого механизма.

• Что касается наконечников и зазора рейки, то ремонт механизма указан выше, то есть достаточно подтянуть упорную гайку и все.
• По поводу ослабления крепления, то достаточно всего лишь подтянуть гайки крепления хомутов, которыми удерживается механизм, и проблема будет решена.

1. Тугое вращение руля может быть из-за повреждения опорного подшипника амортизационной стойки (тот случай, когда проблема с подвеской влияет на рулевой механизм), повреждения втулки рейки, подклинивания рулевых наконечников, подклинивание подшипников рулевого привода.

• В случае с изношенным подшипником опоры, то ремонт сводится к снятию этой опоры и замене подшипника.
• Если причиной тугого вращения стала опорная втулка, то на место поврежденной нужно поставить новую, а сам механизм смазать.
• При проблемах с наконечниками, их следует проверить и при надобности заменить. То же касается и подшипников привода.

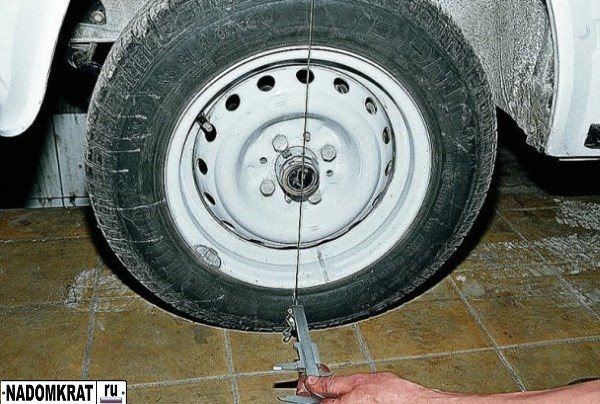

Регулировка развал-схождения штангенциркулем
Следует отметить, что после ремонта многих неисправностей, потребуется регулировка положения колес (углов развала-схождения).

Все работы с рулевым механизмом вполне можно выполнить своими руками, особо сложного в этом ничего нет. Но после работ, особенно касающихся рулевых наконечников, потребуется регулировка углов схождения, которые лучше доверить сделать специалистам.

При возникновении неисправности, вначале нужно будет провести диагностику механизма, для выявления узла, который стал причиной. Вначале проверяется состояние наконечников. Для этого они снимаются с опоры и вручную производится проверка. У исправного наконечника палец в своем корпусе ходит с усилием, но подклинивать к каком-то положении он не должен, такой наконечник можно поставить на место и продолжать искать неисправности. Если он ходит свободно и ощущается люфт, то он заменяется.

Далее производится регулировка зазора между рейкой и шестерней. Для этого используется специальный 6-гранный ключ. С его помощью упорная гайка закручивается до упора, а после ослабляется на ¼ оборота. После этого гайка фиксируется при помощи кернения. Если регулировка произведена правильно, а состояние рейки еще удовлетворительно, то стуки должны исчезнуть. Если регулировка не помогла, то скорее всего, износ основных узлов достаточно сильный и требуется капитальный ремонт механизма с заменой рейки, который тоже можно выполнить своими руками.

Регулировка рулевой рейки ВАЗ!(как подтянуть рейку)

Признаки неисправности

Чтобы понять, что рейкам требуется ремонт, нужно следить за поведением автомобиля, знать характерные признаки неисправности этого элемента.

Можно ли определить, требует агрегат полной замены, либо вы сможете обойтись простым ремонтом? Об этом расскажем приведенная ниже таблица.

Самостоятельная диагностика и проверка рулевой рейки Ваз 2114 своими руками

Итак, для проверки рулевой рейки необходимо замерять зазоры в ней.

Сделать это можно как на снятом механизме (что даже лучше) или непосредственно на автомобиле. Теперь перейдем непосредственно к процессу:

Устанавливаем механизм в среднее положение. Определить его можно по размерам — (87±0,25) мм от оси шестерни до торца рейки. Применив специальное приспособление нагрузим узел до силы Р=500±20 Н (51±2 кгс). Расстояние от оси шестерни должно составлять – 84 мм.

Максимально допустимое перемещение рейки «Х», замеренное через относительное перемещение нажимного пуансона 1 не должно превышать 0,12 мм. После сборки момент вращения шестерни в области хода рейки должен быть в пределах 50–200 Н·см (5,1–20,4 кгс·см) при скорости вращения 30мин-1.

Ремонт рейки

Ремонт рейки нужно начать с ее регулировки. Скорее всего после регулировки все стуки исчезнут. Если не поможет — придется ее разбирать и менять детали.

Регулировка

Отрегулировать рейку ВАЗ 2114 можно следующим образом: прямо на машине или сняв ее. Второй способ нужен после ремонта. Автомобиль должен стоять на смотровой яме, в качестве альтернативы можно использовать подъемник. Регулировка выполняется следующим образом:

1. ВАЗ 2114 нужно поставить на стояночный тормоз, зафиксировав задние колеса;
2. Далее следует отключить минусовую клемму с аккумуляторной батареи и заблокировать рулевое колесо;
3. Производителем была предусмотрена специальная регулировочная гайка, при помощи которой можно быстро наладить узел. Находится этот элемент на стороне крепления детали, повернутой к кузову автомобиля;
4. Если наладка выполняется редко, то на регулировочной гайке будет большой слой грязи – его нужно удалить при помощи чистящего средства. Регулировка выполняется при помощи специального ключа.

Если производился ремонт, то регулировку следует выполнять в тисках

Если регулировка выполнена правильно, то при повороте тяг не должно быть люфта. В самом рулевом колесе ВАЗ 2114 люфт должен составлять около 15 градусов. «Баранка» должна вращаться без закусываний и дополнительных усилий. Если руль сам возвращается в исходное положение, то наладка выполнена правильно. Повторить вышеописанную работу нужно после 500-800 километров пробега.

Разборка и замена деталей

Когда все проблемные крепления смазаны, можно начинать работу:

1. Переднюю часть ВАЗ 2114 необходимо поднять и провести демонтаж колес. После этого появится доступ к рулевым наконечникам, которые тоже нужно снять;
2. Далее нужно переместиться в салон и отсоединить там рулевой вал. Теперь необходимо открутить гайки крепления к кузову автомобиля. После снятия всех элементов крепления деталь следует отвести в сторону и потянуть на себя;

   Откручиваем гайку возле педали тормоза

3. Демонтируется узел ВАЗ 2114 достаточно легко, теперь нужно разобрать его – на этом этапе понадобятся специальные ключи, которые пригодятся и при регулировке рулевой рейки;
4. Сначала нужно демонтировать тяги (рекомендуется пометить нужную сторону, чтобы не запутаться при сборке). Далее снимается резиновый наконечник и пыльник. Теперь у автомобилиста есть доступ к валам – его можно достать после снятия упорной и регулировочной втулки. Изнутри корпуса рулевой рейки можно добраться до пластиковой втулки, которую тоже следует извлечь. Все детали необходимо тщательно очистить от грязи и смазки;
5. Починка начинается с дефектовки элементов рулевой рейки ВАЗ 2114. После проведения этой операции можно определить, какие детали необходимо заменить. Корпус и валы следует осмотреть на наличие царапин и трещин. Первыми разрушаются подшипники, поэтому их рекомендуется менять в независимости от состояния старых;

   В моторном отсеке тем же ключом «на 13» откручиваем гайки крепления рулевого механизма

6. Когда все дефектные детали найдены, можно начинать сборку: запрессовываются подшипники и новая пластиковая трубка. Далее устанавливаются валы, которые следует тщательно смазать;
7. Следующим шагом должна идти предварительная регулировка. До упора зажимается втулка, а затем ослабляется. Втулка должна быть в таком положении, чтобы вал проворачивался рукой. После этого следует надеть новые тяги, не затягивая их. Пыльник рекомендуется тоже одеть новый.

Как разобрать рулевую рейку Ваз 2114 и заменить изношенные детали

Помимо помощника и новых реек, вам также потребуется набор инструментов и материалов. В этот список обязательно включите:

• Набор гаечных ключей;
• Домкрат;
• Шестигранный ключ на 17 миллиметров;
• Баллонный ключ;
• Кирпичи или похожие материалы (для удержания передней части машины без колес);
• Съемник для рулевых тяг (не обязательно нужен, можно обойтись без него);
• Сухие тряпки;
• Смазка типа Литол;
• Всемогущее средство WD40.

Вот теперь можно приступать непосредственно к замене рулевых реек. Соблюдать установленный порядок проведения операций настоятельно рекомендуем.

1. Установите автомобиль на ровной площадке. Нет, достаточно простого пола в вашем гараже, выравнивать его цементом не обязательно.
2. Включите стояночный тормоз, чтобы машина не двигалась.
3. Поднимите автомобиль на домкрате, подставьте под переднюю часть бревна или кирпичи, после чего демонтируйте колеса.
4. Снимите минусовой провод с вашей аккумуляторной батареи в целях безопасности. Удары током никому не нужны сегодня.
5. Со стороны водителя внутри салона около блока с педалями открутите стопорный крепежный болт кардана вашего рулевого вала.
6. Уже непосредственно в подкапотном пространстве снимите адсорбер. Его пока можно убрать в сторонку.



7. Извлеките шплинты, что позволит вам затем выкрутить крепежные гайки от рулевых наконечников.
8. Съемником для тяг извлекаются из стоек наконечники. Если по каким-то причинам съемник отсутствует, его могут заменить несильные последовательные удары по наконечникам. Не повредите их резьбу только при этом. Обычно они поддаются, потому многие обходятся без съемников.
9. Обработайте гайки фиксации хомутом рейки с помощью средства, борющегося против ржавчины. Сейчас мы как раз говорим про всемогущее средство WD40. Подождите некоторое время, чтобы состав впитался.
10. С помощью ключа открутите крепежные гайки. Обработка вэдэшкой должна вам существенно упростить эту задачу. В общей сложности гаек там четыре штуки.
11. Достаньте рейку, протолкнув ее через пассажирскую, то есть правую сторону вашего ВАЗ 2114.
12. Одновременно с заменой реек рекомендуем заменить пыльник. С течением времени и за период эксплуатации пыльники рулевых серьезно изнашиваются, потому доверять старым пыльникам работе с новыми рейками вряд ли стоит.
13. С реек снимаются наконечники. При этом попробуйте посчитать количество витков, с помощью которого закручивались гайки. Это позволит на этапе обратной сборки максимально близко к точности закрепить их обратно и со спокойной душой отправиться на СТО, где проведут регулировку развала-схождения.
14. Возьмите свою новую рейку, снимите с нее заглушки.
15. Далее берете в руки Литол или подобную смазывающую жидкость, и максимально наполняете корпус этим составом.
16. Наконечники монтируются обратно на тяги. Постарайтесь не перепутать местами узлы, хотя они отличаются друг от друга. Тем не менее, как показывает практика, это не мешает многим мастерам по самостоятельному ремонту их путать.
17. Новая рейка укладывается на свое законное место. Для этого гайки наживляются на шпильки хомутов.
18. Теперь вам понадобится ваш друг, товарищ, помощник. Попросите его помочь с направлением приводной шестерни вала на посадочное место, расположенное непосредственно на корпусе рейки. Шлицы должны четко совпадать. Обязательно проконтролируйте этот момент.
19. На кардане фиксируется стопорный болт.

Все остальные работы можете смело выполнять в обратной последовательности описанного выше демонтажа. При этом обязательно каждая резьба обрабатывается Литолом. Это мероприятие позволит вам при последующих ремонтах проще справляться с разборкой элементов. Либо это уже будет приятный сюрприз для нового владельца вашего ВАЗ 2114.

Ремонт своими руками

Для начала нужно запастись необходимым набором инструментов:

• ремонтным комплектом для рулевой рейки (как упоминалось выше, они продаются в трех вариациях);
• подшипниками;
• смазкой;
• необходимыми ключами и отвертками;
• отдельно стоит поговорить про ремонтные наборы.

Минимальные базовые наборы. В таких наборах обычно есть только 4 элемента:

• подшипники;
• гайки;
• шайбы;
• втулки из фторопласта.

Таким набором получится починить только самые простые неисправности. Наборы средней стоимости. Здесь помимо вышеописанных вещей находятся валы и иные подшипники. Дорогие наборы. Здесь уже могут быть целые рейки.

При покупке обратите внимание, что вы приобретаете набор именно для вашего авто (марка указана на упаковке). Иногда бывает, что на автомобиле стоит неродная рейка, тогда необходимо приобретать ремкомплект для того автомобиля, с которого была снята эта рейка.

Собственно, любой ремонт надо начинать с разборки рулевой рейки. Зачастую проблема состоит лишь в каком-либо небольшом подшипнике, и вся рейка не требует замены.

Порядок работ

1. Снимаем рулевую рейку
2. Открутить упорную гайку, используя для этого шестигранник на 17.

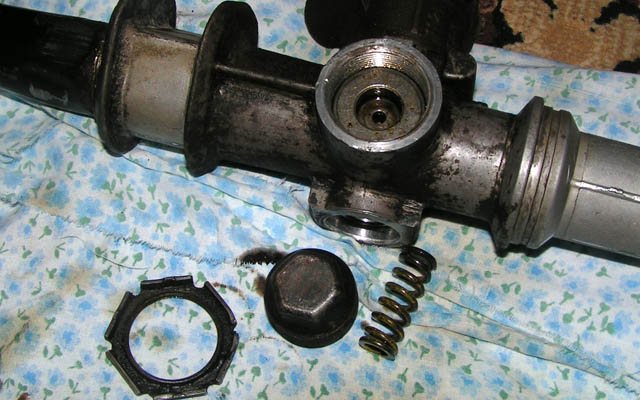

3. Извлечь упорную гайку, стопорное кольцо, реечный упор и пружину.



4. Достать пыльник вала приводной шестерни, а после него стопорное кольцо.
5. Открутить гайку, держащую подшипник рулевой шестерни. Она идет довольно туго — это нормально.
6. Выпрессовать вал приводной шестерни.
7. Достать саму рейку из корпуса.
8. Извлечь опорную втулку, затем смазать ее и вставить на место (это нужно будет делать с усилием)
9. Заменить все подшипники. Некоторые будет достать сложно (очень сложно), поэтому их можно просто разрубить зубилом и вытащить щипцами.
10. Осмотреть все детали на наличие дефектов, сломанные заменить новыми (из ремкоплекта), все подвижные части смазать.
11. Собрать рейку в обратной последовательности.
12. Вот и все, если вы все сделали правильно, то рейка работает на ура. Осталось лишь поставить ее на место.

Установка рейки на место

1. Для начала нужно заручиться помощью напарника, без него не получится сделать все быстро и точно.
2. Устанавливаем рейку на то же место и наживляем крепления.
3. При помощи напарника заводим рейку в шпицы.
4. Для разжимания хомута используем зубило.
5. Заворачиваем крепежный болт.

Ваз 2114 можно ли самостоятельно установить усилитель

Работа займет не более двух часов, если делать все без спешки и с перерывами. Снятие рулевой рейки ВАЗ не нужно проводить, даже тяги отсоединять нет необходимости. Вам потребуется небольшой набор ключей: на 10, 13 и 17. Последних необходимо два. Желательно иметь хороший набор инструментов, так как плоскогубцы, например, могут потребоваться в любой момент.

Сначала необходимо снять левый хомут и установить на шпильках хомут усилителя, расположенный слева. Причем проушина его должна быть обращена наверх. После этого затяните все гайки. Аналогично заменяется хомут с правой стороны рулевой рейки. Затем необходимо угол стойки надеть на шпильку, расположенную на поперечном брусе кузова автомобиля.

Если имеется трубка адсорбера, то демонтируйте ее сначала, а после установите поверх уголка. Всю конструкцию необходимо затянуть, подложив на шпильку большую шайбу. Далее устанавливается поперечина, два ее болта необходимо затягивать одновременно.

При наличии зазора около 1 см в конструкции потребуется переставить хомуты. Скорее всего, вы перепутали их и установили неправильно. На этом заканчивается установка, теперь можно проверить усилитель рулевой рейки ВАЗ в деле.

Разница сразу будет чувствоваться, управляемость автомобилем станет намного лучше, вам будет проще держать курс. Если имеется необходимость, то проведите регулировку рейки, чтобы сделать люфт минимальным.

Подготовительные работы

Если присутствует желание выполнить ремонт рулевой рейки своими руками, то стоит приобрести следующее запчасти:

• Трубки для рейки.
• 2 наконечника – они уже идут с гайками.
• Ремкомплект.
• 2 сайлентблока.
• Чехол для рейки.

Ремонт требует замены вышеперечисленных деталей даже в том случае, если повреждены только трубки. Износ элементов должен происходить одновременно, поэтому на деталях экономить не рекомендуется. Также потребуются смазка для подшипников, хомуты, White Spirit, баллончик WD-40. Заранее стоит приготовить ветошь, так как ее понадобится много. Что касается инструментов, то ремонт требует наличия наборов ключей, отверток, торцевых головок, удлинителей ключа. Из специальных инструментов можно выделить спецключи для регулировочной гайки, а также съемник для наконечников.

Рейка в разобранном состоянии

Совет! Когда дефекты в работе рулевой рейки незначительные (к примеру, стучит), то лучше начать с регулировки. Если регулировка не помогла, то тогда стоит переходить к диагностике и починке.

Перед тем, как начинать ремонт, рекомендуется тщательно изучить устройство рулевой рейки, которое подробно описано в руководстве по эксплуатации и обслуживанью ВАЗ 2114. Заранее следует нанести WD-40 на четыре гайки, которые крепят рулевую рейку к кузову автомобиля. Также нужно пролить единственную гайку затяжки и резьбу все наконечников. Через 3-4 часа работу нужно повторить. Ремонт может быть начат только на следующий день.

Диагностика рулевого механизма

Ничего сложного в самом процессе нет, единственное, чего требует замена рулевой рейки ВАЗ 2114 — наличия инструмента, новой рейки и, возможно, помощника. С ним операция пройдёт ещё быстрее. Перед тем как тратить деньги на новый механизм, нужно убедиться, что старый уже никуда не годится. Для этого достаточно прислушаться к работе руля и всего механизма и после этого делать выводы.

Пока рейка ещё на месте, надо её продиагностировать и выявить возможные проблемы. Есть шанс, что частично решит вопрос замена сальника или замена пыльника, если рейка только начала подтекать, но ещё работает сносно. Если же налицо симптомы клинической смерти механизма, то только полное восстановление или замена смогут решить вопрос.
