Замена прокладки головки блока цилиндров (ГБЦ) — важная процедура для автолюбителей. Неправильная работа прокладки может вызвать перегрев и потерю компрессии двигателя. В этой статье мы рассмотрим поэтапный процесс замены прокладки ГБЦ своими руками, что поможет сэкономить на услугах автосервиса и повысить уверенность в своих силах. Мы предоставим советы и рекомендации, а также ссылки на видео для быстрого и правильного выполнения задачи.
Когда требуется замена?
Замена прокладки головки блока цилиндров (ГБЦ) может понадобиться в двух ситуациях. Первая — это демонтаж головки для выполнения различных ремонтных работ. Вторая — это непосредственно замена самой прокладки, если она потеряла свою герметичность. В таких случаях говорят о том, что прокладка ГБЦ «прогорела» или «пробита».
Признаки и последствия:
- утечка масла или охлаждающей жидкости в области соединения;
- если при проверке масла на щупе обнаруживается пена с белым оттенком, это может указывать на проникновение охлаждающей жидкости через поврежденную прокладку;
- появление белого дыма из выхлопной трубы — это происходит, когда охлаждающая жидкость попадает в цилиндры;
- если в расширительном бачке или на поверхности жидкости видны масляные пятна, это свидетельствует о том, что масло попало в систему охлаждения через неисправную прокладку;
- в системе охлаждения могут оказаться выхлопные газы, что проявляется в виде пузырьков в радиаторе или расширительном бачке;
- также могут наблюдаться и другие признаки утраты герметичности.
Технология замены
Замена прокладки головки блока цилиндров — это задача, которая хоть и не является сложной, но требует значительных усилий, так как необходимо аккуратно разобрать множество соединений в строго определенном порядке. Многие автомобилисты осведомлены о стоимости этой услуги на сервисах и поэтому выбирают выполнить работу своими руками.
| Этап работы | Необходимые инструменты и материалы | Важные советы и предостережения |
|---|---|---|
| 1. Подготовка к работе | Набор гаечных ключей и головок, динамометрический ключ, отвертки, плоскогубцы, емкость для слива охлаждающей жидкости и масла, ветошь, перчатки, защитные очки. | Убедитесь, что двигатель полностью остыл. Отключите аккумулятор. Подготовьте рабочее место, обеспечив хорошее освещение и вентиляцию. |
| 2. Слив жидкостей и демонтаж навесного оборудования | Емкость для слива охлаждающей жидкости, емкость для слива масла, воронка. | Слейте охлаждающую жидкость и моторное масло. Отсоедините все шланги, провода и трубки, идущие к головке блока цилиндров (ГБЦ). Сфотографируйте расположение элементов перед демонтажем для облегчения сборки. |
| 3. Снятие ГБЦ | Набор гаечных ключей и головок, динамометрический ключ. | Откручивайте болты ГБЦ в строгом порядке, указанном в руководстве по ремонту вашего автомобиля (обычно от краев к центру). Будьте осторожны, ГБЦ может быть тяжелой. |
| 4. Очистка поверхностей | Скребок для прокладок, щетка по металлу, растворитель (например, ацетон или уайт-спирит), чистая ветошь. | Тщательно очистите привалочные поверхности блока цилиндров и ГБЦ от остатков старой прокладки, нагара и грязи. Поверхности должны быть идеально чистыми и ровными. Проверьте ГБЦ на наличие деформаций (например, с помощью металлической линейки и щупа). |
| 5. Установка новой прокладки и ГБЦ | Новая прокладка ГБЦ, новые болты ГБЦ (рекомендуется), динамометрический ключ. | Установите новую прокладку ГБЦ, убедившись, что она правильно ориентирована. Аккуратно установите ГБЦ на место. Затягивайте болты ГБЦ в строгом порядке и с указанным моментом затяжки, используя динамометрический ключ. Часто требуется затяжка в несколько этапов. |
| 6. Сборка и заправка жидкостями | Набор гаечных ключей и головок, отвертки, плоскогубцы, воронка, охлаждающая жидкость, моторное масло. | Установите на место все снятые элементы навесного оборудования, шланги и провода. Залейте новую охлаждающую жидкость и моторное масло. |
| 7. Проверка и запуск двигателя | — | После сборки проверьте все соединения на герметичность. Запустите двигатель и дайте ему поработать на холостом ходу, следя за температурой и отсутствием утечек. Проверьте уровень охлаждающей жидкости и масла после прогрева. Возможно, потребуется повторная затяжка болтов ГБЦ после первого прогрева (уточните в руководстве). |
Интересные факты
Вот несколько интересных фактов о замене прокладки головки блока цилиндров:
-
Симптомы неисправности: Перед тем как заменить прокладку, важно знать признаки ее неисправности. К ним относятся перегрев двигателя, утечка охлаждающей жидкости, появление белого дыма из выхлопной трубы и наличие масла в охлаждающей жидкости. Эти симптомы могут помочь вам определить, что проблема действительно в прокладке.
-
Материалы прокладок: Прокладки головки блока цилиндров могут быть изготовлены из различных материалов, таких как металл, композит или асбест. Металлические прокладки, например, обладают высокой прочностью и долговечностью, но требуют более точной установки, в то время как композитные прокладки проще в установке, но могут быть менее устойчивыми к высоким температурам.
-
Точность установки: При замене прокладки головки блока цилиндров критически важно соблюдать порядок и момент затяжки болтов. Неправильная затяжка может привести к повторному повреждению прокладки или даже к деформации головки блока цилиндров. Использование динамометрического ключа и следование рекомендациям производителя помогут избежать этих проблем.
Необходимые инструменты:

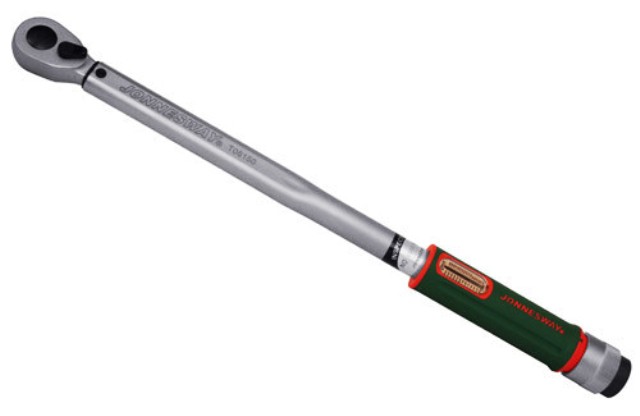

- динамометрический ключ;
- комплект ключей;
- комплект торцевых головок;
- «Torx»;
- отвертка.
Этапы
Для тех, кто не знаком с процессом, мы подробно опишем все шаги. Также объясним, почему так важно соблюдать порядок затяжки болтов.
В данном видео демонстрируется, как легко можно проверить герметичность системы ГБЦ и целостность всех компонентов.
- Обесточиваем систему, отключив минусовую клемму.
- Устанавливаем поршень первого цилиндра в верхнюю мертвую точку (ВМТ).
- Сливаем охлаждающую жидкость (ОЖ).
- Снижаем давление в системе.
- Отсоединяем приемный патрубок глушителя от коллектора.
- Снимаем крышку ГБЦ.
- Отсоединив провода и ослабив хомуты, убираем патрубок с корпусом воздушного фильтра.
- Откручиваем и ослабляем гайки, отодвигаем кронштейн в сторону.
- Отсоединяем шланги системы охлаждения.
- Отсоединяем тягу дроссельной заслонки.
- Отключаем провода от масляного датчика в картере двигателя.
- Отсоединяем остальные провода и колодки.
- Снимаем крышку и ремень.
- Фиксируем зубчатый шкив вала, чтобы он не проворачивался, и выкручиваем крепежный болт.
- Аккуратно снимаем шкив с вала, следя за тем, чтобы не повредить сальник.
- Откручиваем болты и гайку, снимаем заднюю крышку.
- Убираем оставшиеся шланги, колодки и провода.
- В соответствии со схемой ослабляем с помощью ключа «Torx» затяжку десяти болтов ГБЦ.
- Полностью выкручиваем все болты.
- Вынимаем их вместе с шайбами.
- Демонтируем головку.
- Теперь можно снять прокладку ГБЦ.
- Обязательно измерьте болты; если они сильно вытянулись, возможно, стоит их заменить.
- Очистите поверхности, которые будут контактировать с новой прокладкой.
- Устанавливаем новую прокладку, следя за тем, чтобы отверстие для масла находилось между третьим и четвертым цилиндрами.
- Устанавливаем ГБЦ, при этом убедитесь, что валы находятся в верхней мертвой точке.
- Затягивайте болты, следуя указанной схеме, иначе это может привести к неприятным последствиям и нарушению герметичности.
- Также учитывайте момент затяжки, который индивидуален для каждой модели автомобиля.
- Устанавливаем снятые шланги, трубки, колодки и провода в обратном порядке.
- На этом замена завершена.
Не забудьте внимательно следить за работой системы во время поездки, проверяя герметичность и отсутствие негативных признаков.

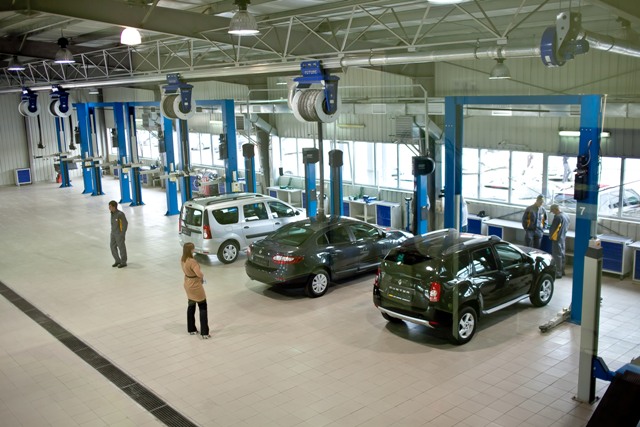

Стоимость установки прокладки ГБЦ
Освоив процесс самостоятельной замены прокладки головки блока цилиндров и обеспечив герметичность системы, вы сможете существенно сэкономить. Для тех, кто не знает, сколько стоит замена прокладки ГБЦ, отметим, что стоимость работ варьируется от 170 до 400 долларов, в зависимости от марки автомобиля. Кроме того, не стоит забывать, что простая замена прокладки крышки головки блока цилиндров также может обойтись недешево.
Читайте также:
Видео «Правильная замена»
В данном видео демонстрируется, как осуществить проверку функционирования системы, а также как самостоятельно заменить неисправные компоненты и подобрать нужные запчасти.
Подбор прокладки ГБЦ
Перед тем как приступить к замене прокладки головки блока цилиндров (ГБЦ), необходимо правильно подобрать новую прокладку. Это важный этап, так как от качества и соответствия прокладки зависит надежность работы двигателя.
Первым шагом в подборе прокладки является определение марки и модели вашего автомобиля. Разные производители могут использовать различные размеры и материалы прокладок, поэтому важно знать точные характеристики вашего двигателя. Обычно информация о прокладке указана в руководстве по эксплуатации автомобиля или на сайте производителя.
Следующим шагом является выбор материала прокладки. Прокладки могут быть изготовлены из различных материалов, таких как:
- Металлические прокладки: Обеспечивают высокую прочность и долговечность, но могут быть дороже.
- Картонные прокладки: Более дешевые, но менее устойчивы к высоким температурам и давлениям.
- Композитные прокладки: Сочетают в себе преимущества различных материалов, обеспечивая хорошую герметичность и устойчивость к нагрузкам.
Также стоит обратить внимание на толщину прокладки. Она должна соответствовать оригинальной прокладке, так как изменение толщины может привести к изменению зазоров в двигателе и, как следствие, к его неправильной работе. Если вы не уверены в толщине, лучше всего обратиться к специалистам или в магазин автозапчастей, где вам помогут подобрать нужный вариант.
Не забудьте также проверить наличие дополнительных элементов, таких как уплотнительные кольца и болты, которые могут понадобиться при установке новой прокладки. В некоторых случаях, особенно если старые болты были повреждены или изношены, рекомендуется заменить их на новые.
Наконец, перед покупкой прокладки стоит ознакомиться с отзывами и рекомендациями других автовладельцев. Это поможет избежать покупки некачественной детали и сэкономит время и деньги в будущем.
Проверка состояния головки блока цилиндров
1. Визуальный осмотр
Первым шагом в проверке состояния головки блока цилиндров является визуальный осмотр. Необходимо внимательно осмотреть поверхность головки на наличие трещин, вмятин или других повреждений. Обратите внимание на места крепления, где могут быть следы перегрева или коррозии. Если вы заметили какие-либо дефекты, это может указывать на необходимость замены головки блока цилиндров.
-
Читайте также:
2. Проверка на плоскостность
Для обеспечения правильной установки новой прокладки необходимо проверить плоскостность головки блока цилиндров. Для этого используйте специальный инструмент — линейку или уровень. Приложите линейку к поверхности головки и проверьте зазоры с помощью щупа. Если зазоры превышают допустимые значения (обычно 0,05 мм), головку следует обработать на фрезерном станке или заменить.
3. Проверка на герметичность
Герметичность головки блока цилиндров также играет важную роль в ее состоянии. Для проверки можно использовать метод, основанный на подаче сжатого воздуха в цилиндры. Закройте все отверстия, кроме одного, и подайте воздух. Если вы заметите утечки, это может указывать на повреждение прокладки или самой головки. В этом случае потребуется замена.
4. Проверка состояния клапанов и седел
При замене прокладки головки блока цилиндров также стоит обратить внимание на состояние клапанов и их седел. Проверьте, нет ли на них износа, коррозии или нагара. Если клапаны повреждены, их необходимо отремонтировать или заменить. Состояние седел также важно, так как они должны обеспечивать надежное уплотнение при закрытии клапанов.
5. Оценка состояния охлаждающей системы
Проблемы с охлаждающей системой могут привести к перегреву и повреждению головки блока цилиндров. Проверьте радиатор, термостат и насос на наличие утечек и загрязнений. Убедитесь, что система охлаждения работает эффективно, и замените любые неисправные компоненты перед установкой новой прокладки.
6. Заключение
Проверка состояния головки блока цилиндров — это важный этап перед заменой прокладки. Тщательный осмотр и диагностика помогут избежать дополнительных проблем в будущем и гарантируют надежную работу двигателя. Если вы обнаружили серьезные повреждения, лучше обратиться к специалистам для профессионального ремонта или замены головки блока цилиндров.
Советы по предотвращению повторных проблем
Чтобы избежать повторных проблем с прокладкой головки блока цилиндров, важно следовать нескольким рекомендациям, которые помогут обеспечить долговечность и надежность вашей работы.
1. Правильная подготовка поверхности: Перед установкой новой прокладки убедитесь, что поверхности головки блока и блока цилиндров тщательно очищены от старой прокладки, грязи и коррозии. Используйте специальный скребок или шлифовальную пасту, чтобы добиться идеальной гладкости. Неровности могут привести к утечкам и перегреву.
2. Использование качественных материалов: Выбирайте прокладки от проверенных производителей. Дешевые аналоги могут не выдержать высоких температур и давлений, что приведет к повторной замене. Обратите внимание на материал прокладки: для высоких температур лучше использовать прокладки из многослойной стали (MLS).
3. Правильный момент затяжки: Следуйте рекомендациям производителя по моменту затяжки болтов головки блока. Используйте динамометрический ключ для точной настройки. Неправильная затяжка может привести к деформации головки и утечкам.
-
Читайте также:
4. Проверка состояния компонентов: При замене прокладки стоит проверить состояние других компонентов, таких как термостат, водяной насос и радиатор. Если они изношены, их также следует заменить, чтобы избежать перегрева двигателя в будущем.
5. Регулярное обслуживание: Проводите регулярные проверки уровня охлаждающей жидкости и масла. Своевременное обнаружение утечек или загрязнений поможет предотвратить серьезные проблемы с двигателем.
6. Следите за температурным режимом: Убедитесь, что система охлаждения работает исправно. Перегрев двигателя может привести к повреждению прокладки и других компонентов. Установите термометр, если его нет, чтобы контролировать температуру двигателя.
7. Избегайте перегрузки двигателя: Не перегружайте двигатель, особенно в условиях высоких нагрузок. Это может привести к повышенному тепловому расширению и, как следствие, к повреждению прокладки.
Следуя этим советам, вы сможете значительно снизить риск повторных проблем с прокладкой головки блока цилиндров и продлить срок службы вашего двигателя.
