Замена прокладки головки блока цилиндров (ГБЦ) на ВАЗ 2106 — важная процедура, которая продлевает срок службы двигателя и улучшает его работу. В статье представлено руководство по самостоятельной замене прокладки ГБЦ с пошаговыми инструкциями и советами. Вы узнаете, какие инструменты и материалы понадобятся, а также как избежать распространенных ошибок. Эта информация будет полезна как опытным автолюбителям, так и новичкам, желающим выполнить ремонт самостоятельно.
Какую функцию выполняет прокладка ГБЦ?
Прокладка головки блока цилиндров находится между головкой блока и цилиндрами, выполняя несколько ключевых функций:
- обеспечивает герметичность соединения головки с блоком цилиндров;
- предотвращает утечку масла и попадание охлаждающей жидкости в цилиндры;
- удерживает высокое давление и температуру внутри двигателя.
Таким образом, она разделяет три основные системы: газораспределение, охлаждение и смазку. Из-за значительных нагрузок прокладка подвержена быстрому износу.
Ниже приведены признаки, указывающие на необходимость ее замены:
- недостаточное давление в одном или нескольких цилиндрах;
- вспенивание охлаждающей жидкости и снижение ее уровня при отсутствии внешних утечек, что может свидетельствовать о попадании газов в систему охлаждения;
- появление эмульсии на масляном щупе и увеличение уровня масла в поддоне, что указывает на наличие антифриза в системе смазки;
- масляные пятна на поверхности охлаждающей жидкости и горловине радиатора могут говорить о повреждении прокладки в области масляного канала;
- белый дым в выхлопных газах и снижение уровня охлаждающей жидкости;
- выдавливание охлаждающей жидкости из расширительного бачка в виде пены свидетельствует о нарушении герметичности одного из цилиндров;
- падение уровня охлаждающей жидкости и перегрев двигателя.
В видео представлены признаки прогара прокладки.
Причины повреждения прокладки могут включать:
- использование некачественных расходных материалов;
- перегрев двигателя;
- неправильная установка цилиндров;
- недостаточный уровень охлаждающей жидкости;
- ошибки при установке головки блока цилиндров.
Процесс замены
При выявлении признаков износа прокладки, необходимо незамедлительно произвести ее замену.
| Этап работы | Необходимые инструменты и материалы | Важные нюансы и советы |
|---|---|---|
| 1. Подготовка к работе | — Набор гаечных ключей (рожковые, накидные, торцевые) | — Убедитесь, что двигатель полностью остыл. |
| — Отвертки (крестовая, плоская) | — Отсоедините клеммы аккумулятора. | |
| — Плоскогубцы, пассатижи | — Слейте охлаждающую жидкость и моторное масло. | |
| — Емкости для слива жидкостей | — Подготовьте чистую рабочую зону. | |
| — Ветошь, чистые тряпки | — Заранее купите новую прокладку ГБЦ, болты ГБЦ (рекомендуется), прокладки впускного/выпускного коллектора, сальники клапанов (при необходимости). | |
| 2. Демонтаж навесного оборудования и ГБЦ | — Набор головок и трещотка | — Снимите воздушный фильтр, карбюратор (или инжектор), впускной и выпускной коллекторы. |
| — Динамометрический ключ (для сборки) | — Отсоедините все шланги, патрубки, провода, идущие к ГБЦ. | |
| — Маркер или краска для меток | — Снимите клапанную крышку. | |
| — Щетка по металлу | — Установите поршень первого цилиндра в ВМТ (верхнюю мертвую точку) по меткам на шкиве коленвала и распредвала. | |
| — Съемник для сальников клапанов (при необходимости) | — Ослабьте и открутите болты крепления ГБЦ в строгой последовательности (от краев к центру). | |
| — Аккуратно снимите ГБЦ. | ||
| 3. Очистка и подготовка поверхностей | — Шпатель, скребок | — Тщательно очистите привалочные поверхности блока цилиндров и ГБЦ от остатков старой прокладки, нагара и грязи. |
| — Мелкозернистая наждачная бумага (Р600-Р800) | — Используйте специальный очиститель для удаления масла и жира. | |
| — Очиститель карбюратора/тормозов | — Проверьте плоскостность ГБЦ и блока цилиндров с помощью металлической линейки и щупов. | |
| — Компрессор (для продувки) | — Очистите резьбовые отверстия для болтов ГБЦ. | |
| 4. Установка новой прокладки и ГБЦ | — Новая прокладка ГБЦ | — Установите новую прокладку ГБЦ на блок цилиндров, соблюдая правильную ориентацию. |
| — Новые болты ГБЦ (рекомендуется) | — Аккуратно установите ГБЦ на место. | |
| — Динамометрический ключ | — Затяните болты ГБЦ в строгой последовательности (от центра к краям) и в несколько этапов, согласно рекомендациям производителя (обычно с определенным моментом и доворотом на угол). | |
| — Не перетягивайте болты, это может повредить прокладку или резьбу. | ||
| 5. Сборка и проверка | — Все снятые ранее детали | — Установите на место все снятые ранее детали: коллекторы, карбюратор/инжектор, клапанную крышку, шланги, провода. |
| — Новые прокладки коллекторов | — Залейте охлаждающую жидкость и моторное масло. | |
| — Антифриз, моторное масло | — Подсоедините клеммы аккумулятора. | |
| — Запустите двигатель и дайте ему поработать на холостом ходу до достижения рабочей температуры. | ||
| — Проверьте отсутствие течей охлаждающей жидкости и масла. | ||
| — После остывания двигателя, рекомендуется повторно проверить затяжку болтов ГБЦ (протяжка). |
Интересные факты
Вот несколько интересных фактов о самостоятельной замене прокладки головки блока цилиндров (ГБЦ) на автомобиле ВАЗ 2106:
-
Термостойкость прокладки: Прокладка ГБЦ на ВАЗ 2106 должна выдерживать высокие температуры и давления, так как она находится между блоком цилиндров и головкой. При замене важно выбирать качественные прокладки, так как низкокачественные могут быстро выйти из строя, что приведет к перегреву двигателя и серьезным повреждениям.
-
Необходимость проверки плоскости: Перед установкой новой прокладки важно проверить плоскость головки блока и блока цилиндров на наличие деформаций. Даже небольшие неровности могут привести к утечкам и снижению компрессии. Для этого можно использовать специальный инструмент, такой как штангенциркуль, или обратиться к профессионалу для проверки.
-
Правильный порядок сборки: При установке головки блока цилиндров необходимо соблюдать правильный порядок затяжки болтов. На ВАЗ 2106 это делается в несколько этапов, начиная с центральных болтов и постепенно переходя к крайним. Это помогает избежать перекосов и обеспечивает равномерное прижатие прокладки, что критично для ее долговечности.
Эти факты подчеркивают важность тщательной подготовки и внимательности при выполнении такой ответственной работы, как замена прокладки ГБЦ.
Читайте также:

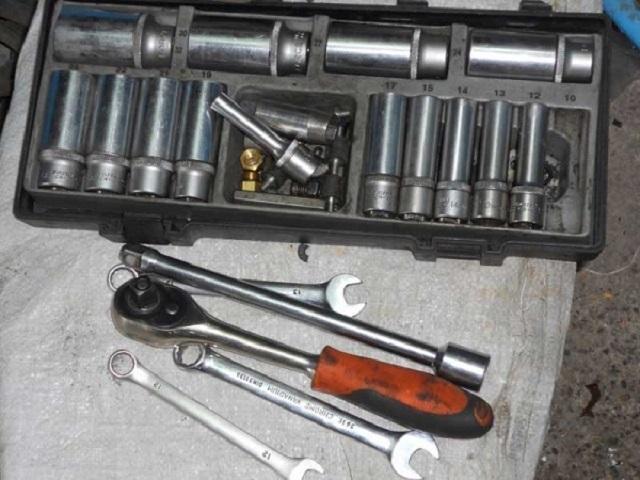

Набор инструментов
Для выполнения процедуры замены потребуется подготовить:
- комплект гаечных ключей;
- плоскогубцы;
- отвертку;
- динамометрический ключ;
- контейнер для охлаждающей жидкости;
- чистую тряпку.
Перед началом замены рекомендуется тщательно вымыть автомобиль, чтобы избежать попадания грязи в разобранный двигатель.
Этапы
Процесс замены прокладки на ВАЗ 2106 включает в себя следующие этапы:
- Начните с отключения аккумулятора, отсоединив минусовую клемму.
- Слейте охлаждающую жидкость в заранее подготовленную емкость.
- Уберите воздухофильтр, крышку клапанов и механизм регулировки воздушной заслонки.
- На следующем этапе совместите метки на распредвале и коленвале, чтобы избежать повторной настройки фаз газораспределения при сборке.
- Затем демонтируйте карбюратор и распределитель зажигания вместе с высоковольтными проводами.
- Ослабьте натяжение цепи ГРМ, открутив гайку натяжителя.
-

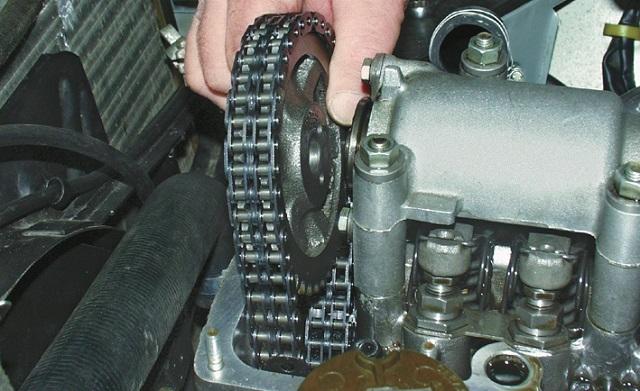

После этого ослабьте крепление шестеренки и снимите ее.
Цепь желательно привязать проволокой, чтобы она не упала в двигатель.
- Далее снимите корпус подшипников вместе с распредвалом.
- Следующий шаг — отсоединение выпускного коллектора от головки блока цилиндров и всех патрубков.
- Ослабьте хомуты и снимите подводящий патрубок радиатора и шланг термостата.
- Затем открутите болт крепления головки блока цилиндров, расположенный рядом с распределителем зажигания.
- После этого выкрутите десять болтов крепления головки блока цилиндров и аккуратно снимите агрегат вместе с болтами.

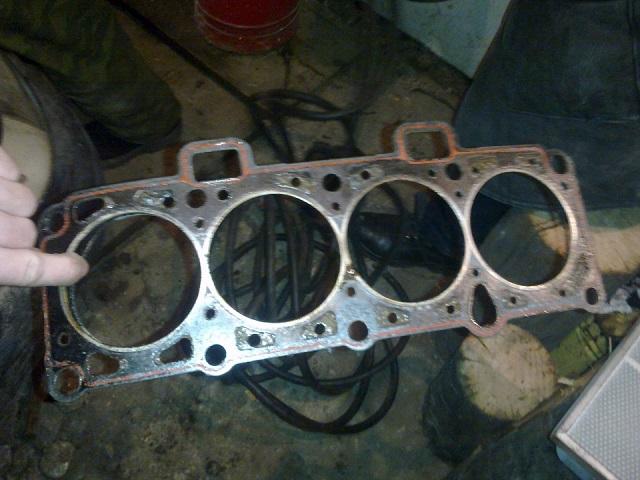

- Удалите старую прокладку.
- Перед установкой новой прокладки тщательно очистите прилегающие поверхности от загрязнений и остатков старой прокладки.
- Обезжирьте соприкасающиеся поверхности и установите новый расходный материал.
- Закручивайте болты головки блока цилиндров с помощью динамометрического ключа, соблюдая указанный в инструкции момент затяжки.
- Затем соберите все в обратном порядке, следя за совпадением меток и регулируя натяжение ремня. Не забудьте отрегулировать клапана.
- После завершения сборки проверьте работу двигателя.
Таким образом, процесс замены прокладки на ВАЗ 2106 завершен.
Эта процедура не представляет особой сложности и может быть выполнена автолюбителем с небольшим опытом в ремонте. Это позволит сэкономить на услугах автосервиса.
Видео «Замена прокладки ГБЦ на классике ВАЗ»
В данном видео показан процесс замены прокладки головки блока цилиндров на классическом автомобиле ВАЗ.
https://youtube.com/watch?v=iP7yBa463wM
Подготовка автомобиля к замене прокладки ГБЦ
Перед тем как приступить к замене прокладки головки блока цилиндров (ГБЦ) на автомобиле ВАЗ 2106, необходимо тщательно подготовить автомобиль и рабочее место. Это поможет избежать неожиданных проблем и упростит процесс замены.
1. Инструменты и материалы
-
Читайте также:
Для выполнения работы вам понадобятся следующие инструменты и материалы:
- Набор ключей и головок (включая торцевые ключи на 10, 12, 13, 14 и 17 мм);
- Отвертки (плоская и крестовая);
- Моментный ключ;
- Ключ для снятия свечей зажигания;
- Ключ для снятия натяжителя ремня;
- Ключ для снятия шкива коленчатого вала;
- Набор для прокладок (новая прокладка ГБЦ, прокладки под впускной и выпускной коллекторы);
- Силиконовый герметик (при необходимости);
- Очиститель для деталей (например, WD-40);
- Тканевые или бумажные полотенца для очистки;
- Контейнер для крепежа и мелких деталей;
- Перчатки и защитные очки.
2. Подготовка рабочего места
Выберите удобное и хорошо освещенное место для работы. Убедитесь, что у вас есть достаточно пространства для размещения всех инструментов и деталей. Рекомендуется использовать подъемник или домкрат для поднятия автомобиля, чтобы обеспечить доступ к двигателю.
3. Отключение аккумулятора
Перед началом работы обязательно отключите аккумулятор, чтобы избежать короткого замыкания и случайного запуска двигателя. Снимите отрицательную клемму с аккумулятора.
4. Слив охлаждающей жидкости
Слейте охлаждающую жидкость из системы. Для этого откройте кран радиатора и дайте жидкости стечь в заранее подготовленный контейнер. Это предотвратит загрязнение рабочего места и позволит избежать пролива жидкости на двигатель.
5. Снятие элементов, мешающих доступу к ГБЦ
Снимите все элементы, которые могут мешать доступу к головке блока цилиндров. Это включает в себя:
-
Читайте также:
- Впускной и выпускной коллекторы;
- Свечи зажигания;
- Ремень ГРМ (если он мешает);
- Крышка ГБЦ;
- Трубки и шланги, подключенные к головке блока.
Обязательно пометьте или запишите порядок снятия деталей, чтобы избежать путаницы при сборке.
6. Проверка состояния деталей
После снятия головки блока цилиндров проверьте ее состояние. Обратите внимание на наличие трещин, деформаций или других повреждений. Если головка блока повреждена, ее необходимо отремонтировать или заменить.
Следуя этим шагам, вы подготовите автомобиль к замене прокладки ГБЦ, что значительно упростит процесс и повысит шансы на успешное завершение работы.
Проверка состояния головки блока цилиндров
Перед тем как приступить к замене прокладки головки блока цилиндров (ГБЦ) на автомобиле ВАЗ 2106, необходимо тщательно проверить состояние самой головки блока. Это важный этап, так как от состояния ГБЦ зависит не только качество установки новой прокладки, но и общая работоспособность двигателя.
Первым делом, необходимо снять головку блока цилиндров. Для этого отключите аккумулятор, снимите все необходимые элементы, такие как впускной и выпускной коллекторы, свечи зажигания, а также другие детали, которые могут мешать доступу к ГБЦ. После этого аккуратно открутите болты крепления головки, следуя порядку, указанному в сервисной документации, чтобы избежать деформации.
После снятия головки блока цилиндров, осмотрите ее на наличие трещин, вмятин и других повреждений. Обратите внимание на состояние поверхности, которая соприкасается с блоком цилиндров. Она должна быть ровной и гладкой. Если вы заметили какие-либо дефекты, такие как коррозия или глубокие царапины, это может указывать на необходимость шлифовки или даже замены головки блока.
Следующим шагом является проверка плоскости ГБЦ с помощью специального инструмента – линейки или штангенциркуля. Убедитесь, что нет искривлений, превышающих допустимые нормы. Если плоскость имеет искривления, это может привести к неправильному прилеганию новой прокладки и, как следствие, к утечкам охлаждающей жидкости или масла.Советы по предотвращению повторных проблем с прокладкой ГБЦ
Замена прокладки головки блока цилиндров (ГБЦ) – это важная процедура, которая требует внимательности и аккуратности. Чтобы избежать повторных проблем с прокладкой, следует учитывать несколько ключевых моментов.
-
Читайте также:
1. Правильный выбор прокладки: При замене прокладки ГБЦ важно выбирать качественные детали. Рекомендуется использовать оригинальные запчасти или проверенные аналоги от известных производителей. Некачественная прокладка может быстро выйти из строя, что приведет к повторным проблемам.
2. Подготовка поверхности: Перед установкой новой прокладки необходимо тщательно подготовить поверхности головки блока и блока цилиндров. Убедитесь, что они чистые и ровные. Для этого можно использовать специальный скребок или шлифовальную пасту. Наличие даже небольших неровностей может привести к утечкам и перегреву двигателя.
3. Правильная установка: Установка прокладки должна производиться с соблюдением всех рекомендаций производителя. Обратите внимание на направление установки прокладки, если оно указано. Также важно следовать порядку затяжки болтов ГБЦ, который обычно указан в сервисной документации. Неправильная затяжка может привести к деформации прокладки и ее быстрому выходу из строя.
4. Контроль температуры двигателя: После замены прокладки необходимо следить за температурой двигателя. Перегрев может вызвать повторное повреждение прокладки. Убедитесь, что система охлаждения работает исправно, и уровень охлаждающей жидкости находится в норме.
5. Регулярное техническое обслуживание: Профилактика – лучший способ избежать проблем. Регулярно проверяйте состояние системы охлаждения, уровень масла и другие важные параметры. Это поможет выявить потенциальные проблемы на ранней стадии и предотвратить серьезные поломки.
6. Использование герметиков: В некоторых случаях использование герметиков может помочь улучшить герметичность соединений. Однако стоит помнить, что это не замена качественной прокладки, а лишь дополнительная мера предосторожности.
Следуя этим советам, вы сможете значительно снизить риск повторных проблем с прокладкой ГБЦ на вашем автомобиле ВАЗ 2106 и продлить срок службы двигателя.
