Замена прокладки головки блока цилиндров (ГБЦ) на ВАЗ 2114 — важная процедура, которую можно выполнить самостоятельно. В статье представим пошаговую инструкцию, полезные советы и видео. Правильная замена прокладки ГБЦ предотвратит проблемы с двигателем, такие как перегрев и потеря компрессии, что сэкономит деньги и время на ремонте.
Необходимость замены
Замена прокладки головки блока цилиндров (ГБЦ) на автомобиле ВАЗ 2114 является обязательной при каждом снятии, независимо от причин, по которым это происходит. Данная прокладка предназначена для одноразового использования, и повторное применение может привести к серьезным повреждениям двигателя.
Прокладка должна соответствовать следующим критериям:
- обладать упругими свойствами;
- быть водо- и маслонепроницаемой;
- выдерживать высокие температуры от выхлопных газов;
- быть стойкой к химическим веществам;
- сохранять свои характеристики на протяжении длительного времени.

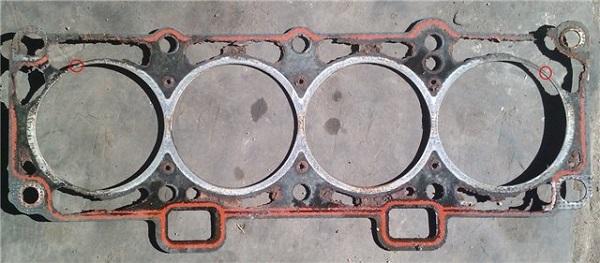

Если прокладка вышла из строя, она не сможет выполнять свои функции, и ее необходимо заменить.
Существует несколько признаков, указывающих на необходимость замены прокладки:
- Наличие запаха выхлопных газов или тосола в бензине.
- Загрязнение тосола маслом.
- Образование значительного количества эмульсии на крышке заливной горловины масла.
- Увеличение уровня масла в поддоне.
- Обильное выделение белого пара из глушителя.
Процесс замены (для 8 клапанного авто)
Процедуру лучше всего выполнять на эстакаде или в смотровой яме. Для работы вам понадобятся:
- динамометрический ключ;
- набор гаечных ключей;
- торцевые головки, включая «Torx»;
- отвертка;
- новая прокладка;
- контейнер для слива охлаждающей жидкости (ОЖ);
- чистые тряпки.
Замена прокладки головки блока цилиндров (ГБЦ) на ВАЗ 2114 своими руками включает следующие этапы:
- В первую очередь необходимо отключить питание автомобиля, отсоединив минусовую клемму от аккумулятора.
- Затем зафиксируйте поршень первого цилиндра в верхней мертвой точке (ВМТ).
- После этого слейте охлаждающую жидкость в подготовленный контейнер.
- Далее нужно сбросить давление в топливной системе, если автомобиль использовался недавно.
- На следующем этапе отсоедините приемную трубу выхлопной системы от выпускного коллектора.
- Снимите крышку ГБЦ. При этом можно отсоединить ресивер и дроссельный узел, а также впускной и выпускной коллекторы.
- Ослабив хомут, удерживающий воздухоподводящий патрубок на дроссельном узле, снимите его вместе со шлангом забора воздуха и корпусом воздушного фильтра.
- На левом торце головки ВАЗ 2114 находятся «массовые провода», которые нужно отсоединить, а также снять топливную рамку с элементами топливной системы.
- Открутив крепежные винты, снимите переднюю крышку и ремень ГРМ. Обязательно зафиксируйте коленвал и распредвал, чтобы они не прокручивались.
- Затем извлеките натяжной ролик и дистанционную шайбу.
- Открутив крепежный болт, снимите зубчатый шкив распредвала.
- Далее снимите заднюю крышку: сначала открутите гайку, удерживающую крышку, затем остальные крепежные болты.

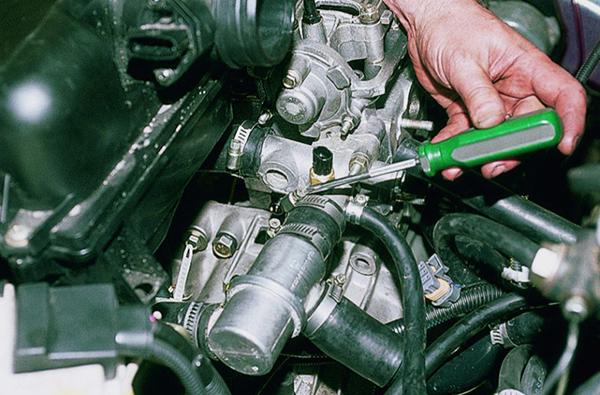

- Используя крестовую отвертку, открутите винты, ослабляя хомуты и последовательно отсоединяя все шланги от выпускного патрубка головки блока цилиндров ВАЗ 2114: подводящий патрубок радиатора, термостат со шлангом, а также шланги дроссельного узла и отопления.
- Открутив крепежные гайки, отсоедините от топливных трубок шланги слива и подачи топлива.
- Далее с помощью шестигранника открутите 10 болтов крепления. Рекомендуется проворачивать их последовательно на половину оборота по определенной схеме, чтобы снять напряжение и избежать деформации крышки. Затем извлеките винты вместе с шайбами.
- На следующем этапе демонтируйте ГБЦ вместе с прокладкой.
- Обязательно очистите соприкасающиеся поверхности от загрязнений и металлической стружки. Также проверьте, чтобы в резьбовых отверстиях крепежных болтов головки не было масла.
- Установите новую прокладку, учитывая 2 центрирующие втулки, так, чтобы отверстие с медной окантовкой, предназначенное для прохождения масла, находилось между третьим и четвертым цилиндрами.
- Прежде чем устанавливать ГБЦ, убедитесь, что на первом цилиндре закрыты оба клапана.
-
Вставьте винты в отверстия и закручивайте их в четыре этапа согласно следующей схеме.
На первом этапе затягивайте винты с моментом 20 Н.м, на втором — 69,4–85,7 Н.м, на третьем — дотяните винты на 90 градусов, на четвертом — окончательно доворачивайте винты на 90 градусов.
- Установив головку блока цилиндров на место, подключите в обратной последовательности все шланги, провода и разъемы датчиков. Устанавливая шкив распредвала, убедитесь, что выступающая часть ступицы обращена к двигателю.
- Далее проверьте и при необходимости отрегулируйте зазоры в приводе клапанов. После установки ремня ГРМ проверьте его натяжение.
| Этап работы | Необходимые инструменты и материалы | Важные советы и нюансы |
|---|---|---|
| 1. Подготовка к работе | — Набор гаечных ключей (рожковые, накидные, торцевые) — Отвертки (крестовая, плоская) — Плоскогубцы — Емкость для слива охлаждающей жидкости и масла — Ветошь, чистые тряпки — Новая прокладка ГБЦ (оригинальная или качественный аналог) — Герметик для прокладок (по необходимости) — Динамометрический ключ — Очиститель карбюратора или обезжириватель — Щетка по металлу (для очистки поверхностей) — Наждачная бумага мелкой зернистости (для финишной очистки) — Новое моторное масло — Новый антифриз |
— Работы проводить на холодном двигателе. — Отключить аккумулятор. — Обеспечить хорошее освещение рабочего места. — Подготовить все необходимые инструменты заранее. — Заранее приобрести новую прокладку ГБЦ и другие расходники. — Сфотографировать расположение шлангов и проводов перед демонтажем. |
| 2. Демонтаж компонентов | — Набор гаечных ключей — Отвертки — Плоскогубцы — Емкость для слива жидкостей |
— Слить охлаждающую жидкость и моторное масло. — Отсоединить все шланги, патрубки, провода, идущие к ГБЦ. — Снять воздушный фильтр и корпус. — Отсоединить впускной и выпускной коллекторы. — Снять крышку клапанов. — Отсоединить ремень ГРМ (предварительно выставив метки). — Открутить болты крепления ГБЦ в определенной последовательности (обычно от краев к центру). |
| 3. Снятие ГБЦ и очистка поверхностей | — Щетка по металлу — Очиститель карбюратора/обезжириватель — Наждачная бумага мелкой зернистости — Ветошь |
— Аккуратно снять головку блока цилиндров. — Тщательно очистить привалочные поверхности блока цилиндров и ГБЦ от остатков старой прокладки, нагара, масла и грязи. — Проверить поверхности на наличие царапин, трещин, деформаций. При необходимости отдать ГБЦ на шлифовку. — Очистить резьбовые отверстия под болты ГБЦ. |
| 4. Установка новой прокладки и ГБЦ | — Новая прокладка ГБЦ — Герметик (по необходимости) — Динамометрический ключ — Новые болты ГБЦ (рекомендуется) |
— Установить новую прокладку ГБЦ на блок цилиндров, соблюдая правильную ориентацию. — Аккуратно установить ГБЦ на место. — Затянуть болты крепления ГБЦ динамометрическим ключом в строгой последовательности и с предписанным моментом затяжки (обычно в несколько этапов). — Использовать новые болты ГБЦ, если это предусмотрено производителем. |
| 5. Сборка и запуск | — Набор гаечных ключей — Отвертки — Плоскогубцы — Новое моторное масло — Новый антифриз |
— Установить ремень ГРМ по меткам. — Присоединить все шланги, патрубки, провода. — Установить впускной и выпускной коллекторы. — Установить крышку клапанов. — Залить новое моторное масло и антифриз. — Подключить аккумулятор. — Запустить двигатель, проверить на наличие течей и посторонних шумов. — Прогреть двигатель до рабочей температуры, проверить уровень жидкостей. |
Интересные факты
Вот несколько интересных фактов о замене прокладки головки блока цилиндров на ВАЗ 2114:
Читайте также:
-
Симптомы неисправности: Перед заменой прокладки головки блока цилиндров важно обратить внимание на симптомы, такие как перегрев двигателя, утечка охлаждающей жидкости или появление масла в системе охлаждения. Эти признаки могут указывать на необходимость замены прокладки, и их игнорирование может привести к более серьезным повреждениям двигателя.
-
Правильная подготовка: Перед началом работы рекомендуется тщательно подготовить все необходимые инструменты и материалы, включая новый комплект прокладок, герметик, ключи и динамометрический ключ. Также стоит уделить внимание чистоте рабочего места, чтобы избежать попадания грязи и посторонних частиц в двигатель.
-
Технология установки: При установке новой прокладки важно соблюдать правильный порядок затяжки болтов головки блока цилиндров. Обычно это делается в несколько этапов с использованием динамометрического ключа для достижения необходимого момента затяжки. Неправильная затяжка может привести к повторной утечке и повреждению двигателя.
Заключение
Замена прокладки головки блока цилиндров на ВАЗ 2114 своими силами не представляет особой сложности, если придерживаться правильной последовательности действий и рекомендаций. Для удобства предлагается соответствующее видео. Чтобы замена прошла успешно, необходимо учитывать следующие моменты:
- Участки блока, требующие герметизации, должны быть тщательно обезжирены, а остатки старой прокладки полностью удалены;
- Резьбовые отверстия следует очистить от грязи и масла;
- Поверхности, которые будут соприкасаться в местах герметизации, должны быть ровными. Если имеются небольшие дефекты, их можно устранить с помощью оселка. В случае значительных повреждений на поверхности головки блока цилиндров потребуется шлифовка;
- При установке прокладки важно точно отцентрировать её по направляющим элементам, иначе это может негативно сказаться на работе двигателя в будущем;
- При замене прокладки рекомендуется также обновить все болты на блоке;
- Под болты стоит использовать подкладные шайбы.
При установке головки блока цилиндров на ВАЗ 2114 следует быть особенно внимательным, так как появление царапин на прокладке и соприкасающихся поверхностях недопустимо.
Видео «Замена прокладки»
В этом видео демонстрируется процесс.
Подготовка к замене
Инструменты и материалы
Перед началом замены прокладки головки блока цилиндров (ГБЦ) на ВАЗ 2114 необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся:
- Набор ключей (включая торцевые и рожковые)
- Динамометрический ключ
- Отвертки (плоские и крестовые)
- Ключ для свечей зажигания
- Ключ для снятия натяжителя ремня ГРМ
- Съемник для шкива коленвала (если требуется)
- Набор для замены прокладки ГБЦ (новая прокладка, герметик)
- Очиститель карбюратора или специальный очиститель для двигателя
- Тканевые или бумажные полотенца для удаления масла и грязи
- Контейнер для хранения мелких деталей
Подготовка автомобиля
Перед началом работы убедитесь, что автомобиль находится на ровной поверхности. Откройте капот и отключите аккумулятор, чтобы избежать короткого замыкания. Снимите все элементы, которые могут мешать доступу к головке блока цилиндров, такие как:
- Воздушный фильтр
- Кожух ремня ГРМ
- Система впуска (если требуется)
- Трубки и шланги, подключенные к ГБЦ
Слив жидкости
Перед снятием головки блока цилиндров необходимо слить охлаждающую жидкость. Для этого откройте кран радиатора и дайте жидкости стечь в подготовленный контейнер. Также рекомендуется слить масло из двигателя, чтобы избежать загрязнения при разборке.
Снятие головки блока цилиндров
После подготовки автомобиля и слива всех жидкостей можно приступать к снятию головки блока цилиндров. Сначала открутите все болты крепления ГБЦ, следуя порядку, указанному в сервисной документации. Обычно это делается в несколько этапов, начиная с центральных болтов и постепенно переходя к краям. После того как все болты будут сняты, аккуратно поднимите головку блока цилиндров, избегая повреждения прокладки и прилегающих поверхностей.
Очистка поверхностей
После снятия ГБЦ необходимо тщательно очистить поверхности блока и головки от остатков старой прокладки и герметика. Используйте очиститель карбюратора и металлическую щетку или шпатель, чтобы не повредить алюминиевые поверхности. Убедитесь, что все загрязнения удалены, так как это обеспечит надежное прилегание новой прокладки.
-
Читайте также:
Установка новой прокладки
Перед установкой новой прокладки убедитесь, что она соответствует модели вашего автомобиля. Установите прокладку на место, следуя указаниям производителя. Обратите внимание на правильное расположение всех отверстий и вырезов. После этого установите головку блока цилиндров обратно, соблюдая порядок затяжки болтов, указанный в сервисной документации.
Завершение работы
После установки головки блока цилиндров и затяжки болтов, соберите все снятые элементы в обратном порядке. Залейте новое масло и охлаждающую жидкость. Подключите аккумулятор и проверьте работу двигателя. Убедитесь, что нет утечек и все системы функционируют корректно.
Необходимые инструменты и материалы
Перед тем как приступить к замене прокладки головки блока цилиндров на ВАЗ 2114, необходимо подготовить все необходимые инструменты и материалы. Это позволит избежать лишних задержек в процессе работы и обеспечит более качественный результат.
Инструменты:
- Набор ключей и головок: Вам понадобятся как обычные, так и торцевые ключи различных размеров. Особенно важны ключи на 10, 12, 13, 14 и 17 мм.
- Динамометрический ключ: Этот инструмент необходим для правильного затяжки болтов головки блока, что критично для предотвращения утечек и повреждений.
- Отвертки: Плоские и крестовые отвертки помогут вам открутить различные элементы, такие как крышки и крепления.
- Ключ для свечей зажигания: Если у вас есть свечи, которые нужно снять, этот инструмент будет незаменим.
- Плоскогубцы и пассатижи: Эти инструменты могут понадобиться для работы с хомутами и другими крепежами.
- Магнитный захват: Полезен для извлечения мелких деталей, которые могут упасть в труднодоступные места.
- Ключ для натяжителя ремня ГРМ: Если вы планируете снимать ремень ГРМ, этот инструмент будет необходим.
Материалы:
- Новая прокладка головки блока цилиндров: Выбирайте качественную прокладку, желательно оригинальную или от проверенного производителя.
- Герметик: В некоторых случаях может потребоваться герметик для обеспечения герметичности соединений.
- Масло для двигателя: После завершения работы не забудьте залить новое масло, чтобы избежать повреждения двигателя.
- Охлаждающая жидкость: Также потребуется новая охлаждающая жидкость, так как старая может быть загрязнена.
- Чистящие средства: Используйте специальные очистители для удаления старого герметика и загрязнений с поверхности головки и блока.
Подготовив все перечисленные инструменты и материалы, вы сможете приступить к замене прокладки головки блока цилиндров на вашем автомобиле ВАЗ 2114. Помните, что тщательная подготовка — залог успешного выполнения работы.
Советы по предотвращению ошибок
При замене прокладки головки блока цилиндров (ГБЦ) важно учитывать множество нюансов, чтобы избежать распространенных ошибок и обеспечить надежную работу двигателя после ремонта. Вот несколько советов, которые помогут вам избежать проблем в процессе замены.
1. Тщательная подготовка
Перед началом работы убедитесь, что у вас есть все необходимые инструменты и запчасти. Вам понадобятся: ключи, отвертки, динамометрический ключ, набор для снятия ГБЦ, а также новая прокладка и герметик (если это предусмотрено). Также стоит подготовить чистое рабочее место, чтобы избежать загрязнения деталей.
2. Правильная диагностика
Перед заменой прокладки важно убедиться, что проблема действительно в ней. Проверьте наличие масла в охлаждающей жидкости и наоборот, а также следы перегрева. Если двигатель перегревался, возможно, потребуется проверить и другие компоненты, такие как головка блока на предмет деформации.
3. Снятие ГБЦ
При снятии головки блока цилиндров следите за тем, чтобы не повредить другие компоненты. Запоминайте порядок снятия болтов, так как они могут иметь разные размеры и длину. Рекомендуется использовать динамометрический ключ для их затяжки при установке, чтобы избежать повреждения резьбы.
4. Очистка поверхностей
Перед установкой новой прокладки обязательно очистите поверхности ГБЦ и блока от старой прокладки и загрязнений. Используйте специальный очиститель и металлический скребок, чтобы не повредить алюминиевые поверхности. Неправильная очистка может привести к утечкам и другим проблемам.
5. Правильная установка прокладки
Убедитесь, что новая прокладка установлена правильно, с учетом всех направлений и меток. Некоторые прокладки имеют специальную сторону, которая должна быть обращена к блоку или головке. Следуйте инструкциям производителя и не забывайте про герметик, если это предусмотрено.
6. Затяжка болтов
Затягивайте болты ГБЦ в правильном порядке и с нужным моментом. Обычно это делается в несколько этапов: сначала с небольшим моментом, затем с увеличением до рекомендованного значения. Неправильная затяжка может привести к деформации головки и утечкам.
7. Проверка после сборки
После завершения сборки двигателя запустите его и дайте поработать на холостом ходу. Проверьте наличие утечек и следите за температурой. Если все в порядке, можно начинать эксплуатацию, но рекомендуется периодически проверять уровень масла и охлаждающей жидкости в течение первых нескольких дней.
Следуя этим советам, вы сможете минимизировать риск ошибок и обеспечить надежную работу вашего автомобиля после замены прокладки головки блока цилиндров.
