Замена прокладки головки блока цилиндров (ГБЦ) на ВАЗ 2112 — важная процедура, доступная каждому автолюбителю с базовыми навыками. В статье рассмотрим процесс замены прокладки ГБЦ на 16-клапанном двигателе, предоставив пошаговые инструкции и фотографии. Вы узнаете, как диагностировать необходимость замены, какие инструменты и материалы понадобятся, а также получите советы по предотвращению распространенных ошибок. Эта информация поможет сэкономить время и деньги, а также повысит уверенность в выполнении ремонта.
Когда пора менять?
Прокладка выполняет функцию уплотнения соединения между головкой и блоком цилиндров. Существует несколько типов прокладок:
- Асбестовые. Их основное преимущество заключается в низкой усадке и высокой способности к восстановлению.

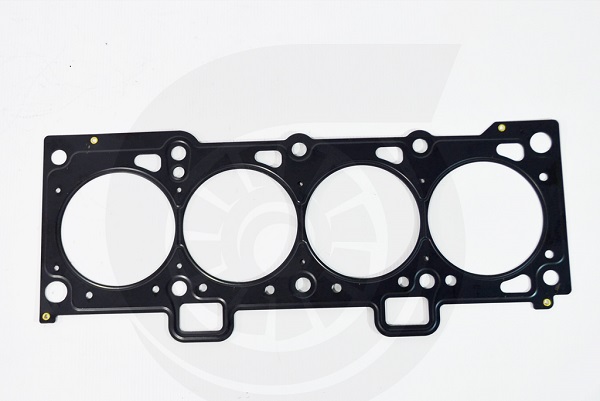

- Металлические. Это одни из самых надежных и качественных материалов, используемых в данной области.
- Безасбестовые. Эти прокладки часто применяются в качестве комплектующих для ремонта. Их главные достоинства: эластичность, термостойкость и упругость.
Срок замены на ВАЗ 2112 с 16 клапанами указан в руководстве, однако это не единственная причина для замены. Существует несколько признаков, указывающих на необходимость замены прокладки:
- утечка моторного масла в области соединения;
- наличие белого пара в выхлопных газах, что свидетельствует о попадании охлаждающей жидкости в цилиндры;
- появление пены на горловине расширительного бачка при попадании отработанных газов в систему охлаждения;
- масляные пятна в охлаждающей жидкости (ОЖ) указывают на проблемы с герметичностью соединения;
- белый налет на масляном щупе говорит о том, что в моторном масле присутствует тосол, что может быть следствием повреждения прокладки.
Процесс замены для 16 клапанного авто
Процесс обслуживания автомобилей ВАЗ 2112 с 8- и 16-клапанными двигателями имеет много общего. Для его выполнения вам понадобятся:
- комплект накидных и гаечных ключей;
- динамометрический ключ;
- новые расходные материалы;
- емкость для слива охлаждающей жидкости;
- чистые тряпки.
Для более комфортного выполнения процедуры рекомендуется использовать эстакаду или смотровую яму.
| Этап работы | Необходимые инструменты и материалы | Важные советы и нюансы |
|---|---|---|
| Подготовка к работе | Набор гаечных ключей (рожковые, накидные, торцевые), отвертки (крестовая, плоская), плоскогубцы, емкость для слива охлаждающей жидкости, ветошь, перчатки, защитные очки. | Убедитесь, что двигатель полностью остыл. Отключите аккумулятор. Подготовьте чистое и хорошо освещенное рабочее место. |
| Демонтаж навесного оборудования | Ключи для откручивания болтов крепления генератора, стартера, впускного и выпускного коллекторов, топливной рампы, патрубков системы охлаждения. | Аккуратно отсоединяйте все электрические разъемы и шланги, запоминая их расположение или делая фото. Слейте охлаждающую жидкость и моторное масло. |
| Снятие головки блока цилиндров (ГБЦ) | Торцевой ключ для болтов ГБЦ (обычно E-профиль), динамометрический ключ. | Откручивайте болты ГБЦ в строгой последовательности, указанной в руководстве по ремонту (обычно от краев к центру). Ослабляйте их постепенно, в несколько этапов. |
| Очистка и подготовка поверхностей | Металлическая щетка, скребок, наждачная бумага мелкой зернистости, очиститель карбюратора или обезжириватель, ветошь. | Тщательно очистите привалочные поверхности блока цилиндров и ГБЦ от остатков старой прокладки, нагара и грязи. Проверьте поверхности на отсутствие царапин и деформаций. |
| Установка новой прокладки и ГБЦ | Новая прокладка ГБЦ, новые болты ГБЦ (рекомендуется), динамометрический ключ, герметик (при необходимости). | Установите новую прокладку ГБЦ, соблюдая правильную ориентацию. Установите ГБЦ на место. Затягивайте болты ГБЦ в строгой последовательности и с предписанным моментом затяжки, используя динамометрический ключ. Обычно затяжка производится в несколько этапов. |
| Сборка навесного оборудования | Те же инструменты, что и для демонтажа. | Устанавливайте все снятые компоненты в обратном порядке. Проверьте надежность всех соединений и затяжку болтов. |
| Заполнение систем и проверка | Охлаждающая жидкость, моторное масло. | Залейте новую охлаждающую жидкость и моторное масло. Запустите двигатель и дайте ему поработать на холостом ходу, следя за температурой и отсутствием течей. Проверьте уровень жидкостей после прогрева и остывания двигателя. |
Интересные факты
Вот несколько интересных фактов о замене прокладки головки блока цилиндров на ВАЗ 2112:
-
Симптомы неисправности: Перед заменой прокладки головки блока цилиндров важно знать симптомы её неисправности. Это могут быть перегрев двигателя, утечка охлаждающей жидкости, появление белого дыма из выхлопной трубы или масло, смешанное с охлаждающей жидкостью. Эти признаки могут помочь диагностировать проблему до начала ремонта.
-
Правильная подготовка: Замена прокладки требует тщательной подготовки. Важно не только снять головку блока цилиндров, но и проверить её на наличие деформаций и трещин. Для этого можно использовать специальный инструмент — штангенциркуль или линейку. Если головка деформирована, её нужно будет отдать на шлифовку.
-
Ключевые моменты установки: При установке новой прокладки необходимо соблюдать порядок затяжки болтов головки блока цилиндров, который указан в руководстве по ремонту. Это важно для равномерного распределения давления и предотвращения повторного выхода из строя прокладки. Также стоит использовать новый комплект болтов, так как старые могут потерять свою прочность.
Эти факты помогут вам лучше понять процесс замены прокладки и избежать распространенных ошибок.
Этапы
- Прежде всего, необходимо отключить питание автомобиля, сняв минусовую клемму с аккумулятора.
- Затем следует слить тосол в заранее подготовленную емкость.
- Если ремонт производится после поездки, важно сбросить давление в топливной системе. Для этого нужно нажать на защелку и отсоединить провода топливного насоса от остальных проводов.
- На следующем этапе отсоединяем приемную трубу выхлопной системы от выпускного коллектора.
- Далее снимаем термостат.
- После того как откручены гайки крепления кронштейна, его нужно отвести в сторону.
- Поскольку меняется только прокладка, головка блока цилиндров демонтируется вместе с распредвалами.
- Вместе с головкой блока цилиндров также снимаются корпус подшипников и топливная рампа.
- Затем отсоединяем датчик, который показывает уровень давления масла в двигателе, а также датчик положения распредвалов.
- Далее ослабляем болт натяжителя и снимаем ГРМ, после чего убираем натяжной ролик.
- Зубчатый шкив необходимо зафиксировать, чтобы он не вращался. Затем откручиваем крепежный болт и снимаем его с шайбой.
- Далее, с помощью двух отверток, аккуратно снимаем шкив с распредвала.
- На следующем этапе отсоединяем систему охлаждения и датчик температуры охлаждающей жидкости.

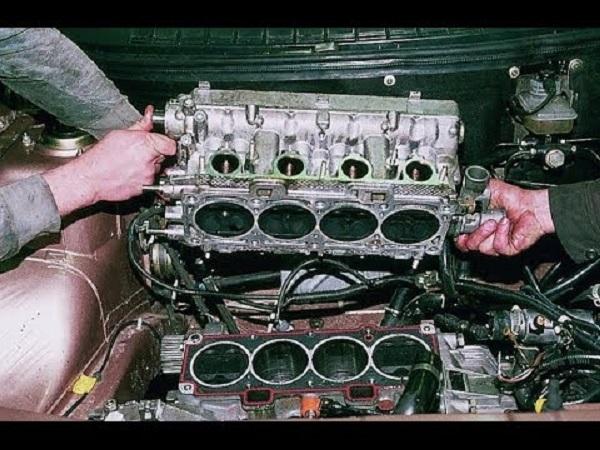

- Для окончательного демонтажа на силовом агрегате с 16 клапанами нужно вывернуть болты согласно схеме и извлечь их вместе с шайбами.
- При снятии головки блока цилиндров также убирается старая прокладка.
- Перед установкой нового расходного материала поверхность соединения следует очистить от остатков старой прокладки и загрязнений.
- Резьбовые отверстия необходимо очистить от охлаждающей жидкости и моторного масла.
- Новый расходник устанавливается по направляющим втулкам. Отверстие для масла должно быть расположено в соответствии с изображением.
- Прежде чем установить головку блока цилиндров на место, важно проверить все метки на валах.
- Винты закручиваются согласно схеме на фото в четыре этапа. Момент затяжки болтов указан в инструкции по эксплуатации ВАЗ 2112.
- Сборка производится в обратном порядке.
- После завершения сборки необходимо выполнить регулировку клапанов и натяжение ремня ГРМ.
Таким образом, процесс замены прокладки головки блока цилиндров на ВАЗ 2112 с 16 клапанами не представляет особой сложности, главное — соблюдать правильную последовательность разборки и сборки.
Читайте также:
Видео «Проверка прокладки ГБЦ на ВАЗ 2112»
В данном видео вы узнаете, как определить, требуется ли замена прокладки головки блока цилиндров.
Необходимые инструменты и материалы
Для успешной замены прокладки головки блока цилиндров (ГБЦ) на автомобиле ВАЗ 2112 вам понадобятся определенные инструменты и материалы. Подготовка к работе — это важный этап, который поможет избежать неприятностей в процессе ремонта.
Инструменты
- Набор ключей и головок: Вам понадобятся как обычные, так и торцевые ключи различных размеров. Рекомендуется иметь набор с размерами от 10 до 19 мм, так как именно такие размеры чаще всего используются на ВАЗ 2112.
- Торцевой ключ с удлинителем: Удлинитель поможет добраться до труднодоступных болтов, особенно в области крепления ГБЦ.
- Динамометрический ключ: Этот инструмент необходим для правильной затяжки болтов головки блока, что крайне важно для предотвращения утечек и повреждений.
- Отвертки: Плоские и крестовые отвертки понадобятся для снятия различных элементов, таких как крышка клапанов и другие детали.
- Ключ для свечей зажигания: Если вы планируете снимать свечи, этот инструмент будет необходим.
- Ключ для натяжителя ремня ГРМ: Если вы планируете снимать ремень ГРМ, этот ключ поможет вам в этом процессе.
- Плоскогубцы и кусачки: Эти инструменты могут понадобиться для снятия хомутов и других креплений.
- Лопатка или скребок: Для удаления старой прокладки и герметика с поверхности ГБЦ и блока цилиндров.
Материалы
- Новая прокладка головки блока цилиндров: Обязательно выбирайте качественную прокладку, соответствующую спецификациям вашего автомобиля. Лучше всего использовать оригинальные запчасти или проверенные аналоги.
- Герметик: В некоторых случаях может потребоваться герметик для обеспечения надежного соединения. Выбирайте герметик, который подходит для работы с высокими температурами и маслами.
- Антифриз: После замены прокладки может понадобиться доливка или замена охлаждающей жидкости.
- Масло для двигателя: Если вы планируете менять масло после ремонта, подготовьте новое масло и фильтр.
Подготовив все необходимые инструменты и материалы, вы сможете приступить к замене прокладки головки блока цилиндров на ВАЗ 2112 с минимальными трудностями и максимальной эффективностью.
Советы по предотвращению проблем после замены
После замены прокладки головки блока цилиндров (ГБЦ) важно следовать нескольким рекомендациям, чтобы избежать повторных проблем и обеспечить надежную работу двигателя. Вот несколько советов, которые помогут вам в этом процессе:
- Проверка состояния ГБЦ: Перед установкой новой прокладки обязательно проверьте головку блока на наличие трещин и деформаций. Если поверхность головки повреждена, это может привести к утечкам и другим проблемам. В случае необходимости, головку следует отдать на шлифовку.
- Очистка поверхности: Убедитесь, что обе поверхности (ГБЦ и блока цилиндров) тщательно очищены от старой прокладки и нагара. Используйте специальные скребки и очистители, чтобы избежать повреждения поверхности. Наличие остатков старой прокладки может привести к утечкам и неправильному прижиму.
- Правильная установка прокладки: Установите новую прокладку, следуя указаниям производителя. Убедитесь, что прокладка правильно расположена и не перекошена. Неправильная установка может вызвать утечки и перегрев двигателя.
- Контроль момента затяжки: При затяжке болтов головки блока цилиндров следуйте рекомендациям по моменту затяжки, указанным в сервисной документации. Обычно затяжка производится в несколько этапов, начиная с центральных болтов и постепенно переходя к крайним. Это поможет избежать деформации ГБЦ.
- Проверка системы охлаждения: После завершения замены прокладки проверьте систему охлаждения на наличие утечек. Запустите двигатель и дайте ему поработать на холостом ходу, следя за температурой. Убедитесь, что термостат и радиатор функционируют должным образом.
- Замена масла: Рекомендуется заменить масло и масляный фильтр после замены прокладки. Это поможет удалить возможные загрязнения и остатки антифриза, которые могли попасть в масло во время работы двигателя с поврежденной прокладкой.
- Пробный заезд: После завершения всех работ сделайте пробный заезд. Обратите внимание на работу двигателя, отсутствие посторонних звуков и утечек. Если все в порядке, можно считать замену успешной.
Следуя этим советам, вы сможете минимизировать риск возникновения проблем после замены прокладки головки блока цилиндров и обеспечить надежную работу вашего автомобиля на долгие годы.
Частые ошибки при замене прокладки ГБЦ
Замена прокладки головки блока цилиндров (ГБЦ) – это ответственный процесс, и даже небольшие ошибки могут привести к серьезным проблемам с двигателем. Рассмотрим наиболее распространенные ошибки, которые могут возникнуть при выполнении этой процедуры.
1. Неправильная подготовка поверхности. Перед установкой новой прокладки необходимо тщательно очистить поверхность головки блока и блока цилиндров от старой прокладки и загрязнений. Наличие остатков старой прокладки или грязи может привести к утечкам и перегреву двигателя. Используйте специальные скребки и очистители, чтобы добиться идеальной чистоты.
2. Игнорирование проверки плоскостности. После очистки поверхности обязательно проверьте плоскостность головки блока и блока цилиндров. Для этого можно использовать специальный инструмент – штангенциркуль или линейку. Если плоскость деформирована, необходимо провести шлифовку, иначе новая прокладка не обеспечит должной герметичности.
-
Читайте также:
3. Неправильная установка прокладки. Убедитесь, что прокладка установлена в правильном положении. На прокладке обычно есть метки или вырезы, которые должны совпадать с соответствующими элементами двигателя. Установка прокладки в неправильном положении может привести к утечкам и повреждению двигателя.
4. Неправильный порядок затяжки болтов. Затяжка болтов головки блока цилиндров должна производиться в строгом порядке и с соблюдением рекомендованного момента затяжки. Обычно это делается в несколько этапов, начиная с центральных болтов и постепенно переходя к крайним. Неправильный порядок или недостаточный момент затяжки могут привести к деформации головки блока и утечкам.
5. Пренебрежение моментом затяжки. Используйте динамометрический ключ для точного соблюдения рекомендованного момента затяжки болтов. Недостаточная или чрезмерная затяжка может привести к повреждению прокладки и головки блока. Всегда следуйте рекомендациям производителя по моменту затяжки.
6. Необратимая установка дополнительных элементов. При замене прокладки ГБЦ может потребоваться снять и установить другие элементы, такие как впускной и выпускной коллекторы, распределительный вал и т.д. Убедитесь, что все элементы установлены обратно в правильном порядке и с соблюдением всех рекомендаций по затяжке.
7. Игнорирование проверки системы охлаждения. После завершения замены прокладки обязательно проверьте систему охлаждения на наличие утечек и уровень охлаждающей жидкости. Неправильная работа системы охлаждения может привести к перегреву двигателя и повреждению новой прокладки.
Избегая этих распространенных ошибок, вы сможете успешно заменить прокладку головки блока цилиндров на ВАЗ 2112 и обеспечить надежную работу двигателя. Помните, что тщательность и внимание к деталям – ключевые факторы в этом процессе.
