При ремонте головки блока цилиндров (ГБЦ) на ВАЗ 2110 правильная затяжка болтов критически важна для надежности и долговечности двигателя. Неправильная затяжка может вызвать утечки, перегрев и другие серьезные проблемы. В статье рассмотрим порядок затяжки ГБЦ на ВАЗ 2110, полезные советы и рекомендации, а также предоставим фото и видео материалы для выполнения процедуры и избежания распространенных ошибок.
В каких случаях требуется затяжка блока?
Затяжка болтов становится актуальной в тех случаях, когда требуется снять головку блока цилиндров для замены прокладки или ремонта отдельных компонентов. Некоторые владельцы автомобилей советуют проводить затяжку после определенного пробега или по истечении определенного времени эксплуатации модели ВАЗ 2110. Важно помнить, что перед установкой головки блока цилиндров всегда следует использовать новую прокладку.

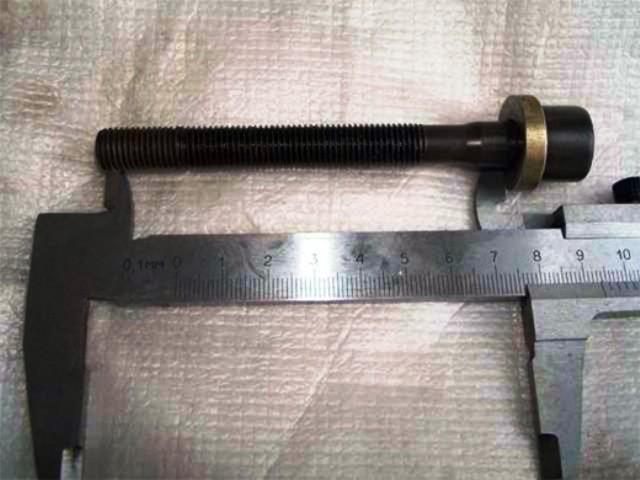

Повторное использование старой прокладки, даже если она выглядит вполне удовлетворительно, может не обеспечить нужного результата. Новая прокладка стоит недорого и доступна практически в любом магазине автозапчастей для автомобилей ВАЗ 2110. Также стоит учитывать, что болты, фиксирующие головку блока цилиндров, со временем подвергаются износу и могут немного вытягиваться под постоянным напряжением. Повторная установка болтов возможна, но только в том случае, если их длина не превышает 9,5 сантиметров.
Кроме того, на болтах не должно быть повреждений или ржавчины. Однако, учитывая их невысокую стоимость, разумнее будет приобрести новый комплект болтов, чем рисковать качеством сборки.
Процесс и схема затяжки (на 8 клапанном авто)
Как уже упоминалось, процесс затягивания болтов головки блока цилиндров (ГБЦ) на восьмиклапанном и шестнадцатиклапанном двигателе имеет много общего. Момент затяжки в обоих случаях идентичен, однако порядок откручивания и затягивания болтов значительно различается. Перед установкой новой или восстановленной головки блока цилиндров ВАЗ 2110 крайне важно тщательно очистить поверхности, которые будут соприкасаться. Использование наждачной бумаги, напильников или других жестких инструментов для этой цели крайне нежелательно, так как они могут повредить эти поверхности.
Неаккуратная очистка может привести к нарушению герметичности системы блока цилиндров, что может вызвать серьезные проблемы. Для качественной подготовки поверхности существуют специальные химические средства, которые можно приобрести в магазине. Эти жидкости наносятся на участки, где могут остаться следы старой прокладки или другие загрязнения, и оставляются на некоторое время для растворения. После этого их аккуратно удаляют, и поверхность становится идеально чистой.
| Этап затяжки | Момент затяжки | Угол доворота |
|---|---|---|
| 1 | 20 Нм | — |
| 2 | 70 Нм | — |
| 3 | — | 90° |
| 4 | — | 90° |
Интересные факты
Вот несколько интересных фактов о порядке затяжки головки блока цилиндров на ВАЗ 2110:
-
Специфический порядок затяжки: При затяжке головки блока цилиндров на ВАЗ 2110 важно следовать определенному порядку, чтобы обеспечить равномерное распределение усилия и избежать деформации. Обычно затяжка производится в несколько этапов, начиная с центральных болтов и постепенно переходя к краям. Это помогает избежать перекоса головки.
-
Критическая важность момента затяжки: Для головки блока цилиндров ВАЗ 2110 рекомендуется использовать момент затяжки около 10-12 кгс·м (или 98-117 Н·м) в зависимости от типа болтов. Неправильный момент затяжки может привести к утечкам масла, перегреву двигателя и даже к его поломке.
-
Использование новых болтов: При ремонте головки блока цилиндров рекомендуется использовать новые болты, так как старые могут потерять свои свойства и не обеспечивать необходимую затяжку. Это особенно важно, так как болты подвергаются значительным нагрузкам и могут растягиваться, что приводит к снижению их прочности.
Эти факты подчеркивают важность правильного подхода к ремонту двигателя и соблюдения технологий для обеспечения его надежной работы.
Необходимые инструменты
- динамометрический ключ;
- штангенциркуль;
- средство для обработки поверхностей;
- вороток;
- новая прокладка;
- новые болты;
- тряпка.
Читайте также:
Этапы
После установки головки можно приступить к затяжке болтов.
- Установите все болты в соответствующие отверстия. Важно! На болтах и в отверстиях не должно быть ржавчины. Если она присутствует, обязательно удалите ее с помощью специальных средств. Для облегчения вкручивания можно смазать болты.

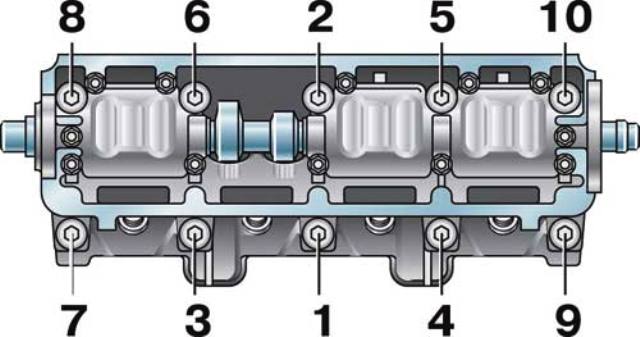

- Начинаем закручивать болты по схеме для ВАЗ 2110, выполняя четыре круга с использованием динамометрического ключа.
- На первом круге затягиваем до 20 Н·м (2 кгс·м).
- На втором круге затягиваем в диапазоне 69,4-85,7 Н·м (7,1-8,7 кгс·м).
- Затем, следуя схеме, с помощью ключа докручиваем на девяносто градусов.
- Далее, на четвертом круге, докручиваем еще на девяносто градусов.
- Проверьте выполненную работу. В местах соединения головки блока цилиндров с блоком ВАЗ 2110 не должно быть перекосов. Прокладка не должна быть выдавлена.
Процесс затяжки головки блока цилиндров можно считать завершенным. Как вы могли убедиться, ничего сложного в этом нет, и, выполнив работу один раз, в следующий раз вы сможете сделать это практически на автомате. Мы предлагаем вам видео, которое поможет лучше понять процесс.
Видео «Ремонт ГБЦ ВАЗ»
В данном видео демонстрируется не только процесс затяжки болтов на ВАЗ 2110, но и другие этапы восстановления этого элемента.
Проверка состояния прокладки ГБЦ
Перед началом затяжки головки блока цилиндров (ГБЦ) на ВАЗ 2110 необходимо тщательно проверить состояние прокладки ГБЦ. Это важный этап, так как от качества прокладки зависит герметичность соединения и, соответственно, работоспособность двигателя.
Первым делом следует визуально осмотреть прокладку на наличие повреждений. Обратите внимание на трещины, порывы или другие механические повреждения. Если прокладка имеет явные дефекты, ее необходимо заменить на новую, так как использование поврежденной прокладки может привести к утечкам охлаждающей жидкости или масла, а также к перегреву двигателя.
Также важно проверить, нет ли на прокладке следов перегрева. Это можно определить по изменению цвета материала, а также по наличию обгоревших участков. Если вы заметили такие изменения, это может свидетельствовать о том, что двигатель работал в условиях перегрева, что также может потребовать замены прокладки.
Следующий шаг — это проверка поверхности головки блока и блока цилиндров на наличие деформаций. Для этого можно использовать специальный инструмент, например, линейку или штангенциркуль. Поверхности должны быть ровными и гладкими. Если вы обнаружите искривления, их необходимо устранить, иначе новая прокладка не обеспечит должной герметичности.
Не забудьте также проверить, нет ли на прокладке следов коррозии или окисления, особенно если двигатель долгое время не использовался. Коррозия может ослабить прокладку и привести к ее преждевременному выходу из строя.
Если все проверки прошли успешно и прокладка находится в хорошем состоянии, можно переходить к следующему этапу — затяжке головки блока цилиндров. Однако, если вы обнаружили какие-либо дефекты, рекомендуется заменить прокладку на новую, чтобы избежать проблем в будущем.
Советы по предотвращению перегрева двигателя
Перегрев двигателя является одной из самых распространенных проблем, с которыми сталкиваются владельцы автомобилей, в том числе и ВАЗ 2110. Чтобы избежать этой неприятности, необходимо следовать нескольким простым, но эффективным рекомендациям.
Во-первых, регулярно проверяйте уровень охлаждающей жидкости в системе. Недостаток антифриза может привести к перегреву, поэтому важно следить за его состоянием и при необходимости доливать. Также стоит обратить внимание на состояние радиатора: он должен быть чистым и не иметь повреждений, которые могут препятствовать нормальному теплообмену.
Во-вторых, следите за работой термостата. Этот элемент отвечает за поддержание оптимальной температуры двигателя. Если термостат заедает в закрытом положении, это может привести к перегреву. Регулярная диагностика и замена термостата при необходимости помогут избежать проблем.
Третьим важным аспектом является состояние водяного насоса. Он обеспечивает циркуляцию охлаждающей жидкости по системе. Если насос работает неправильно или изношен, это может привести к перегреву. Рекомендуется проверять его работоспособность и заменять при первых признаках неисправности.
Не менее важно следить за состоянием ремня привода водяного насоса. Если ремень изношен или ослаблен, это может привести к снижению эффективности работы насоса. Регулярная проверка и замена ремня помогут избежать перегрева.
Также стоит помнить о регулярном техническом обслуживании автомобиля. Замена масла, фильтров и других расходных материалов в соответствии с рекомендациями производителя поможет поддерживать двигатель в хорошем состоянии и предотвратить его перегрев.
Наконец, избегайте перегрузки автомобиля, особенно в жаркую погоду. Чрезмерные нагрузки могут привести к повышению температуры двигателя, что в свою очередь увеличивает риск перегрева. Учитывайте условия эксплуатации и старайтесь не превышать допустимые нагрузки на автомобиль.
Следуя этим простым советам, вы сможете значительно снизить риск перегрева двигателя вашего ВАЗ 2110 и продлить срок службы автомобиля.
-
Читайте также:
Частота проверки и повторной затяжки головки блока цилиндров
После установки головки блока цилиндров необходимо провести первичную затяжку болтов в соответствии с установленными рекомендациями. Однако, даже после завершения ремонта, важно помнить, что со временем, под воздействием температуры и вибраций, затяжка может ослабевать. Поэтому рекомендуется периодически проверять и при необходимости повторно затягивать болты ГБЦ.
Оптимальный интервал для проверки затяжки болтов ГБЦ составляет 1000-1500 километров пробега после первого запуска двигателя. Это время позволяет оценить, насколько хорошо установлена головка и нет ли утечек. Если в процессе эксплуатации автомобиля возникают подозрения на ослабление затяжки, такие как появление стуков, утечек или перегрев двигателя, необходимо немедленно проверить затяжку.
При повторной затяжке болтов ГБЦ следует соблюдать определенный порядок и использовать динамометрический ключ для достижения необходимого момента затяжки. Обычно рекомендуется затягивать болты в несколько этапов, начиная с меньшего момента и постепенно увеличивая его до рабочего значения. Это позволяет равномерно распределить нагрузку и избежать деформации головки блока.
Также стоит отметить, что в некоторых случаях, особенно после капитального ремонта двигателя, может потребоваться повторная затяжка через 5000-10000 километров пробега. Это связано с тем, что новые прокладки и детали могут «усаживаться» в процессе эксплуатации, что также может привести к ослаблению затяжки.
В заключение, регулярная проверка и повторная затяжка головки блока цилиндров на ВАЗ 2110 — это важная процедура, которая помогает поддерживать двигатель в исправном состоянии и продлевает его срок службы. Не пренебрегайте этим этапом, чтобы избежать более серьезных проблем в будущем.
