Затяжка болтов головки блока цилиндров (ГБЦ) — важный этап ремонта и обслуживания двигателя ВАЗ 2109. Правильная затяжка обеспечивает надежное соединение головки и блока цилиндров, предотвращая утечки охлаждающей жидкости и масла, а также способствуя оптимальной работе двигателя. В статье рассмотрим порядок затяжки болтов ГБЦ, предоставим схемы и полезные фото и видеоинструкции для автовладельцев.

Регулировка момента затяжки болтов

Чтобы выполнить все корректно и избежать ошибок, необходимо строго следовать установленным правилам и соблюдать последовательность действий.

Подтяжку следует осуществлять исключительно с помощью специального динамометрического ключа, который обеспечивает контроль за моментом затяжки.

Сначала, используя динамометрический ключ, устанавливаем держатель в нулевое положение. Это означает, что показания устройства равны моменту исходной позиции. Затем нужно обратить внимание на показания прибора при начале крепежа. Вращая держатель, следим за показателями. Если момент остается неизменным, это свидетельствует о том, что крепеж может подвергаться растяжению, и это нормально. Если момент резко увеличивается, необходимо добиться движения болта, что указывает на недостаточное растяжение держателя. В этом случае требуется стабилизация.

Во время эксплуатации автомобиля болты, фиксирующие цилиндры, постоянно подвергаются различным нагрузкам. Они регулярно нагреваются и остывают, что со временем приводит к разрушению структуры крепежей.

Для всех силовых агрегатов существуют определенные правила, которые необходимо соблюдать в процессе работы:

1. Строго следуйте данным, указанным в практическом руководстве к ВАЗ 2109.
2. Регулировка выполняется только с использованием динамометрического ключа. Применение других инструментов не обеспечит правильное выполнение этой задачи.
3. Используйте только исправные болты.
4. Перед началом работы обязательно проверьте состояние держателей.
5. Точно придерживайтесь рекомендованных производителем показателей момента затяжки.

Наиболее важные данные о регулировке содержатся в аннотации к каждому конкретному автомобилю. Поэтому необходимо внимательно изучить и следовать указанным рекомендациям. В процессе эксплуатации транспортного средства важно строго соблюдать все требования производителя и регулярно проводить диагностику автомобиля. Правильная и отлаженная работа силового агрегата ВАЗ 2109 предотвращает необходимость в регулировке держателей головки блока цилиндров.

Поскольку головка является сложным узлом, ремонтные работы следует проводить только при полной уверенности в своих действиях, строго соблюдая порядок выполнения работ. При обнаружении отклонений в работе двигателя немедленно проведите его диагностику. Это поможет избежать более дорогостоящих ремонтов.

Порядок обтяжки гбц ВАЗ 8-клапанный двигатель

Необходимые инструменты

• динамометрический гаечный ключ;
• штангенциркуль или измерительная линейка.

Интересные факты

Вот несколько интересных фактов о процессе и порядке затяжки болтов головки блока цилиндров (ГБЦ) на ВАЗ 2109:

1. Специфический порядок затяжки: Затяжка болтов ГБЦ на ВАЗ 2109 осуществляется в определённом порядке, который помогает равномерно распределить давление по всей поверхности головки. Обычно это делается в несколько этапов, начиная с центральных болтов и постепенно переходя к краям. Такой подход предотвращает деформацию головки и обеспечивает её надежное прилегание к блоку цилиндров.

2. Критическая важность момента затяжки: Правильный момент затяжки болтов ГБЦ имеет решающее значение для предотвращения утечек масла и охлаждающей жидкости, а также для избежания повреждений двигателя. Для ВАЗ 2109 рекомендуется использовать динамометрический ключ, чтобы обеспечить точность затяжки, что особенно важно для предотвращения перегрева и последующего выхода из строя двигателя.

3. Материалы и технологии: Болты ГБЦ на ВАЗ 2109 изготавливаются из высокопрочных сталей, что позволяет им выдерживать значительные нагрузки и температуры. Современные технологии обработки и покрытия болтов также способствуют повышению их долговечности и устойчивости к коррозии, что важно для надежной работы двигателя в различных условиях эксплуатации.

Протяжка ГБЦ (Головка Блока Цилиндров) на ВАЗ 2109, 2114, 2110 8 клапанов. МОМЕНТ Затяжки болтов ГБЦ

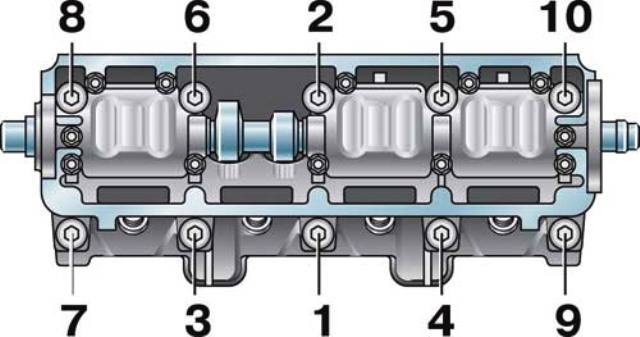

Схема затяжки

Схема затяжки головки блока цилиндров (ГБЦ) аналогична той, что применяется на стандартных моделях, и начинать следует с центральной части. Процесс выполняется в четыре этапа.

• Первоначальная затяжка с моментом 2,0 кгс/м
• Вторая затяжка с моментом 7,5 — 8,5 кгс/м
• Доводим на 90 градусов.
• Повторно доводим на 90 градусов.

Для лучшего понимания, давайте подробнее рассмотрим этот процесс:

1. Используя динамометрический ключ, затягиваем болты в порядке, указанном на схеме, до момента 2,0 кгс/см.
2. Затем повторно проходим по всем болтам и дотягиваем их до 8 кгс*м.
3. После этого докручиваем на 90 градусов.
4. В завершение, снова проходим по всем болтам, добавляя еще 90 градусов.

Важно! На 16-клапанных силовых агрегатах болты можно использовать повторно, при условии, что их длина не превышает 95 миллиметров.

В противном случае их необходимо заменить. Длину следует измерять вместе с шайбой. Не пытайтесь заменить динамометрический ключ другим инструментом, так как это может привести к непредсказуемым последствиям.

Видео «Протяжка ГБЦ»

В данном видео квалифицированный эксперт детально объясняет, как правильно выполнять работы с головкой блока цилиндров (ГБЦ) и какие инструменты для этого понадобятся. На модели ВАЗ 2109 процесс осуществляется по аналогичной схеме.

https://youtube.com/watch?v=YsGF6eI1L34

Подготовка поверхности головки блока цилиндров

Перед началом процесса затяжки болтов головки блока цилиндров (ГБЦ) на ВАЗ 2109 необходимо тщательно подготовить поверхность ГБЦ. Это критически важный этап, который напрямую влияет на качество и долговечность соединения. Неправильная подготовка может привести к утечкам, перегреву и другим серьезным проблемам.

Первым шагом в подготовке является очистка поверхности ГБЦ от старого герметика, масла и других загрязнений. Для этого рекомендуется использовать специальные очистители, которые помогут удалить остатки старого материала, не повредив саму поверхность. Важно, чтобы поверхность была абсолютно чистой, так как любые загрязнения могут стать причиной неравномерного распределения давления при затяжке.

После очистки следует внимательно осмотреть поверхность на наличие трещин, вмятин или других повреждений. Если такие дефекты обнаружены, необходимо провести их ремонт или заменить ГБЦ. Даже небольшие повреждения могут привести к серьезным последствиям, таким как потеря компрессии или перегрев двигателя.

Далее, необходимо проверить плоскостность поверхности ГБЦ. Для этого можно использовать специальный инструмент – штангенциркуль или линейку. Плоскость должна быть ровной, без искривлений. Если плоскостность нарушена, потребуется шлифовка поверхности, чтобы обеспечить идеальное прилегание головки к блоку цилиндров.

После всех вышеописанных действий рекомендуется обработать поверхность ГБЦ специальным антикоррозийным средством, чтобы предотвратить образование ржавчины и коррозии в будущем. Это особенно важно, если автомобиль будет эксплуатироваться в условиях повышенной влажности или в регионах с агрессивным климатом.

На завершающем этапе подготовки можно нанести новый герметик на поверхность, если это предусмотрено конструкцией. Важно следовать рекомендациям производителя по выбору и нанесению герметика, чтобы обеспечить надежное соединение.

Таким образом, тщательная подготовка поверхности головки блока цилиндров является залогом успешной затяжки болтов и долговечности работы двигателя. Пропуск этого этапа может привести к серьезным проблемам в будущем, поэтому к нему следует подходить с максимальной ответственностью.

Проверка состояния болтов и прокладки ГБЦ

Перед началом процесса затяжки болтов головки блока цилиндров (ГБЦ) на ВАЗ 2109 необходимо тщательно проверить состояние как самих болтов, так и прокладки ГБЦ. Это критически важный этап, который поможет избежать серьезных проблем в будущем, таких как утечки масла или охлаждающей жидкости, а также перегрев двигателя.

Первым делом следует осмотреть болты на наличие видимых повреждений. Обратите внимание на:

• Коррозию: Если на болтах присутствуют ржавчина или другие виды коррозии, это может ослабить их прочность и надежность. В таком случае рекомендуется заменить болты на новые.
• Трещины и деформации: Болты не должны иметь трещин, сколов или значительных деформаций. Даже небольшие повреждения могут привести к их поломке при затяжке.
• Износ резьбы: Проверьте резьбу болтов на наличие износа. Если резьба повреждена или стерта, это также является основанием для замены болтов.

После проверки болтов необходимо оценить состояние прокладки ГБЦ. Прокладка должна быть целой, без трещин, порывов или других повреждений. Обратите внимание на следующие моменты:

• Целостность: Прокладка не должна иметь видимых повреждений, таких как разрывы или прогары. Даже небольшие дефекты могут привести к утечкам.
• Состояние уплотнительных поверхностей: Убедитесь, что уплотнительные поверхности прокладки не имеют следов перегрева или других повреждений. Это может указывать на проблемы с охлаждением двигателя.
• Чистота: Прокладка должна быть чистой, без остатков старого герметика или других загрязнений. Это обеспечит надежное уплотнение при установке.

Если в процессе проверки были выявлены какие-либо дефекты, рекомендуется заменить поврежденные компоненты. Использование новых болтов и прокладки ГБЦ обеспечит надежность соединения и предотвратит возможные проблемы в будущем.

После завершения проверки и при необходимости замены болтов и прокладки можно переходить к следующему этапу — подготовке к затяжке болтов ГБЦ, следуя установленным рекомендациям и порядку.

Проверка зазоров и герметичности после затяжки

После завершения процесса затяжки болтов головки блока цилиндров (ГБЦ) на ВАЗ 2109 крайне важно провести проверку зазоров и герметичности. Это поможет избежать возможных проблем, связанных с утечками масла или охлаждающей жидкости, а также обеспечит надежную работу двигателя в целом.

Первым шагом в проверке является визуальный осмотр. Убедитесь, что все болты затянуты равномерно и не имеют видимых повреждений. Обратите внимание на наличие следов масла или охлаждающей жидкости вокруг болтов, что может указывать на их неполную герметичность.

Следующим этапом является проверка зазоров. Для этого необходимо использовать щупы или специальные измерительные инструменты. Зазоры между головкой блока и цилиндрами должны соответствовать заводским нормам. Если зазоры превышают допустимые значения, это может привести к потере компрессии и снижению мощности двигателя.

Также рекомендуется провести тест на герметичность системы. Для этого можно использовать манометр, подключив его к системе охлаждения. Нагрейте двигатель до рабочей температуры и проверьте, сохраняется ли давление в системе. Если давление падает, это может свидетельствовать о наличии утечек.

Кроме того, стоит обратить внимание на уровень масла и охлаждающей жидкости. Если уровень жидкости снижается без видимых причин, это может указывать на проблемы с герметичностью. В таком случае необходимо провести более детальную диагностику.

Не забывайте, что проверка зазоров и герметичности после затяжки болтов ГБЦ — это важный этап, который поможет избежать серьезных поломок в будущем. Регулярное обслуживание и контроль состояния двигателя позволят продлить его срок службы и обеспечить надежную работу автомобиля.
