Замена головки блока цилиндров на ВАЗ 2114 — задача, с которой сталкиваются автолюбители, стремящиеся поддерживать автомобиль в исправном состоянии. В статье рассмотрим процесс замены головки блока цилиндров, предоставив пошаговые инструкции, советы и наглядные фото и видео материалы. Эта информация поможет избежать распространенных ошибок и упростит выполнение работы, что сэкономит время и деньги на ремонте.
За что отвечает головка блока цилиндров?
Головка блока цилиндров представляет собой крышку для модели ВАЗ 2114, основная задача которой заключается в закрытии блока цилиндров. Однако, помимо этой функции, она выполняет и другие важные роли, критически необходимые для функционирования двигателя. Во время работы мотора в головку поступает газовоздушная смесь, а также осуществляется отвод выхлопных газов через выпускной коллектор.
Когда пора менять головку блока
Головка блока цилиндров является достаточно надежным элементом, и ее замена или ремонт происходят довольно редко. На автомобилях отечественного производства, как правило, необходимость в снятии возникает из-за утечек в цилиндрах или износа прокладки.
Также головку блока могут снимать для доработки. Процесс демонтажа и замены, независимо от количества клапанов, в целом несложен, однако требует определенных навыков и опыта. Поэтому, если вы впервые собираетесь снимать ГБЦ, будет разумно пригласить более опытного автолюбителя в качестве помощника. Лучше всего, если этот человек уже сталкивался с подобной работой или даже проводил доработку или ремонт данного узла.
| Этап работы | Необходимые инструменты и материалы | Важные нюансы и советы |
|---|---|---|
| 1. Подготовка к снятию ГБЦ | — Набор гаечных ключей и головок (8, 10, 12, 13, 17, 19 мм) — Отвертки (крестовая, плоская) — Плоскогубцы — Емкость для слива охлаждающей жидкости (ОЖ) и масла — Ветошь — Перчатки |
— Дайте двигателю остыть полностью. — Отсоедините клеммы аккумулятора. — Слейте ОЖ и моторное масло. — Сфотографируйте расположение всех шлангов и проводов перед их отсоединением. |
| 2. Демонтаж навесного оборудования и коллекторов | — Ключи и головки соответствующих размеров — Маркер или бирки для маркировки проводов и шлангов |
— Отсоедините все шланги, провода и трубки, подходящие к ГБЦ (топливные, вакуумные, охлаждения, датчики). — Снимите воздушный фильтр и корпус. — Отсоедините выпускной коллектор от приемной трубы. — Отсоедините впускной коллектор. — Снимите ремень ГРМ (предварительно установив метки). |
| 3. Снятие ГБЦ | — Ключ для болтов ГБЦ (обычно 12-гранная головка на 12 или 13 мм) — Динамометрический ключ (для последующей затяжки) — Монтажка или рычаг (для аккуратного отделения ГБЦ) |
— Откручивайте болты ГБЦ в строгой последовательности (обычно от краев к центру, по спирали). — Откручивайте болты постепенно, в несколько этапов, ослабляя их равномерно. — Аккуратно отделите ГБЦ от блока, избегая повреждения поверхности. — Снимите старую прокладку ГБЦ. |
| 4. Подготовка к установке новой ГБЦ | — Очиститель карбюратора или обезжириватель — Металлическая щетка (для очистки резьбы болтов) — Новая прокладка ГБЦ (оригинальная или качественный аналог) — Новые болты ГБЦ (рекомендуется) |
— Тщательно очистите привалочные поверхности блока цилиндров и новой ГБЦ от остатков старой прокладки, нагара и грязи. — Проверьте плоскостность ГБЦ (при необходимости обратитесь к специалистам для шлифовки). — Очистите резьбу в блоке цилиндров. — Убедитесь, что все каналы (масляные, охлаждающие) чистые. |
| 5. Установка новой ГБЦ | — Новая прокладка ГБЦ — Новые болты ГБЦ (если используются) — Динамометрический ключ |
— Установите новую прокладку ГБЦ на блок цилиндров, соблюдая ориентацию. — Аккуратно установите ГБЦ на блок, совместив отверстия. — Вкрутите новые болты ГБЦ (или старые, если они в хорошем состоянии) вручную. — Затягивайте болты ГБЦ в строгой последовательности (от центра к краям, по спирали) и с определенным моментом затяжки, указанным в руководстве по ремонту (обычно в несколько этапов с дотяжкой на определенный угол). |
| 6. Сборка и запуск | — Все ранее снятые инструменты и материалы — Новые прокладки для коллекторов (рекомендуется) — Новое моторное масло — Новая охлаждающая жидкость |
— Установите ремень ГРМ, соблюдая метки. — Установите впускной и выпускной коллекторы с новыми прокладками. — Подсоедините все шланги, провода и трубки согласно сделанным ранее фотографиям или маркировке. — Залейте новое моторное масло и охлаждающую жидкость. — Подсоедините клеммы аккумулятора. — Запустите двигатель, проверьте на наличие утечек и посторонних шумов. — Прогрейте двигатель до рабочей температуры, дайте ему остыть и проверьте уровень ОЖ и масла. |
Интересные факты
Вот несколько интересных фактов о замене головки блока цилиндров на ВАЗ 2114 своими руками:
-
Тщательная подготовка: Перед началом работы важно подготовить все необходимые инструменты и запчасти. Это включает в себя не только новую головку блока цилиндров, но и прокладки, болты крепления и, возможно, новые свечи зажигания. Правильная подготовка поможет избежать лишних затрат времени и усилий.
-
Проверка плоскости: После снятия старой головки блока цилиндров рекомендуется проверить плоскость блока и головки на наличие деформаций. Даже небольшие неровности могут привести к утечкам и снижению эффективности работы двигателя. В некоторых случаях может потребоваться шлифовка поверхности.
-
Правильная затяжка: При установке новой головки блока цилиндров очень важно соблюдать порядок и момент затяжки болтов. Неправильная затяжка может привести к повреждению головки или блока, а также к утечкам масла и охлаждающей жидкости. Рекомендуется использовать динамометрический ключ и следовать рекомендациям производителя по моменту затяжки.
Эти факты помогут вам лучше понять процесс замены головки блока цилиндров и избежать распространенных ошибок.
Этапы работы
Для выполнения замены и ремонта могут потребоваться определенные инструменты, которые редко можно найти в автомобиле у водителя. Нет смысла их приобретать, лучше взять на время у друзей или знакомых.
Инструменты
- динамометрический инструмент;
- комплект ключей;
- насадки для торцевых ключей;
- звёздочные ключи;
- отверточный инструмент.
Процесс
- В первую очередь необходимо отключить минусовые клеммы аккумулятора.
- Затем выставляем поршень первого цилиндра в верхнюю мертвую точку.
- Далее сливаем тосол.
- Уменьшаем давление в топливной системе.
- Также следует отсоединить приемную трубу выхлопной системы от коллектора.
- Демонтируем крышку головки блока цилиндров.
- Снимаем все шланги, патрубки и электрические провода, запоминая или отмечая, куда что подключено, чтобы избежать путаницы при сборке.
- Выкручиваем три болта, которые крепят крышку ремня распредвала.
- Убираем крышку.
- Снимаем ремень газораспределительного механизма.
- Обязательно фиксируем валы, чтобы они не прокручивались.
- Выкручиваем болты, которые крепят шкив к распредвалу.
- Снимаем шкив с распредвала.
- Далее откручиваем гайку, удерживающую заднюю крышку распредвала.
- Выкручиваем оставшиеся болты и снимаем крышку.
- Немного ослабляем затяжку десяти болтов, которые фиксируют головку, в строго определенном порядке.
- Затем полностью выкручиваем болты и извлекаем их с шайбами.
- Полностью снимаем головку блока цилиндров.
- Если головка прилипла к прокладке, вставляем отвертку или другой инструмент под коллектор и, используя его как рычаг, приподнимаем головку.
- Полностью снимаем ГБЦ.
- Осторожно удаляем остатки старой прокладки, чтобы не повредить поверхности. Лучше всего использовать специальные жидкости для этой цели.
- После очистки поверхностей, ремонта или доработки, можно приступать к установке новой головки блока цилиндров.
- В первую очередь устанавливаем новую прокладку.
- Убедитесь, что валы находятся в верхней мертвой точке, а клапаны первого цилиндра закрыты.
- Вставляем болты.
- Начинаем их затяжку с помощью динамометрического ключа.
- Затяжка производится в четыре этапа: первый – 20 кгс/м; второй – 7,1–8,7 кгс/м; третий – докручиваем болты на 90 градусов; четвертый – еще раз докручиваем на 90 градусов.
- Затем устанавливаем снятое оборудование. Многие записывают процесс демонтажа на видео или делают фотографии для упрощения сборки.
- После завершения всех работ необходимо отрегулировать зазоры в клапанном приводе ВАЗ 2114 и правильно натянуть ремень привода распредвала. Если вы освоите эти работы самостоятельно, сможете значительно сэкономить средства.
Видео «Замена прокладки»
В данном видео демонстрируется процесс. Ремонт системы клапанов и доработка головки выполняются по аналогичной схеме.
Читайте также:
Подбор новой головки блока цилиндров
Перед тем как приступить к замене головки блока цилиндров (ГБЦ) на ВАЗ 2114, необходимо правильно подобрать новую деталь. Головка блока цилиндров является ключевым элементом двигателя, и ее выбор напрямую влияет на его работу и долговечность.
Первым шагом в подборе новой ГБЦ является определение типа двигателя вашего автомобиля. ВАЗ 2114 может быть оснащен различными модификациями двигателей, поэтому важно знать точную модель и год выпуска. Это поможет избежать ошибок при покупке и гарантирует совместимость детали.
Существует несколько вариантов головок блока цилиндров для ВАЗ 2114:
- Оригинальные запчасти — это детали, произведенные заводом-изготовителем. Они обеспечивают высокое качество и надежность, но могут иметь высокую цену.
- Аналоги — это головки, произведенные сторонними компаниями. Они могут быть дешевле оригинальных, но важно выбирать проверенные бренды, чтобы избежать проблем с качеством.
- Б/у детали — использование бывших в употреблении головок может быть экономичным вариантом, однако необходимо тщательно проверять их состояние, чтобы не столкнуться с скрытыми дефектами.
При выборе новой ГБЦ также стоит обратить внимание на следующие аспекты:
- Материал — головки могут быть изготовлены из алюминия или чугуна. Алюминиевые головки легче и лучше отводят тепло, но могут быть более подвержены повреждениям. Чугунные головки более прочные, но тяжелее.
- Качество обработки — важно, чтобы поверхность головки была ровной и не имела трещин или других дефектов. Неровности могут привести к плохой герметизации и перегреву двигателя.
- Совместимость с другими компонентами — убедитесь, что новая головка подходит к вашему двигателю и совместима с другими элементами, такими как прокладка ГБЦ, клапаны и распредвал.
Не забудьте также проверить наличие всех необходимых комплектующих, таких как прокладки, болты и другие элементы, которые могут понадобиться для установки новой головки. Это поможет избежать задержек в процессе замены и обеспечит качественный результат.
В заключение, правильный выбор головки блока цилиндров для ВАЗ 2114 — это залог успешной замены и долгой службы вашего автомобиля. Уделите этому этапу достаточно внимания, и вы сможете избежать многих проблем в будущем.
Подготовка автомобиля к замене
Перед тем как приступить к замене головки блока цилиндров (ГБЦ) на ВАЗ 2114, необходимо тщательно подготовить автомобиль и рабочее место. Это поможет избежать неприятных ситуаций и упростит процесс замены.
1. Подготовка рабочего места
Выберите удобное и хорошо освещенное место для работы. Убедитесь, что у вас есть достаточно пространства для размещения всех необходимых инструментов и деталей. Рекомендуется использовать поддон для сбора масла и других жидкостей, чтобы избежать загрязнения окружающей среды.
-
Читайте также:
2. Инструменты и материалы
Перед началом работы подготовьте все необходимые инструменты и материалы. Вам понадобятся:
- Набор ключей и головок (включая торцевые ключи на 10, 12, 13, 14, 17 и 19 мм);
- Отвертки (плоская и крестовая);
- Динамометрический ключ;
- Ключ для снятия свечей зажигания;
- Ключ для снятия ремня ГРМ;
- Набор для замены прокладок;
- Очиститель карбюраторов или специальный очиститель для двигателя;
- Новый комплект прокладок для ГБЦ;
- Масло для двигателя и антифриз;
- Перчатки и защитные очки.
3. Подготовка автомобиля
Перед началом работ убедитесь, что двигатель остыл. Это предотвратит ожоги и упростит процесс разборки. Затем выполните следующие шаги:
- Отключите аккумулятор, чтобы избежать короткого замыкания;
- Слейте охлаждающую жидкость из системы. Для этого откройте кран радиатора и дайте жидкости стечь в подготовленный контейнер;
- Слейте масло из двигателя, открутив масляный поддон;
- Снимите все элементы, которые могут мешать доступу к ГБЦ, такие как воздухозаборник, крышка клапанов, свечи зажигания и ремень ГРМ;
- Запомните или сделайте фотографии расположения проводов и шлангов, чтобы облегчить сборку после замены.
4. Проверка состояния деталей
Перед установкой новой головки блока цилиндров рекомендуется проверить состояние других компонентов двигателя. Обратите внимание на:
- Состояние поршней и цилиндров;
- Состояние клапанов и направляющих;
- Отсутствие трещин и повреждений на блоке цилиндров;
- Состояние прокладок и уплотнителей.
Если вы заметили какие-либо повреждения, их следует устранить до установки новой ГБЦ. Это поможет избежать проблем в будущем и обеспечит надежную работу двигателя.
После завершения всех подготовительных работ вы будете готовы к самой замене головки блока цилиндров. Убедитесь, что у вас есть все необходимые инструменты и материалы под рукой, чтобы процесс прошел гладко и без задержек.

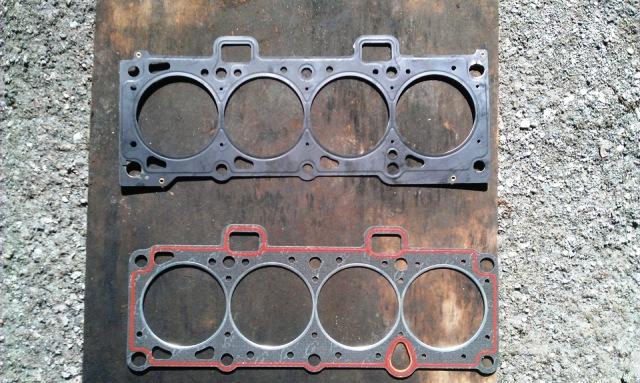

Проверка и установка новых прокладок и уплотнителей
Перед установкой головки блока цилиндров (ГБЦ) на ВАЗ 2114 необходимо тщательно проверить и установить новые прокладки и уплотнители. Это критически важный этап, так как от качества этих элементов зависит герметичность соединений и, соответственно, работоспособность двигателя.
Первым шагом является демонтаж старой прокладки. Для этого аккуратно снимите головку блока цилиндров, если она еще не была снята. Убедитесь, что поверхность блока цилиндров очищена от остатков старой прокладки и грязи. Используйте специальный скребок или металлическую щетку, чтобы не повредить поверхность блока. После этого протрите поверхность чистой тряпкой и обезжирьте ее.
Теперь перейдем к выбору новой прокладки. Для ВАЗ 2114 рекомендуется использовать прокладки, изготовленные из качественных материалов, таких как многослойная стальная прокладка (MLS) или прокладка из композитных материалов. Обратите внимание на толщину прокладки, она должна соответствовать оригинальным спецификациям. При покупке прокладки убедитесь, что она подходит именно для вашего двигателя.
Перед установкой новой прокладки проверьте ее на наличие дефектов: трещин, порезов или других повреждений. Если вы заметили какие-либо недостатки, лучше заменить прокладку на новую. Убедитесь, что прокладка правильно ориентирована и соответствует конфигурации блока и головки.
Установка прокладки должна производиться на чистую и сухую поверхность. Убедитесь, что прокладка полностью легла на блок цилиндров, без перекосов и зазоров. Если у вас есть возможность, используйте специальный герметик для прокладок, который поможет улучшить герметичность соединения. Наносите герметик равномерно, избегая излишков, которые могут попасть в двигатель.
После установки прокладки, проверьте состояние всех уплотнителей, таких как уплотнители клапанов и сальники. Если они изношены или повреждены, их также следует заменить. Уплотнители должны быть установлены на чистую и смазанную маслом поверхность, чтобы избежать повреждений при установке.
После завершения всех подготовительных работ можно приступать к установке головки блока цилиндров. Убедитесь, что все элементы установлены правильно, и следуйте рекомендациям по моменту затяжки болтов ГБЦ, указанным в технической документации. Это поможет избежать проблем с герметичностью и продлит срок службы двигателя.
