Головка блока цилиндров (ГБЦ) — ключевой элемент двигателя внутреннего сгорания, влияющий на его работу и эффективность. В статье рассмотрим конструкцию ГБЦ, основные детали и функции, а также ее влияние на производительность и надежность автомобиля. Понимание устройства ГБЦ поможет лучше ориентироваться в автомобильной тематике и осознанно подходить к обслуживанию и ремонту двигателя.

Понятие ГБЦ

Начнем с расшифровки термина. ГБЦ — это головка блока цилиндров, которая является ключевым компонентом любого автомобиля. Ее основная функция заключается в управлении процессом сгорания топливной смеси в двигателе и выводе отработанных газов. По сути, ГБЦ представляет собой крышку, закрывающую блок цилиндров.

Головка блока цилиндров может быть изготовлена из алюминиевого сплава или легированного чугуна. После завершения процесса литья ГБЦ проходит этап искусственного старения, который необходим для устранения остаточных напряжений в материале. В случае однорядного мотора на нем устанавливается одна головка блока цилиндров, тогда как для W-образного двигателя каждая пара цилиндров получает свою отдельную головку.

Крайне важно, чтобы головка блока была надежно соединена с блоком цилиндров. Для этого нижняя часть головки изготавливается немного шире верхней. Прокладка головки блока цилиндров служит для уплотнения соединения этих двух элементов.

Установка и закрепление ГБЦ осуществляется с помощью направляющих штифтов, которые предназначены для фиксации головки. Процесс монтажа является особенно важным и должен выполняться в соответствии с регламентом, установленным для каждого конкретного автомобиля. Этот регламент индивидуален, поэтому не рекомендуется использовать инструкции для иномарок при установке головки на «Жигули». Штифты должны устанавливаться и затягиваться в определенной последовательности, при этом необходимо соблюдать момент затяжки. Для этой цели используется специальный динамометрический ключ.

Важно помнить, что при затяжке винтов следует придерживаться технологии, а не применять чрезмерную силу, так как это может привести к серьезным последствиям.

Неправильная затяжка может вызвать деформацию ГБЦ. Внутри головки расположено множество различных компонентов, скрытых под крышкой, о которых мы расскажем позже. Работоспособность этого элемента критически важна для функционирования двигателя автомобиля в целом, и это следует учитывать.

https://youtube.com/watch?v=6nL6bqYkXTE

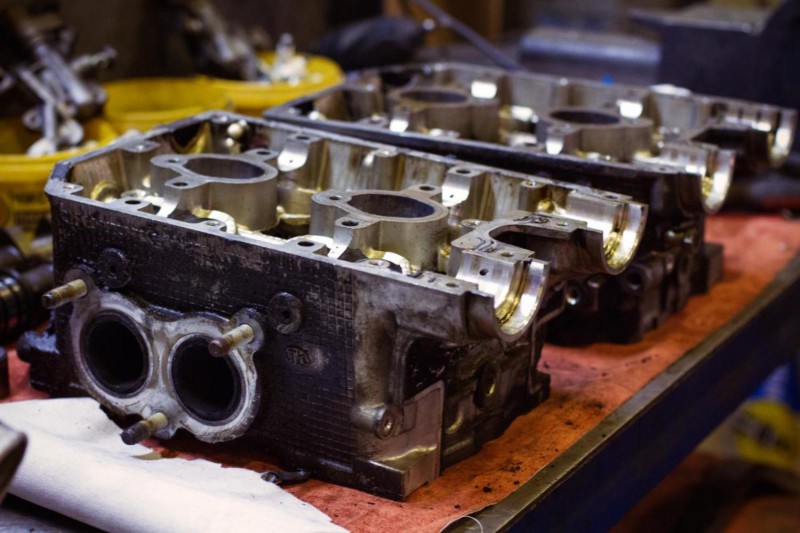

Конструкция головки блока цилиндров и ее основные детали

Мы уже разобрались, что такое головка блока цилиндров (ГБЦ). Теперь давайте подробнее рассмотрим ее конструкцию и ключевые элементы. В этом разделе мы представим основную информацию о деталях, составляющих головку блока.

Ранее ГБЦ изготавливались преимущественно из чугуна, и хотя сегодня многие автомобили оснащены алюминиевыми головками, чугунные модели все еще встречаются. Это связано с тем, что чугунные ГБЦ лучше подходят для автомобилей, работающих в экстремальных температурных условиях. Чугун способен выдерживать как сильные морозы, так и высокие температуры, в то время как алюминиевые детали могут подвергаться деформации и термической усадке.

Особое внимание стоит уделить прокладке ГБЦ. Она изготавливается из армированного асбеста, что позволяет ей выдерживать высокие температуры и давление, характерные для работы двигателя. Асбестовая прокладка обеспечивает надежную герметичность каналов охладительной системы, масляного провода и камеры сгорания.

Теперь перейдем к другим компонентам, о которых мы расскажем далее.

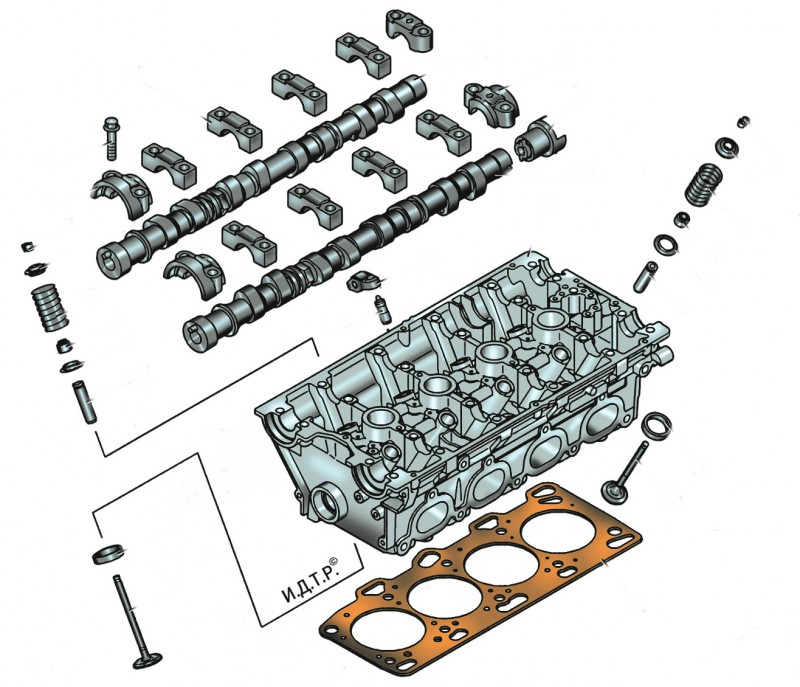

Устройство и расшифровка механизмов представлены ниже:

1. Прокладка — как вы уже поняли, играет ключевую роль в работе двигателя внутреннего сгорания.
2. ГРМ (газораспределительный механизм).
3. Картер (корпус ГБЦ) — в нем находятся все узлы и механизмы, а также патрубки охладительной системы, каналы масляного провода и камера сгорания.
4. Резьбовые выходы для установки форсунок или свечей зажигания.
5. Камера сгорания, где происходит воспламенение топливной смеси, обеспечивающее движение автомобиля.
6. Привод ГРМ.
7. Посадочные плоскости и резьбовые крепления для установки впускного и выпускного коллекторов.

Давайте подробнее рассмотрим эти компоненты. Клапаны головки блока цилиндров располагаются в одном ряду, и угол их наклона к плоскости цилиндров составляет 20 градусов. В некоторых современных автомобилях конструкция может отличаться, но в большинстве случаев именно такое расположение клапанов.

Теперь обратим внимание на переднюю часть ГБЦ. Если ее разобрать, вы увидите специальное место для установки цепного привода ГРМ и натяжителя цепи. Здесь располагаются эти компоненты. Камеры сгорания плотно прилегают к блоку и обрабатываются механически. Площадь камер сжатия немного меньше, чем днище поршней, что способствует интенсивному завихрению рабочей смеси при подъеме поршней, улучшая процесс сгорания.

С левой стороны ГБЦ расположены четыре отверстия для свечей или форсунок системы зажигания. С правой стороны находится фланец для крепления впускного и выпускного коллекторов, а рядом с ним — патрубки охладительной системы, по которым циркулирует антифриз.

На верхней части ГБЦ имеются специальные отверстия для установки направляющих втулок, опорных шайб, устройств опор рычагов и корпуса подшипников распределительного шкива. Сверху ГБЦ устанавливается крышка, крепящаяся с помощью восьми винтов.

Также стоит отметить, что в головке находятся несъемные компоненты:

• Седла клапанов, обеспечивающие герметичность.
• Направляющие втулки клапанов.

Эти компоненты устанавливаются методом прессовки в структуру ГБЦ, что делает их замену в домашних условиях невозможной. Для этого требуется специальное термическое оборудование и инструменты.

Некоторые «умельцы» пытаются выполнять этот ремонт самостоятельно, но это крайне не рекомендуется, так как неравномерный нагрев может привести к серьезным последствиям:

1. Изменение геометрии ГБЦ, что нарушает плоскость ее прилегания к блоку.
2. Повреждение ГБЦ из-за неправильного нагрева.
3. Появление микротрещин, избавиться от которых будет крайне сложно.

В целом, выполнение таких работ в домашних условиях может привести к полной непригодности устройства, и вам не останется ничего другого, как сдать его на металлолом. Конечно, квалифицированный специалист с необходимым оборудованием может попытаться решить проблему, но это не всегда возможно. Поэтому настоятельно рекомендуем следовать нашим советам.

Замена прокладки ГБЦ. Passat B3

Теория ДВС: ГБЦ Lanos 1.5 8 кл

Интересные факты

ГБЦ, или головка блока цилиндров, является ключевым элементом двигателя внутреннего сгорания. Вот несколько интересных фактов о ГБЦ:

1. Многофункциональность: ГБЦ выполняет несколько важных функций, включая управление впуском и выпуском газов, а также охлаждение и смазку. В ней расположены клапаны, которые открываются и закрываются в зависимости от положения поршня, что обеспечивает эффективное сгорание топлива.

2. Материалы и технологии: Современные ГБЦ изготавливаются из различных материалов, таких как алюминий и чугун. Алюминиевые головки легче и лучше отводят тепло, что способствует повышению эффективности двигателя. Некоторые высокопроизводительные двигатели используют композитные материалы для уменьшения веса и повышения прочности.

3. Технологии управления: В последние годы в конструкции ГБЦ внедряются передовые технологии, такие как система изменения фаз газораспределения (VVT) и активные системы управления клапанами. Эти технологии позволяют оптимизировать работу двигателя на различных режимах, улучшая как его мощность, так и экономию топлива.

Техническое обслуживание и диагностика

Как известно, все механизмы автомобиля рано или поздно требуют диагностики и технического обслуживания. Головка блока цилиндров (ГБЦ) не является исключением. Главной задачей каждого автомобилиста в этом контексте является регулярная проверка тех элементов головки, которые наиболее подвержены износу и нагрузкам.

В частности, стоит обратить внимание на:

• состояние клапанов;
• проверку сальников клапанов;
• сальников распределительного вала;
• и, конечно же, на прокладку ГБЦ.

Неправильная работа этих компонентов может привести к попаданию масла в систему охлаждения. В свою очередь, это может вызвать попадание антифриза в масляную систему. Когда масло попадает в охладительную систему, антифриз начинает бурлить (но не закипает), что может привести к перебоям в работе двигателя и, со временем, к его полной остановке. При этом хладагент будет вытекать из расширительного бачка, а датчик температуры на приборной панели будет сигнализировать о перегреве двигателя. Попадание охлаждающей жидкости в цилиндры может привести к заливке свечей зажигания, что можно будет заметить, выкрутив свечи и оценив их состояние.

На работоспособность элементов головки влияют множество факторов, но большинство из них связано с своевременной диагностикой и ремонтом. Даже такая мелочь, как неправильный порядок затяжки или несоблюдение момента затяжки, может привести к деформации головки и, как следствие, к поломке двигателя.

Почему же необходимы ремонтные работы? Существует множество ситуаций, когда демонтаж головки становится неизбежным.

Это может быть связано с:

• необходимостью расточки цилиндров;
• опрессовкой втулок клапанов или их седел;
• выходом из строя клапанов, что требует их замены или ремонта;
• шлифовкой седел или доработкой;
• заменой прокладки головки (в случае ее повреждения или утечки);
• заделкой микротрещин (что можно сделать и без снятия ГБЦ).

Тем не менее, все работы по ремонту и диагностике данного узла должны проводиться в соответствии с рекомендациями производителя вашего автомобиля. Если вы попытаетесь выполнить какие-либо действия без необходимых знаний и опыта, это может привести к серьезным повреждениям двигателя. Особенно опасным является монтаж втулок клапанов. Эта процедура должна выполняться на нагретой головке, при этом сами втулки должны быть холодными. Только так можно обеспечить надежное соединение после стабилизации температуры узла.

Кроме того, конструкция ГБЦ позволяет заменить втулки шкива привода маслонасоса. Этот процесс включает в себя выпрессовку изношенных втулок и установку новых компонентов.

В целом, в домашних условиях можно заниматься такими работами, но только при условии, что вы понимаете, что делаете и какие могут быть последствия. Конечно, речь не идет о тех операциях, для выполнения которых требуется термическое или высокоточное оборудование. Однако даже в этом случае необходимы определенные знания. Без опыта даже самый современный и высококачественный инструмент не принесет пользы.

https://youtube.com/watch?v=oW2agvNfeUA

Видео «Как самостоятельно поменять направляющие втулки клапанов»

Об этом смотрите на видео.

https://youtube.com/watch?v=GAbjOl_Hacc

Материалы, используемые для изготовления ГБЦ

Головка блока цилиндров (ГБЦ) является одной из ключевых частей двигателя внутреннего сгорания, и её конструкция требует использования материалов, способных выдерживать высокие температуры и давления. При выборе материалов для изготовления ГБЦ учитываются такие факторы, как прочность, термостойкость, коррозионная стойкость и вес.

Наиболее распространёнными материалами для производства ГБЦ являются:

• Чугун: Чугунные головки блока цилиндров обладают высокой прочностью и долговечностью. Они хорошо удерживают тепло и обеспечивают стабильную работу двигателя. Однако чугун имеет большой вес, что может негативно сказаться на общей массе автомобиля.
• Алюминий: Алюминиевые ГБЦ становятся всё более популярными благодаря своей лёгкости и хорошей теплопроводности. Алюминий позволяет снизить общий вес двигателя, что улучшает динамические характеристики автомобиля. Однако алюминий менее устойчив к высоким температурам и может подвергаться коррозии, поэтому для повышения прочности и долговечности часто используется специальная обработка или добавление легирующих элементов.
• Композитные материалы: В последние годы в производстве ГБЦ начали использовать композитные материалы, которые сочетают в себе преимущества различных веществ. Такие материалы могут быть легкими, прочными и устойчивыми к коррозии, что делает их перспективными для высокопроизводительных двигателей.
• Сплавы: Для повышения прочностных характеристик и термостойкости, в производстве ГБЦ могут использоваться специальные сплавы, например, магний или титан. Эти материалы обладают высокой прочностью при низком весе, однако их стоимость значительно выше, что ограничивает их применение в массовом производстве.

Каждый из этих материалов имеет свои преимущества и недостатки, и выбор конкретного материала зависит от требований к двигателю, его назначения и условий эксплуатации. Например, для спортивных автомобилей, где важна высокая мощность и низкий вес, предпочтение может отдаваться алюминиевым или композитным ГБЦ. В то время как для грузовых автомобилей, где важна надёжность и долговечность, чаще используются чугунные головки.

Кроме того, важно отметить, что современные технологии позволяют улучшать свойства материалов, применяемых для ГБЦ. Например, использование различных покрытий может значительно повысить коррозионную стойкость и износостойкость, что в свою очередь увеличивает срок службы двигателя в целом.

Типы ГБЦ и их особенности

Головка блока цилиндров (ГБЦ) является ключевым элементом двигателя внутреннего сгорания, и ее конструкция может значительно варьироваться в зависимости от типа двигателя и его назначения. Существует несколько основных типов ГБЦ, каждый из которых имеет свои уникальные особенности и преимущества.

1. Одноклапанные ГБЦ

Одноклапанные головки блока цилиндров, как правило, используются в простых и маломощных двигателях. Они имеют один впускной и один выпускной клапан на цилиндр. Основное преимущество такого типа ГБЦ заключается в простоте конструкции и низкой стоимости производства. Однако одноклапанные системы имеют ограничения по мощности и эффективности, так как не могут обеспечить достаточный поток воздуха для высоких оборотов.

2. Двухклапанные ГБЦ

Двухклапанные ГБЦ, в которых на цилиндр установлены два впускных и два выпускных клапана, являются более распространенными в современных автомобилях. Эта конструкция позволяет улучшить наполнение цилиндров и увеличить мощность двигателя. Двухклапанные системы обеспечивают более эффективное сгорание топлива и лучшее удаление отработанных газов, что положительно сказывается на общей производительности двигателя.

3. Многофункциональные ГБЦ

Многофункциональные ГБЦ, такие как DOHC (двойной верхний распредвал) и SOHC (одинарный верхний распредвал), предлагают еще больше возможностей для оптимизации работы двигателя. DOHC конструкции имеют два распредвала на цилиндр, что позволяет устанавливать больше клапанов и улучшает контроль над процессами впуска и выпуска. Это особенно важно для высокопроизводительных двигателей, где требуется максимальная эффективность и мощность.

4. ГБЦ с изменяемыми фазами газораспределения

Современные технологии также позволяют создавать ГБЦ с изменяемыми фазами газораспределения, такие как VVT (Variable Valve Timing). Эти системы автоматически регулируют открытие и закрытие клапанов в зависимости от оборотов двигателя и нагрузки, что позволяет значительно улучшить характеристики на разных режимах работы. Это приводит к повышению мощности, улучшению экономичности и снижению выбросов вредных веществ.

5. Специальные ГБЦ для спортивных и гоночных автомобилей

Для спортивных и гоночных автомобилей разрабатываются специальные ГБЦ, которые могут иметь уникальные конструкции и материалы, такие как алюминий или композитные материалы, для снижения веса и повышения прочности. Эти головки часто имеют увеличенное количество клапанов и оптимизированные каналы для лучшего потока воздуха, что позволяет достигать максимальной производительности на высоких оборотах.

Каждый тип ГБЦ имеет свои преимущества и недостатки, и выбор конкретной конструкции зависит от требований к двигателю, его назначения и условий эксплуатации. Понимание этих различий позволяет инженерам и механикам оптимально подбирать компоненты для достижения желаемых характеристик и эффективности работы двигателя.

Проблемы и неисправности ГБЦ: причины и решения

Головка блока цилиндров (ГБЦ) является одной из ключевых частей двигателя внутреннего сгорания, и её неисправности могут привести к серьезным проблемам в работе автомобиля. Рассмотрим основные проблемы, с которыми может столкнуться ГБЦ, их причины и возможные решения.

1. Проблемы с герметичностью: Одной из наиболее распространенных неисправностей ГБЦ является потеря герметичности между цилиндрами и системой охлаждения. Это может быть вызвано перегревом двигателя, что приводит к деформации головки блока цилиндров или повреждению прокладки ГБЦ. В результате этого может происходить утечка охлаждающей жидкости в цилиндры, что вызывает образование паров и, как следствие, перегрев двигателя.

Решение: Для устранения данной проблемы необходимо провести диагностику на наличие трещин или деформаций ГБЦ. В случае обнаружения повреждений, может потребоваться замена прокладки ГБЦ или даже самой головки блока цилиндров. Также важно следить за температурным режимом двигателя и избегать перегрева.

2. Износ клапанов: Клапаны ГБЦ могут подвергаться значительному износу из-за постоянного воздействия высоких температур и давления. Это может привести к неправильному закрытию клапанов, что, в свою очередь, вызывает потерю мощности двигателя и увеличение расхода топлива.

Решение: Регулярная проверка состояния клапанов и их регулировка помогут избежать данной проблемы. В случае сильного износа клапанов может потребоваться их замена или шлифовка седел клапанов для восстановления правильного прилегания.

3. Образование отложений: В процессе работы двигателя на поверхности ГБЦ могут образовываться отложения, такие как нагар и сажа. Это может привести к ухудшению теплоотведения и, как следствие, к перегреву двигателя.

Решение: Регулярная очистка ГБЦ и использование качественного топлива помогут минимизировать образование отложений. В некоторых случаях может потребоваться химическая очистка или механическая обработка поверхности ГБЦ.

4. Трещины и повреждения: Трещины в ГБЦ могут возникать из-за механических повреждений или термических шоков. Это может привести к утечкам масла или охлаждающей жидкости, а также к снижению компрессии в цилиндрах.

Решение: В случае обнаружения трещин необходимо провести диагностику и, возможно, заменить ГБЦ. В некоторых случаях трещины можно заварить, но это временное решение, и лучше всего заменить поврежденную деталь.

5. Проблемы с системой зажигания: Неправильная работа системы зажигания может привести к детонации и перегреву, что негативно сказывается на состоянии ГБЦ. Это может вызвать преждевременный износ клапанов и других компонентов.

Решение: Регулярная проверка системы зажигания, замена свечей и катушек зажигания помогут избежать проблем, связанных с перегревом и детонацией.

В заключение, регулярное техническое обслуживание и диагностика ГБЦ помогут предотвратить многие проблемы и продлить срок службы двигателя. Важно обращать внимание на любые изменения в работе автомобиля и своевременно реагировать на них, чтобы избежать серьезных поломок и затрат на ремонт.
