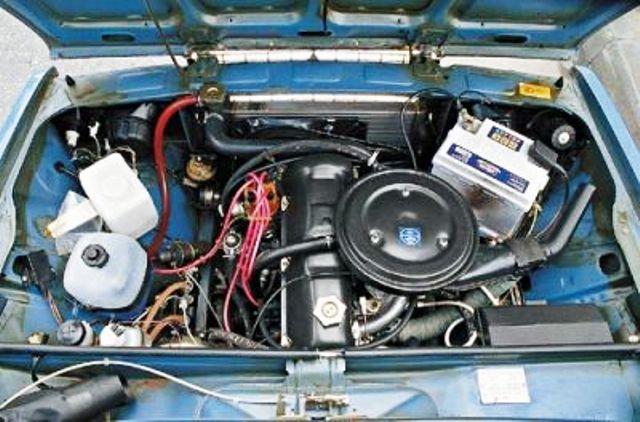

Если у вас возникли проблемы с двигателем автомобиля ВАЗ 2107, одной из причин может быть неисправность головки блока цилиндров (ГБЦ). В этой статье мы рассмотрим процесс снятия и ремонта ГБЦ, что поможет сэкономить на сервисе и приобрести навыки ремонта. Следуя нашим рекомендациям, вы сможете самостоятельно диагностировать и устранять неисправности, что повысит надежность вашего автомобиля и продлит его срок службы.

В каких случаях необходимо снимать и ремонтировать блок?

Неисправность головки блока цилиндров на ВАЗ 2107 может проявляться через ряд характерных признаков:

• двигатель работает неравномерно;
• из выхлопной системы выходит черный дым;
• свечи зажигания покрыты маслом;
• наблюдается потеря мощности автомобиля.

Полный ремонт ГБЦ на Ваз 2101-2107

Поэтапное руководство

Часто проблемы устраняются простым подтягиванием болтов, однако если это не приносит результата, может потребоваться капитальный ремонт данного узла. Это включает в себя демонтаж не только головки блока цилиндров, но и других компонентов блока. Возможно, потребуется замена отдельных элементов, таких как прокладка, маслосъемные колпачки и направляющие клапанов.

Интересные факты

Вот несколько интересных фактов о снятии и ремонте головки блока цилиндров (ГБЦ) на автомобиле ВАЗ 2107:

1. Тщательная подготовка: Перед тем как снять ГБЦ, важно правильно подготовить автомобиль. Это включает в себя отключение аккумулятора, слива охлаждающей жидкости и снятие всех необходимых компонентов, таких как впускной и выпускной коллекторы. Неправильная подготовка может привести к повреждению деталей или затруднениям в процессе ремонта.

2. Проверка на деформацию: После снятия ГБЦ важно проверить ее на деформацию. Это можно сделать с помощью специального инструмента — линейки или штангенциркуля. Даже небольшие отклонения могут привести к плохой герметичности и потере мощности двигателя. В случае выявления деформации, ГБЦ может потребоваться шлифовка.

3. Использование герметиков: При установке ГБЦ на место важно правильно использовать герметики. Многие автолюбители недооценивают этот момент, что может привести к утечкам масла или охлаждающей жидкости. Рекомендуется использовать качественные герметики, специально предназначенные для работы с высокими температурами и давлениями, чтобы обеспечить надежное соединение.

Эти факты помогут вам лучше понять процесс снятия и ремонта ГБЦ на ВАЗ 2107 и избежать распространенных ошибок.

Инструменты

Для выполнения работы нам потребуются следующие инструменты:

• набор гаечных ключей;

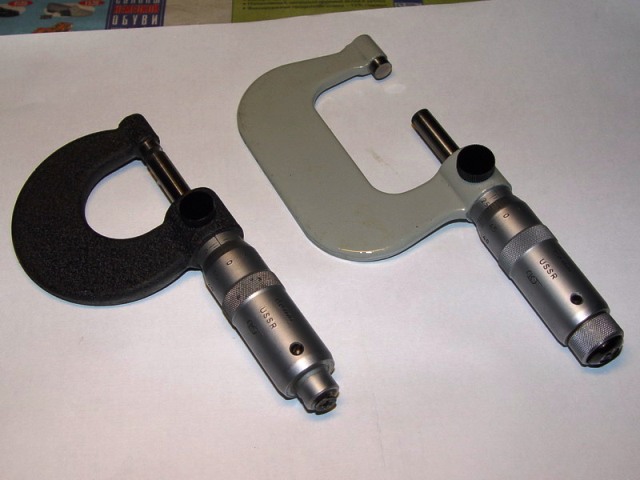

• микрометр;
• очистительная жидкость;
• плоскогубцы;
• молоток;
• специальные оправки для установки и снятия клапанов и их колпачков;
• динамометрический ключ;
• плитка (желательно с закрытой спиралью);
• рассухариватель.

Перед тем как приступить к ремонту головки блока цилиндров, необходимо сначала демонтировать ее и тщательно очистить от загрязнений.

Этапы

Подготовительные работы и снятие головки

1. В первую очередь необходимо слить охлаждающую жидкость из двигателя.
2. Далее снимаем карбюратор.

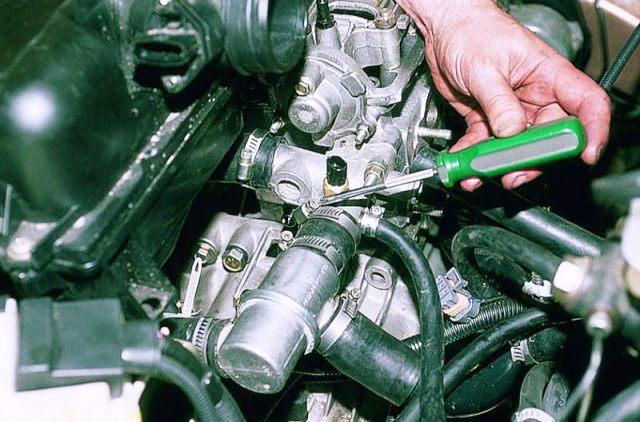

3. Отсоединив все патрубки и шланги, убираем воздушный фильтр.
4. Снимаем крышку головки цилиндров.
5. Совмещаем метки на шкиве коленчатого вала с меткой на приводе распредвала, а также метку на шкиве распределительного вала с меткой на его корпусе, как показано на изображении.
6. Отсоединив стопорную шайбу распредвала, ослабляем натяжение цепи.
7. Ослабив болт, снимаем звездочку.
8. Откручиваем крепежные элементы.
9. Извлекаем распределительный вал вместе с корпусом.
10. Предварительно отметив положение маркером, снимаем рокеры.
11. Отсоединяем электрические провода.
12. Убираем трубу и выкручиваем болты, которые крепят головку блока цилиндров к блоку.
13. Снимаем головку блока.
14. Проверяем ее состояние и очищаем от загрязнений.

В этом видео демонстрируется процесс снятия головки блока цилиндров.

https://youtube.com/watch?v=GENEYj7s1nU

Проверка состояния

Теперь настал момент для рассухаривания клапанов. Для этого используется специальное оборудование. Если на деталях не обнаружено сколов, трещин или ржавчины, продолжаем осмотр. Важно оценить состояние седел, которые рекомендуется ремонтировать каждые двести тысяч километров пробега.

Меняем направляющие втулки

Мы проводим проверку состояния направляющих втулок, и если они находятся в неудовлетворительном состоянии, их необходимо заменить.

Для извлечения втулок используется специальный инструмент. Если его нет под рукой, можно воспользоваться пассатижами и зажимом. После снятия втулок измеряем их диаметр. Новые втулки должны быть на 0,05-0,07 миллиметров больше, чем старые.

Запрессовка направляющих осуществляется с помощью оправки, электроплиты, молотка и смазки.

1. Устанавливаем головку на подставку с краев.
2. Размещаем электрический прибор под рабочей зоной.
3. Ждем, пока металл нагреется примерно до ста градусов, чтобы обеспечить его расширение.
4. Тщательно смазываем втулку смазочным материалом.
5. Сняв с держателей, вбиваем новые направляющие.
6. После замены всех восьми втулок ждем, пока ГБЦ остынет.
7. Клапаны должны свободно двигаться и не иметь никаких заклиниваний.

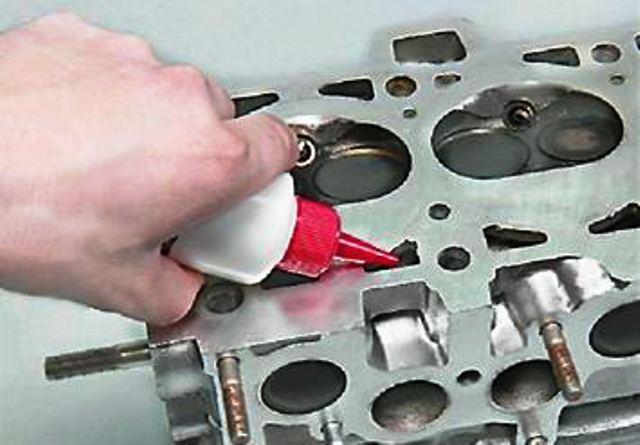

Проверяем герметичность головки

Для достижения надежного прилегания клапанов к седлам необходимо выполнить несколько шагов. Сначала с помощью пасты для притирки обработайте клапан и установите его в головку. Существует несколько методов его вращения, вот некоторые из них:

• использование шланга, плотно надетого на клапан;
• применение устройства, напоминающего штопор.

Главным признаком качественной притирки клапана является характерная матовая поверхность седла в области контакта с клапаном.

Чтобы проверить герметичность головки, можно залить в коллекторы керосин или бензин. Если все сделано правильно, в течение первых пяти-семи минут не должно быть утечек.

Важно! Все детали двигателя следует очищать специальным раствором, что обеспечит долговечную и стабильную работу двигателя на протяжении длительного времени.

При сборке головки обязательно уделите внимание правильной затяжке болтов. Она должна выполняться строго по установленной схеме. Неправильная затяжка может привести к перекосам, что, в свою очередь, сведет на нет все ваши усилия. Если у вас остались вопросы, рекомендуем посмотреть видео.

Видео «Ремонт ГБЦ»

В данном видео демонстрируется процесс восстановления головки блока цилиндров и замена изношенных компонентов.

Часть 1 Lada Капитальный ремонт ВАЗ 2107 (1600).Разборкa (ГБЦ карбюратор КПП блок цилиндров)

Необходимые запчасти и материалы

Перед тем как приступить к снятию и ремонту головки блока цилиндров (ГБЦ) на автомобиле ВАЗ 2107, необходимо подготовить все необходимые запчасти и материалы. Это поможет избежать лишних задержек в процессе работы и обеспечит качественный ремонт.

Во-первых, вам понадобятся следующие основные запчасти:

• Прокладка ГБЦ – это ключевой элемент, который обеспечивает герметичность соединения между головкой и блоком цилиндров. При замене ГБЦ обязательно меняйте прокладку, так как старая может быть повреждена.
• Клапаны – если вы обнаружили повреждения или износ клапанов, их следует заменить. Важно подобрать клапаны, соответствующие спецификациям вашего двигателя.
• Сальники клапанов – эти элементы предотвращают утечку масла в камеру сгорания. Рекомендуется заменить их при каждом ремонте ГБЦ.
• Головка блока цилиндров – если ваша ГБЦ имеет трещины или другие серьезные повреждения, возможно, потребуется замена на новую или восстановленная.

Кроме запчастей, вам понадобятся следующие материалы:

• Масло для двигателя – после завершения ремонта необходимо будет залить новое масло, чтобы обеспечить нормальную работу двигателя.
• Антифриз – при снятии ГБЦ может произойти утечка охлаждающей жидкости, поэтому стоит запастись новым антифризом для заливки после завершения работ.
• Смазочные материалы – используйте высококачественную смазку для резьбовых соединений и прокладок, чтобы обеспечить надежное соединение и предотвратить коррозию.

Не забудьте также подготовить инструменты, которые понадобятся в процессе работы. Вам могут понадобиться:

• Набор ключей и головок
• Торцевые ключи
• Динамометрический ключ
• Отвертки
• Ключ для снятия свечей зажигания
• Специальные инструменты для снятия клапанов (если необходимо)
• Съемник для пружин клапанов

Подготовив все необходимые запчасти, материалы и инструменты, вы сможете значительно упростить процесс снятия и ремонта ГБЦ на вашем автомобиле ВАЗ 2107, что позволит вам сэкономить время и силы.

Советы по сборке и установке ГБЦ

Сборка и установка головки блока цилиндров (ГБЦ) на автомобиле ВАЗ 2107 – это ответственный процесс, который требует внимательности и аккуратности. Правильная установка ГБЦ обеспечит надежную работу двигателя и его долговечность. Ниже приведены основные рекомендации, которые помогут вам в этом процессе.

Подготовка к установке

Перед тем как приступить к сборке, убедитесь, что все детали чистые и в хорошем состоянии. Проверьте ГБЦ на наличие трещин и повреждений. Если вы заменяете прокладку, обязательно используйте новую, так как старая может привести к утечкам масла или охлаждающей жидкости.

Установка прокладки

Установите новую прокладку на блок цилиндров. Убедитесь, что она правильно расположена и не перекошена. Прокладка должна плотно прилегать ко всем поверхностям. Если прокладка имеет метки, они должны совпадать с соответствующими метками на блоке.

Установка ГБЦ

Аккуратно установите ГБЦ на блок цилиндров, следя за тем, чтобы она не повредила прокладку. Убедитесь, что все отверстия для болтов совпадают. Начинайте закручивать болты ГБЦ с центральной части, постепенно переходя к краям. Это поможет равномерно распределить давление и предотвратить деформацию.

Затяжка болтов

Затягивайте болты в несколько этапов, следуя схеме затяжки, указанной в руководстве по ремонту. Обычно это делается в три этапа: сначала с небольшим усилием, затем с промежуточным и, наконец, с полным усилием. Используйте динамометрический ключ, чтобы избежать перетяжки, которая может привести к повреждению ГБЦ.

Установка вспомогательных компонентов

После установки ГБЦ необходимо установить все вспомогательные компоненты, такие как распределительный вал, клапаны, пружины и другие элементы. Убедитесь, что все детали установлены правильно и надежно закреплены. Проверьте, чтобы все уплотнители и прокладки были на месте, чтобы избежать утечек.

Проверка и запуск двигателя

После завершения сборки проверьте все соединения и убедитесь, что нет лишних деталей. Запустите двигатель и дайте ему поработать на холостом ходу несколько минут. Обратите внимание на возможные утечки масла или охлаждающей жидкости. Если все в порядке, можно приступать к тест-драйву.

Заключение

Сборка и установка ГБЦ – это важный этап в ремонте двигателя. Следуя данным рекомендациям, вы сможете выполнить эту работу качественно и без лишних проблем. Не забывайте о регулярном обслуживании и проверке состояния двигателя, чтобы избежать серьезных поломок в будущем.

Частые ошибки и их предотвращение

При снятии и ремонте головки блока цилиндров (ГБЦ) на автомобиле ВАЗ 2107 важно быть внимательным и избегать распространенных ошибок, которые могут привести к дополнительным проблемам и затратам. Ниже перечислены основные ошибки, которые могут возникнуть в процессе работы, а также рекомендации по их предотвращению.

1. Неправильная маркировка деталей. При разборке двигателя важно правильно маркировать все детали, чтобы избежать путаницы при сборке. Используйте наклейки или маркеры, чтобы отметить, где какая деталь была установлена. Это поможет избежать ошибок при повторной сборке.

2. Игнорирование последовательности снятия. Снятие ГБЦ должно происходить в определенной последовательности, чтобы избежать деформации. Обычно рекомендуется сначала ослабить болты ГБЦ по диагонали, начиная с центральных. Не пренебрегайте этой рекомендацией, так как это может привести к повреждению прокладки или самой головки.

3. Неправильная установка прокладки. При установке новой прокладки ГБЦ убедитесь, что она соответствует модели вашего автомобиля. Проверьте, чтобы прокладка была установлена ровно и без перекосов. Неправильная установка может привести к утечкам масла или охлаждающей жидкости.

4. Недостаточная очистка поверхностей. Перед установкой ГБЦ необходимо тщательно очистить поверхности блока цилиндров и головки от старой прокладки и загрязнений. Используйте специальные очистители и скребки, чтобы избежать повреждения алюминиевых или чугунных поверхностей. Наличие остатков старой прокладки может привести к утечкам и перегреву двигателя.

5. Неправильный момент затяжки болтов. Каждый болт ГБЦ должен быть затянут с определенным моментом, указанным в технической документации. Используйте динамометрический ключ для точной настройки. Неправильный момент затяжки может привести к деформации головки или ее повреждению.

6. Пренебрежение проверкой состояния деталей. Перед установкой ГБЦ проверьте состояние всех деталей, включая клапаны, направляющие и седла. Если вы заметили износ или повреждения, замените их до установки. Это поможет избежать повторного снятия ГБЦ в будущем.

7. Неправильная диагностика проблем. Если вы снимаете ГБЦ из-за перегрева или утечек, убедитесь, что вы правильно диагностировали проблему. Иногда причина может быть в других компонентах двигателя, таких как термостат или насос охлаждающей жидкости. Проведите полную диагностику перед началом ремонта.

Следуя этим рекомендациям и избегая распространенных ошибок, вы сможете успешно снять и отремонтировать ГБЦ на вашем ВАЗ 2107, что значительно продлит срок службы вашего автомобиля и улучшит его производительность.
