Ремонт головки блока цилиндров (ГБЦ) на Лада Приора 16 клапанов требует внимательности и навыков, но его можно выполнить в домашних условиях. В статье рассмотрим процесс снятия ГБЦ, дадим советы и рекомендации для избежания распространенных ошибок. Узнаете, какие инструменты понадобятся, на что обратить внимание при разборке и сборке, а также получите доступ к видеоотчету, который продемонстрирует все этапы работы. Эта информация будет полезна как опытным автолюбителям, так и новичкам в ремонте автомобилей.

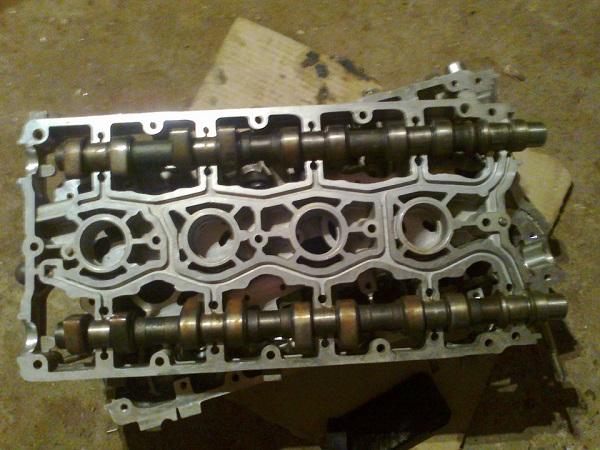

Что такое ГБЦ?

Головка блока цилиндров является одним из ключевых компонентов двигателя. Она включает в себя крышку, предназначенную для защиты внутренних элементов от воздействия внешней среды. ГБЦ изготавливается методом точечного литья из чугуна или алюминиевого сплава. Для устранения остаточных напряжений, возникающих в процессе литья, изделие подвергается искусственному старению с использованием механической обработки.

Нижняя часть головки блока цилиндров имеет более широкую форму, что обеспечивает надежную защиту внутренних компонентов. Внутренняя поверхность головки отличается идеальной гладкостью. Этот агрегат состоит из множества элементов.

В верхней части ГБЦ предусмотрены места для установки корпусов подшипников распредвалов, пружин клапанов, втулок и опорных шайб, а также для механизма газораспределения. Поскольку головка состоит из большого количества деталей, процесс ее сборки и разборки требует значительных усилий. В целом, элементы этого агрегата преобразуют энергию, возникающую при сгорании топлива, в механическую, что обеспечивает движение автомобиля.

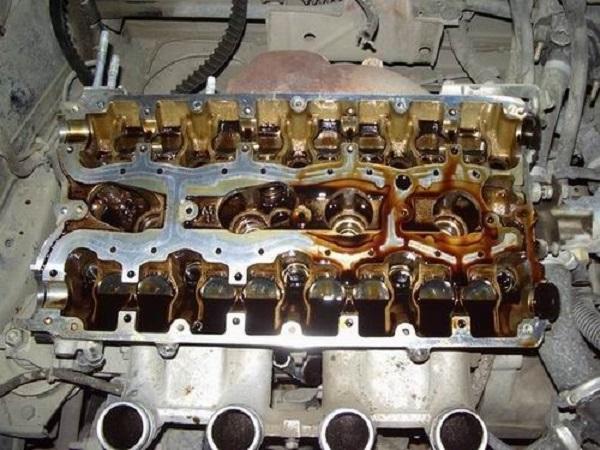

Ремонт ГБЦ на Лада Приора

Когда пора менять?

При эксплуатации автомобиля важно постоянно контролировать герметичность соединения головки блока цилиндров с блоком, чтобы избежать утечек рабочих жидкостей. Как и другие элементы автомобиля, головка блока цилиндров требует регулярного технического обслуживания. Особое внимание следует уделять деталям, которые подвергаются постоянным нагрузкам. К таким компонентам относятся элементы газораспределительного механизма: сальники клапанов, сами клапаны, сальники распредвала и прокладка. Качество обслуживания автомобиля напрямую влияет на срок службы его узлов и агрегатов.

Замена расходных материалов должна производиться в соответствии с рекомендациями, изложенными в руководстве по обслуживанию Лада Приора. Сальники и прокладку следует менять по мере их износа или при наличии видимых повреждений. Существует ряд процедур, при которых необходимо снимать головку блока цилиндров: доработка и шлифовка седел, замена клапанов, опрессовка седел и втулок клапанов и другие.

Головка блока цилиндров на Лада Приоре с 16 клапанами подлежит замене, если при визуальном осмотре выявлены сколы, трещины или признаки коррозии. В процессе ремонта могут быть выполнены следующие работы:

• замена прокладок;
• замена распределительных валов;
• замена неисправных гидрокомпенсаторов;
• замена погнутых клапанов в случае обрыва ремня ГРМ.

Интересные факты

Вот несколько интересных фактов о ремонте головки блока цилиндров (ГБЦ) на Лада Приора с 16 клапанами:

1. Частая проблема с трещинами: ГБЦ на Лада Приора может подвергаться образованию трещин, особенно при перегреве двигателя. Это связано с тем, что алюминиевые головки менее устойчивы к термическим нагрузкам по сравнению с чугунными. При ремонте важно тщательно проверять не только саму головку, но и блок цилиндров на предмет деформации.

2. Проблемы с прокладками: Замена прокладки ГБЦ — одна из самых распространенных процедур при ремонте. На Лада Приора часто возникают проблемы с прокладками из-за перегрева или неправильной установки. Использование качественных прокладок и соблюдение рекомендованных моментов затяжки может значительно продлить срок службы двигателя.

3. Тюнинг и доработка: Многие владельцы Лада Приора используют ремонт ГБЦ как возможность для тюнинга. Увеличение диаметра впускных и выпускных каналов, установка более производительных клапанов и пружин могут значительно повысить мощность двигателя. Однако такие модификации требуют тщательной настройки и могут повлиять на надежность работы двигателя.

Ремонт ГБЦ на Лада Приора

Как разобрать?

Снятие, разборка и сборка головки блока цилиндров (ГБЦ) для ремонта и доработки включает в себя следующие этапы:

1. Прежде всего, необходимо охладить двигатель и сбросить давление в топливной системе.
2. Для отключения электроэнергии следует отсоединить отрицательную клемму от аккумулятора.
3. Перед тем как снять агрегат, нужно слить охлаждающую жидкость.
4. Затем демонтируем головку блока цилиндров, устанавливая ее так, чтобы избежать повреждения клапанов для последующего ремонта и доработки.
5. Открутив крепежные гайки, снимаем опору силового агрегата.
6. Далее последовательно демонтируем кронштейн топливной трубы, датчики фаз, температуры охлаждающей жидкости, сигнальную лампочку аварийного давления масла и указатель температуры.
7. Затем необходимо снять термостат вместе с установленной под ним прокладкой.
8. Чтобы предотвратить повреждения, следует вывернуть свечи зажигания.
9. Далее снимаем корпус подшипников распределительных валов.

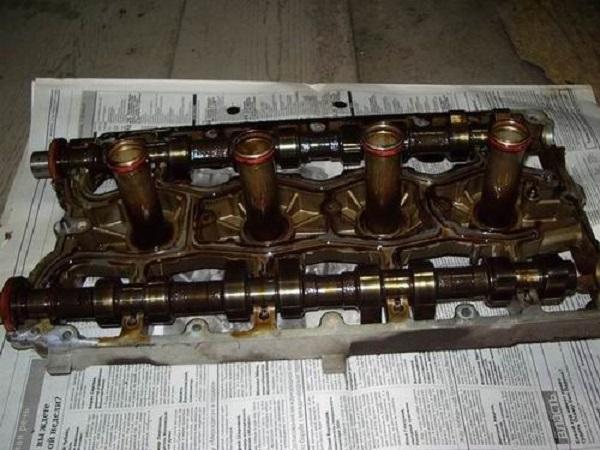

10. На следующем этапе снимаем распредвалы и сальники, которые находятся на их передних концах.
11. Из отверстий ГБЦ нужно извлечь гидротолкатели.
12. Теперь убираем нагар из камер сгорания.
13. Затем осматриваем агрегат. Если обнаружены трещины, царапины, сколы или следы прогара в камерах сгорания, он подлежит замене.
14. С поверхности агрегата следует удалить заусенцы и забоины.
15. Далее с помощью щупов и линейки проверяем ровность поверхностей под впускной и выпускной коллекторы.
16. Теперь необходимо проверить герметичность ГБЦ.
17. Затем проверяем поверхности, на которые опираются шейки распредвалов, а также корпус подшипников. При наличии дефектов их следует заменить.
18. После этого промываем масляные каналы и проверяем герметичность.
19. Следующий этап – снятие клапанов. Если на них имеются царапины, деформация стержня или тарелочки, а также следы прогара, их нужно заменить.
20. Далее снимаем маслосъемные колпачки и при необходимости выполняем их замену.
21. Необходимо проверить состояние седел клапанов. Если требуется, выполняем их доработку.
22. Значительные дефекты клапанов устраняются доработкой и шлифовкой, после чего производится притирка клапанов.
23. Затем проверяем состояние пружин клапанов и их упругость. При необходимости заменяем.
24. После проверки всех компонентов и доработки клапаны устанавливаем в головку блока цилиндров на заранее помеченные места, предварительно смазав стержни моторным маслом.
25. Затем устанавливаем маслосъемные колпачки, распредвалы и корпус подшипников.
26. Далее возвращаем на место головку блока цилиндров.
27. При установке головки обязательно заменяем прокладку. Закручивать болты крепления нужно в соответствии с моментом, указанным в руководстве к автомобилю Лада Приора.
28. После установки головки блока в обратной последовательности устанавливаем все узлы и агрегаты, которые были демонтированы для ее снятия.

Ремонт данного агрегата может занять значительное время, однако его вполне можно выполнить самостоятельно. Если регулярно проводить технический осмотр, осуществлять ремонт Лада Приора и заменять необходимые расходные материалы, это поможет продлить срок службы автомобиля.

Видео «Ремонт и конфигурация ГБЦ»

В данном видео представлено руководство по восстановлению головки блока цилиндров автомобиля Лада Приора.

Отчет по ГБЦ Приора, ее ремонту и конфигурации.

Инструменты и материалы для ремонта

Для успешного ремонта головки блока цилиндров (ГБЦ) на Лада Приора с 16 клапанами потребуется набор специализированных инструментов и материалов. Правильный выбор инструментов обеспечит высокое качество выполнения работ и минимизирует риск повреждения деталей.

Необходимые инструменты

• Набор ключей и головок: Для демонтажа и монтажа ГБЦ понадобятся ключи различных размеров, включая торцевые головки на 10, 12, 13 и 15 мм. Также рекомендуется иметь набор рожковых ключей.
• Динамометрический ключ: Этот инструмент необходим для затяжки болтов ГБЦ с соблюдением заданного момента, что критично для предотвращения деформации и утечек.
• Отвертки: Плоские и крестовые отвертки различных размеров понадобятся для работы с крепежом и снятия различных элементов.
• Ключ для свечей зажигания: Специальный ключ для извлечения свечей зажигания, который позволяет избежать повреждения резьбы.
• Пробойник и молоток: Для снятия старых прокладок и других элементов, которые могут быть зафиксированы коррозией или герметиком.
• Ключ для натяжителя цепи ГРМ: Если требуется замена цепи ГРМ, этот инструмент поможет правильно установить натяжитель.
• Клещи и пассатижи: Для работы с шлангами и проводами, которые могут мешать доступу к ГБЦ.
• Лоток для сбора масла: Для предотвращения загрязнения рабочего места при демонтаже ГБЦ.

Материалы

• Прокладка ГБЦ: Обязательно замените прокладку ГБЦ на новую, так как старая может быть повреждена и не обеспечит герметичность.
• Герметик: В некоторых случаях может потребоваться герметик для обеспечения дополнительной герметичности соединений.
• Масло: Необходимо для смазки деталей при сборке и для заливки в двигатель после завершения ремонта.
• Антифриз: После завершения работ потребуется доливка охлаждающей жидкости.
• Чистящие средства: Для очистки поверхности ГБЦ и блока от старых прокладок, масла и грязи.

Подготовив все необходимые инструменты и материалы, вы сможете значительно упростить процесс ремонта ГБЦ на Лада Приора. Важно помнить, что качество выполненных работ напрямую зависит от правильного выбора и использования инструментов, а также от соблюдения технологии ремонта.

Процесс сборки ГБЦ

Подготовка к сборке

Перед началом сборки головки блока цилиндров (ГБЦ) на Лада Приора 16 клапанов необходимо тщательно подготовить рабочее место и инструменты. Убедитесь, что у вас есть все необходимые детали и расходные материалы, такие как прокладки, болты, герметик и смазочные жидкости. Также рекомендуется иметь под рукой набор ключей, динамометрический ключ, отвертки и другие инструменты, которые могут понадобиться в процессе работы.

Очистка деталей

Прежде чем приступить к сборке, все детали ГБЦ должны быть тщательно очищены от старого масла, грязи и нагаров. Используйте специальные чистящие средства и щетки, чтобы удалить загрязнения. Особое внимание уделите каналам для масла и охлаждающей жидкости, а также местам установки прокладок. Это поможет избежать утечек и обеспечит надежное соединение.

Установка новых прокладок

После очистки деталей можно приступать к установке новых прокладок. Прокладка ГБЦ должна быть установлена на чистую и ровную поверхность. Убедитесь, что прокладка правильно ориентирована и не имеет повреждений. При установке прокладки используйте специальный герметик, если это предусмотрено конструкцией. Это обеспечит дополнительную герметичность соединения.

Сборка ГБЦ

Сборка ГБЦ начинается с установки клапанов и пружин. Убедитесь, что все клапаны находятся в хорошем состоянии и не имеют износа. Установите клапаны в соответствующие гнезда, затем установите пружины и фиксирующие элементы. После этого проверьте, что все детали правильно зафиксированы и не имеют люфта.

Установка распредвала

Следующим этапом является установка распредвала. Убедитесь, что распредвал правильно установлен в своих опорах и зафиксирован. Проверьте зазоры между клапанами и распредвалом, используя щупы. Если зазоры не соответствуют нормам, отрегулируйте их с помощью специальных шайб.

Закрепление ГБЦ на блоке цилиндров

После завершения сборки ГБЦ необходимо установить ее на блок цилиндров. Для этого аккуратно поднимите ГБЦ и совместите ее с блоком. Убедитесь, что все отверстия для болтов совпадают. Закрепите ГБЦ с помощью новых болтов, предварительно смазав их резьбу маслом. Используйте динамометрический ключ для затяжки болтов в соответствии с рекомендациями производителя, чтобы избежать повреждения деталей.

Проверка герметичности

После завершения сборки и установки ГБЦ необходимо провести проверку герметичности соединений. Для этого можно использовать специальное оборудование или провести визуальный осмотр на наличие утечек. Убедитесь, что все соединения надежны, а прокладки не имеют повреждений.

Завершение сборки

На завершающем этапе сборки установите все оставшиеся элементы, такие как крышка ГБЦ, впускной и выпускной коллекторы, а также другие компоненты, которые были сняты в процессе ремонта. Проверьте все соединения и убедитесь, что они надежно закреплены. После завершения сборки можно приступать к запуску двигателя и проверке его работы.

Советы по профилактике и уходу за ГБЦ

Головка блока цилиндров (ГБЦ) является одной из ключевых частей двигателя автомобиля Лада Приора с 16 клапанами. Правильный уход и профилактика могут значительно продлить срок службы ГБЦ и предотвратить серьезные поломки. Вот несколько советов, которые помогут вам сохранить ГБЦ в хорошем состоянии.

Регулярная замена масла

Одним из основных факторов, влияющих на состояние ГБЦ, является качество и состояние моторного масла. Регулярная замена масла не только обеспечивает смазку движущихся частей, но и помогает удалять загрязнения и отложения, которые могут накапливаться в системе. Рекомендуется менять масло каждые 7-10 тысяч километров пробега или в соответствии с рекомендациями производителя.

Контроль температуры двигателя

Перегрев двигателя может привести к деформации ГБЦ и другим серьезным повреждениям. Следите за температурой двигателя, особенно в жаркую погоду или при интенсивной эксплуатации. Убедитесь, что система охлаждения работает исправно: проверяйте уровень охлаждающей жидкости, состояние радиатора и термостата.

Герметичность ГБЦ имеет решающее значение для нормальной работы двигателя. Регулярно проверяйте наличие утечек масла или охлаждающей жидкости. Если вы заметили какие-либо признаки утечек, такие как пятна на поверхности, это может указывать на необходимость замены прокладки ГБЦ или других компонентов.

Использование качественного топлива

Качество топлива также влияет на работу двигателя и состояние ГБЦ. Используйте топливо, соответствующее рекомендациям производителя, и избегайте низкокачественного бензина, который может привести к образованию отложений и нагару на клапанах и в камере сгорания.

Регулярная диагностика

Проводите регулярную диагностику двигателя, чтобы выявить возможные проблемы на ранней стадии. Используйте диагностическое оборудование для проверки работы системы зажигания, впрыска и других компонентов. Это поможет предотвратить серьезные поломки и продлить срок службы ГБЦ.

Своевременный ремонт

Если вы заметили какие-либо необычные звуки, вибрации или изменения в работе двигателя, не откладывайте визит к специалисту. Своевременный ремонт и замена изношенных деталей помогут избежать более серьезных проблем в будущем.

Следуя этим простым советам, вы сможете значительно продлить срок службы головки блока цилиндров вашего автомобиля Лада Приора и обеспечить его надежную работу на протяжении многих лет.
