Головка блока цилиндров (ГБЦ) — ключевая часть двигателя ВАЗ 2112, и ее состояние влияет на работу мотора. В процессе эксплуатации могут возникать проблемы, требующие ремонта ГБЦ: перегрев, трещины или износ клапанов. В статье рассмотрим, когда необходим ремонт головки блока цилиндров, и предоставим пошаговую инструкцию по снятию и восстановлению ГБЦ своими руками. Вы найдете советы, фото- и видеообзоры, которые помогут вернуть автомобилю мощность и надежность.

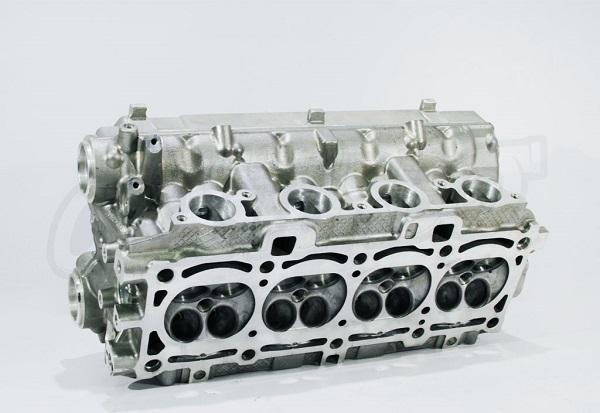

Что такое головка блока цилиндров
Головка блока цилиндров является ключевым и сложным элементом конструкции двигателя. Она выполняет функцию крышки, которая защищает блок цилиндров, включая камеры сгорания, каналы системы смазки, основные компоненты газораспределительного механизма и другие важные части. Обычно головка изготавливается из легированного чугуна или алюминиевого сплава.
Головка на автомобиле ВАЗ 2112 имеет следующую структуру и функции:
- крышка, которая защищает блок цилиндров от негативных внешних факторов;
- в месте соединения крышки с блоком цилиндров установлена резиновая прокладка для обеспечения герметичности;
- в передней части блока размещены привод распредвала и натяжитель цепи;
- камеры сгорания;
- резьбовые отверстия для установки форсунок и свечей зажигания;
- в корпусе головки предусмотрены отверстия для крепления входного и выходного коллекторов.
В верхней части головки находятся втулки, клапанные пружины, опорные шайбы и распредвалы. Также предусмотрено пространство для газораспределительного механизма.
В каких случаях необходим ремонт?
Своевременная диагностика головки блока цилиндров (ГБЦ) на ВАЗ 2112 является ключевым аспектом для обеспечения стабильной работы двигателя, особенно в версиях с 16 клапанами. В процессе эксплуатации автомобиля крайне важно избегать перегрева, так как это может привести к деформации головки. Для регулировки клапанов и замены маслосъемных колпачков демонтаж ГБЦ не требуется. Однако снятие головки становится необходимым в следующих случаях:
- замена направляющих втулок;
- притирка и замена направляющих клапанов;
- очистка деталей от нагара;
- замена прокладки;
- замена распредвала и его опор;
- механическая обработка сопрягаемых поверхностей.
В ходе комплексного ремонта также заменяются мелкие детали, а при необходимости выполняются притирка, снятие, доработка и регулировка клапанов.
| Этап ремонта | Необходимые инструменты и материалы | Важные нюансы и советы |
|---|---|---|
| 1. Демонтаж ГБЦ | Набор ключей (рожковые, накидные, торцевые), отвертки, плоскогубцы, емкость для слива охлаждающей жидкости, ветошь, маркер. | Обязательно слейте охлаждающую жидкость и масло. Отметьте расположение всех шлангов и проводов, чтобы не перепутать при сборке. |
| 2. Разборка ГБЦ | Съемник клапанов, динамометрический ключ, микрометр, штангенциркуль, набор для притирки клапанов, керосин, ветошь. | Аккуратно извлекайте клапаны, пружины и сухари. Проверяйте состояние направляющих втулок и седел клапанов. |
| 3. Дефектовка и очистка | Металлическая щетка, скребок, очиститель карбюратора, наждачная бумага (мелкозернистая), керосин, ветошь. | Тщательно очистите ГБЦ от нагара и отложений. Проверьте плоскость ГБЦ на наличие деформаций с помощью линейки и щупа. |
| 4. Притирка клапанов | Притирочная паста (крупно- и мелкозернистая), присоска для клапанов, керосин. | Притирайте клапаны до появления равномерного матового пояска на фаске клапана и седла. |
| 5. Сборка ГБЦ | Динамометрический ключ, новые маслосъемные колпачки, новые прокладки (ГБЦ, клапанной крышки, впускного/выпускного коллектора), герметик. | Устанавливайте новые маслосъемные колпачки. Затягивайте болты ГБЦ в строгой последовательности и с нужным моментом, указанным в руководстве по ремонту. |
| 6. Установка ГБЦ на двигатель | Набор ключей, динамометрический ключ, ветошь, новая прокладка ГБЦ. | Убедитесь, что все поверхности чистые и обезжиренные. Затягивайте болты ГБЦ в несколько этапов, согласно инструкции. |
| 7. Запуск и проверка | Охлаждающая жидкость, моторное масло. | После сборки залейте охлаждающую жидкость и масло. Запустите двигатель и проверьте на наличие утечек и посторонних шумов. |
Интересные факты
Вот несколько интересных фактов о ремонте головки блока цилиндров на ВАЗ 2112 своими руками:
-
Частая проблема с прокладкой: На ВАЗ 2112 одной из распространенных причин ремонта головки блока цилиндров является выход из строя прокладки. Это может привести к перегреву двигателя и потере компрессии. Замена прокладки — это не только возможность восстановить работоспособность двигателя, но и шанс улучшить его характеристики, если использовать более качественные материалы.
-
Технология шлифовки: При ремонте головки блока цилиндров важно учитывать, что шлифовка поверхности должна проводиться с высокой точностью. Неправильная шлифовка может привести к нарушению геометрии головки, что в свою очередь может вызвать проблемы с герметичностью и компрессией. Многие автолюбители используют специальные шаблоны и инструменты для достижения нужной точности.
-
Улучшение производительности: Ремонт головки блока цилиндров может быть не только восстановлением, но и улучшением производительности автомобиля. Например, многие владельцы ВАЗ 2112 занимаются доработкой каналов впуска и выпуска, что позволяет увеличить мощность двигателя. Это требует определенных навыков и знаний, но может значительно повысить динамические характеристики автомобиля.
Этапы работы
Этапы снятия и ремонта головки блока цилиндров (ГБЦ) на ВАЗ 212 с 16 клапанами представлены ниже, и их можно подробно увидеть в видео.
- Процесс начинается с отключения клеммы «минус» от аккумулятора.
- Затем поочередно отсоединяются разъемы датчиков и подводящие шланги.
- Далее необходимо отсоединить привод дроссельной заслонки и приемную трубу глушителя.
- Снимаем кронштейн топливных трубок, а также ресивер и дроссельный узел.
- Затем демонтируем крышку ГБЦ.
- После этого, сняв кронштейн задней опоры двигателя, извлекаем зубчатый шкив распределительного вала и демонтируем заднюю крышку ремня ГРМ.

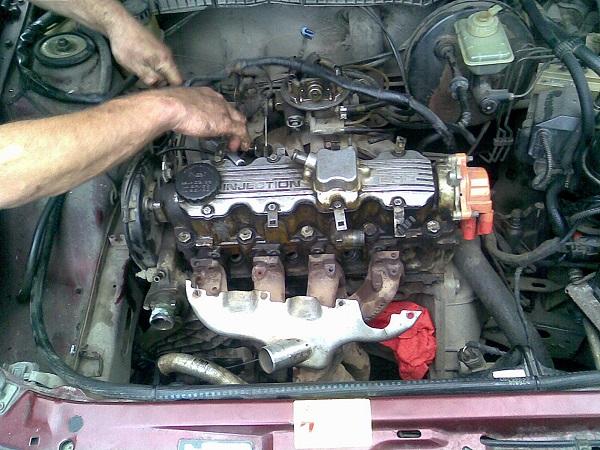

- Отсоединив все навесные датчики и оборудование, а также сняв держатели, с помощью шестигранника аккуратно выкручиваем 10 болтов и извлекаем их вместе с шайбами.
- После этого снимаем головку вместе с прокладкой.
- Дальнейшая разборка осуществляется на станке. Сначала нужно снять корпус подшипников распредвалов, затем демонтировать сами валы и извлечь гидротолкатели.
- Открутив гайки отводного патрубка, снимаем его со шпилек.
- Далее необходимо рассухарить клапаны и снять пружины с тарелками.
- Чтобы клапаны могли упираться, при сжатии пружин под тарелки снизу следует подложить деревянный брусок.
- Повернув головку цилиндров на ВАЗ 2112 с 16 клапанами, нужно извлечь клапаны с нижней стороны.
- Затем снимаем маслоотражательные колпачки и опорные шайбы пружин.
- Сборка производится в обратном порядке.
- Перед установкой поверхности деталей и крышки должны быть тщательно очищены. Во время сборки заменяются изношенные расходные материалы, а также выполняется доработка и протяжка.
- Отверстия втулок, гидротолкателей, стержни клапанов и маслоотражательные колпачки смазываются моторным маслом.
- Из резьбовых отверстий болтов крепления необходимо удалить масло и тосол.
- Устанавливаем новую прокладку ГБЦ, ориентируясь на центрирующие втулки.
- Головку следует закреплять болтами в соответствии со схемой.
На этом процесс проверки технического состояния, доработки и ремонта ГБЦ на ВАЗ 2112 своими руками завершается.
Читайте также:

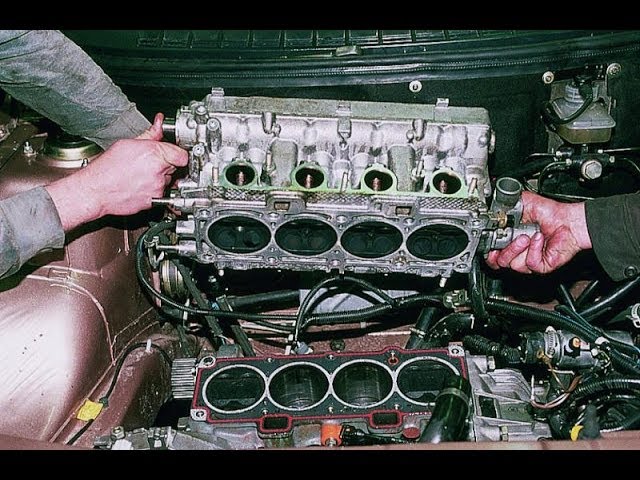

Видео «Сборка и разборка ГБЦ на ВАЗ 2112»
В данном видео демонстрируется процесс снятия и установки головки блока цилиндров ВАЗ 2112, который необходим при проведении ремонта.
Необходимые инструменты и материалы
Для успешного ремонта головки блока цилиндров (ГБЦ) на ВАЗ 2112 своими руками вам понадобятся определенные инструменты и материалы. Правильный выбор инструментов не только упростит процесс, но и повысит качество выполненной работы.
Инструменты
- Набор ключей и головок: Для демонтажа и монтажа крепежных элементов ГБЦ вам понадобятся ключи и головки различных размеров. Рекомендуется иметь как метрические, так и дюймовые размеры.
- Торцевые ключи: Они помогут вам добраться до труднодоступных мест и обеспечить надежное затягивание болтов.
- Отвертки: Набор плоских и крестовых отверток поможет вам открутить различные элементы, такие как крышки клапанов и другие мелкие детали.
- Динамометрический ключ: Этот инструмент необходим для точного затяжки болтов ГБЦ, что критично для предотвращения ее деформации.
- Микрометр или штангенциркуль: Для измерения зазоров и состояния деталей, таких как клапаны и направляющие.
- Ключ для свечей зажигания: Обязательно наличие этого инструмента для снятия и установки свечей, которые могут мешать доступу к ГБЦ.
- Плоскогубцы и кусачки: Эти инструменты могут понадобиться для работы с различными креплениями и проводами.
- Съемник клапанов: Этот инструмент поможет вам легко снять клапаны и пружины, не повредив их.
- Набор для чистки: Включает в себя щетки, скребки и растворители для удаления старого герметика и загрязнений с поверхности ГБЦ.
Материалы
- Новый прокладочный комплект: Обязательно замените прокладку ГБЦ на новую, чтобы избежать утечек масла и охлаждающей жидкости.
- Герметик: В некоторых случаях может понадобиться герметик для обеспечения надежного соединения между деталями.
- Масло: Не забудьте о моторном масле, которое необходимо для смазки новых деталей и для заливки после завершения ремонта.
- Охлаждающая жидкость: После завершения ремонта потребуется новая охлаждающая жидкость для системы охлаждения.
- Запчасти: В зависимости от состояния вашей ГБЦ, могут понадобиться новые клапаны, направляющие, пружины и другие элементы.
Подготовив все необходимые инструменты и материалы, вы значительно упростите процесс ремонта головки блока цилиндров на вашем автомобиле ВАЗ 2112. Важно помнить, что качество работы зависит не только от навыков, но и от правильного оснащения.
Советы по диагностике повреждений
Перед тем как приступить к ремонту головки блока цилиндров (ГБЦ) на ВАЗ 2112, важно правильно диагностировать наличие повреждений. Это поможет избежать ненужных затрат и времени на ремонт. Вот несколько советов, которые помогут вам в этом процессе.
1. Визуальный осмотр
Первым шагом в диагностике является визуальный осмотр ГБЦ. Проверьте наличие трещин, вмятин и других механических повреждений. Особое внимание уделите местам, где крепятся болты, а также участкам, которые подвергаются высоким температурам. Трещины могут быть не всегда видны невооруженным глазом, поэтому используйте лупу или увеличительное стекло.
2. Проверка на наличие утечек
-
Читайте также:
Утечки масла или охлаждающей жидкости могут указывать на повреждения ГБЦ. Проверьте, нет ли следов масла на поверхности ГБЦ или в области прокладки. Также обратите внимание на уровень охлаждающей жидкости в радиаторе и расширительном бачке. Если уровень падает без видимых причин, это может быть признаком утечки.
3. Проверка геометрии ГБЦ
Используйте специальный инструмент для проверки плоскостности ГБЦ. Неправильная геометрия может привести к плохому прилеганию прокладки и, как следствие, к утечкам. Для проверки плоскостности можно использовать линейку или специальный шаблон. Если зазор между линейкой и ГБЦ превышает 0,05 мм, это может указывать на необходимость шлифовки или замены детали.
4. Тест на герметичность
Для проверки герметичности ГБЦ можно провести тест с использованием сжатого воздуха. Закройте все отверстия и подайте сжатый воздух в один из цилиндров. Если воздух выходит из других цилиндров или через систему охлаждения, это может указывать на повреждения прокладки или трещины в ГБЦ.
5. Проверка клапанов и седел
Клапаны и их седла также могут быть источником проблем. Проверьте состояние клапанов на наличие износа, коррозии или деформации. Для этого можно использовать специальный инструмент для проверки зазоров. Если клапаны не прилегают плотно к седлам, это может привести к потере компрессии и снижению мощности двигателя.
6. Использование диагностического оборудования
Современные диагностические инструменты, такие как сканеры и осциллографы, могут помочь в выявлении проблем с ГБЦ. Они позволяют получить более точные данные о работе двигателя и выявить скрытые неисправности. Если у вас есть доступ к такому оборудованию, обязательно воспользуйтесь им для более глубокой диагностики.
Следуя этим советам, вы сможете точно определить наличие повреждений в головке блока цилиндров вашего ВАЗ 2112 и принять обоснованное решение о необходимости ремонта или замены детали. Помните, что качественная диагностика — это залог успешного ремонта и долгой службы вашего автомобиля.
Устранение распространённых проблем
При ремонте головки блока цилиндров (ГБЦ) на ВАЗ 2112 важно знать, какие проблемы могут возникнуть и как их устранить. Наиболее распространённые неисправности связаны с перегревом, трещинами, деформацией и износом уплотнительных прокладок. Рассмотрим каждую из этих проблем подробнее.
Перегрев головки блока цилиндров может привести к её деформации и образованию трещин. Основные причины перегрева включают недостаток охлаждающей жидкости, неисправности в системе охлаждения (например, забитый радиатор или неисправный термостат) и неправильную работу водяного насоса. Для устранения последствий перегрева необходимо:
- Проверить состояние прокладки ГБЦ. Если она повреждена, потребуется замена.
- Измерить плоскостность головки с помощью специального инструмента (линейки или штангенциркуля). Если деформация превышает допустимые нормы, ГБЦ нужно будет отфрезеровать.
- Проверить наличие трещин с помощью визуального осмотра или специального теста на герметичность.
Трещины в головке блока цилиндров могут возникнуть из-за перегрева или механических повреждений. Если трещина небольшая, её можно заварить, но в случае крупных повреждений может потребоваться полная замена ГБЦ. Для ремонта трещин следует:
- Очистить поверхность вокруг трещины от грязи и масла.
- Использовать сварочный аппарат для заделки трещины, если это возможно.
- После сварки провести шлифовку и проверку на герметичность.
Деформация головки блока цилиндров может произойти из-за неправильной установки или чрезмерного давления. Для устранения деформации необходимо:
- Проверить плоскостность головки с помощью линейки. Если есть отклонения, отфрезеровать поверхность.
- Убедиться, что при установке ГБЦ соблюдены все рекомендации по моменту затяжки болтов.
Износ уплотнительных прокладок также является распространённой проблемой. Если прокладка ГБЦ изношена, это может привести к утечкам масла или охлаждающей жидкости. Для решения этой проблемы нужно:
- Снять головку блока цилиндров и заменить старую прокладку на новую.
- Очистить поверхности ГБЦ и блока от остатков старой прокладки.
- Убедиться, что новая прокладка установлена правильно и равномерно затянута.
Следуя этим рекомендациям, вы сможете устранить распространённые проблемы с головкой блока цилиндров на ВАЗ 2112 и обеспечить надёжную работу двигателя. Не забывайте о важности регулярного обслуживания и диагностики системы охлаждения, чтобы избежать серьёзных поломок в будущем.
