Ремонт головки блока цилиндров (ГБЦ) на ВАЗ 2109 требует внимательности и навыков, но его можно выполнить самостоятельно. В статье рассмотрим процесс ремонта и замены ГБЦ, предоставив пошаговые инструкции и фотографии, которые помогут избежать распространенных ошибок и упростят работу. Правильный подход к ремонту ГБЦ продлит срок службы автомобиля и обеспечит его надежную работу, что важно для владельцев ВАЗ 2109.
Что такое головка блока цилиндров
Головка блока цилиндров (ГБЦ) ВАЗ 2109 представляет собой ключевой элемент, основная функция которого заключается в закрытии цилиндров. Она крепится к блоку двигателя с помощью специальных болтов. ГБЦ играет важную роль, так как участвует в различных процессах, происходящих во время работы двигателя. Современные головки блока цилиндров автомобилей имеют довольно сложную конструкцию и состоят из множества деталей.
Когда пора менять?
В процессе эксплуатации автомобиля может возникнуть необходимость в замене или ремонте головки блока цилиндров (ГБЦ), если вы заметили увеличение расхода топлива или снижение мощности двигателя.
Неисправности в системе ГБЦ могут также быть вызваны неправильной установкой и сборкой клапанов и цилиндров.
Если вы регулярно используете бензин низкого качества, не стоит удивляться, если со временем система начнет давать сбои и потребуется ее восстановление.
Трещина в блоке цилиндров может быть устранена только путем полной замены этого элемента, так как другие методы неэффективны.
Одним из признаков проблем с ГБЦ является появление белого дыма из выхлопной трубы, что может быть связано с попаданием охлаждающей жидкости в цилиндры двигателя.
Если на поверхности охлаждающей жидкости в расширительном бачке появились масляные пятна, это также указывает на необходимость ремонта узла. Это происходит из-за того, что масло каким-то образом попадает в систему, где его не должно быть.
Хотя это случается нечасто, иногда выхлопные газы могут просачиваться через прокладку. В таком случае необходимо демонтировать головку и заменить прокладку.
Читайте также:
Снятие головки может потребоваться при тюнинге автомобиля ВАЗ 2109, доработках, возникновении проблем с заглушками, протяжкой болтов или расточкой цилиндров.
| Этап ремонта | Необходимые инструменты и материалы | Описание действия |
|---|---|---|
| 1. Демонтаж ГБЦ | Набор ключей (рожковые, накидные, торцевые), отвертки, плоскогубцы, ветошь, емкость для слива охлаждающей жидкости, герметик, прокладка ГБЦ, динамометрический ключ. | Отсоединить аккумулятор, слить охлаждающую жидкость, отсоединить все шланги, провода и патрубки от ГБЦ. Открутить болты крепления ГБЦ в определенной последовательности. Аккуратно снять ГБЦ. |

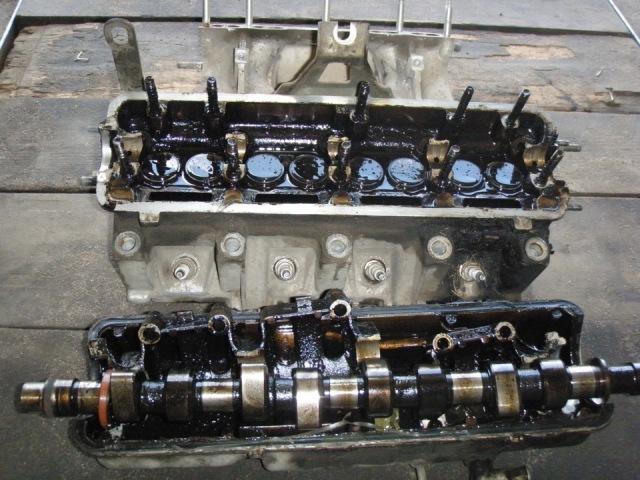

| 2. Разборка ГБЦ | Съемник клапанов, пинцет, магнит, емкости для деталей, ветошь, очиститель карбюратора/бензин. | Снять клапанную крышку, распредвал, коромысла, гидрокомпенсаторы (если есть). С помощью съемника клапанов извлечь клапаны, пружины, сухари. Разложить все детали по порядку, чтобы не перепутать. |
| 3. Дефектовка и очистка | Штангенциркуль, микрометр, набор щупов, металлическая щетка, скребок, очиститель карбюратора/бензин, наждачная бумага мелкой зернистости, керосин/солярка. | Очистить ГБЦ от нагара, масла и старой прокладки. Проверить плоскость ГБЦ на деформацию (покоробленность) с помощью линейки и щупов. Измерить диаметр и износ направляющих втулок клапанов, штоков клапанов. Осмотреть клапаны на наличие трещин, прогаров. Проверить состояние седел клапанов. |
| 4. Ремонт и замена деталей | Притирочная паста, присоска для притирки клапанов, новые клапаны, направляющие втулки, маслосъемные колпачки, прокладки, герметик, развертка для направляющих. | При необходимости заменить изношенные клапаны, направляющие втулки, маслосъемные колпачки. Притереть клапаны к седлам с помощью притирочной пасты. Если плоскость ГБЦ деформирована, отдать на шлифовку. |
| 5. Сборка ГБЦ | Динамометрический ключ, герметик, новые прокладки (ГБЦ, клапанной крышки, коллекторов), масло для смазки. | Установить новые маслосъемные колпачки, пружины, клапаны, сухари. Установить гидрокомпенсаторы, коромысла, распредвал. Затянуть болты распредвала с нужным моментом. Установить новую прокладку клапанной крышки. |
| 6. Установка ГБЦ на двигатель | Динамометрический ключ, герметик, новая прокладка ГБЦ, ветошь. | Установить новую прокладку ГБЦ на блок цилиндров. Аккуратно установить ГБЦ на блок. Затянуть болты крепления ГБЦ в определенной последовательности и с нужным моментом (в несколько этапов). Подсоединить все шланги, провода и патрубки. Залить охлаждающую жидкость. |
| 7. Регулировка клапанов (при необходимости) | Набор щупов, ключи. | После установки ГБЦ и первого запуска двигателя, возможно, потребуется регулировка клапанов (если не используются гидрокомпенсаторы). |
Интересные факты
Вот несколько интересных фактов о ремонте головки блока цилиндров на ВАЗ 2109 своими руками:
-
Материалы и технологии: Головка блока цилиндров ВАЗ 2109 изготовлена из алюминиевого сплава, что делает её легкой, но также требует аккуратности при ремонте. При проведении работ важно использовать специальные герметики и прокладки, чтобы избежать утечек масла и охлаждающей жидкости.
-
Проверка на деформацию: Перед началом ремонта рекомендуется проверить головку блока на деформацию с помощью стеклянной пластины и штангенциркуля. Даже небольшие искривления могут привести к плохой компрессии и перегреву двигателя, поэтому их необходимо устранить с помощью фрезеровки.
-
Улучшение производительности: Многие автолюбители, занимающиеся ремонтом головки блока цилиндров, используют методы доработки, такие как полировка каналов впуска и выпуска, увеличение диаметра клапанов или установка спортивных пружин. Эти изменения могут значительно повысить мощность двигателя и его отзывчивость.
Этапы работы
Как уже упоминалось, процесс замены достаточно прост, однако, если вы впервые решились на это, будет разумно пригласить кого-то, кто имеет опыт в подобных работах. Также может понадобиться помощь, если вы планируете улучшить характеристики двигателя ВАЗ 2109 через тюнинг, например, с помощью расточки каналов. Замена заглушек также может потребовать дополнительной поддержки. В этом случае для извлечения старых заглушек и корректной установки новых необходимы определенные навыки.
Инструменты
- шестигранный ключ;

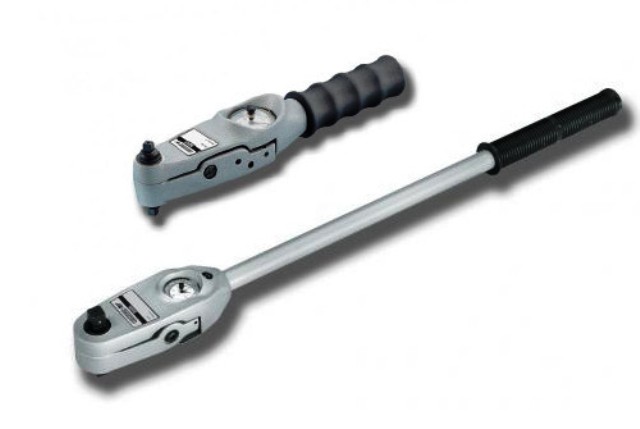

- динамометрический инструмент;
- воротковый ключ;
- отверточный инструмент.
Процесс
Прежде чем начать процесс демонтажа и ремонта головки блока цилиндров (ГБЦ) на ВАЗ 2109, важно выполнить ряд подготовительных мероприятий в установленной последовательности.
Снятие
- В первую очередь, необходимо снять корпус очистителя воздуха.
- Затем отсоединяем шланги и провода от карбюратора или инжектора.
- Далее следует отсоединить штаны от коллектора.
- Убираем трамблер.
- Откручиваем крышку клапанов.
- Снимаем карбюратор и коллекторы.

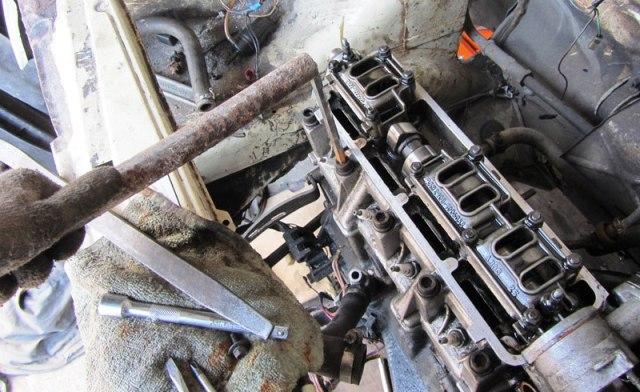

- Для откручивания болтов головки на ВАЗ 2109, вероятно, потребуется вороток и шестигранный ключ, так как болты затянуты с значительным усилием.
- Извлекаем болты крепления головки вместе с шайбами.
- Снимаем головку блока цилиндров ВАЗ 2109 с блока двигателя.
- Убираем прокладку.
- При необходимости проводим ремонт или доработку узлов моторного блока.
Тюнинг
Профессиональная настройка, доработка и тюнинг головки ВАЗ 2109 позволят вам максимально использовать потенциал вашего двигателя. Вы, вероятно, уже слышали об этом, читали статьи или смотрели видео в сети. В процессе тюнинга обычно происходит расточка и шлифовка каналов, что способствует снижению завихрений, которые негативно влияют на мощность. Клапаны заменяются на более крупные и тщательно притираются к своим местам. Кроме того, тюнинг может включать в себя установку бронзовых направляющих клапанов вместо стандартных.
Притирка клапанов
Контроль процесса притирки выполняется следующим образом:
-
Читайте также:
- головка устанавливается в горизонтальное положение;
- в отверстия коллектора заливается жидкость (подойдет обычная вода).
Если жидкость не проходит через клапаны, это свидетельствует о том, что работа выполнена на высоком уровне и клапаны притерты корректно. После устранения всех недостатков можно переходить к установке головки.
Установка

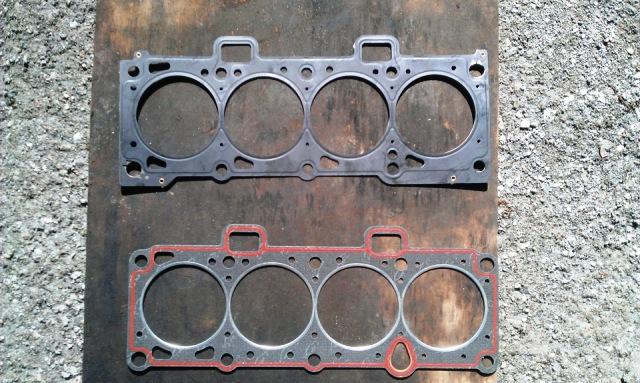

- Начните сборку с установки новой прокладки. Обратите внимание! Отверстия в прокладке должны точно совпадать с направляющими, расположенными в углах блока.
- Устанавливайте головку с осторожностью, чтобы не сместить прокладку с её места.
- Вставьте болты на свои места и начните их затягивать с использованием динамометрического ключа.
- Затем в обратном порядке установите демонтированное оборудование, инжектор или карбюратор. Залейте новую охлаждающую жидкость. Подключите провода и шланги.
Важно! Эта процедура требует определенных знаний и навыков. Поэтому перед её выполнением убедитесь, что вы знаете, как правильно закручивать болты по заданной схеме и с необходимым усилием. Полезно будет ознакомиться с дополнительными материалами по этой теме и посмотреть видеоинструкции.
Как видно, в процессе доработки ВАЗ 2109, тюнинга, замены заглушек и сборки могут возникнуть определенные сложности. Однако, если вы освоите выполнение этих работ самостоятельно, вы сможете значительно сэкономить средства.
Видео «Как снимается головка на автомобиле ВАЗ»
В данном видео специалист продемонстрирует, как быстро и правильно демонтировать головку блока цилиндров (ГБЦ) на автомобиле ВАЗ 21099 своими силами. Процесс снятия ГБЦ на модели ВАЗ 2109 осуществляется аналогичным образом.
https://youtube.com/watch?v=PpW83mcS40E
Необходимые материалы для ремонта
Перед тем как приступить к ремонту головки блока цилиндров (ГБЦ) на ВАЗ 2109, важно подготовить все необходимые материалы и инструменты. Это не только упростит процесс работы, но и поможет избежать лишних затрат времени на поиск нужных деталей в процессе ремонта.
Вот список основных материалов, которые вам понадобятся:
- Новая прокладка головки блока цилиндров: Это один из самых важных элементов, который обеспечивает герметичность соединения между ГБЦ и блоком цилиндров. При выборе прокладки убедитесь, что она подходит именно для вашей модели.
- Новые болты крепления ГБЦ: Рекомендуется использовать новые болты, так как старые могут потерять свои свойства после многократного затягивания. Обратите внимание на их длину и диаметр.
- Силиконовый герметик: В некоторых случаях может потребоваться герметик для обеспечения дополнительной герметичности в местах соединения. Выбирайте качественный герметик, который выдерживает высокие температуры.
- Масло для двигателя: После завершения ремонта вам потребуется новое масло для заливки в двигатель. Убедитесь, что оно соответствует спецификациям вашего автомобиля.
- Охлаждающая жидкость: После снятия ГБЦ может потребоваться замена охлаждающей жидкости. Подготовьте новый антифриз или тосол, который подходит для вашего автомобиля.
- Чистящие средства: Для подготовки поверхностей перед установкой новой прокладки вам понадобятся чистящие средства, такие как уайт-спирит или специальные очистители для двигателя.
- Инструменты: Не забудьте про инструменты, которые понадобятся для работы. Вам понадобятся: ключи (торцевые и рожковые), динамометрический ключ, отвертки, стамеска, щетка для очистки, а также набор для снятия и установки ГБЦ.
Подготовив все необходимые материалы и инструменты, вы сможете значительно упростить процесс ремонта головки блока цилиндров на ВАЗ 2109. Убедитесь, что у вас есть все под рукой, прежде чем начинать работу, чтобы избежать ненужных задержек и проблем в процессе ремонта.
Ошибки, которых следует избегать
Ремонт головки блока цилиндров (ГБЦ) на ВАЗ 2109 – это сложный и ответственный процесс, который требует внимательности и аккуратности. При выполнении данной работы важно избегать распространенных ошибок, которые могут привести к серьезным последствиям и дополнительным затратам. Рассмотрим основные из них.
-
Читайте также:
1. Неправильная диагностика неисправностей. Перед началом ремонта необходимо точно определить, что именно требует внимания. Часто владельцы автомобилей ошибочно полагают, что проблема заключается в ГБЦ, тогда как причина может быть в других системах, таких как система охлаждения или топливная система. Рекомендуется провести полную диагностику двигателя, чтобы избежать ненужного ремонта.
2. Игнорирование рекомендаций по демонтажу. При снятии головки блока цилиндров важно следовать инструкции производителя. Неправильный порядок снятия болтов может привести к повреждению как самой ГБЦ, так и блока цилиндров. Рекомендуется использовать специальный инструмент и соблюдать момент затяжки при установке.
3. Неправильная обработка поверхности. После снятия ГБЦ необходимо проверить ее на наличие деформаций и повреждений. Если поверхность не была обработана должным образом, это может привести к утечкам и снижению компрессии. Используйте шлифовальный станок или специальную шлифовальную пасту для достижения идеальной ровности.
4. Использование некачественных материалов. При замене прокладок и других элементов важно выбирать только качественные запчасти. Использование дешевых и несертифицированных материалов может привести к быстрому выходу из строя и необходимости повторного ремонта.
5. Пренебрежение проверкой клапанов и седел. При ремонте ГБЦ необходимо проверить состояние клапанов и их седел. Неправильная работа этих элементов может привести к потере мощности и увеличенному расходу топлива. Рекомендуется проводить их шлифовку или замену при необходимости.
6. Неправильная установка ГБЦ. При установке головки блока цилиндров необходимо строго соблюдать порядок затяжки болтов и рекомендованные моменты. Неправильная установка может привести к деформации ГБЦ и утечкам. Используйте динамометрический ключ для точной затяжки.
7. Пренебрежение проверкой системы охлаждения. После завершения ремонта важно проверить систему охлаждения на наличие утечек и правильную работу. Перегрев двигателя может привести к повторным повреждениям ГБЦ и других компонентов.
Избегая этих распространенных ошибок, вы сможете значительно повысить качество ремонта головки блока цилиндров на вашем ВАЗ 2109 и продлить срок службы двигателя. Тщательное выполнение всех этапов работы и внимание к деталям – залог успешного результата.
Советы по обслуживанию после ремонта
После завершения ремонта головки блока цилиндров на ВАЗ 2109 важно правильно организовать дальнейшее обслуживание автомобиля, чтобы обеспечить его надежную работу и продлить срок службы двигателя. Вот несколько ключевых рекомендаций, которые помогут вам в этом.
1. Пробный запуск и обкатка
После установки отремонтированной головки блока цилиндров необходимо провести пробный запуск двигателя. Убедитесь, что все соединения герметичны, а система охлаждения работает исправно. Важно следить за уровнем масла и охлаждающей жидкости, а также за отсутствием утечек. После запуска дайте двигателю поработать на холостом ходу несколько минут, затем проверьте, нет ли посторонних звуков или вибраций.
2. Регулировка зазоров клапанов
После ремонта головки блока цилиндров рекомендуется проверить и при необходимости отрегулировать зазоры клапанов. Это необходимо для обеспечения правильной работы газораспределительного механизма. Регулировка зазоров должна проводиться в соответствии с рекомендациями производителя, и лучше всего это делать на холодном двигателе.
3. Замена масла и фильтров
После ремонта желательно заменить моторное масло и масляный фильтр. Это поможет удалить возможные загрязнения и остатки старого масла, которые могли остаться в системе. Используйте качественное масло, соответствующее спецификациям вашего автомобиля, и не забывайте о регулярной замене масла в будущем.
4. Мониторинг температуры двигателя
В первые дни после ремонта внимательно следите за температурой двигателя. Перегрев может привести к серьезным повреждениям, поэтому важно убедиться, что система охлаждения работает эффективно. Если вы заметили, что температура превышает норму, немедленно остановите двигатель и проверьте систему охлаждения на наличие утечек или неисправностей.
5. Проверка системы зажигания
После ремонта головки блока цилиндров стоит проверить систему зажигания. Убедитесь, что свечи зажигания находятся в хорошем состоянии, а провода не имеют повреждений. Неправильная работа системы зажигания может привести к потере мощности и увеличенному расходу топлива.
6. Регулярное техническое обслуживание
Не забывайте о регулярном техническом обслуживании автомобиля. Проводите плановые замены масла, фильтров, проверяйте уровень жидкостей и состояние ремней. Это поможет избежать неожиданных поломок и продлит срок службы вашего автомобиля.
7. Ведение журнала обслуживания
Рекомендуется вести журнал обслуживания, в котором фиксируйте все проведенные работы, замененные детали и даты обслуживания. Это поможет вам отслеживать историю ремонта и обслуживания автомобиля, а также планировать будущие работы.
Следуя этим советам, вы сможете обеспечить надежную работу двигателя вашего ВАЗ 2109 после ремонта головки блока цилиндров и избежать возможных проблем в будущем.
