Замена прокладки головки блока цилиндров (ГБЦ) — важная процедура обслуживания Chevrolet Lanos, особенно при признаках прогорания, таких как перегрев или утечка охлаждающей жидкости. В этой статье представлена пошаговая инструкция и полезные фото и видео для самостоятельного выполнения работы. Правильная замена прокладки ГБЦ восстановит работоспособность автомобиля и предотвратит серьезные повреждения двигателя.

Когда пора менять?

Прокладка головки блока цилиндров предназначена для обеспечения герметичности соединения между головкой и блоком цилиндров. Она играет важную роль в работе трех систем: газораспределительной, охлаждающей и масляной. Из-за этого к ней предъявляются строгие требования, и ее замена необходима при каждом снятии головки блока цилиндров.

Существует три основных типа прокладок ГБЦ:

• Асбестовые, которые входят в состав ремкомплекта. Их главные достоинства – высокая упругость, стойкость к высоким температурам и эластичность.
• Безасбестовые прокладки быстро восстанавливаются и имеют минимальную усадку.
• Металлические прокладки считаются наиболее надежными и эффективными. Они равномерно распределяют давление по всей поверхности блока.

Замена прокладки может потребоваться не только при снятии ГБЦ. Вот некоторые причины, по которым стоит обратить на это внимание:

• Обнаружение утечек охлаждающей жидкости или масла в области соединения блока цилиндров с головкой.
• Попадание охлаждающей жидкости в один из цилиндров, что приводит к появлению белого дыма в выхлопных газах.
• Наличие эмульсии белого цвета на щупе, что также указывает на утечку охлаждающей жидкости в цилиндры.
• Если прокладка повреждена, можно заметить масляные пятна в расширительном бачке или на поверхности охлаждающей жидкости.
• Появление пузырьков в радиаторе или расширительном бачке из-за попадания выхлопных газов через испорченную прокладку.
• Прогоревшая прокладка.

Чтобы избежать проблем с прокладкой, важно предотвращать ее прогорание из-за перегрева и использовать качественные расходные материалы.

Замена прокладки ГБЦ Ланос 1.5 (Daewoo Lanos 1.5)

Процесс замены

Процесс замены прокладки головки блока цилиндров будет более удобным, если проводить его на смотровой яме или эстакаде. Перед началом работ важно заранее подготовить все необходимые материалы и инструменты:

• набор головок;
• набор ключей;
• динамометрический ключ;
• пассатижи;
• чистые тряпки;
• герметик;
• отвертка;
• контейнер для слива охлаждающей жидкости.

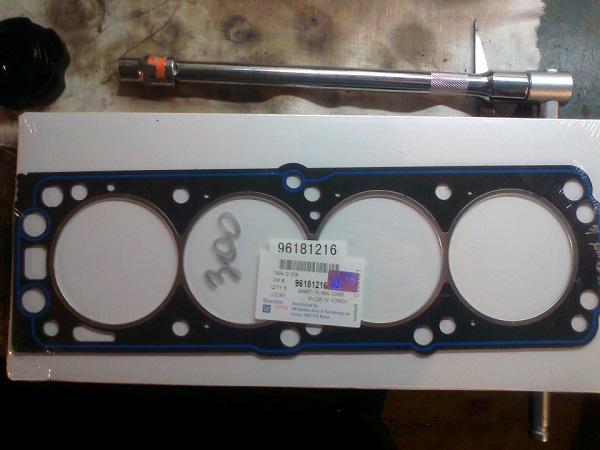

При покупке новых расходных материалов не стоит экономить, поэтому рекомендуется приобретать оригинальные детали у официальных дилеров или у надежных поставщиков.

Для выполнения этой работы желательно иметь помощника. Демонтаж головки блока цилиндров в одиночку может быть затруднительным, так как она имеет значительный вес.

Интересные факты

Вот несколько интересных фактов о замене прокладки головки блока цилиндров на Шевроле Ланос:

1. Признаки неисправности: Одним из основных признаков необходимости замены прокладки головки блока цилиндров является появление белого дыма из выхлопной трубы. Это может указывать на то, что охлаждающая жидкость попадает в цилиндры, что приводит к ее сгоранию. Также стоит обратить внимание на уровень охлаждающей жидкости — если он постоянно падает без видимых утечек, это может быть еще одним сигналом о проблемах с прокладкой.

2. Термостойкость прокладок: Прокладки головки блока цилиндров изготавливаются из различных материалов, включая металл и композитные материалы. Металлические прокладки, как правило, более долговечны и устойчивы к высоким температурам и давлениям, что делает их предпочтительными для высокопроизводительных двигателей. При замене важно выбирать качественные детали, чтобы избежать повторных проблем.

3. Процесс замены: Замена прокладки головки блока цилиндров — это трудоемкий процесс, который требует аккуратности и точности. Важно не только правильно установить новую прокладку, но и следовать рекомендациям по моменту затяжки болтов головки. Неправильная затяжка может привести к деформации головки блока и повторной утечке, что значительно увеличит затраты на ремонт.

Замена прокладки ГБЦ Ланос Aveo 1.5 — САМАЯ ПОЛНАЯ ИНСТРУКЦИЯ. Своими руками. Серия №1 из 2.

Этапы

1. Если автомобиль использовался, перед заменой необходимо сбросить давление в системе питания и дождаться, пока двигатель остынет.
2. Затем следует отключить питание автомобиля, отсоединив отрицательную клемму от аккумулятора.
3. Открутив пробку на сливном отверстии радиатора и крышку расширительного бачка, нужно слить охлаждающую жидкость в заранее подготовленную емкость. После этого закрутите обратно крышку бачка и сливную пробку.
4. Далее отсоедините подводящий шланг радиатора отопления, ослабив хомут, сжав его ушки и переместив вниз по шлангу.
5. Затем снимите ремень с шестерни генератора и насоса гидроусилителя, ослабив крепежные болты.
6. Освободив установочную планку генератора от болтов, отведите его в сторону от двигателя.
7. Далее отсоедините датчики температуры охлаждающей жидкости и уберите держатель жгута проводов от кронштейна. Перерезав хомут, удерживающий шланг, отведите жгут в сторону, чтобы он не мешал.
8. Затем отсоедините провода от датчика кислорода.
9. Ослабив гайку крепления натяжного ролика и сам ролик, снимите ремень газораспределительного механизма.
10. Удерживая распределительный вал с помощью отвертки и пассатижей, чтобы он не прокручивался, выкрутите крепежный болт зубчатого шкива и снимите шкив с распредвала.
11. Ослабив крепежный хомут, который соединяет патрубок радиатора с крышкой термостата, снимите шланг с крышки.
12. Далее демонтируйте задний защитный кожух газораспределительного механизма.
13. Теперь отключите провода питания от регулятора холостого хода и форсунок.
14. Затем отключите датчик дроссельной заслонки и все соединения, связанные с ним.
15. Далее отсоедините шланг вентиляционной системы картера от впускного коллектора.

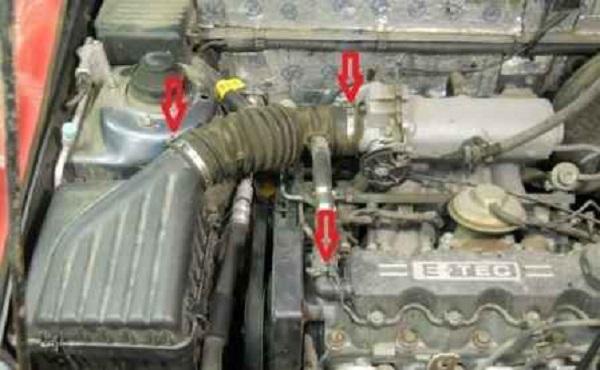

16. Сняв с патрубка дроссельного узла, отсоедините подводящий шланг для воздуха от воздушного фильтра и клапанной крышки головки блока цилиндров.
17. Открутив болты крепления, демонтируйте воздушный фильтр.
18. Далее отсоедините датчик, который определяет давление во впускном коллекторе управления двигателем.
19. Чтобы отсоединить трубу вакуумного усилителя тормозной системы, сожмите усики удерживающего хомута с помощью пассатижей и переместите хомут вниз по шлангу, не разжимая пассатижи.
20. Затем отсоедините трос управления заслонкой от сектора управления и отведите его в сторону.
21. Если автомобиль оснащен газовой системой, ослабьте хомуты, удерживающие шланги подачи газа к газовым форсункам, и отсоедините подводящий газовый шланг.
22. Затем отключите питание от катушки зажигания. Свечи зажигания нужно отсоединить от высоковольтных проводов, вынув их из катушки.
23. Открутив крепежные болты установочного кронштейна, отсоедините впускную трубу от выпускного коллектора.
24. Когда все шланги, провода и датчики отключены, выкрутите крепежные болты головки блока цилиндров, делая это по три раза, каждый раз откручивая все болты на пол-оборота, чтобы снизить напряжение.
25. Перед откручиванием болтов очистите их от масляного налета, иначе ключ может соскользнуть со шлица.
26. Полностью открутив болты, извлеките их.
27. Затем, поддев отверткой, снимите корпус распредвала, после чего снимите нажимные рычаги клапанного привода, опорные сухари и извлеките гидравлические компрессоры клапанного механизма.
28. Далее снимите головку блока цилиндров, она снимается вместе с выпускным коллектором и впускной трубой. Клапаны головки следует очистить от копоти и нагара.
29. Снимите головку вместе с прокладкой. Затем очистите поверхности между блоком цилиндров и головкой. Плоскости нужно вытереть сухой тряпкой, чтобы убрать загрязнения и остатки старой прокладки. Также очистите отверстия для крепежных болтов головки от следов масла.
30. На очищенную и обезжиренную опору нанесите герметик.
31. Устанавливая новую прокладку, ориентируйтесь на направляющие втулки.
32. Желательно заменить болты крепления новыми или проверить резьбу на старых.
33. Установив головку блока цилиндров на блок, прикрутите болты крепления согласно схеме с моментом, указанным в руководстве по эксплуатации Шевроле Ланос.
34. Далее все комплектующие устанавливаются в обратной последовательности.
35. После установки комплектующих отрегулируйте натяжение ремней приводов газораспределительного механизма, генератора, насоса гидроусилителя руля и компрессора кондиционера с помощью натяжителей и регулировочных гаек.
36. Теперь необходимо выполнить регулировку тросика привода дроссельной заслонки.
37. После завершения монтажа залейте охлаждающую жидкость.
38. Подключите аккумуляторную батарею.

Работы должны проводиться на остывшем двигателе.

После завершения сборки запустите двигатель и проверьте его работу, а также наличие утечек в месте соединения головки и блока цилиндров. Самостоятельная замена прокладки — это длительный и трудоемкий процесс, но он позволяет сэкономить на услугах автосервиса и получить ценный опыт в ремонте.

Видео «Признаки прогорания прокладки ГБЦ»

В данном видео обсуждаются признаки.

Прогар прокладки головки блока, признаки.

Необходимые инструменты и материалы

Для успешной замены прокладки головки блока цилиндров на Шевроле Ланос необходимо подготовить ряд инструментов и материалов. Правильная подготовка поможет избежать лишних трудностей в процессе работы и обеспечит качественный результат.

Инструменты

• Набор ключей и головок: Вам понадобятся как метрические, так и дюймовые ключи и головки различных размеров. Особенно полезными будут ключи на 10, 12, 13, 15 и 17 мм.
• Торцевые головки: Для откручивания болтов головки блока цилиндров лучше использовать торцевые головки с трещоткой, что значительно упростит процесс.
• Динамометрический ключ: Этот инструмент необходим для затяжки болтов головки блока цилиндров с соблюдением рекомендуемого момента затяжки, что критически важно для предотвращения повторного повреждения прокладки.
• Отвертки: Плоские и крестовые отвертки понадобятся для снятия различных креплений и элементов, таких как крышка клапанов и другие детали, которые могут мешать доступу к головке блока.
• Плоскогубцы: Используются для снятия хомутов и других креплений, которые могут быть труднодоступными.
• Ключ для свечей зажигания: Если необходимо снять свечи, чтобы облегчить доступ к головке блока, этот инструмент будет незаменим.
• Ломик или монтировка: В некоторых случаях может понадобиться для снятия закисших деталей.

Материалы

• Новая прокладка головки блока цилиндров: Обязательно приобретите качественную прокладку, соответствующую модели вашего автомобиля. Лучше выбирать оригинальные или проверенные производители.
• Уплотнительные кольца: Если в процессе работы вы обнаружите, что некоторые уплотнительные кольца изношены, их также следует заменить.
• Силиконовый герметик: В некоторых случаях может понадобиться герметик для обеспечения надежного соединения в местах, где это необходимо.
• Масло для двигателя: После завершения работы обязательно замените масло, чтобы удалить возможные загрязнения, попавшие в систему.
• Охлаждающая жидкость: Не забудьте о замене охлаждающей жидкости, если она была слита в процессе работы.

Подготовив все необходимые инструменты и материалы, вы сможете значительно упростить процесс замены прокладки головки блока цилиндров на вашем Шевроле Ланос. Убедитесь, что у вас есть все под рукой, прежде чем приступить к работе, чтобы избежать ненужных задержек и проблем.

Советы по предотвращению повторных проблем

После замены прокладки головки блока цилиндров (ГБЦ) важно принять меры, чтобы избежать повторных проблем, связанных с утечками масла и охлаждающей жидкости, а также перегревом двигателя. Вот несколько советов, которые помогут вам в этом:

• Правильная подготовка поверхности: Перед установкой новой прокладки убедитесь, что поверхность головки блока и блока цилиндров тщательно очищена от остатков старой прокладки и загрязнений. Используйте специальный скребок и очиститель, чтобы добиться идеальной гладкости. Неровности и загрязнения могут привести к утечкам.
• Выбор качественной прокладки: Не экономьте на качестве прокладки. Используйте оригинальные запчасти или проверенные аналоги от известных производителей. Некачественные прокладки могут быстро выйти из строя, что приведет к повторной замене.
• Правильный момент затяжки: Следуйте рекомендациям производителя по моменту затяжки болтов ГБЦ. Обычно это включает в себя несколько этапов затяжки с последовательным увеличением момента. Неправильная затяжка может привести к деформации головки блока и утечкам.
• Проверка состояния других компонентов: Перед установкой новой прокладки проверьте состояние других компонентов, таких как термостат, водяной насос и радиатор. Если они изношены или повреждены, их замена поможет предотвратить перегрев двигателя.
• Использование герметиков: В некоторых случаях рекомендуется использовать герметик для дополнительной защиты от утечек. Однако будьте осторожны и следуйте инструкциям, так как избыточное количество герметика может привести к проблемам.
• Регулярное обслуживание: После замены прокладки следите за состоянием системы охлаждения и уровнем масла. Регулярно проверяйте уровень охлаждающей жидкости и масла, а также следите за возможными утечками. Это поможет выявить проблемы на ранней стадии.
• Проверка системы охлаждения: Убедитесь, что система охлаждения работает эффективно. Проверьте радиатор, шланги и термостат. Если система охлаждения не справляется с задачей, это может привести к перегреву и повреждению новой прокладки.
• Мониторинг температуры двигателя: Установите термометр для контроля температуры двигателя. Если температура начинает превышать норму, это может быть признаком проблем, которые необходимо устранить немедленно.

Следуя этим советам, вы сможете значительно снизить риск повторных проблем после замены прокладки головки блока цилиндров и продлить срок службы вашего автомобиля.

Общие ошибки при замене прокладки ГБЦ

Замена прокладки головки блока цилиндров (ГБЦ) – это сложный процесс, который требует внимательности и точности. Даже опытные механики могут допустить ошибки, которые могут привести к серьезным последствиям. Рассмотрим наиболее распространенные ошибки, которые следует избегать при замене прокладки ГБЦ на Шевроле Ланос.

1. Неправильная диагностика проблемы. Перед началом работ важно убедиться, что проблема действительно заключается в прокладке ГБЦ. Часто владельцы автомобилей ошибочно предполагают, что причина перегрева или утечки масла – это прокладка, в то время как проблема может заключаться в других компонентах, таких как термостат, радиатор или насос охлаждающей жидкости. Рекомендуется провести полную диагностику системы охлаждения и двигателя.

2. Игнорирование подготовки поверхности. Перед установкой новой прокладки необходимо тщательно очистить поверхность головки блока и блока цилиндров от старой прокладки и загрязнений. Наличие остатков старой прокладки или грязи может привести к неправильному уплотнению и повторной утечке. Используйте специальные скребки и очистители, чтобы добиться идеальной чистоты.

3. Неправильная установка прокладки. Прокладка должна быть установлена строго в соответствии с указаниями производителя. Обратите внимание на направление установки, если прокладка имеет метки или специальные вырезы. Неправильная установка может привести к утечкам и повреждению двигателя.

4. Неправильный порядок затяжки болтов. Затяжка болтов головки блока цилиндров должна производиться в строгом порядке и с заданным моментом. Обычно это делается в несколько этапов, начиная с центральных болтов и постепенно переходя к крайним. Неправильный порядок или недостаточный момент затяжки могут привести к деформации головки блока и утечкам.

5. Пренебрежение проверкой состояния деталей. При замене прокладки ГБЦ стоит также проверить состояние других компонентов, таких как головка блока, клапаны и направляющие. Если на этих деталях есть повреждения или износ, их необходимо заменить или отремонтировать, чтобы избежать повторных проблем в будущем.

6. Неправильный выбор прокладки. Использование неоригинальных или низкокачественных прокладок может привести к быстрому выходу из строя. Рекомендуется использовать прокладки от проверенных производителей или оригинальные детали, чтобы гарантировать надежность и долговечность.

7. Пренебрежение проверкой уровня жидкости. После завершения замены прокладки обязательно проверьте уровень охлаждающей жидкости и масла. Неправильный уровень может привести к перегреву двигателя или его повреждению. Также стоит проверить систему на наличие утечек после завершения работы.

Избегая этих распространенных ошибок, вы сможете успешно заменить прокладку головки блока цилиндров на вашем Шевроле Ланос и продлить срок службы двигателя. Внимательность и тщательность на каждом этапе процесса – залог успешного завершения работы.
