Замена прокладки блока цилиндров на Ниве Шевроле — важная процедура, которая продлевает срок службы автомобиля и предотвращает серьезные поломки. В статье мы подробно опишем процесс замены прокладки ГБЦ, предоставим пошаговые инструкции и фотографии для самостоятельного выполнения работы. Правильная замена прокладки улучшит работу двигателя и предотвратит утечки масла и охлаждающей жидкости, что сэкономит средства на ремонте и обслуживании.
Когда необходимо менять прокладку ГБЦ?
Замена прокладки головки блока цилиндров (ГБЦ) на Ниве Шевроле может стать необходимостью в определенных ситуациях. Это мероприятие требуется, если прокладка повреждена, например, при образовании трещин. В таком случае владелец автомобиля может столкнуться с утечкой газов в систему охлаждения, что проявляется в постоянном бурлении антифриза.
Кроме того, необходимость замены прокладки ГБЦ может возникнуть из-за снижения уровня компрессии в камерах сгорания. Возможно, прокладка износилась и уже не выполняет свои функции должным образом. Также в случае ее повреждения антифриз может попадать в моторное масло и наоборот.
В таких ситуациях замена прокладки ГБЦ становится крайне важной. Игнорирование этой проблемы может привести к более серьезным последствиям. Поэтому, если вы заметили хотя бы один из указанных признаков, рекомендуется как можно скорее заняться заменой прокладки головки блока цилиндров на вашей Ниве Шевроле.
Процесс замены и момент затяжки
| Этап работы | Необходимые инструменты и материалы | Важные нюансы и советы |
|---|---|---|
| 1. Подготовка к работе | — Набор гаечных ключей и головок (рожковые, накидные, торцевые) | — Убедитесь, что двигатель полностью остыл. |
| — Отвертки (крестовая, плоская) | — Отсоедините минусовую клемму аккумулятора. | |
| — Плоскогубцы, пассатижи | — Подготовьте емкости для слива охлаждающей жидкости и масла. | |
| — Емкости для слива ОЖ и масла | — Работайте в хорошо проветриваемом помещении. | |
| — Ветошь, чистые тряпки | — Заранее приобретите новую прокладку ГБЦ, прокладки впускного/выпускного коллекторов, сальники клапанов (при необходимости), маслосъемные колпачки (при необходимости). | |
| — Новая прокладка ГБЦ | — Приготовьте динамометрический ключ для затяжки болтов ГБЦ. | |
| — Новые прокладки коллекторов (впускного/выпускного) | — Заранее изучите схему затяжки болтов ГБЦ для вашего двигателя. | |
| — Герметик (для некоторых соединений) | ||
| — Динамометрический ключ | ||
| — Очиститель карбюратора/обезжириватель | ||
| — Металлическая щетка, скребок | ||
| — Новое моторное масло, антифриз | ||
| 2. Демонтаж навесного оборудования и ГБЦ | — Набор гаечных ключей и головок | — Слейте охлаждающую жидкость и моторное масло. |
| — Отвертки | — Отсоедините все шланги, патрубки, провода, идущие к ГБЦ. | |
| — Плоскогубцы | — Снимите воздушный фильтр, дроссельный узел, впускной и выпускной коллекторы. | |
| — Маркер или краска для меток | — Отметьте положение распределительного вала относительно коленчатого вала перед снятием цепи ГРМ. | |
| — Съемник цепи ГРМ (при необходимости) | — Аккуратно откручивайте болты ГБЦ в обратном порядке от схемы затяжки. | |
| — Емкость для болтов и мелких деталей | — Будьте осторожны, чтобы не повредить другие компоненты двигателя. | |
| 3. Очистка поверхностей и установка новой прокладки | — Скребок, металлическая щетка | — Тщательно очистите привалочные поверхности блока цилиндров и головки блока цилиндров от остатков старой прокладки, нагара и грязи. |
| — Очиститель карбюратора/обезжириватель | — Проверьте плоскостность ГБЦ и блока цилиндров с помощью линейки и щупа. При необходимости обратитесь к специалистам для шлифовки. | |
| — Ветошь, чистые тряпки | — Установите новую прокладку ГБЦ, соблюдая правильную ориентацию (обычно есть метки «TOP» или «ВЕРХ»). | |
| — Новая прокладка ГБЦ | — Не используйте герметик на прокладке ГБЦ, если это не предусмотрено производителем. | |
| 4. Сборка и затяжка ГБЦ | — Динамометрический ключ | — Установите ГБЦ на блок цилиндров. |
| — Новые болты ГБЦ (рекомендуется) | — Затягивайте болты ГБЦ в строгом соответствии со схемой и моментом затяжки, указанными в руководстве по ремонту для вашего двигателя. | |
| — Набор гаечных ключей и головок | — Затяжка производится в несколько этапов, с определенными углами доворота. | |
| — Установите цепь ГРМ, соблюдая метки. | ||
| 5. Установка навесного оборудования и запуск | — Набор гаечных ключей и головок | — Установите впускной и выпускной коллекторы с новыми прокладками. |
| — Отвертки | — Подсоедините все шланги, патрубки, провода. | |
| — Новое моторное масло, антифриз | — Залейте новое моторное масло и антифриз. | |
| — Подсоедините минусовую клемму аккумулятора. | ||
| — Запустите двигатель и проверьте на наличие утечек. | ||
| — Прогрейте двигатель до рабочей температуры, затем дайте ему остыть и проверьте уровень антифриза и масла. При необходимости долейте. | ||
| — После пробега 500-1000 км рекомендуется повторно проверить момент затяжки болтов ГБЦ (если это предусмотрено производителем). |
Интересные факты
Вот несколько интересных фактов о замене прокладки блока цилиндров на Ниве Шевроле:
-
Термостойкость прокладок: Прокладки блока цилиндров на Ниве Шевроле часто изготавливаются из многослойной стали (MLS), что обеспечивает их высокую термостойкость и долговечность. Это особенно важно для автомобилей, которые могут эксплуатироваться в сложных условиях, таких как бездорожье.
-
Необходимость проверки плоскости: Перед установкой новой прокладки важно проверить плоскость блока цилиндров и головки. Неровности могут привести к утечкам и перегреву двигателя. Для этого используется специальный инструмент — штангенциркуль или линейка, а в некоторых случаях может потребоваться шлифовка поверхности.
-
Правильный порядок сборки: При установке новой прокладки необходимо соблюдать правильный порядок затяжки болтов головки блока цилиндров. Это критически важно для равномерного распределения давления и предотвращения деформации. Обычно порядок затяжки указывается в руководстве по ремонту и может варьироваться в зависимости от модели и года выпуска автомобиля.
Необходимые инструменты
Для выполнения работ по замене прокладки головки блока цилиндров Chevrolet Niva и затяжке болтов ГБЦ необходимо подготовить:
- крестовую и шлицевую отвертку;
- набор рожковых ключей;
- динамометрический ключ.
Без динамометрического ключа затяжка шкивов головки блока станет невозможной.
Пошаговая инструкция
- В первую очередь необходимо снять крышку головки блока цилиндров.
- Затем под автомобиль поставьте емкость для сбора отработанного антифриза. Открутите сливную пробку и слейте жидкость.
- Далее отключите трос дроссельной заслонки от ресивера и узла.
- После этого снимите распределительный шкив вместе с корпусом подшипников.
- Затем демонтируйте рычаги клапанов и выкрутите опоры рычагов. Также уберите рампу, которая подводит моторную жидкость к гидравлическим опорам.
- Теперь отключите жгут проводов от датчика положения дроссельной заслонки. Аналогично отключите провода от датчика холостого хода и датчика антифриза.
- Вам нужно сжать пластиковый фиксатор и отсоединить разъем с проводами, которые подают питание на форсунки. Не забудьте отключить жгут проводов от датчика детонации.
- Далее отключите высоковольтные кабели от свечей зажигания, а также кабель, который отвечает за контроль температуры двигателя.
- Немного сожмите и отсоедините приемную трубу от впускного коллектора. Затем ослабьте верхний винт крепления распорки впускной трубки и немного ослабьте нижний винт, отведя распорку в сторону.
- Ослабьте стяжной хомут, затем отключите патрубок продувки адсорбера от дроссельного узла.
- Ослабьте стяжные хомуты и отсоедините от головки блока цилиндров патрубки охладительной системы.
- С помощью рожковых ключей отсоедините топливные магистрали, открутив гайки на шлангах, отвечающих за подачу и слив бензина.
- Теперь с помощью ключа открутите верхний винт, который крепит заднюю распорку впускной трубки, и немного ослабьте нижний винт. После этого уберите распорку в сторону.
- После выполнения всех вышеперечисленных действий снимите натяжитель цепи привода распределительного шкива.
- Затем демонтируйте кронштейны, на которых крепится насос ГУР.
- Теперь можно снять цепь со звездочки распределительного шкива.
- Используя торцевую головку с удлинителем, отвинтите винты крепления головки блока цилиндров и выполните ее демонтаж.
- Теперь снимите прокладку головки блока цилиндров. Установите новую прокладку, предварительно смазав ее герметиком по периметру. На этом замена уплотнительной прокладки головки блока цилиндров в Ниве Шевроле завершена. Все последующие действия по сборке силового агрегата выполняйте в обратном порядке. Однако это еще не все. Чтобы обеспечить надежное прилегание головки блока цилиндров к блоку, необходимо правильно затянуть винты и соблюдать момент затяжки.

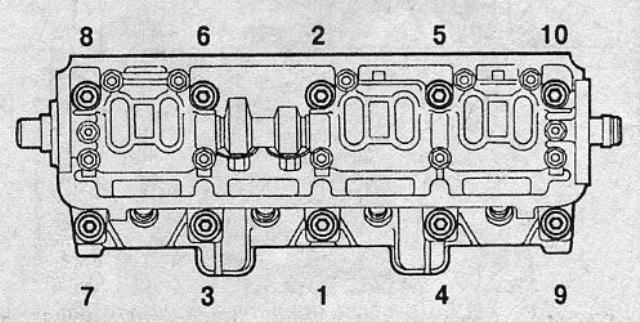

- Процедура включает несколько этапов. В первую очередь, используя динамометрический ключ и следуя порядку, указанному на схеме, затяните винты с первого по десятый. При этом момент затяжки головки блока цилиндров Нива Шевроле должен составлять 20 Нм.
- После того как все болты затянуты, повторно затяните все винты ГБЦ. Теперь момент затяжки должен составлять 69,4–85,7 Нм. Последний, одиннадцатый винт нужно затянуть с моментом 31,4–39,1 Нм.
- После выполнения этих действий винты, отмеченные номерами с первого по десятый, нужно довернуть на 90 градусов, а затем, когда все они прокручены, повторите процедуру и снова доверните их на 90 градусов. На этом процесс затяжки винтов завершен.
Если все действия выполнены корректно, то после замены компонента проблема с попаданием моторной жидкости в антифриз и наоборот исчезнет. Однако важно следовать инструкциям, изложенным в данном руководстве.
Если, например, вы неправильно затянете болты ГБЦ, не дотянув или перетянув их, это может привести к более серьезным последствиям.
Если винт не дотянут, головка блока цилиндров не будет плотно прилегать к блоку, что может вызвать утечку моторной жидкости. Если же вы перетянете шкивы, это может привести к образованию трещин на силовом агрегате. В случае появления микротрещин вам придется либо сваривать головку блока цилиндров, либо заменять ее. Поэтому перед началом такого ремонта тщательно подумайте, сможете ли вы выполнить все правильно.
Читайте также:
Видео от Андрея Лапочкина «Пробило прокладку ГБЦ Нива Шевроле»
Узнайте, как можно распознать, что прокладка головки блока цилиндров в автомобиле Нива Шевроле повреждена.
Подготовка автомобиля к замене прокладки
Перед тем как приступить к замене прокладки блока цилиндров на Ниве Шевроле, необходимо тщательно подготовить автомобиль и рабочее место. Это поможет избежать неожиданных проблем в процессе работы и обеспечит безопасность.
1. Подготовка рабочего места
Выберите чистое и хорошо освещенное место для работы. Убедитесь, что у вас есть достаточно пространства для размещения всех инструментов и деталей. Рекомендуется использовать поддон для сбора масла и других жидкостей, чтобы избежать загрязнения окружающей среды.
2. Инструменты и материалы
Соберите все необходимые инструменты и материалы перед началом работы. Вам понадобятся:
- Набор ключей и головок (включая торцевые ключи)
- Отвертки (плоские и крестовые)
- Торцевые ключи для свечей зажигания
- Динамометрический ключ
- Нож для резки старой прокладки
- Очиститель для деталей
- Новая прокладка блока цилиндров
- Герметик (если требуется)
- Контейнеры для хранения мелких деталей
3. Подготовка автомобиля
Перед началом работ убедитесь, что автомобиль находится на ровной поверхности и зафиксирован на стояночном тормозе. Если у вас есть доступ к подъемнику, это значительно упростит процесс. В противном случае используйте домкрат и подставки для надежной фиксации автомобиля.
4. Слив жидкости
Перед снятием блока цилиндров необходимо слить охлаждающую жидкость и моторное масло. Для этого:
- Откройте крышку радиатора и дайте жидкости остыть.
- С помощью специального ключа открутите сливной кран радиатора и дайте жидкости стечь в подготовленный контейнер.
- Слейте масло, открутив масляный фильтр и сливной болт в поддоне.
5. Снятие элементов
Перед тем как снять блок цилиндров, необходимо удалить все элементы, которые могут мешать доступу к нему. Это включает в себя:
- Снятие впускного и выпускного коллекторов.
- Удаление системы охлаждения (радиатор, шланги).
- Снятие свечей зажигания и катушек зажигания.
- Отсоединение всех проводов и шлангов, которые могут мешать.
После выполнения всех этих шагов вы будете готовы к снятию блока цилиндров и замене прокладки. Убедитесь, что у вас есть четкий план действий и все необходимые инструменты под рукой, чтобы работа прошла гладко и без лишних задержек.
Проверка состояния головки блока цилиндров
Перед тем как приступить к замене прокладки блока цилиндров на Ниве Шевроле, важно тщательно проверить состояние головки блока цилиндров (ГБЦ). Это позволит избежать повторных проблем и обеспечит надежную работу двигателя после ремонта.
-
Читайте также:
Первым шагом в проверке состояния ГБЦ является визуальный осмотр. Необходимо обратить внимание на наличие трещин, вмятин или других повреждений. Особое внимание стоит уделить местам, где прокладка соприкасается с головкой. Если вы заметили какие-либо дефекты, возможно, потребуется замена самой головки блока цилиндров.
Следующий этап — проверка плоскости ГБЦ на предмет деформации. Для этого можно использовать специальный инструмент — штангенциркуль или линейку. Плоскость должна быть ровной, и отклонения не должны превышать 0,05 мм. Если деформация превышает допустимые значения, головку необходимо обработать на фрезерном станке или заменить.
Также важно проверить состояние клапанов и их седел. Если клапаны имеют заметные повреждения или износ, это может привести к утечкам и снижению компрессии. В таком случае рекомендуется провести их шлифовку или замену.
Не забудьте проверить и состояние прокладочного материала. Если на старой прокладке есть следы перегрева или повреждения, это может указывать на проблемы с охлаждением или неправильную установку. Важно убедиться, что все остатки старой прокладки удалены с поверхности ГБЦ и блока цилиндров перед установкой новой.
Наконец, стоит проверить состояние болтов крепления ГБЦ. Они должны быть свободными от коррозии и механических повреждений. Если болты имеют следы износа, рекомендуется заменить их новыми, так как это обеспечит надежное крепление головки блока цилиндров.
Советы по выбору качественной прокладки ГБЦ
Выбор качественной прокладки головки блока цилиндров (ГБЦ) является ключевым этапом в процессе замены, так как от этого зависит надежность и долговечность работы двигателя. При выборе прокладки стоит учитывать несколько важных факторов.
Во-первых, необходимо обратить внимание на материал, из которого изготовлена прокладка. Наиболее распространенными являются прокладки из асбестового и металлического материала. Асбестовые прокладки имеют хорошую термостойкость и упругость, однако со временем могут терять свои свойства. Металлические прокладки, как правило, более долговечны и устойчивы к высоким температурам и давлениям, что делает их предпочтительными для автомобилей, подвергающихся высоким нагрузкам.
Во-вторых, стоит учитывать производителя. Рекомендуется выбирать прокладки от известных брендов, которые зарекомендовали себя на рынке автозапчастей. Известные производители часто проводят строгий контроль качества своей продукции, что снижает риск приобретения некачественной детали. Обратите внимание на отзывы других автовладельцев и рейтинги производителей.
Третий аспект — это соответствие прокладки оригинальным спецификациям. При покупке обязательно уточняйте, подходит ли выбранная прокладка для вашего автомобиля. Неправильный выбор может привести к утечкам масла или охлаждающей жидкости, что в свою очередь может вызвать серьезные повреждения двигателя.
-
Читайте также:
Также стоит обратить внимание на толщину прокладки. Она должна соответствовать оригинальной детали, так как изменение толщины может повлиять на работу двигателя, в том числе на компрессию и зазоры клапанов. Если вы не уверены в правильности выбора, лучше проконсультироваться с профессионалом или обратиться к специалистам в автосервис.
Наконец, не забывайте о цене. Слишком низкая стоимость может быть признаком низкого качества, поэтому старайтесь выбирать прокладки в среднем ценовом сегменте. Однако высокая цена не всегда гарантирует высокое качество, поэтому важно учитывать все вышеперечисленные факторы.
Следуя этим рекомендациям, вы сможете выбрать качественную прокладку ГБЦ, что обеспечит надежную работу вашего двигателя после замены.
