В статье рассмотрим электросистему автомобилей КАМАЗ-6511, 6520, 5510 и 5511, представив цветную схему электрооборудования и описание проводки. Понимание структуры электросистемы и ее подсистем важно для диагностики и устранения неисправностей, что способствует надежной эксплуатации грузовиков. Также поделимся рекомендациями по определению неисправностей проводки, что поможет владельцам и механикам эффективно решать проблемы и поддерживать автомобили в исправном состоянии.

Электрическая схема

В данном разделе представлена общая цветовая схема электропроводки КАМАЗ. Цвета линий на схеме соответствуют цветам кабелей, используемых в стандартной проводке. Кроме того, на изображении схематически указаны все датчики и устройства, которые подключены к бортовой сети автомобиля.

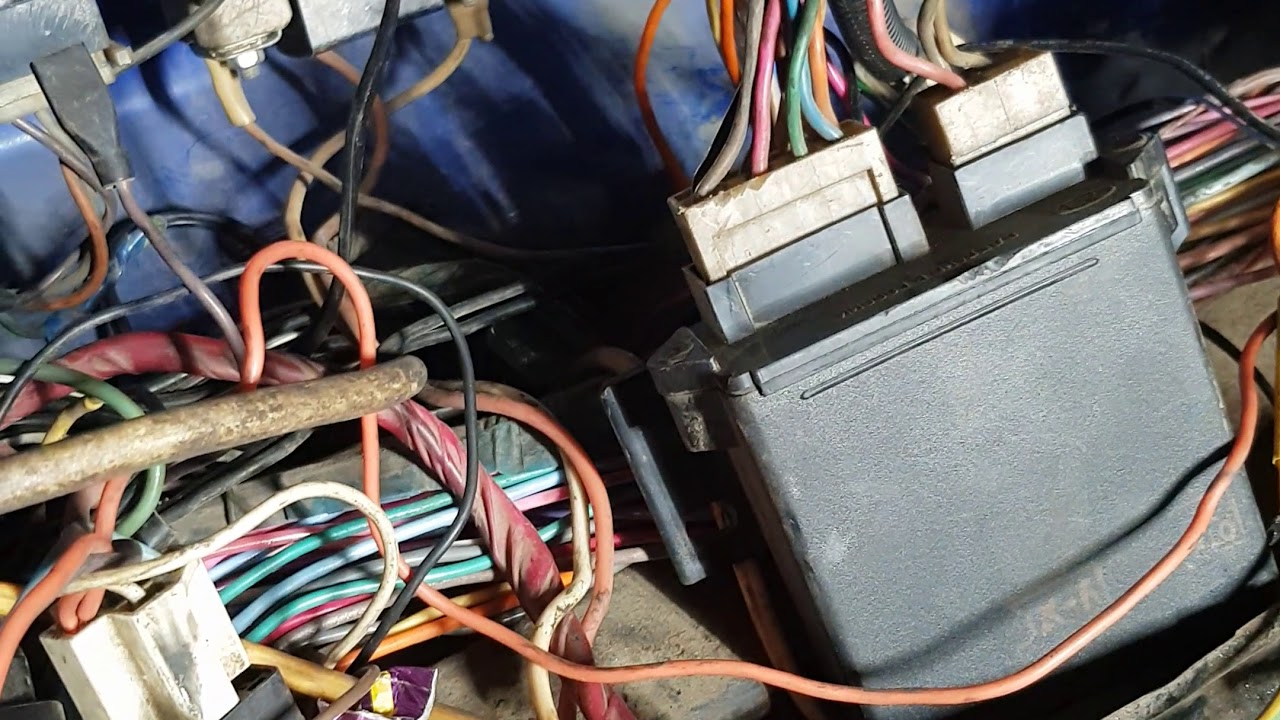

Проводка кабиныКамАЗ.

Особенности электрооборудования

Теперь рассмотрим электрическую схему автомобилей КАМАЗ.

Все модели грузовиков, такие как КАМАЗ 6520, 55102 и другие, оборудованы следующими подсистемами:

1. Система запуска двигателя.
2. Поворотники и аварийная сигнализация.
3. Отопительная система, электроснабжение и механизм очистки лобового стекла.
4. Освещение внутри кабины.
5. Основное освещение, включающее фары, противотуманные огни (если установлены), стоп-сигналы и габаритные огни.
6. Приборная панель. Этот элемент является одним из ключевых в бортовой сети, так как в нем сосредоточены важные датчики и приборы, такие как тахометр, спидометр, датчик уровня топлива и другие. Также на панели имеются индикаторы, которые загораются при включении освещения, ручного тормоза и т.д. Это позволяет водителю косвенно оценивать состояние различных узлов.
7. Противоугонная система, если она установлена.
8. Блок предохранителей. Этот элемент защищает электрические цепи автомобиля от возможных перепадов напряжения. В нем находятся предохранители, отвечающие за функционирование основного электрооборудования.
9. Блок управления, который обеспечивает корректную работу основных агрегатов и систем автомобиля.
10. Аудиосистема, если она имеется в автомобиле.

Для нормального функционирования электросхемы КАМАЗ состояние проводки должно быть как минимум удовлетворительным.

Кроме того, работа электрической цепи возможна при исправных:

1. Аккумуляторах. В автомобилях КАМАЗ установлены две аккумуляторные батареи, соединенные последовательно. Положительный вывод одной батареи подключается к стартеру, а отрицательный — к выключателю, который, в свою очередь, соединен с кузовом автомобиля. Обе батареи размещены в специальном ящике на раме, позади кабины. Аккумуляторы обеспечивают нормальное зажигание при запуске двигателя и позволяют работать электрооборудованию даже при выключенном двигателе.
2. Генераторе. Генераторный узел обеспечивает питание электрических устройств и систем во время работы двигателя. Кроме того, он отвечает за зарядку аккумуляторов.

Интересные факты

Вот несколько интересных фактов о электросистемах КАМАЗов моделей 6511, 6520, 5510 и 5511:

1. Унификация компонентов: Электросистемы этих моделей КАМАЗа имеют много общих компонентов, что упрощает их обслуживание и ремонт. Например, многие элементы, такие как реле, предохранители и датчики, могут быть взаимозаменяемыми, что снижает затраты на запчасти и время простоя автомобилей.

2. Система диагностики: Современные модели КАМАЗа, включая 6511 и 6520, оснащены системой самодиагностики, которая позволяет выявлять неисправности в электросистеме. Это значительно упрощает процесс диагностики и ремонта, так как водителю или механикам не нужно вручную проверять каждую цепь.

3. Энергоэффективность: Электросистемы этих моделей разработаны с учетом современных требований к энергоэффективности. Например, использование светодиодных ламп в освещении и оптимизация работы генератора позволяют снизить потребление энергии и увеличить срок службы аккумуляторов, что особенно важно для грузовых автомобилей, работающих в тяжелых условиях.

Эти факты подчеркивают важность электросистем в современных грузовиках и их влияние на общую эффективность и надежность автомобилей.

Как определить неисправность?

Существует несколько способов проверки работоспособности электрической цепи автомобиля, которые можно выполнить в домашних условиях. Например, для проверки наличия напряжения в определенной области можно воспользоваться мультиметром или контрольной лампочкой.

Если цепь оказалась неисправной, следуйте следующему алгоритму действий:

1. Сначала подключите один из щупов тестера или контрольной лампы к клемме «-» аккумулятора, или же соедините его с кузовом автомобиля.
2. Второй щуп следует подключить к месту, которое вы собираетесь проверять, желательно как можно ближе к аккумулятору или предохранителю.
3. Если контрольная лампочка загорелась или на экране мультиметра отобразилось напряжение, это указывает на то, что данный участок цепи функционирует исправно. То есть все элементы подключены корректно, и ремонт проводки не требуется. Однако стоит учитывать, что в некоторых цепях напряжение может быть присутствовать только при определенном положении ключа в замке зажигания.
4. Далее проверьте остальные участки цепи, используя аналогичный метод.
5. Если вы обнаружите участок, где напряжение отсутствует, скорее всего, причина неисправности находится между этой точкой и последним участком, где напряжение присутствует.
6. Следует отметить, что чаще всего проблемы с проводкой вызваны плохими контактами.

Также в домашних условиях можно попытаться выявить короткое замыкание в системе:

1. Для начала извлеките предохранитель, который отвечает за проверяемую цепь.
2. Затем переключите тестер в режим вольтметра.
3. Один щуп устройства подключите к клеммам предохранителя. При этом все устройства и приборы данной цепи должны быть отключены и обесточены.
4. После этого попробуйте немного пошевелить кабель. Если на дисплее появятся значения, это будет свидетельствовать о наличии короткого замыкания. Обычно такая проблема возникает из-за повреждения изоляции на проводе (автор видео — Григорий Сергеев).

Камаз. Ремонт.

Возможные неисправности проводки

Неисправности в электропроводке — это распространенная проблема, с которой сталкиваются многие владельцы автомобилей.

Для моделей КАМАЗ 55111 и других аналогичных автомобилей можно выделить следующие типичные неисправности электроцепи:

1. Если какое-либо устройство перестало функционировать, первым делом стоит проверить предохранитель. В блоке управления находятся элементы, необходимые для корректной работы системы. Если предохранитель сгорел, это может быть вызвано его естественным износом или скачками напряжения. Если замена предохранителя была произведена недавно, важно убедиться, что его выход из строя не связан с колебаниями напряжения в сети.

2. Поломка самого устройства. Например, если печка или фары не работают, а их электроцепи в порядке и нет замыканий или обрывов, возможно, проблема заключается в неисправности отопителя или перегоревшей лампе. Такие случаи встречаются реже, но все же имеют место.

3. Проблемы с аккумуляторной батареей. Если все устройства внезапно перестали работать, это может указывать на разряд аккумулятора или низкий уровень электролита в его банках. Рекомендуется проверить заряд батареи и уровень жидкости.

4. Неисправность генератора или его недостаточная эффективность. Этот элемент отвечает за работу всех систем автомобиля во время движения, и его поломка будет заметна сразу. Низкое напряжение в бортовой сети может быть связано с недостаточной натяжкой ремня генератора; подтянув его, вы можете решить проблему. Однако если причина кроется в износе или поломке компонентов генератора, его придется снять и отремонтировать.

5. Утечка тока, которая часто возникает из-за повреждения изоляции проводки. С помощью тестера можно обнаружить неисправный провод и заменить его. При замене проводов важно тщательно изолировать кабель перед его укладкой.

6. Проблемы с контактом между устройством и проводкой. Причины могут быть различными: обрыв проводки, перегоревший контакт или его окисление. Если контакт подгорел или окислился, его можно восстановить, очистив или заменив.

Видео «Процесс ремонта подсветки и электроцепи автомобиля КАМАЗ»

В представленном ниже видео вы найдете подробную инструкцию по восстановлению подсветки и проводки в российском грузовике (автор — Никита Вагин).

Будни камазиста : начинаем делать подсветку и проводку

Обслуживание и профилактика электросистемы

Автомобили КАМАЗ-6511, 6520, 5510 и 5511 являются важными аспектами, которые обеспечивают надежную работу транспортных средств и предотвращают возможные поломки. Регулярная проверка и уход за электросистемой позволяют не только продлить срок службы автомобиля, но и повысить его безопасность на дороге.

Первым шагом в обслуживании электросистемы является визуальный осмотр всех компонентов. Необходимо проверить состояние проводки на наличие повреждений, коррозии и износа. Особое внимание следует уделить соединениям, разъемам и клеммам, так как они могут стать источником электрических неисправностей. В случае обнаружения повреждений, необходимо заменить или отремонтировать соответствующие элементы.

Следующим этапом является проверка аккумуляторной батареи. Важно следить за уровнем электролита, а также за состоянием клемм и проводов, которые соединяют аккумулятор с электросистемой. Если клеммы окислились, их следует очистить, а при необходимости заменить. Также рекомендуется периодически проверять напряжение аккумулятора с помощью мультиметра, чтобы убедиться в его исправности.

Не менее важным является контроль за работой генератора. Он отвечает за зарядку аккумулятора и обеспечение электросистемы необходимым напряжением. Для проверки генератора необходимо измерить напряжение на выходе при работающем двигателе. Оно должно находиться в пределах 13,5-14,5 В. Если напряжение ниже нормы, это может свидетельствовать о неисправности генератора или его регулятора.

Также стоит обратить внимание на предохранители и реле, которые защищают электросистему от перегрузок и коротких замыканий. Регулярная проверка их состояния и замена сгоревших предохранителей помогут избежать серьезных проблем с электросистемой. Рекомендуется иметь запасные предохранители и реле в автомобиле для быстрого реагирования на возможные неисправности.

Кроме того, важно следить за состоянием осветительных приборов и сигнализации. Необходимо регулярно проверять работоспособность фар, габаритов, поворотников и стоп-сигналов. При обнаружении неисправностей следует заменить лампы или проверить проводку на наличие повреждений.

Наконец, стоит отметить, что профилактика электросистемы включает в себя и использование качественных запчастей и расходных материалов. При замене элементов электросистемы рекомендуется использовать оригинальные детали или сертифицированные аналоги, чтобы избежать проблем с совместимостью и надежностью.

Таким образом, регулярное обслуживание и профилактика электросистемы автомобилей КАМАЗ-6511, 6520, 5510 и 5511 помогут обеспечить их надежную работу и безопасность на дороге. Следуя простым рекомендациям, владельцы могут значительно снизить риск возникновения электрических неисправностей и продлить срок службы своего транспортного средства.

Советы по модернизации электрооборудования

Модернизация электрооборудования КАМАЗов моделей 6511, 6520, 5510 и 5511 может значительно повысить надежность и эффективность работы автомобилей. Рассмотрим несколько ключевых аспектов, которые помогут в этом процессе.

1. Замена устаревших компонентов

Первым шагом в модернизации электрооборудования является замена устаревших или изношенных компонентов. Это касается как реле, так и предохранителей, а также различных датчиков и переключателей. Использование современных аналогов может повысить устойчивость к внешним воздействиям и увеличить срок службы системы.

2. Установка дополнительных защитных устройств

Для повышения безопасности электрооборудования рекомендуется установить дополнительные защитные устройства, такие как предохранители с более высоким уровнем защиты, автоматические выключатели и системы контроля напряжения. Это поможет предотвратить короткие замыкания и перегрев, что особенно важно в условиях эксплуатации на сложных маршрутах.

3. Оптимизация проводки

Оптимизация проводки включает в себя не только замену старых проводов на более качественные, но и правильное распределение кабелей по кузову автомобиля. Это поможет избежать механических повреждений и упростит диагностику в случае возникновения неисправностей. Рекомендуется использовать изолированные соединения и термоусадочные трубки для защиты от влаги и коррозии.

4. Установка дополнительных источников питания

Если автомобиль используется для работы с дополнительным оборудованием, таким как гидравлические системы или электроинструменты, стоит рассмотреть возможность установки дополнительных аккумуляторов или генераторов. Это обеспечит стабильное питание для всех систем и предотвратит разряд аккумулятора в процессе работы.

5. Использование современных технологий

Современные технологии, такие как системы диагностики и мониторинга, могут значительно упростить процесс обслуживания электрооборудования. Установка бортовых компьютеров и датчиков позволит в реальном времени отслеживать состояние системы и выявлять потенциальные проблемы до их возникновения.

6. Профессиональная установка и настройка

Не стоит забывать о важности профессиональной установки и настройки всех новых компонентов. Неправильная установка может привести к серьезным неисправностям и даже авариям. Рекомендуется обращаться к квалифицированным специалистам, которые имеют опыт работы с электрооборудованием КАМАЗов.

Следуя этим рекомендациям, можно значительно улучшить электрооборудование КАМАЗов 6511, 6520, 5510 и 5511, что в свою очередь повысит их эксплуатационные характеристики и надежность в работе.

Часто задаваемые вопросы (FAQ) по электросистеме КАМАЗов

1. Какова основная функция электросистемы КАМАЗов-6511, 6520, 5510 и 5511?

Электросистема данных моделей КАМАЗов выполняет несколько ключевых функций, включая обеспечение работы освещения, системы зажигания, стартеров, а также различных вспомогательных систем, таких как обогреватели и кондиционеры. Она обеспечивает надежное электроснабжение всех электрических компонентов автомобиля, что критически важно для его нормального функционирования.

2. Какие основные компоненты входят в состав электросистемы?

Электросистема КАМАЗов состоит из следующих основных компонентов:

• Аккумуляторные батареи: обеспечивают старт двигателя и питание всех электрических систем.
• Генератор: отвечает за зарядку аккумуляторов и питание электрических систем во время работы двигателя.
• Электрические проводки: соединяют все компоненты системы, обеспечивая передачу электрического тока.
• Предохранители: защищают электрические цепи от перегрузок и коротких замыканий.
• Реле: управляют работой различных электрических устройств, таких как стартер и освещение.
• Датчики и переключатели: обеспечивают взаимодействие водителя с электросистемой, включая управление освещением и другими функциями.

3. Как правильно читать схему электросистемы?

Схема электросистемы представляет собой графическое изображение всех компонентов и их соединений. Для правильного чтения схемы необходимо обратить внимание на следующие аспекты:

• Обозначения: каждый элемент схемы имеет свое обозначение, которое следует расшифровать, используя легенду, прилагаемую к схеме.
• Цвета проводов: разные цвета проводов указывают на их назначение и функцию. Например, красный может обозначать положительный провод, а черный — отрицательный.
• Соединения: стрелки и точки соединения показывают, как элементы системы связаны между собой.

4. Какие распространенные проблемы могут возникнуть в электросистеме?

В процессе эксплуатации КАМАЗов могут возникать различные проблемы с электросистемой, включая:

• Разряженные аккумуляторы: могут быть вызваны длительным простоям автомобиля или неисправностью генератора.
• Перегоревшие предохранители: часто указывают на короткое замыкание или перегрузку в электрической цепи.
• Неисправности в проводке: могут проявляться в виде обрывов или коррозии, что приводит к потере электрического контакта.

5. Как проводить диагностику электросистемы?

Для диагностики электросистемы необходимо использовать мультиметр для проверки напряжения на различных компонентах. Также рекомендуется:

• Проверить состояние аккумуляторов и их заряд.
• Осмотреть проводку на наличие повреждений и коррозии.
• Проверить работу генератора и его выходное напряжение.
• Проверить предохранители и реле на работоспособность.

6. Как избежать проблем с электросистемой?

Для предотвращения проблем с электросистемой рекомендуется:

• Регулярно проверять состояние аккумуляторов и их заряд.
• Проводить плановое техническое обслуживание, включая проверку проводки и соединений.
• Использовать качественные запчасти и компоненты при ремонте.
• Следить за состоянием предохранителей и реле, заменяя их при необходимости.
