Электросистема грузовиков Камского автомобильного завода, таких как КАМАЗ-5320 и 4310, обеспечивает надежную работу транспортных средств. В статье рассмотрим цветную схему электрооборудования этих моделей и основные системы, входящие в ее состав. Вы узнаете, как определить неисправности в электроцепях и какие методы диагностики применяются для поиска проблем с проводкой. Эта информация полезна владельцам грузовиков и специалистам по ремонту, стремящимся повысить эффективность обслуживания техники.

Особенности электрооборудования

Начнем с рассмотрения компонентов и подсистем, которые включает в себя электропроводка КАМАЗ-5320:

1. Система световой сигнализации и поворотников.
2. Установка отопления, энергоснабжения и очистки лобового стекла.
3. Наружное освещение, которое включает ближний и дальний свет, а также противотуманные фары, если они предусмотрены.
4. Внутреннее освещение салона автомобиля.
5. Система запуска двигателя.
6. Схема проводки также охватывает систему контрольно-измерительных приборов, расположенных на панели управления. На приборной панели находятся не только основные индикаторы, но и множество датчиков, которые способствуют более удобному управлению автомобилем.
7. Звуковая сигнализация.
8. Аудиосистема, если она установлена.

Корректная работа электросхемы КАМАЗ 43118 возможна только при надлежащем функционировании двух ключевых узлов:

1. Аккумулятора. Этот элемент обеспечивает систему зажигания необходимым напряжением во время запуска двигателя и позволяет питать основное электрооборудование при выключенном двигателе.
2. Генератора. Этот узел отвечает за питание всех устройств и оборудования во время движения автомобиля. Кроме того, генератор восстанавливает заряд аккумулятора, который был использован для запуска двигателя.

7 ГРУЗОВИКОВ СССР ДЛЯ КРАЙНЕГО СЕВЕРА.

Как определить неисправность?

Определение неисправностей в работе оборудования можно осуществить как с помощью профессионалов, так и самостоятельно.

Существует два основных состояния автомобиля, при которых можно выявить неисправность в цепи:

1. Двигатель не запускается, и эксплуатация автомобиля невозможна. В этом случае может быть множество причин поломки. Начать диагностику следует с проверки распределительного устройства, свечей зажигания, высоковольтных проводов, стартера и, конечно же, аккумулятора. В большинстве случаев проблему можно решить, зарядив аккумулятор, очистив свечи от нагара или заменив высоковольтные провода. Также стоит обратить внимание на генератор, который может быть неисправен. Прежде чем разбирать узел, проверьте натяжение генераторного ремня — он может быть либо слишком слабым, либо, наоборот, слишком натянутым, что также негативно сказывается на работе автомобиля.

2. Двигатель запускается, но оборудование не функционирует или работает частично. Возможно, некоторые устройства не работают. Например, одновременно могут перестать функционировать поворотники и стеклоочистители. На первый взгляд, эти системы не связаны, но стоит помнить, что обе они зависят от подрулевого переключателя. Если он неисправен или контакт в его схеме плохой, то устройства просто не смогут работать. Если двигатель запускается, но часть узлов не функционирует, первым делом проверьте предохранители в блоке — возможно, один из них перегорел. Если предохранители в порядке, а вы уверены в исправности электрооборудования, следует заняться диагностикой проводки (автор видео — канал CarEnergy).

Ремонт Камаза 2

Интересные факты

Вот несколько интересных фактов о электросистеме грузовиков Камского автомобильного завода (КАМАЗ):

1. Интеграция современных технологий: Электросистемы грузовиков КАМАЗ активно интегрируют современные технологии, такие как системы телематики и бортовые компьютеры. Это позволяет не только контролировать техническое состояние автомобиля в реальном времени, но и оптимизировать расход топлива и планировать маршруты.

2. Энергоэффективность: Грузовики КАМАЗ оснащены современными генераторами и аккумуляторами, которые обеспечивают высокую энергоэффективность. Это особенно важно для длительных поездок, где надежность электросистемы напрямую влияет на производительность и экономичность эксплуатации.

3. Электромобили и гибридные технологии: КАМАЗ активно развивает направление электромобилей и гибридных технологий. В 2020 году был представлен первый полностью электрический грузовик КАМАЗ 42941, который демонстрирует потенциал компании в области экологически чистого транспорта и отвечает современным требованиям по снижению выбросов вредных веществ.

Возможные неисправности проводки

Все неисправности в работе электропроводки можно классифицировать на несколько категорий:

1. Поломка оборудования. Хотя такие случаи встречаются нечасто, они все же могут произойти.
2. Выход предохранителя из строя. В монтажном блоке находятся предохранительные устройства, которые обеспечивают безопасность проводки КАМАЗ. При скачках напряжения предохранители срабатывают первыми, защищая оборудование от повреждений. Если в бортовой сети регулярно происходят перепады напряжения, перед заменой сгоревших предохранителей необходимо устранить причину этих скачков.
3. Плохой контакт в электроцепи. Причины могут быть различными, но чаще всего это связано с обрывом провода в каком-то участке цепи. Для диагностики потребуется мультиметр, который используется для выявления неисправностей в проводке. Также причиной может быть окисление или подгорание контактов. В этом случае проблему можно решить, очистив или заменив поврежденные контакты.
4. Утечка тока. Чаще всего такая проблема возникает из-за пробоя в проводке. С помощью мультиметра можно определить неисправный провод, который затем нужно будет либо заменить, либо тщательно заизолировать.
5. Износ компонентов генератора. Для выявления поврежденных деталей потребуется разобрать узел и заменить их.
6. Разряженный аккумулятор или недостаток электролита. В этом случае необходимо проверить уровень жидкости в банках аккумулятора и измерить его заряд.

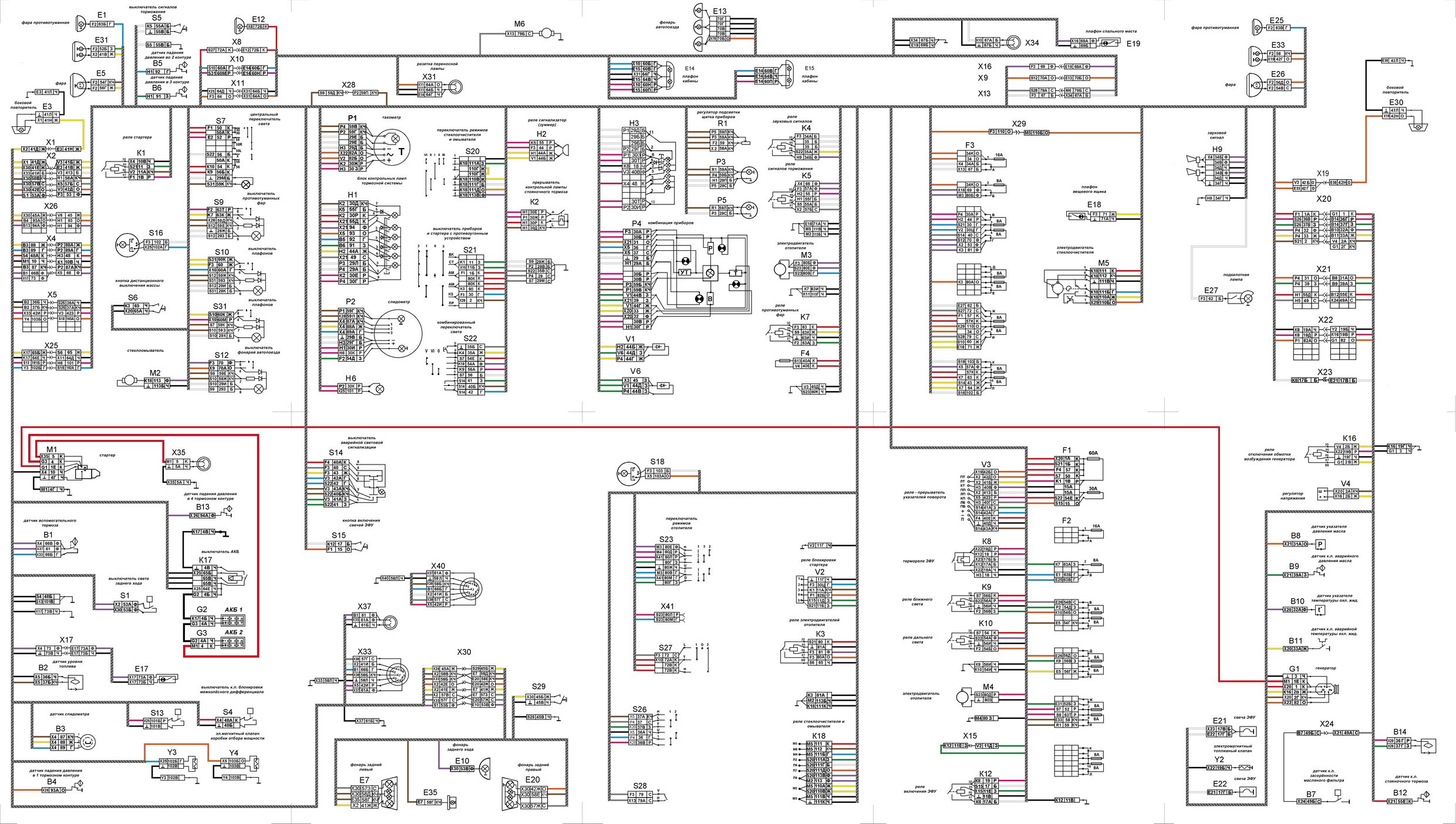

Электрическая схема

Видео «Подробная инструкция по ремонту подсветки и проводки в КАМАЗе»

Как грамотно выполнить ремонт подсветки и электрической цепи в грузовике — смотрите в видео ниже (автор — Никита Вагин).

Будни камазиста : начинаем делать подсветку и проводку

Современные технологии в электросистемах КАМАЗ

Электросистемы грузовиков Камского автомобильного завода (КАМАЗ) представляют собой сложные и высокотехнологичные комплексы, которые обеспечивают надежную работу всех электрических компонентов автомобиля. В последние годы КАМАЗ активно внедряет современные технологии, направленные на повышение эффективности, безопасности и комфорта эксплуатации своих грузовиков.

Одной из ключевых особенностей современных электросистем КАМАЗ является использование цифровых технологий. Внедрение бортовых компьютеров и систем управления позволяет осуществлять мониторинг состояния всех электрических узлов в реальном времени. Это обеспечивает возможность диагностики неисправностей и оптимизации работы систем, что, в свою очередь, снижает затраты на обслуживание и повышает надежность автомобилей.

Кроме того, КАМАЗ активно использует системы CAN (Controller Area Network), которые обеспечивают высокоскоростную передачу данных между различными электронными блоками. Это позволяет интегрировать в электросистему множество функций, таких как управление двигателем, трансмиссией, системами безопасности и комфорта. Системы CAN значительно упрощают монтаж и демонтаж электрических компонентов, а также способствуют уменьшению массы проводки, что является важным фактором для повышения общей эффективности грузовиков.

Важным аспектом является и применение современных материалов в производстве электросистем. Использование легких и прочных изоляционных материалов, а также высококачественных проводов и соединителей позволяет повысить долговечность и надежность электросистем. Это особенно актуально для грузовиков, работающих в тяжелых условиях эксплуатации, где воздействие внешней среды может негативно сказаться на состоянии электрических компонентов.

КАМАЗ также активно развивает технологии электрификации своих грузовиков. Внедрение гибридных и полностью электрических моделей требует новых подходов к проектированию электросистем. В таких автомобилях используются высоковольтные системы, которые обеспечивают эффективное управление электродвигателями и аккумуляторами. Это позволяет значительно снизить уровень выбросов и повысить экономичность эксплуатации грузовиков.

Не менее важным направлением является интеграция систем безопасности в электросистемы. КАМАЗ внедряет современные решения, такие как системы автоматического торможения, контроля устойчивости и помощи водителю. Эти технологии требуют сложной электроники и программного обеспечения, что делает электросистемы грузовиков более сложными, но и более безопасными для эксплуатации.

Таким образом, современные технологии в электросистемах КАМАЗ представляют собой синтез инновационных решений, направленных на повышение надежности, безопасности и эффективности грузовиков. Внедрение цифровых технологий, использование современных материалов и развитие электрификации открывают новые горизонты для Камского автомобильного завода и его продукции, позволяя оставаться конкурентоспособными на мировом рынке.

Сравнение с конкурентами: электросистемы других производителей

Электросистемы грузовиков Камского автомобильного завода (КАМАЗ) отличаются высоким уровнем надежности и современными технологиями, что делает их конкурентоспособными на рынке. Однако для более полного понимания их особенностей необходимо рассмотреть электросистемы других производителей, таких как Volvo, Scania и Mercedes-Benz.

Одним из ключевых аспектов, по которому можно сравнить электросистемы, является архитектура электрической сети. В грузовиках КАМАЗ используется модульная система, которая позволяет легко интегрировать новые компоненты и адаптироваться к изменяющимся требованиям. В отличие от этого, многие европейские производители, такие как Scania, применяют более жесткие схемы, что может ограничивать возможности модернизации и ремонта.

Что касается источников питания, то КАМАЗ активно внедряет как традиционные, так и альтернативные источники энергии. Например, в некоторых моделях используются гибридные системы, которые позволяют снизить расход топлива и уменьшить выбросы. В то же время, такие компании, как Volvo, делают акцент на полностью электрических решениях, что может быть более экологически чистым, но требует значительных инвестиций в инфраструктуру зарядки.

Эффективность управления электроэнергией также является важным аспектом. В грузовиках КАМАЗ реализована система интеллектуального управления, которая оптимизирует распределение энергии между различными компонентами, что позволяет увеличить общий срок службы аккумуляторов. В то же время, конкуренты, такие как Mercedes-Benz, предлагают более сложные системы, которые могут включать в себя функции предиктивного управления, но зачастую требуют более сложного обслуживания и настройки.

Кроме того, стоит отметить уровень интеграции вспомогательных систем. В КАМАЗах используются современные системы, такие как ABS и ESP, которые интегрированы в общую электросистему, что обеспечивает более высокий уровень безопасности. В то же время, у некоторых конкурентов наблюдается разрозненность в системах, что может привести к проблемам с совместимостью и надежностью.

Наконец, стоит упомянуть о стоимости обслуживания и доступности запчастей. Грузовики КАМАЗ, как правило, имеют более низкие затраты на обслуживание благодаря простоте конструкции и доступности комплектующих. В то время как у европейских производителей, таких как Scania и Volvo, стоимость обслуживания может быть значительно выше из-за сложности систем и необходимости использования оригинальных запчастей.

Таким образом, электросистемы грузовиков Камского автомобильного завода представляют собой сбалансированное решение, которое сочетает в себе надежность, эффективность и доступность. В то время как конкуренты предлагают более инновационные и высокотехнологичные решения, КАМАЗ сохраняет свою конкурентоспособность благодаря простоте и надежности своих электросистем.

Рекомендации по обслуживанию и уходу за электросистемой

Электросистема грузовиков Камского автомобильного завода (КАМАЗ) представляет собой сложный комплекс, который требует регулярного обслуживания и внимательного ухода. Для обеспечения надежной работы всех электрических компонентов и предотвращения возможных неисправностей, следует придерживаться ряда рекомендаций.

1. Регулярная проверка аккумулятора: Аккумулятор является основным источником питания для электросистемы. Рекомендуется проверять уровень заряда, состояние клемм и отсутствие коррозии. При необходимости следует очищать клеммы и проверять плотность электролита, особенно в холодное время года.

2. Осмотр проводки и соединений: Важно регулярно проверять состояние проводки на наличие повреждений, изоляции и коррозии. Особое внимание следует уделять местам соединений, так как они могут стать источником короткого замыкания. При обнаружении повреждений необходимо немедленно заменить или отремонтировать проводку.

3. Проверка работы электрооборудования: Все электрические устройства, такие как фары, поворотники, стеклоочистители и системы освещения, должны регулярно проверяться на работоспособность. Неисправности в этих системах могут привести к аварийным ситуациям на дороге.

4. Обслуживание генератора: Генератор отвечает за зарядку аккумулятора и питание всех электрических систем во время работы двигателя. Рекомендуется проверять его состояние, включая ремень привода, который должен быть в хорошем состоянии и правильно натянут. Также следует следить за уровнем масла и состоянием подшипников.

5. Защита от влаги и загрязнений: Электросистема грузовиков подвержена воздействию влаги и загрязнений, что может привести к коррозии и коротким замыканиям. Рекомендуется использовать защитные чехлы и герметики для защиты соединений и разъемов. Также стоит избегать контакта электрических компонентов с водой во время мойки автомобиля.

6. Использование качественных запчастей: При замене любых компонентов электросистемы следует использовать только оригинальные или сертифицированные запчасти. Это обеспечит надежность и долговечность работы системы.

7. Профессиональное обслуживание: Рекомендуется проводить регулярное техническое обслуживание в специализированных сервисных центрах, где работают квалифицированные специалисты. Это позволит избежать серьезных неисправностей и продлить срок службы электросистемы.

Соблюдение этих рекомендаций поможет поддерживать электросистему грузовиков КАМАЗ в исправном состоянии, что, в свою очередь, обеспечит безопасность и надежность эксплуатации автомобиля на дороге.
