Грузовые автомобили, такие как КАМАЗ, становятся все более высокотехнологичными, что делает диагностику важной задачей для водителей и владельцев. Умение расшифровывать диагностические коды ошибок упрощает выявление неисправностей, экономит время и средства на ремонте, а также предотвращает серьезные поломки. В этой статье мы рассмотрим, как диагностировать неисправности на грузовом автомобиле КАМАЗ с помощью кодов ошибок, предоставим полезные советы и поделимся фото и видео материалами для наглядного понимания процесса.
Электронные системы управления КАМАЗ
В последнее время двигатели, производимые на Камском автомобильном заводе, начали классифицироваться по уровням экологичности, начиная с евро-0 и заканчивая евро-4. Реализация стандартов евро-3 и евро-4, введенных с 2013 года, стала возможной только благодаря внедрению электронных систем управления двигателем (ЭСУД). Это нововведение открыло путь к производству более современных и эффективных двигателей.
Разные модели КАМАЗов теперь комплектуются двигателями, оснащенными электронными блоками управления (ЭБУ). Если у водителя возникают проблемы с работой этих известных грузовиков, такие как нестабильные обороты, потеря тяги, странные звуки или увеличенный расход дизельного топлива, на помощь приходит система самодиагностики.
С помощью информации, получаемой из ЭБУ в виде кодов ошибок, можно точно определить электротехнические неисправности КАМАЗа. Процесс диагностики и расшифровки кодов зависит от типа электронной системы, установленной на грузовике. Перед началом диагностики рекомендуется выяснить, какой именно ЭБУ установлен в зависимости от модели двигателя.
Самодиагностика Вне зависимости от производителя вашего V8 — будь то Cammins Inc. или ООО «КАМАЗ» — на двигателе установлены системы подачи топлива «Common Rail» и рециркуляции выхлопных газов (EGR) или системы нейтрализации (SCR). Диагностика будет проводиться в соответствии с этими двумя типами систем.
Процедура самодиагностики электронных систем КАМАЗ в двигателях евро-3 и евро-4 немного отличается от аналогичных процессов в других автомобилях. После нажатия определенной кнопки одна из ламп или блоков сигнализаторов начнет мигать с различными интервалами, а количество вспышек лампы в одном интервале будет указывать на код ошибки.
Двигатель с ЭБУ BOSCH MS 6.1

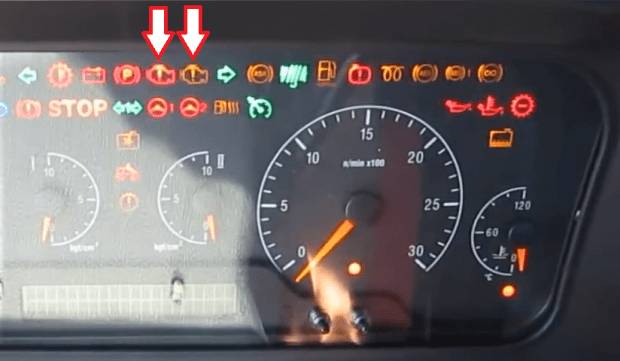

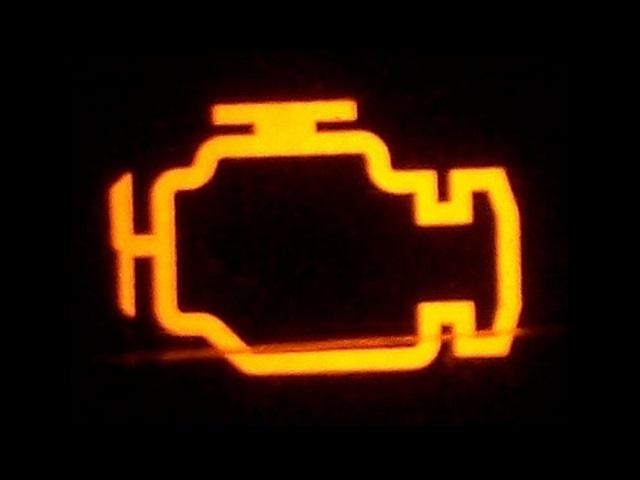

Устроимся поудобнее в кабине нашего КАМАЗА и включим зажигание, поворачивая ключ, как обычно. При этом загорается контрольная лампа диагностики, известная также как «Check Engine» или в народе — подводная лодка. Она светится в течение трех секунд, подтверждая свою работоспособность и исправность электронной системы управления двигателем (ЭСУД). Если лампа не гаснет или загорается во время работы двигателя, это сигнализирует о наличии неисправности в электронной системе.
Обратите внимание на кнопку-качельку для диагностики, которая обычно расположена на панели приборов слева под рулевым колесом, или на кнопку этого режима, находящуюся рядом с блоком предохранителей под панелью, напротив пассажирского места. «Качелька» имеет два крайних положения для удержания и одно центральное фиксированное положение.
Опустим качельку в одно из крайних положений и удержим её там более двух секунд. Для кнопки достаточно просто нажать и удерживать в течение указанного времени. После того как «качелька» или кнопка вернутся в исходное положение, лампа диагностики начнет мигать: сначала с длительными интервалами, затем с короткими. Количество длительных вспышек соответствует первому разряду кода ошибок, а количество коротких — второму.
Читайте также:
В диаграмме представлен пример кода 24. Сопоставьте код ошибки (также известный как блинк-код, от английского слова blink — мигать) с таблицей, приведенной ниже.
| Коды ошибок для ЭБУ BOSCH MS6.1 двигателей экокласса евро-3 | ||
| Код ошибки | Описание неисправности | Ограничения при эксплуатации, устанавливаемые ЭБУ |
| 11 | педаль газа | обороты двигателя ограничены 1900 об/мин |
| 12, 13 | датчик атмосферного давления | не ограничено |
| 14 | датчик сцепления | обороты двигателя ограничены 1900 об/мин |
| 15 | частотный датчик вращения коленвала | обороты двигателя ограничены 1600 об/мин |
| 16, 17 | некорректная полярность частотных датчиков вращения | обороты двигателя ограничены 1800 об/мин |
| 18 | частотный датчик вращения распределительного вала | обороты двигателя ограничены 1800 об/мин |
| 19 | главное реле | не ограничено |
| 21, 22, 24—26 | топливный насос с высоким давлением | отказ запуска двигателя |
| 23 | несоответствие положения педалей газа и тормоза | не ограничено |
| 27 | плохой контакт датчика положения рейки | отказ запуска двигателя |
| 28 | датчик педали тормоза | не ограничено |
| 29, 51—53, 81—86, 99 | электронный блок управления | отказ запуска двигателя |
| 31, 32 | датчик температуры воздуха | не ограничено |
| 33, 34 | датчик давления воздуха | не ограничено |
| 35 | модуль управления круиз-контролем | не ограничено |
| 36, 37 | температурный датчик охлаждающей жидкости | обороты двигателя ограничены 1900 об/мин |
| 38, 39 | датчики температуры топлива | обороты двигателя ограничены 1900 об/мин |
| 41 | сигнал с многоступенчатого входа не соответствует опорному | не ограничено |
| 42 | превышена наибольшая частота вращения двигателя | возможно, выбрана не та передача. Сброс ошибки при повторном запуске двигателя |
| 43 | ошибка в сигнале скорости | обороты двигателя ограничены 1500 об/мин |
| 54 | превышенное бортовое напряжение | не ограничено |
| 55 | неверно завершен цикл работы блока управления | не ограничено |
| 61—67 | линия CAN | не ограничено |
Часто ЭБУ фиксирует несколько ошибок одновременно. Чтобы просмотреть следующий код, повторите описанные выше действия с кнопкой или «качелькой». Коды ошибок будут отображаться циклично. В памяти ЭБУ может храниться не более пяти неисправностей. Чтобы очистить память управляющего блока от всех ошибок, необходимо включить зажигание и удерживать «качельку» в течение пяти секунд. Это позволит временно устранить тревожные симптомы, связанные с электронными ограничениями.
| Система/Узел | Возможные неисправности | Признаки неисправности | Методы диагностики |
|---|---|---|---|
| Двигатель | Не заводится | Отсутствие запуска стартера, стартер крутит, но двигатель не схватывает, двигатель схватывает, но глохнет | Проверка АКБ, стартера, топливной системы, системы зажигания, компрессии |
| Потеря мощности | Ухудшение динамики, снижение максимальной скорости, увеличение расхода топлива | Проверка топливной системы, системы наддува, компрессии, работы форсунок | |
| Повышенный расход топлива | Частые заправки, запах топлива | Проверка топливной системы на утечки, работы форсунок, воздушного фильтра, датчиков | |
| Перегрев | Повышение температуры охлаждающей жидкости, пар из-под капота | Проверка уровня охлаждающей жидкости, работы термостата, помпы, радиатора, вентилятора | |
| Посторонние шумы | Стуки, скрипы, свист, гул | Прослушивание двигателя, проверка навесного оборудования, ремней, подшипников | |
| Трансмиссия | Проблемы с переключением передач | Затрудненное включение, вылетание передач, хруст | Проверка уровня масла в КПП, сцепления, кулисы, синхронизаторов |
| Шум в КПП/мосту | Гул, вой, стук | Проверка уровня масла, состояния подшипников, шестерен | |
| Утечка масла | Масляные пятна под автомобилем | Визуальный осмотр, проверка сальников, прокладок | |
| Ходовая часть | Неравномерный износ шин | Односторонний износ, «съедание» протектора | Проверка углов установки колес, давления в шинах, состояния подвески |
| Стук в подвеске | Стук при проезде неровностей | Проверка амортизаторов, рессор, сайлентблоков, шаровых опор | |
| Увод автомобиля в сторону | Автомобиль «тянет» вправо или влево | Проверка углов установки колес, состояния рулевого управления, подвески | |
| Тормозная система | Снижение эффективности торможения | Увеличение тормозного пути, «мягкая» педаль | Проверка уровня тормозной жидкости, состояния колодок, дисков/барабанов, тормозных шлангов, главного тормозного цилиндра |
| Увод автомобиля при торможении | Автомобиль «тянет» в сторону при торможении | Проверка состояния тормозных механизмов, суппортов, тормозных шлангов | |
| Скрип/визг при торможении | Неприятные звуки при нажатии на педаль тормоза | Проверка состояния колодок, дисков/барабанов | |
| Электрооборудование | Не работает освещение/сигнализация | Отсутствие света фар, габаритов, поворотников, стоп-сигналов | Проверка предохранителей, ламп, проводки, реле, переключателей |
| Проблемы с запуском стартера | Стартер не крутит, крутит медленно | Проверка АКБ, стартера, проводки, замка зажигания | |
| Неисправности приборов | Не работают указатели, датчики | Проверка предохранителей, проводки, датчиков, приборной панели |
Интересные факты
Вот несколько интересных фактов о диагностике неисправностей на грузовом автомобиле КАМАЗ:
-
Системы самодиагностики: Современные модели КАМАЗа оснащены системами самодиагностики, которые позволяют выявлять неисправности в электронных системах автомобиля. Эти системы могут автоматически считывать коды ошибок и предоставлять информацию о состоянии различных узлов и агрегатов, что значительно упрощает процесс диагностики.
-
Использование специализированного оборудования: Для диагностики КАМАЗа часто применяются специализированные сканеры и диагностические приборы, такие как «КАМАЗ-ЭКСПЕРТ». Эти устройства могут подключаться к бортовым системам автомобиля и предоставлять детальную информацию о состоянии двигателя, трансмиссии и других важных систем, что позволяет быстро и точно определить источник проблемы.
-
Методы визуального осмотра: Несмотря на высокие технологии, визуальный осмотр остается важным этапом диагностики. Механики проверяют состояние проводки, соединений, уровни жидкостей и наличие утечек. Это позволяет выявить проблемы, которые могут не отображаться в электронных системах, такие как механические повреждения или коррозия.
Двигатель с ЭБУ ISB CM2150
Этот тип электронного блока управления (ЭБУ) устанавливался на более поздние модели КАМАЗ, и диагностика в данном случае будет отличаться от описанной ранее схемы. При включении зажигания в памяти ЭБУ фиксируется текущая неисправность, которая может отображаться с помощью красной или жёлтой лампы контрольной диагностики.
После нажатия на «качельку» в любое крайнее положение на более чем две секунды произойдёт вывод кода неисправности с полусекундным интервалом между вспышками одной из двух ламп. Разряды кода ошибки разделены двухсекундной паузой. В отличие от предыдущего типа ЭБУ, полученный код будет состоять из трёх или четырёх цифр!
Сопоставьте код ошибки с таблицей, представленной ниже. Цвет строк в таблице соответствует цвету лампы контрольной диагностики. Красный цвет указывает на невозможность начать или продолжать движение с данной неисправностью, в то время как жёлтый сигнализирует о необходимости устранения проблемы после завершения поездки.
| Коды ошибок для ЭБУ ISB CM2150 двигателей экокласса евро-3 | |||||
| 111 | Критическая ошибка внутри модуля управления двигателем — некорректная работа интеллектуально-программируемого устройства или его компонента | 422 | Ошибки уровня охлаждающей жидкости | 689 | Ошибка в датчике первичного числа оборотов двигателя — поступают ошибки |
| 115 | В цепи датчика числа оборотов (положения) двигателя потеря пары сигналов от электромагнитного датчика — поступают ошибки | 425 | Температура масла двигателя — поступают ошибочные данные | 1139 | Цилиндр форсунки №1 — механическая система срабатывает неверно или не отрегулирована |
| 143 | Пониженное давление масла — достоверные данные, но ниже оптимального рабочего диапазона | 428 | Вода в цепи датчика топлива — напряжение выше нормы или цепь замкнута накоротко на источник высокого напряжения | 1141 | Цилиндр форсунки №2 — механическая система срабатывает неверно или не отрегулирована |
| 146 | Температура охлаждающей жидкости выше нормы — достоверные данные, но выше оптимального рабочего диапазона | 429 | Попадание воды в цепь датчика топлива — напряжение выше нормы или цепь замкнута накоротко на источник низкого напряжения | 1142 | Цилиндр форсунки №3 — механическая система срабатывает неверно или не отрегулирована |
| 151 | Температура жидкости для охлаждения ниже нормы — достоверные данные, но ниже оптимального рабочего диапазона | 431 | Цепь проверки работы на холостом ходу, педаль или рычаг акселератора — поступают данные с ошибками | 1143 | Цилиндр форсунки №4 — механическая система срабатывает неверно или не отрегулирована |
| 197 | Уровень охлаждающей жидкости — достоверные данные, но ниже оптимального рабочего диапазона | 432 | Цепь проверки работы на холостом ходу, педаль или рычаг акселератора — неоткалиброванно | 1144 | Цилиндр форсунки №5 — механическая система срабатывает неверно или не отрегулирована |
| 214 | Температура масла двигателя — достоверные данные, но выше оптимального рабочего диапазона | 433 | Цепь датчика давления впускного коллектора — поступают ошибочные значения | 1145 | Цилиндр форсунки №6 — механическая система срабатывает неверно или не отрегулирована |
| 233 | Давление охлаждающей жидкости — достоверные данные, но ниже оптимального рабочего диапазона — умеренно интенсивный уровень | 434 | Отказ питания без отключения зажигания (Ignition Off) — поступают ошибки | 2265 | Цепь сигнала управляющего пусковым насосом — напряжение выше нормативного или замкнута накоротко на источник высокого напряжения |
| 234 | Высокое число оборотов двигателя — достоверные данные, но выше оптимального рабочего диапазона | 435 | Цепь — поступают ошибки | 2266 | Цепь сигнала управления пусковым насосом — напряжение ниже нормы или замкнута накоротко на источник низкого напряжения |
| 235 | Недостаток жидкости для охлаждения — достоверные данные, но ниже оптимального рабочего диапазона | 441 | Низкое напряжение батареи №1 — достоверные данные, но ниже оптимального рабочего диапазона | 2292 | Устройство дозировки топлива — достоверные данные, но выше оптимального рабочего диапазона |
| 245 | Цепь управления вентилятором — напряжение ниже нормы или замкнута накоротко на источник низкого напряжения | 442 | Высокое напряжение батареи №1 — достоверные данные, но выше оптимального рабочего диапазона | 2293 | Устройство дозировки топлива — потребность расхода ниже, чем ожидалось — достоверные данные, но ниже оптимального рабочего диапазона |
| 261 | Температура топлива двигателя — достоверные данные, но выше оптимального рабочего режима | 449 | Высокое давление топлива — достоверные данные, но выше оптимального рабочего диапазона | 2377 | Цепь управления вентилятором — напряжение выше нормы или замкнута накоротко на источник высокого напряжения |
| 275 | Элемент нагнетания топлива (спереди) — механическая система не срабатывает верно или не отрегулирована | 595 | Высокая скорость турбонагнетателя №1 — достоверные данные, но выше оптимального рабочего диапазона | 2555 | Цепь подогревателя поступающего воздуха №1 — напряжение выше нормы или замкнута накоротко на источник высокого напряжения |
| 281 | Клапан №1 высокого давления топлива с соленоидным управлением — механическая система не срабатывает верно или не отрегулирована | 596 | Высокое напряжение электросистемы зарядки — достоверные данные, но выше оптимального рабочего диапазона | 2556 | Цепь подогревателя поступающего воздуха №1 — напряжение ниже нормы или замкнута накоротко на источник низкого напряжения |
| 351 | Источник питания форсунки — неисправно интеллектуально-программируемое устройство или его компонент | 598 | Низкое напряжение электросистемы зарядки — достоверные данные, но ниже оптимального рабочего диапазона | 2558 | Вспомогательное запускающее устройство ШИМ (широтно-импульсной модуляции) №1 — напряжение ниже нормы или цепь замкнута накоротко на источник низкого напряжения |
| 415 | Низкое давление масла — достоверные данные, но ниже оптимального рабочего диапазона | 687 | Низкая скорость турбонагнетателя №1 — достоверные данные, но ниже оптимального рабочего диапазона | 2973 | Цепь датчика давления во впускном коллекторе — поступают ошибочные данные |
Если вы не нашли в таблице марку своего двигателя или код ошибки для ЭБУ ISB CM2150, пожалуйста, свяжитесь с нами, и мы оперативно постараемся помочь.
-
Читайте также:
Видео «Получение кодов ошибок»
В данном видеоролике представлен пример того, как можно получить коды ошибок 36 и 37.
https://youtube.com/watch?v=ejHkhiplWdM
Диагностика системы питания и топливной аппаратуры
Система питания и топливная аппаратура являются ключевыми компонентами грузового автомобиля КАМАЗ, обеспечивающими его работоспособность и эффективность. Неисправности в этих системах могут привести к снижению мощности двигателя, увеличению расхода топлива и даже к его поломке. Поэтому важно уметь правильно диагностировать возможные проблемы.
Первым шагом в диагностике системы питания является проверка уровня топлива в баке. Низкий уровень может вызвать перебои в подаче топлива, что приведет к остановке двигателя. Если уровень топлива в норме, следует проверить топливный фильтр. Забитый фильтр может ограничивать поток топлива, что также негативно сказывается на работе двигателя. Рекомендуется заменять топливный фильтр согласно регламенту обслуживания.
Далее необходимо проверить топливный насос. Для этого можно воспользоваться манометром, подключив его к выходу насоса. Давление должно соответствовать нормам, указанным в технической документации. Если давление ниже нормы, это может указывать на неисправность насоса или на наличие засоров в системе.
Следующим этапом является проверка топливопроводов на наличие утечек и повреждений. Утечки могут привести к потере давления в системе и, как следствие, к недостаточной подаче топлива в двигатель. Визуальный осмотр и использование специального оборудования для обнаружения утечек помогут выявить проблемы на этом этапе.
Также стоит обратить внимание на форсунки. Их состояние можно проверить с помощью специального оборудования, которое позволяет оценить распыление и давление топлива. Неправильная работа форсунок может привести к неравномерному сгоранию топлива и увеличению выбросов вредных веществ. Если форсунки загрязнены, их следует очистить или заменить.
Необходимо также проверить систему управления подачей топлива, включая датчики и электронный блок управления. Ошибки в работе этих компонентов могут привести к неправильной настройке подачи топлива, что негативно скажется на работе двигателя. Использование диагностического оборудования позволит считать коды ошибок и выявить неисправности в системе управления.
В заключение, диагностика системы питания и топливной аппаратуры грузового автомобиля КАМАЗ требует внимательности и системного подхода. Регулярная проверка и обслуживание этих систем помогут избежать серьезных поломок и продлить срок службы автомобиля. При выявлении неисправностей рекомендуется обращаться к квалифицированным специалистам для их устранения.
Проверка системы охлаждения и отопления
Система охлаждения и отопления грузового автомобиля КАМАЗ играет ключевую роль в поддержании оптимальной температуры двигателя и комфорта водителя. Неисправности в этой системе могут привести к перегреву двигателя, что, в свою очередь, может вызвать серьезные повреждения. Поэтому важно регулярно проверять состояние системы охлаждения и отопления.
Первым шагом в диагностике системы охлаждения является визуальный осмотр радиатора, шлангов и патрубков. Необходимо проверить наличие утечек охлаждающей жидкости, которые могут проявляться в виде капель или потеков. Убедитесь, что шланги не имеют трещин, изломов или других повреждений, которые могут привести к потере давления в системе.
Следующим этапом является проверка уровня охлаждающей жидкости в расширительном бачке. Уровень должен находиться между отметками «MIN» и «MAX». Если уровень жидкости ниже минимального, это может указывать на утечку или недостаток жидкости. Важно также проверить качество охлаждающей жидкости: она должна быть чистой и не иметь посторонних примесей. Если жидкость мутная или имеет ржавый цвет, это может свидетельствовать о необходимости замены.
После визуального осмотра следует проверить работу термостата. Для этого необходимо запустить двигатель и дать ему поработать до достижения рабочей температуры. При этом следует наблюдать за температурой на приборной панели. Если стрелка температуры не поднимается до нормального уровня, это может указывать на неисправность термостата, который может заедать в открытом или закрытом положении.
Также важно проверить работу водяного насоса. Для этого можно послушать его работу на холостом ходу: он должен работать без посторонних шумов. Если насос издает гул или свист, это может указывать на его износ или необходимость замены. Кроме того, можно проверить, циркулирует ли охлаждающая жидкость в системе, сняв верхний патрубок радиатора. При работающем двигателе жидкость должна свободно вытекать из этого патрубка.
Не менее важной частью системы является радиатор. Его необходимо очищать от загрязнений, так как забитый радиатор может привести к перегреву двигателя. Для этого можно использовать специальный очиститель радиаторов или просто промыть его под струей воды. Также стоит проверить, нет ли в радиаторе вмятин или повреждений, которые могут препятствовать нормальному теплообмену.
Что касается системы отопления, то важно проверить работу отопителя. Для этого необходимо включить обогрев и убедиться, что горячий воздух поступает в кабину. Если воздух холодный, это может указывать на засорение радиатора отопителя или неисправность термостата. Также стоит проверить, не забиты ли воздуховоды, которые могут препятствовать нормальной циркуляции воздуха.
В заключение, диагностика системы охлаждения и отопления грузового автомобиля КАМАЗ требует внимательности и регулярного контроля. Своевременное выявление и устранение неисправностей помогут избежать серьезных поломок и продлить срок службы автомобиля.
Анализ состояния трансмиссии и подвески
Проверка трансмиссии
Трансмиссия является одним из ключевых компонентов грузового автомобиля, обеспечивающим передачу мощности от двигателя к колесам. Для диагностики состояния трансмиссии необходимо выполнить несколько шагов:
- Визуальный осмотр: Проверьте наличие утечек масла из трансмиссии. Утечки могут указывать на износ уплотнителей или повреждение корпуса.
- Проверка уровня масла: Убедитесь, что уровень трансмиссионного масла находится в пределах нормы. Низкий уровень может привести к перегреву и повреждению трансмиссии.
- Тестирование переключения передач: Проверьте, как плавно и быстро переключаются передачи. Задержки или трудности при переключении могут свидетельствовать о проблемах с синхронизаторами или сцеплением.
- Прослушивание посторонних звуков: Обратите внимание на шумы, возникающие при работе трансмиссии. Скрежет или стуки могут указывать на механические повреждения.
Диагностика подвески
Подвеска грузового автомобиля отвечает за комфорт и безопасность при движении. Для диагностики состояния подвески следует обратить внимание на следующие аспекты:
- Визуальный осмотр: Проверьте состояние амортизаторов, пружин и других элементов подвески на наличие трещин, коррозии или других повреждений.
- Проверка геометрии: Убедитесь, что колеса находятся в правильном положении. Неправильная геометрия может привести к неравномерному износу шин и ухудшению управляемости.
- Тест на люфт: Проверьте наличие люфта в шаровых опорах и других соединениях. Люфт может указывать на износ деталей и необходимость их замены.
- Тестирование амортизаторов: Проведите тест на сжатие и отскок амортизаторов. Если они не возвращаются в исходное положение или работают с задержкой, это может указывать на их неисправность.
Заключение
Диагностика трансмиссии и подвески является важной частью технического обслуживания грузового автомобиля КАМАЗ. Регулярные проверки и своевременное выявление неисправностей помогут избежать серьезных поломок и продлить срок службы автомобиля. В случае обнаружения проблем рекомендуется обратиться к квалифицированным специалистам для проведения более детального анализа и ремонта.
