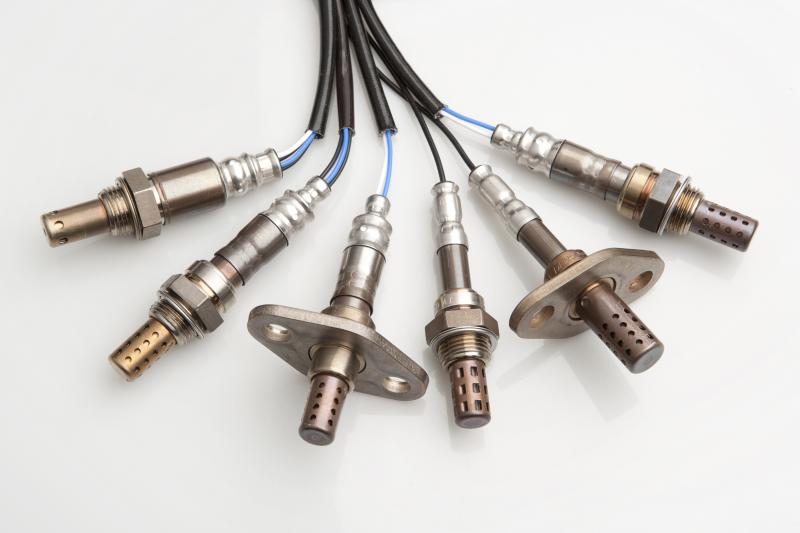

Лямбда-зонд, или датчик кислорода, важен для управления двигателем, обеспечивая оптимальное соотношение топливо-воздух и снижая выбросы. Неисправность этого компонента ухудшает работу двигателя, увеличивает расход топлива и может повредить катализатор. В статье рассмотрим признаки неисправности лямбда-зонда и предоставим инструкции по его проверке и замене, что поможет вам самостоятельно решить эту задачу и сэкономить на услугах автосервиса.

Описание устройства и где находится

С введением систем электронного впрыска бензина перед инженерами возникла необходимость в корректировке состава топливной смеси. Для этой цели начали использовать специальные устройства, которые поддерживают состав смеси в заданных пределах, что обеспечивает максимальную эффективность работы каталитического нейтрализатора. При изменении состава смеси нейтрализатор может функционировать неправильно и выйти из строя.

В зависимости от конструкции выхлопной системы могут использоваться один или два датчика:

1. Первый датчик устанавливается непосредственно в выхлопном коллекторе и измеряет состав выхлопных газов перед каталитическим нейтрализатором. На ранних моделях этот датчик был единственным.
2. С введением стандартов Евро-3 был добавлен второй датчик, который располагается после нейтрализатора. Он анализирует данные от обоих датчиков и косвенно оценивает эффективность работы катализатора, а также корректирует состав топливной смеси.

Производители установили следующие сроки службы для своих изделий:

• датчик без спирали подогрева — не более 80 тыс. км;
• датчик с подогревом — до 100 тыс. км;
• планарные (широкополосные) датчики — до 160 тыс. км.

Однако указанный ресурс датчиков не является абсолютным. Срок службы этих устройств зависит от множества факторов и может варьироваться как в меньшую, так и в большую сторону относительно заявленных значений.

Проверка датчика кислорода (лямбда зонда). Курсы обучения автоэлектриков и диагностов ИЦ СМАРТ

Схема устройства

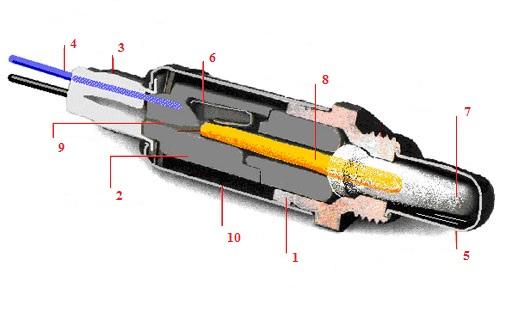

Давайте рассмотрим схему зонда, которая иллюстрирует расположение его компонентов. Понимание конструкции помогает выявить участки, подверженные возможным неисправностям.

Конструкция включает в себя:

• 1 — металлический штуцер, предназначенный для установки зонда, с гранями для ключа на внешней поверхности и резьбой ниже;
• 2 — керамический изолятор;
• 3 — уплотнительный элемент для ввода жгута проводов;
• 4 — сигнальные провода;
• 5 — металлический защитный колпачок с вентиляционными отверстиями, который защищает измерительный элемент от повреждений;
• 6 — пружинная контактная часть;
• 7 — чувствительный элемент, изготовленный из керамики;
• 8 — нагревательный стержень;
• 9 — вентиляционный канал;
• 10 — внешний металлический корпус.

Интересные факты

Вот несколько интересных фактов о проверке на неисправности и замене лямбда-зонда:

1. Влияние на экономию топлива: Лямбда-зонд играет ключевую роль в оптимизации соотношения воздух-топливо в двигателе. Если датчик неисправен, это может привести к увеличению расхода топлива на 10-20%, что делает его замену не только необходимой для поддержания работы двигателя, но и выгодной с точки зрения экономии.

2. Симптомы неисправности: Признаки неисправности лямбда-зонда могут включать неустойчивую работу двигателя, увеличение выбросов вредных веществ, а также загорание индикатора «Check Engine». Многие автомобилисты могут самостоятельно диагностировать проблему, используя OBD-II сканер, который считывает коды ошибок и помогает определить, что именно не так с датчиком.

3. Процесс замены: Замена лямбда-зонда может быть выполнена самостоятельно, но важно помнить, что для этого потребуется специальный инструмент, такой как ключ для лямбда-зонда, и соблюдение мер предосторожности. Перед заменой рекомендуется отключить аккумулятор и дать двигателю остыть, чтобы избежать ожогов и повреждений.

Основные признаки и причины неисправности лямбда-зонда

Основные признаки неисправности лямбда-зонда:

• нестабильная работа двигателя и колебания оборотов на холостом ходу или при низких оборотах;
• ухудшение динамических характеристик автомобиля;
• значительное (иногда до нескольких литров) увеличение расхода топлива;
• активация индикатора Check Engine и появление ошибок в памяти блока управления.

Причины неисправности кислородного датчика могут включать:

• повреждение чувствительного элемента;
• загрязнение рабочей зоны зонда сажей или свинцом;
• повреждение проводки;
• выход из строя элемента подогрева.

Как проверить датчик кислорода?

Если у вас возникли указанные выше проблемы, важно оценить состояние датчика кислорода. Оценка работы лямбда-зонда осуществляется как визуально, так и с использованием специализированного электронного оборудования.

Визуальный осмотр

Первым шагом в процессе проверки является внешний осмотр детали, который включает в себя следующие этапы:

1. Выполните визуальный анализ проводки и разъемов. Неприемлемы любые признаки оплавления изоляции, механические повреждения или окисление контактов.
2. На рабочей поверхности датчика не должно быть налета сажи и копоти. Сажа может образовываться из-за износа поршневых колец или плохой герметичности клапанов. Копоть негативно влияет на чувствительность зонда, что приводит к передаче неверной информации в блок управления двигателем. После очистки детали ее работоспособность восстанавливается. Очистка осуществляется с помощью мягкой щетки и выдерживания зонда в ортофосфорной кислоте на протяжении 15-20 минут.
3. Если на поверхности чувствительного элемента имеются отложения белого или светло-серого цвета, это может указывать на использование топлива с добавками на основе тетраэтилсвинца. Обычно такие датчики быстро выходят из строя.

Внешний осмотр лямбда-зонда позволяет выявить лишь небольшую часть возможных неисправностей, более детальный анализ проводится с использованием тестера или мультиметра.

Проверка мультиметром

В устройстве могут возникнуть проблемы с цепями подогрева или начаться деградация рабочего элемента. Эти неисправности можно выявить с помощью электронных тестовых приборов.

Существует три типа штекеров лямбда-зонда:

• двухпроводной (с заземлением и сигнальным проводом);
• трехпроводной (добавляется положительный провод для питания нагревательного элемента);
• четырехпроводной (имеется дополнительное заземление для нагревательной спирали).

Для проверки лямбда-зонда потребуется заводская документация, которая поможет определить назначение проводов, а также цифровой мультиметр, настроенный на измерение напряжения и сопротивления.

Примерная последовательность действий:

1. Прогрейте двигатель до рабочей температуры, так как только в этом состоянии можно получить точные данные.
2. Проверьте цепи подогрева. В норме сопротивление должно находиться в диапазоне 2-15 Ом, более точные значения можно найти в справочной литературе. Сопротивление измеряется, подключая мультиметр к двум пинам в штекере (для четырехпроводного зонда) или к пину нагревателя и корпусу автомобиля (в трехпроводных). Если сопротивление равно нулю, это указывает на короткое замыкание в обмотках подогревательного элемента. Если сопротивление стремится к бесконечности, это может свидетельствовать об обрыве нихромовых нитей обогрева.
3. Проверьте проводку, идущую к подогревателю от блока управления, на наличие разрывов.
4. Измерьте напряжение в сигнальной цепи. Отрицательный сигнал может поступать с корпуса автомобиля или непосредственно с клеммы аккумулятора. Перед проверкой двигатель должен работать на средних оборотах (2500-3000 об/мин) в течение 2-3 минут. Разъедините штекер и подключите тестовый прибор.
5. Увеличьте обороты до 2500-2600 об/мин и резко отпустите педаль газа. Показания вольтметра должны находиться в диапазоне 0,2-1,0 вольта и изменяться с частотой 1 Гц (в среднем один раз в секунду).
6. Отключите вакуумную трубку от регулятора давления для проверки степени обеднения смеси. Можно также принудительно обеднить смесь, закрыв рукой воздухозаборное отверстие дроссельного узла. Измерьте напряжение, которое должно быть 0,2 вольта или ниже.
7. Подключите трубку обратно.
8. Резко увеличьте обороты до максимума. При этом напряжение должно составлять около 1 вольта.

Косвенным признаком неисправности зонда является стабильное напряжение около 0,45-0,5 вольта, которое не изменяется в зависимости от режима работы и состава смеси. Однако для подтверждения поломки рекомендуется провести детальную проверку с помощью осциллографа или тестового компьютера.

Проверка с помощью осциллографа

Проверка зонда с помощью осциллографа предоставляет возможность не только измерять напряжение, но и отслеживать изменения амплитуды во времени. Небольшие отклонения в амплитудных характеристиках могут влиять на работу двигателя, однако блок управления не фиксирует их как ошибки. Осциллографическая проверка обычно осуществляется в специализированных сервисах, так как в частных руках этот прибор встречается довольно редко.

Алгоритм действий:

1. Прогреть двигатель.
2. Подключить щупы осциллографа к датчику.

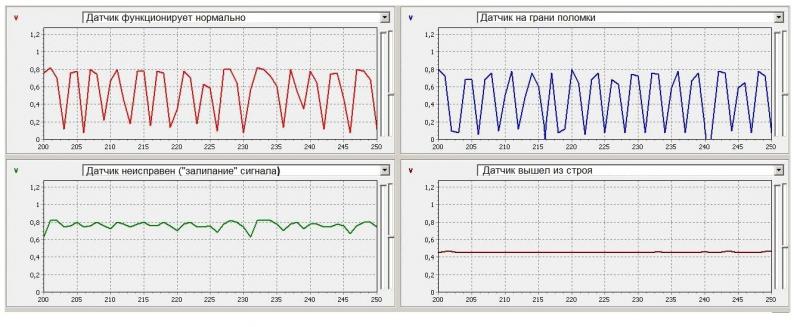

3. Выполнить тестирование на холостых оборотах. Ниже представлены примерные графики, полученные с помощью осциллографа. По амплитуде сигнала можно оценить состояние детали.
4. Заменить неисправную деталь и провести повторное тестирование.

Как проверить датчик с помощью сканера ELM327 USB OBD II

Владелец автомобиля может провести тестирование датчика самостоятельно, используя сканер ELM327, который поддерживает протокол OBD II. Это устройство совместимо с большинством автомобилей как отечественного, так и зарубежного производства.

Этапы тестирования:

1. Подключите тестер к диагностическому разъему. Местоположение разъема следует уточнить в документации, прилагаемой к вашему автомобилю.
2. Считайте параметры работы и передайте их на ноутбук, на котором установлено специальное программное обеспечение. Одной из самых популярных утилит является Torque Pro, доступная для скачивания.

Внизу представлен видеоурок по использованию сканера ELM327 с программой Torque Pro, подготовленный каналом Savontiy.

Диагностический сканер кодов ошибок — ELM327 OBD2 bluetooth адаптер #ELM327

Инструкция по замене датчика своими руками

Перед началом работ необходимо подготовить все необходимые материалы и инструменты:

1. Новый лямбда-зонд.
2. Гаечный ключ или специальная насадка для извлечения корпуса датчика из коллектора. На некоторых автомобилях можно попробовать использовать обычный рожковый ключ на 22 мм или газовый ключ, однако большинство моделей требуют специализированной насадки.
3. Удлинитель для насадки.
4. Динамометрический ключ с диапазоном до 50-100 Н/м.
5. Защитные перчатки и нарукавники, так как работы проводятся на нагретом коллекторе.
6. Гаечные ключи для снятия защитных теплоизоляционных экранов и/или коллектора.

Замена лямбда-зондов должна производиться на аналогичную модель или совместимый по характеристикам датчик. Устанавливать произвольный датчик не рекомендуется. Перед установкой обязательно ознакомьтесь с инструкцией, предоставленной производителем.

Примерная последовательность действий при замене первого зонда:

1. Прогрейте двигатель до рабочей температуры. Это позволит элементам выхлопной системы расшириться, что упростит процесс выкручивания сенсора из коллектора или выхлопной трубы.
2. Выключите двигатель.
3. Отсоедините клемму от аккумулятора, чтобы избежать случайного запуска электрического вентилятора системы охлаждения.
4. Осторожно отсоедините разъем зонда от проводки.
5. Наденьте защитные перчатки и снимите провод зонда с креплений.
6. Используя насадку, выкрутите зонд. На этом этапе могут возникнуть трудности из-за коррозии и сгоревшей смазки на соединении зонда и коллектора. Для облегчения процесса можно использовать локальный прогрев газовой горелкой, чтобы удалить ржавчину. После этого попробуйте аккуратно вытащить зонд; если он не поддается, повторите прогрев.
7. Очистите место установки от остатков старой графитной смазки.
8. Проверьте наличие заводской смазки на резьбе нового зонда. Она может быть в комплекте в отдельном пакетике. Наносите смазку тонким равномерным слоем на резьбу. Запрещается наносить ее на защитный колпачок, так как это может привести к образованию твердого нагара и ухудшению работы зонда. Если датчик крепится двумя болтами, их смазывать не нужно.
9. Аккуратно закрутите датчик вручную до упора.
10. Затяните зонд ключом с необходимым моментом. Большинство производителей рекомендуют силу 40-45 Н/м, но лучше уточнить это в сервисной документации. Если динамометрического ключа нет, затяжка производится доворотом зонда на 180º после закручивания до упора.
11. Проложите жгут по креплениям и при необходимости зафиксируйте его хомутами.
12. Подключите аккумулятор и удалите ошибки из блока управления. Ошибки можно устранить с помощью компьютера или другим способом, в зависимости от марки и модели автомобиля.

При установке зонда важно соблюдать момент затяжки. Превышение силы может привести к повреждению корпуса зонда или срыву резьбы, а недостаточный момент может вызвать утечку выхлопных газов и неравномерный прогрев детали.

Как ремонтировать лямбда-зонд?

Производители лямбда-зондов заявляют, что эти компоненты являются монолитными и не подлежат восстановлению. Тем не менее, некоторые автомобилисты с успехом разбирают и восстанавливают датчики, комбинируя детали из двух или более неисправных устройств для создания одного исправного.

Важно, чтобы владельцы автомобилей понимали, что такой ремонт лямбда-зонда является лишь временным решением. Лучше всего приобрести новый датчик, а восстановленный оставить в качестве запасного варианта.

Ремонт нагревательного элемента

Примерная последовательность разборки и восстановления датчика с поврежденным нагревательным элементом:

1. Осторожно распилите внешний корпус датчика.
2. Аналогично распилите второй датчик.
3. Из распиленных корпусов извлеките нагревательные стержни. Необходимо тщательно протереть целое устройство от нагара и загрязнений с помощью сухой ткани. Использование чистящих средств не рекомендуется, так как это может привести к повреждению нагревателя из-за химических реакций.
4. Установите нагреватель в зонд, который будет использоваться на автомобиле.
5. Спаивайте корпус медно-фосфорным припоем с температурой плавления около 700 ºС. В качестве источника тепла используйте газовую ювелирную горелку.
6. Проверьте работоспособность устройства с помощью тестера и установите зонд в коллектор. Если отремонтированное устройство не функционирует, попробуйте заменить нагреватель еще раз. Ниже представлены фотографии, иллюстрирующие процесс ремонта.

Ремонт неисправной проводки

Существуют советы по установке дополнительного резистора в цепь обогрева, если она выходит из строя. По замыслу авторов, такое сопротивление должно обеспечивать правильный сигнал для блока управления и отключать сообщение об ошибке. На практике это действительно происходит, однако срок службы дополнительного резистора варьируется от нескольких часов до нескольких дней. Нагреваясь до высоких температур, резистор может вызвать возгорание в моторном отсеке.

Для устранения неисправности, связанной с поврежденным жгутом проводки, можно выполнить следующие шаги:

1. Сделать пропил в верхней части корпуса зонда.
2. Полностью удалить старые провода, так как со временем их изоляция изнашивается и трескается.
3. Извлечь из колодки-донора пины с припаянными проводами. В качестве донора подойдет любая доступная штекерная колодка.
4. На следующем этапе необходимо выпаять соединительные элементы из пинов.
5. Собрать новый жгут проводки, используя оригинальное резиновое уплотнение от зонда.
6. Установить на концы проводов ранее снятые соединительные элементы.
7. Соединить проводку с соответствующими кабелями лямбда-зонда.
8. Обжать контакты и дополнительно пропаять их тугоплавким медно-фосфорным припоем.
9. Запаять корпус и обработать место ввода жгута проводов в датчик термостойким герметиком.

При ремонте проводки лямбда-зонда рекомендуется на каждом этапе проверять, чтобы не было замыканий проводника на «массу» или между проводами.

Очистка от нагара и сажи

Еще одним способом ремонта является очистка измерительного элемента от нагара и сажи:

1. Осторожно удалите защитные колпачки.
2. Поместите датчик в ортофосфорную кислоту, а затем аккуратно очистите нагар с помощью кисточки. Не стоит прикладывать слишком много усилий, так как измерительный элемент очень хрупкий.
3. При необходимости дополнительно очистите элемент, нагревая его на газовой горелке. Эту процедуру следует проводить с осторожностью, так как существует риск растрескивания детали. В некоторых источниках рекомендуется избегать нагрева и последующего охлаждения холодной водой, так как это может привести к поломке зонда.
4. Соберите датчик обратно, соединяя детали с помощью тугоплавкого припоя или точечной сварки.

Сколько стоит датчик кислорода?

Стоимость датчика варьируется в зависимости от его типа и популярности конкретной модели. Ниже представлены ориентировочные цены на устройства, используемые в различных автомобилях.

Видео «Проверка лямбда-зонда»

Советы по диагностике лямбда-зонда представлены в видео, созданном автором канала «v_i_t_a_l_y».

☝ Как проверить лямбда зонд❓

Советы по выбору качественного лямбда-зонда

При выборе лямбда-зонда (датчика кислорода) для замены важно учитывать несколько ключевых аспектов, чтобы обеспечить надежную работу вашего автомобиля и избежать дополнительных затрат на некачественные детали. Ниже приведены советы, которые помогут вам сделать правильный выбор.

1. Оригинальные запчасти vs. аналоги

Первое, что стоит решить, это выбор между оригинальными запчастями и их аналогами. Оригинальные лямбда-зонды, произведенные тем же заводом, что и ваш автомобиль, обычно имеют более высокое качество и надежность. Однако они могут стоить дороже. Аналоги могут быть более доступными, но важно выбирать проверенные бренды, чтобы избежать проблем с совместимостью и долговечностью.

2. Совместимость с вашим автомобилем

Перед покупкой обязательно проверьте совместимость лямбда-зонда с моделью вашего автомобиля. Информация о совместимости обычно указана в технической документации или на сайте производителя. Обратите внимание на такие параметры, как тип подключения, количество проводов и расположение датчика.

3. Тип лямбда-зонда

Существует несколько типов лямбда-зондов, включая одно- и двухканальные, а также зонд с подогревом. Убедитесь, что вы выбираете тот тип, который соответствует требованиям вашего автомобиля. Например, если ваш автомобиль оснащен системой контроля выбросов, вам может понадобиться зонд с подогревом для более быстрой работы.

4. Качество материалов

Обратите внимание на материалы, из которых изготовлен лямбда-зонд. Качественные датчики обычно имеют керамические или металлические элементы, которые обеспечивают долговечность и устойчивость к высоким температурам. Избегайте дешевых моделей, которые могут быть изготовлены из низкокачественных материалов и быстро выйдут из строя.

5. Отзывы и рекомендации

Перед покупкой полезно ознакомиться с отзывами других автовладельцев о конкретных моделях лямбда-зондов. Это поможет вам понять, какие бренды и модели зарекомендовали себя лучше всего. Также можно обратиться за рекомендациями к механикам или специалистам по ремонту автомобилей.

6. Гарантия и возврат

При покупке лямбда-зонда обязательно уточните условия гарантии. Качественные производители обычно предлагают гарантию на свои изделия, что свидетельствует о доверии к своему продукту. Также важно узнать, возможен ли возврат или обмен в случае, если датчик не подошел или оказался неисправным.

Следуя этим советам, вы сможете выбрать качественный лямбда-зонд, который прослужит вам долго и обеспечит надежную работу вашего автомобиля. Помните, что правильный выбор детали — это залог не только вашего комфорта, но и безопасности на дороге.

Частые ошибки при замене лямбда-зонда и как их избежать

Замена лямбда-зонда (датчика кислорода) может показаться простой задачей, однако многие автолюбители совершают ошибки, которые могут привести к дополнительным проблемам с автомобилем. Чтобы избежать распространенных ошибок, важно знать основные моменты, на которые следует обратить внимание при замене этого компонента.

1. Неправильный выбор лямбда-зонда

Одной из самых распространенных ошибок является выбор неправильного датчика. Лямбда-зонды различаются по типу, размеру и характеристикам. Перед покупкой обязательно проверьте совместимость с вашим автомобилем, используя VIN-код или информацию из руководства пользователя. Неправильный выбор может привести к неправильной работе системы управления двигателем.

2. Игнорирование состояния проводки

При замене лямбда-зонда важно проверить состояние проводки и разъемов. Если они повреждены или окислены, это может привести к неправильным показаниям датчика, даже если сам датчик новый. Рекомендуется очистить разъемы и, при необходимости, заменить поврежденные провода.

3. Неправильная установка

При установке нового лямбда-зонда необходимо следить за тем, чтобы он был установлен в правильном положении и с нужным моментом затяжки. Неправильная установка может привести к утечкам выхлопных газов и неправильной работе датчика. Используйте динамометрический ключ для достижения необходимого момента затяжки, указанного в руководстве по ремонту.

4. Пренебрежение очисткой резьбы

Перед установкой нового датчика рекомендуется очистить резьбу в каталитическом нейтрализаторе или выхлопной системе от старого герметика и нагара. Это поможет обеспечить надежное соединение и предотвратит утечки. Используйте специальный очиститель и щетку для удаления загрязнений.

5. Неправильная диагностика неисправностей

Перед заменой лямбда-зонда важно убедиться, что проблема действительно в нем. Часто неисправности могут быть связаны с другими компонентами системы впрыска или выхлопной системы. Используйте диагностическое оборудование для считывания кодов ошибок и проверки состояния других датчиков и систем. Замена лямбда-зонда без предварительной диагностики может привести к ненужным расходам.

6. Игнорирование рекомендаций по пробегу

Лямбда-зонды имеют свой срок службы, который может варьироваться в зависимости от условий эксплуатации автомобиля. Рекомендуется следить за состоянием датчика и заменять его в соответствии с рекомендациями производителя. Игнорирование этого момента может привести к снижению производительности двигателя и увеличению расхода топлива.

Следуя этим рекомендациям, вы сможете избежать распространенных ошибок при замене лямбда-зонда и обеспечить надежную работу вашего автомобиля. Помните, что правильная диагностика и аккуратная установка — залог долгой службы нового датчика.

Обслуживание и профилактика лямбда-зонда для продления его срока службы

Лямбда-зонд, или датчик кислорода, является важным компонентом системы управления двигателем, отвечающим за контроль соотношения воздуха и топлива в выхлопных газах. Правильная работа лямбда-зонда обеспечивает оптимальную производительность двигателя, снижает уровень выбросов и способствует экономии топлива. Чтобы продлить срок службы этого устройства, необходимо проводить регулярное обслуживание и профилактику.

1. Регулярная проверка состояния лямбда-зонда

Первым шагом в обслуживании лямбда-зонда является регулярная проверка его состояния. Это можно сделать с помощью диагностического оборудования, которое считывает коды ошибок из блока управления двигателем. Если в системе обнаружены ошибки, связанные с работой лямбда-зонда, это может указывать на его неисправность или загрязнение.

2. Очистка лямбда-зонда

Загрязнение лямбда-зонда может привести к его неправильной работе. В некоторых случаях возможно очищение датчика. Для этого необходимо снять лямбда-зонд и использовать специальные очистители, предназначенные для удаления углеродных отложений. Однако стоит помнить, что не все лямбда-зонды поддаются очистке, и в некоторых случаях может потребоваться полная замена.

3. Проверка проводки и разъемов

Неисправности в проводке и разъемах могут также привести к неправильной работе лямбда-зонда. Регулярно проверяйте состояние проводов на наличие повреждений, коррозии или обрывов. Убедитесь, что разъемы надежно соединены и не имеют окисления. При необходимости замените поврежденные участки проводки или разъемы.

4. Замена фильтров и поддержание чистоты системы впуска

Загрязненные воздушные фильтры и система впуска могут привести к неправильной работе лямбда-зонда. Регулярно меняйте воздушные фильтры и следите за чистотой системы впуска. Это поможет избежать попадания загрязняющих веществ на лямбда-зонд и продлит его срок службы.

5. Использование качественного топлива

Качество топлива также играет важную роль в работе лямбда-зонда. Использование некачественного топлива может привести к образованию отложений и загрязнению датчика. Рекомендуется заправляться на проверенных заправках и использовать топливо, соответствующее стандартам.

6. Профилактические замены

Даже при должном уходе лямбда-зонд имеет ограниченный срок службы. Рекомендуется проводить его профилактическую замену каждые 100 000 километров пробега или согласно рекомендациям производителя автомобиля. Это поможет избежать неожиданных поломок и обеспечит стабильную работу двигателя.

Следуя этим рекомендациям по обслуживанию и профилактике, вы сможете продлить срок службы лямбда-зонда и обеспечить надежную работу вашего автомобиля. Помните, что своевременное внимание к деталям может существенно снизить риск серьезных поломок и повысить эффективность работы двигателя.
