Владельцы Газелей с двигателем 405 часто сталкиваются с проблемами датчика массового расхода воздуха (ДМРВ) и лямбда-зонда. Эти компоненты критически важны для работы двигателя, влияя на мощность, экономию топлива и выбросы. В статье рассмотрим возможные неисправности, диагностику и ремонт этих устройств. Знания помогут сэкономить на ремонте и продлить срок службы автомобиля.

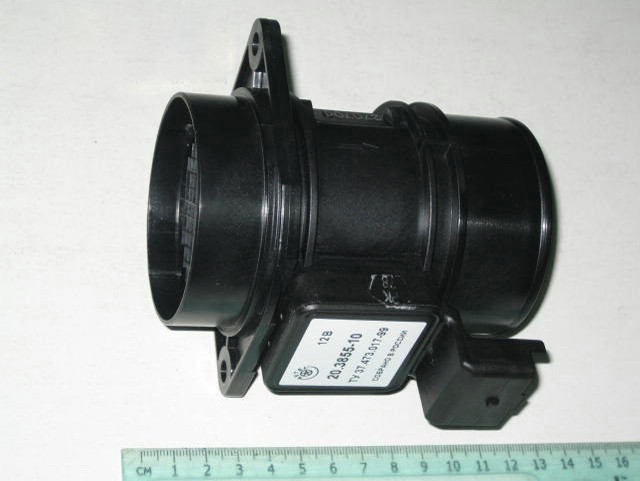

Характеристика и особенности ДМРВ
Датчик массового расхода воздуха относится к категории термоанемометров. Его основная функция заключается в измерении объема воздушного потока, который поступает в двигатель, что позволяет точно рассчитать необходимое количество топлива для впрыска. Установка устройства осуществляется между воздушным фильтром и дроссельной заслонкой.
Главная задача данного датчика — поддерживать стабильную температуру термозависимого чувствительного элемента. В данном случае речь идет о терморезисторе, который выполнен в виде платино-иридиевой нити. Современные модели чаще всего используют пленочные технологии, где вместо нити применяется пленка.
Этот чувствительный элемент должен нагреваться до заданной температуры, которая превышает температуру окружающей среды. Воздушный поток, проходящий через нить, влияет на распределение тепла. Чем больше объем воздуха поступает в систему, тем сильнее происходит охлаждение, что приводит к снижению температуры. В результате уровень сопротивления или температура нити начинает изменяться, и для восстановления прежнего состояния через устройство начинает протекать ток. Следует отметить, что для определения объема поступающего воздуха используется не ток, а напряжение.
Возможные неисправности контроллера и способы их устранения
В процессе эксплуатации устройства могут возникнуть различные неисправности:
- Повреждение чувствительного элемента датчика — пленки или нити. Обычно такая проблема возникает из-за естественного износа. Теоретически, регулятор можно отремонтировать, но на практике это может занять много времени и усилий. Поэтому многие автомобилисты предпочитают просто заменить ДМРВ.
- Засорение расходомера. Эта проблема часто возникает при длительной эксплуатации датчика. Забивание устройства, особенно при постоянной эксплуатации автомобиля в городских условиях, является довольно распространенным явлением. Решить проблему можно, очистив расходомер или заменив его на новый.
- Еще одной неисправностью может быть повреждение контактов или их окисление. Повреждения могут возникнуть из-за длительной работы расходомера в условиях вибрации, а окисление часто вызвано высокой влажностью или продолжительной эксплуатацией. В любом случае, поврежденный штекер можно попытаться восстановить, но если это не удастся, разъем всегда можно заменить. Что касается окисления, то эту проблему можно устранить, очистив контакты с помощью железной строительной или зубной щетки.
- Повреждение проводки. Это не совсем неисправность самого расходомера, но если в электроцепи произойдет обрыв, устройство может перестать функционировать. Это, в свою очередь, негативно скажется на работе двигателя (автор видео — канал Простое Мнение).
Симптомы, которые могут указывать на неисправность расходомера:
- на приборной панели загорелся индикатор, сигнализирующий о необходимости проверки двигателя;
- автомобиль стал потреблять больше топлива;
- на холостом ходу двигатель работает нестабильно, обороты постоянно колеблются;
- автомобилю требуется больше времени для разгона, динамика заметно снижается;
- мощность двигателя в целом уменьшилась;
- из-за неисправного расходомера водитель может столкнуться с трудностями при запуске двигателя, в некоторых случаях его запуск становится невозможным.
| Этап | Действие | Ожидаемый результат / Примечания |
|---|---|---|
| Проверка ДМРВ | ||
| 1. Визуальный осмотр | Проверьте корпус ДМРВ на наличие трещин, повреждений, следов масла или грязи. | Корпус должен быть целым, без видимых дефектов. |
| 2. Проверка разъема | Отсоедините разъем ДМРВ и осмотрите контакты на предмет окисления, коррозии или повреждений. | Контакты должны быть чистыми и неповрежденными. |
| 3. Проверка напряжения питания | С помощью мультиметра измерьте напряжение на контактах разъема ДМРВ (при включенном зажигании). | Должно быть около 12В. |
| 4. Проверка выходного сигнала | Подключите мультиметр к сигнальному проводу ДМРВ и измерьте напряжение при работающем двигателе на холостом ходу и при увеличении оборотов. | На холостом ходу напряжение должно быть в пределах 0.9-1.5В. При увеличении оборотов напряжение должно плавно расти. |
| 5. Проверка сопротивления (для некоторых типов ДМРВ) | Измерьте сопротивление между контактами ДМРВ (при отключенном разъеме). | Сравните показания с эталонными значениями для вашей модели ДМРВ. |
| Ремонт ДМРВ (при возможности) | ||
| 1. Чистка ДМРВ | Используйте специальный очиститель для ДМРВ (не используйте обычные очистители карбюратора). Распылите его на чувствительный элемент. | Чистку проводить осторожно, не касаясь чувствительного элемента. |
| 2. Замена ДМРВ | Если чистка не помогла или ДМРВ имеет серьезные повреждения, замените его на новый. | Используйте оригинальную запчасть или качественный аналог. |
| Проверка Лямбда-зонда | ||
| 1. Визуальный осмотр | Проверьте лямбда-зонд на наличие повреждений корпуса, оплавления проводов, следов сажи или масла. | Корпус должен быть целым, провода неповрежденными. |
| 2. Проверка разъема | Отсоедините разъем лямбда-зонда и осмотрите контакты на предмет окисления, коррозии или повреждений. | Контакты должны быть чистыми и неповрежденными. |
| 3. Проверка напряжения питания подогревателя | С помощью мультиметра измерьте напряжение на контактах подогревателя лямбда-зонда (при включенном зажигании). | Должно быть около 12В. |
| 4. Проверка сопротивления подогревателя | Измерьте сопротивление между контактами подогревателя лямбда-зонда (при отключенном разъеме). | Сравните показания с эталонными значениями для вашей модели лямбда-зонда. |
| 5. Проверка выходного сигнала | Подключите мультиметр к сигнальному проводу лямбда-зонда и измерьте напряжение при прогретом двигателе. | Напряжение должно колебаться в пределах 0.1-0.9В с частотой примерно 1-2 раза в секунду. |
| Ремонт Лямбда-зонда (при возможности) | ||
| 1. Чистка лямбда-зонда | В некоторых случаях можно попробовать очистить лямбда-зонд от нагара с помощью специального средства или механически (очень осторожно). | Эффективность чистки не гарантирована, часто требуется замена. |
| 2. Замена лямбда-зонда | Если лямбда-зонд неисправен, замените его на новый. | Используйте оригинальную запчасть или качественный аналог. |
Интересные факты
Вот несколько интересных фактов о проверке и ремонте ДМРВ (датчика массового расхода воздуха) и лямбда-зонда на Газели:
-
Влияние на экономию топлива: ДМРВ и лямбда-зонд играют ключевую роль в оптимизации топливной смеси. Неправильная работа этих датчиков может привести к увеличению расхода топлива на 20-30%. Проверка их состояния может существенно снизить затраты на топливо и улучшить общую производительность автомобиля.
-
Диагностика с помощью OBD-II: Современные Газели могут быть оснащены системой OBD-II, которая позволяет проводить диагностику состояния ДМРВ и лямбда-зонда с помощью сканера. Это значительно упрощает процесс выявления неисправностей, так как система может предоставить коды ошибок, указывающие на конкретные проблемы.
-
Чистка и восстановление: В некоторых случаях ДМРВ и лямбда-зонд можно не только заменить, но и восстановить. Например, лямбда-зонд можно очистить специальными средствами, а ДМРВ — проверить и очистить от загрязнений. Это может быть более экономичным вариантом, особенно если детали не сильно изношены.
Проверка регулятора на работоспособность
Диагностика кислородного датчика выполняется следующим образом:
- В первую очередь необходимо провести визуальный осмотр устройства. Если в ходе этой проверки были выявлены повреждения, то, скорее всего, именно они стали причиной неисправности. В таком случае датчик следует заменить.
- Если ошибка указывает на обрыв цепи, нужно попытаться обнаружить повреждение в проводке или электроцепи.
- Отсоедините датчик от разъема питания и внимательно проверьте оба штекера — как самого датчика, так и соединительной цепи. Если на разъемах есть ржавчина или окисления, их можно попробовать очистить. Если загрязнения сильные и не поддаются удалению, или при очистке вы повредили контакты, то их следует заменить.
- Если предыдущие шаги не помогли выявить проблему, вам понадобится тестер. Подготовьте мультиметр, подключите датчик обратно, запустите двигатель и дайте ему прогреться до рабочей температуры, затем заглушите.
- После этого снова отключите кислородный контроллер от разъема и подключите его к тестеру.
- Запустите двигатель автомобиля, займите место водителя и нажмите на газ, чтобы увеличить обороты до примерно 2500 в минуту.
- Обратите внимание на показания мультиметра — если значение приблизилось к 0.9 В, это свидетельствует о том, что лямбда-зонд функционирует исправно и не требует замены. Если же показания не превышают 0.8 В, это указывает на необходимость замены регулятора. В таком случае вам останется только демонтировать старый и установить новый.
Фотогалерея «Проверяем самостоятельно ДМРВ»
Описание датчика кислорода
Лямбда-зонд, также известный как кислородный датчик, устанавливается в выпускной системе автомобиля Газель. Это устройство предназначено для измерения содержания кислорода в выхлопных газах. В его конструкции предусмотрен встроенный нагревательный элемент, который способствует быстрому прогреву контроллера, обеспечивая его эффективную работу. Данные, получаемые от лямбда-зонда, применяются для оптимизации топливоподачи, мониторинга состояния двигателя и контроля работы системы нейтрализации выхлопных газов.
Читайте также:
Возможные неисправности контроллера
О неисправностях устройства могут свидетельствовать следующие коды ошибок:
- Р0131, Р0132. Эти коды указывают на слишком низкий или, наоборот, слишком высокий уровень сигнала от датчика кислорода.
- Р0134. Данный код означает, что блок управления не зарегистрировал активность лямбда-зонда.
- Р0135. Эта ошибка может указывать на обрыв электрической цепи подключения датчика, а также на возможное замыкание на питание или землю.
- Р0133. Код указывает на слишком медленный отклик контроллера.
- Р0137, Р0138. Эти коды сигнализируют о слишком низком или высоком сигнале со второго лямбда-зонда.
- Р0141. Неисправность также касается второго кислородного датчика, в данном случае речь идет об обрыве цепи или замыкании (автор видео — канал Lty D).
Видео «Особенности диагностики кислородного датчика»
Важные аспекты, которые необходимо учитывать при диагностике лямбда-зонда, представлены в видео ниже (автор — канал AndRamons).
Инструменты и оборудование для диагностики ДМРВ и лямбда-зонда
Для успешной диагностики и ремонта датчика массового расхода воздуха (ДМРВ) и лямбда-зонда на Газели необходимо подготовить определённые инструменты и оборудование. Правильный выбор инструментов обеспечит точность измерений и упростит процесс ремонта.
1. Мультиметр
Мультиметр — это основной инструмент для проверки электрических параметров ДМРВ и лямбда-зонда. Он позволяет измерять напряжение, сопротивление и ток. Для диагностики лямбда-зонда необходимо использовать мультиметр с функцией измерения частоты, если ваш зонд имеет аналоговый выход.
2. Осциллограф
Осциллограф может быть полезен для более детального анализа сигналов, поступающих от лямбда-зонда. С его помощью можно визуализировать изменения напряжения в зависимости от работы двигателя, что позволяет выявить проблемы, которые не всегда заметны при использовании мультиметра.
3. Диагностический сканер
Современные диагностические сканеры позволяют считывать коды ошибок и параметры работы двигателя в реальном времени. Это особенно полезно для определения неисправностей, связанных с системой управления двигателем, в том числе с ДМРВ и лямбда-зондом.
4. Набор ключей и отверток
Для демонтажа и установки ДМРВ и лямбда-зонда потребуется набор ключей и отверток. Рекомендуется использовать инструменты с магнитными наконечниками, чтобы избежать потери мелких деталей во время работы.
5. Специальные адаптеры и переходники
В некоторых случаях для подключения диагностического оборудования или мультиметра может потребоваться использование специальных адаптеров и переходников. Это особенно актуально для старых моделей Газели, где разъемы могут отличаться от современных стандартов.
6. Чистящие средства
Для очистки ДМРВ и лямбда-зонда от загрязнений могут понадобиться специальные чистящие средства. Важно использовать только те средства, которые предназначены для работы с электроникой, чтобы не повредить чувствительные компоненты.
7. Защитные перчатки и очки
Работа с электроникой и химическими средствами требует соблюдения мер безопасности. Рекомендуется использовать защитные перчатки и очки, чтобы избежать травм и повреждений.
Подготовив все необходимые инструменты и оборудование, вы сможете эффективно провести диагностику и ремонт ДМРВ и лямбда-зонда на Газели, что в свою очередь поможет улучшить работу двигателя и снизить расход топлива.
Пошаговая инструкция по замене ДМРВ и лямбда-зонда
Шаг 1: Подготовка к замене
Перед началом работы убедитесь, что у вас есть все необходимые инструменты и запчасти. Вам понадобятся:
- Новый ДМРВ (датчик массового расхода воздуха)
- Новый лямбда-зонд
- Набор ключей и отверток
- Тестер или мультиметр для проверки электрических соединений
- Очиститель для контактов
- Перчатки и защитные очки для безопасности
Шаг 2: Отключение аккумулятора
Перед началом работы обязательно отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электроники автомобиля. Сначала снимите отрицательную клемму, а затем положите ее в безопасное место.
Шаг 3: Снятие старого ДМРВ
ДМРВ обычно расположен на воздухозаборнике. Для его снятия выполните следующие действия:
- Отсоедините разъем от ДМРВ, аккуратно нажав на фиксатор.
- Ослабьте хомуты, крепящие ДМРВ к воздухозаборнику и впускному коллектору.
- Снимите ДМРВ, осторожно потянув его на себя. Убедитесь, что не повредили уплотнительные кольца.
Шаг 4: Установка нового ДМРВ
Установите новый ДМРВ в обратном порядке:
- Убедитесь, что уплотнительные кольца на месте.
- Установите ДМРВ на место и зафиксируйте его хомутами.
- Подключите разъем к новому ДМРВ, убедившись, что он надежно зафиксирован.
Шаг 5: Снятие старого лямбда-зонда
Лямбда-зонд обычно расположен в выпускной системе. Для его снятия выполните следующие действия:
- Найдите лямбда-зонд, который может быть установлен до или после катализатора.
- Отсоедините разъем от лямбда-зонда, нажав на фиксатор.
- Используйте специальный ключ для лямбда-зонда или обычный ключ, чтобы открутить его. Будьте осторожны, чтобы не повредить резьбу.
Шаг 6: Установка нового лямбда-зонда
Установите новый лямбда-зонд, следуя этим шагам:
- Нанесите немного высокотемпературной смазки на резьбу нового зонда, чтобы предотвратить заедание.
- Вкрутите новый лямбда-зонд в выпускную систему, аккуратно затягивая его ключом.
- Подключите разъем к новому лямбда-зонду, убедившись, что он надежно зафиксирован.
Шаг 7: Проверка и завершение работы
После установки обоих компонентов выполните следующие действия:
- Подключите аккумулятор, сначала положительную, затем отрицательную клемму.
- Запустите двигатель и проверьте, нет ли ошибок на приборной панели. Если индикатор «Check Engine» не горит, значит, установка прошла успешно.
- Проведите тест-драйв, чтобы убедиться в правильной работе двигателя и отсутствии посторонних звуков.
Следуя этой пошаговой инструкции, вы сможете самостоятельно заменить ДМРВ и лямбда-зонд на Газели, что поможет улучшить работу двигателя и снизить расход топлива.
Рекомендации по профилактическому обслуживанию и уходу за ДМРВ и лямбда-зондом
Профилактическое обслуживание и уход за датчиком массового расхода воздуха (ДМРВ) и лямбда-зондом являются важными аспектами поддержания исправности двигателя Газели. Эти компоненты играют ключевую роль в обеспечении оптимальной работы двигателя и его экономичности. Ниже приведены рекомендации, которые помогут вам продлить срок службы этих датчиков и избежать возможных поломок.
Регулярная проверка состояния ДМРВ
ДМРВ следует проверять не реже одного раза в 10 000 километров пробега. Визуальный осмотр поможет выявить видимые повреждения, такие как трещины или загрязнения. Если вы заметили, что корпус датчика загрязнен, его можно аккуратно очистить с помощью специального очистителя для электроники. Не используйте абразивные материалы, так как они могут повредить чувствительные элементы датчика.
Проверка подключения и проводки
Убедитесь, что разъемы и провода, идущие к ДМРВ, не имеют коррозии и повреждений. Плохой контакт может привести к неправильным показаниям датчика. Если вы заметили окисление, очистите контакты с помощью специального средства для удаления коррозии. Также проверьте, чтобы провода не были перетерты или повреждены механически.
Профилактика загрязнения лямбда-зонда
Лямбда-зонд также подвержен загрязнению, особенно если в системе выхлопа присутствуют некачественные топлива или масла. Рекомендуется использовать только проверенные и качественные продукты. Если вы заметили, что лямбда-зонд загрязнен, его можно очистить, но в большинстве случаев лучше заменить его новым, так как восстановление может не дать желаемого результата.
Проверка работы лямбда-зонда
Для проверки работы лямбда-зонда можно использовать мультиметр. Подключите его к выводам зонда и проверьте, изменяются ли показания напряжения при изменении нагрузки на двигатель. В норме напряжение должно колебаться между 0,1 и 0,9 В. Если показания стабильны и не меняются, это может свидетельствовать о неисправности зонда.
Замена ДМРВ и лямбда-зонда
Если в ходе проверки вы обнаружили, что ДМРВ или лямбда-зонд неисправны, их следует заменить. При замене обязательно используйте оригинальные запчасти или качественные аналоги, чтобы избежать проблем с совместимостью и надежностью. Убедитесь, что новые детали установлены правильно и надежно закреплены.
Заключение
Регулярное профилактическое обслуживание ДМРВ и лямбда-зонда поможет избежать серьезных проблем с двигателем и повысить его эффективность. Следуя приведенным рекомендациям, вы сможете продлить срок службы этих компонентов и обеспечить надежную работу вашего автомобиля Газель.
