Автомобили BMW оснащены бортовыми компьютерами, которые выдают коды ошибок, сигнализируя о неисправностях. Понимание этих кодов важно для своевременной диагностики и устранения проблем, что помогает избежать серьезных поломок и затрат на ремонт. В статье мы рассмотрим, как расшифровать коды ошибок, какие инструменты понадобятся и как провести диагностику автомобиля самостоятельно, что позволит вам лучше заботиться о вашем BMW.
Диагностика автомобилей
Автомобили BMW, такие как модели e39, e53, e46 и многие другие, оснащены множеством датчиков и электрических компонентов, о неисправностях которых можно узнать с помощью диагностики. Проверить автомобиль на наличие ошибок можно как на специализированной станции технического обслуживания, так и самостоятельно в домашних условиях. Однако стоит отметить, что услуги СТО могут быть довольно дорогими, поэтому владельцам автомобилей, решившим провести диагностику своего бортового компьютера самостоятельно, будет полезна данная инструкция.
Для самостоятельной проверки вашего автомобиля вам понадобятся:
- Персональный компьютер или ноутбук (рекомендуется выбрать ноутбук из-за его компактности), который должен иметь COM-порт.
- Диагностическое оборудование, например, сканер Inpa или Carsfot. Сканер Inpa пользуется популярностью среди российских автомобилистов, так как на СТО в России и Украине чаще всего используется именно он. Средняя цена этого оборудования в России колеблется от 3 500 до 5 000 рублей, а на Украине — от 1 200 до 2 500 гривен.
- COM-кабель.
- Официальное диагностическое программное обеспечение (для автомобилей BMW чаще всего используется утилита DIS).

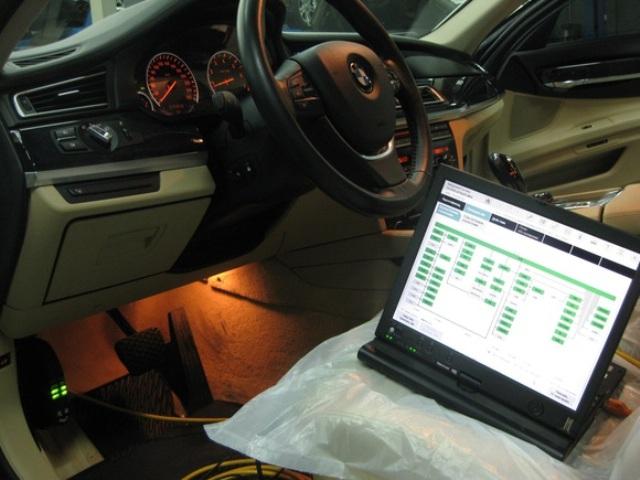

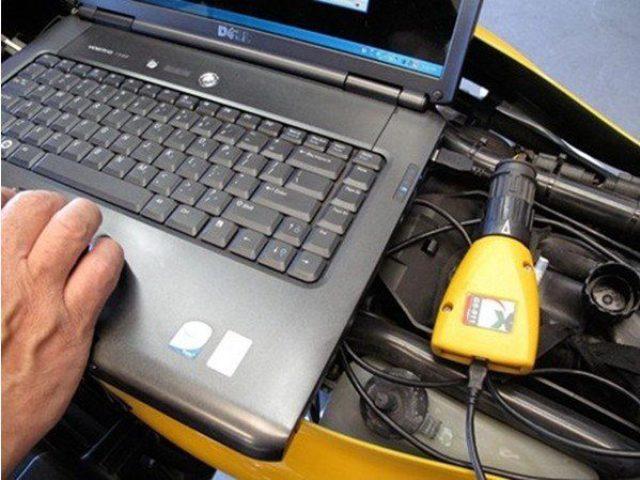

Теперь вам нужно подключить диагностическое оборудование Inpa к ноутбуку, на котором установлена программа DIS, а также к бортовому компьютеру вашего BMW. После корректной установки программного обеспечения можно начинать проверку бортового компьютера на наличие неисправностей. Однако диагностика автомобиля — это лишь первый этап в устранении проблемы. На экране ноутбука будут отображаться определенные коды, указывающие на наличие тех или иных неисправностей. Как же правильно интерпретировать эти коды?
Расшифровка кодов
В данной ситуации вам понадобится расшифровка кодов, чтобы понять, что именно вышло из строя в вашем автомобиле. При диагностике BMW на экране ноутбука могут отображаться коды, содержащие буквы. Что же они обозначают? Для их интерпретации потребуется помощь специалистов, однако наш сайт подготовил для владельцев BMW удобную расшифровку кодов бортового компьютера.
- Р — указывает на неисправность в трансмиссионной системе;
- В — сигнализирует о повреждении кузова;
- С — обозначает проблему в работе шасси.
Мы проанализируем наиболее распространенные ошибки, которые можно встретить при проверке бортовых компьютеров BMW.
| Категория ошибки | Пример кода ошибки | Описание и возможные причины |
|---|---|---|
| Двигатель (DME/DDE) | P0171 | Слишком бедная смесь (ряд 1). Возможные причины: подсос воздуха, неисправный датчик кислорода, низкое давление топлива, неисправные форсунки. |
| P0301 | Пропуски зажигания в цилиндре 1. Возможные причины: неисправная свеча зажигания, катушка зажигания, форсунка, низкая компрессия. | |
| P0420 | Низкая эффективность катализатора (ряд 1). Возможные причины: неисправный катализатор, датчик кислорода, утечка выхлопных газов. | |
| Трансмиссия (EGS/GSG) | 4F85 | Контроль передаточного отношения, муфта C. Возможные причины: износ фрикционных дисков, неисправность соленоида, низкий уровень трансмиссионной жидкости. |
| 507B | Датчик скорости выходного вала, сигнал неправдоподобен. Возможные причины: неисправный датчик скорости, повреждение проводки, загрязнение датчика. | |
| ABS/DSC/ASC | 5DF0 | Блок управления DSC, внутренний дефект. Возможные причины: неисправность самого блока управления DSC. |
| 5DC0 | Датчик скорости колеса, передний левый, электрическая неисправность. Возможные причины: неисправный датчик скорости колеса, повреждение проводки, плохой контакт. | |
| Подушки безопасности (MRS/ACSM) | 93B2 | Датчик удара, передний правый, неисправность. Возможные причины: неисправный датчик удара, повреждение проводки. |
| 93C3 | Натяжитель ремня безопасности, водительская сторона, сопротивление слишком высокое. Возможные причины: неисправный натяжитель, повреждение проводки, плохой контакт. | |
| Электроника кузова (CAS/FRM/JBBF) | A0B4 | Стартер, клемма 50, неисправность. Возможные причины: неисправный стартер, реле стартера, повреждение проводки. |
| A8A9 | Датчик дождя/света, неисправность. Возможные причины: неисправный датчик, загрязнение лобового стекла, повреждение проводки. | |
| Система комфорта (IHKA/PDC) | E714 | Датчик температуры испарителя, неисправность. Возможные причины: неисправный датчик, повреждение проводки. |
| E840 | Датчик парковки, задний левый, неисправность. Возможные причины: неисправный датчик, повреждение проводки, загрязнение датчика. | |
| Общие ошибки связи/шины данных | A0AA | Шина CAN, отсутствие связи с блоком управления. Возможные причины: неисправность шины CAN, повреждение проводки, неисправный блок управления. |
| A0B0 | Терминал 30G_F, короткое замыкание на массу. Возможные причины: короткое замыкание в цепи питания, неисправный блок управления. |
Интересные факты
Вот несколько интересных фактов о расшифровке кодов ошибок на BMW:
-
Система OBD-II: Все современные автомобили BMW оснащены системой OBD-II (On-Board Diagnostics), которая позволяет считывать коды ошибок. Эти коды состоят из букв и цифр, где первая буква указывает на тип проблемы (например, «P» для проблем с двигателем), а цифры дают более конкретную информацию о неисправности.
-
Специфические коды BMW: Хотя многие коды ошибок универсальны для всех автомобилей, BMW имеет свои уникальные коды, которые могут не совпадать с общепринятыми. Например, коды, начинающиеся с «1» или «2», часто относятся к системам управления двигателем и трансмиссией, а коды, начинающиеся с «3», могут указывать на проблемы с системами комфорта и безопасности.
-
Использование специализированного оборудования: Для более точной диагностики и расшифровки кодов ошибок на BMW рекомендуется использовать специализированное оборудование, такое как BMW ISTA или другие диагностические сканеры, которые могут предоставить более детальную информацию о состоянии автомобиля и помочь в устранении неисправностей.
Датчики воздуха, давления и температуры
| Код | Описание |
| Р0100 — Р0103 | Бортовой компьютер автомобиля указывает на неисправность в работе датчика расхода воздуха или в электрической цепи этого устройства. |
| Р0105 — Р0108 | БК зафиксировал проблему в работе датчика давления воздуха — требуется его замена. |
| Р0110 — Р0113 | Обнаружены неисправности в системе контроля температуры всасываемого воздуха. |
| Р0115 — Р0118 | Датчик температуры антифриза в системе охлаждения неисправен или работает неправильно — для нормальной работы необходимо заменить его. |
| Р0120 — Р0123 | Зафиксирована неправильная работа одного из датчиков положения дроссельной заслонки, для устранения ошибки требуется замена данного элемента. |
| Р0130 — Р0166 | Система автомобиля обнаружила неисправности или неверные сигналы от одного из датчиков кислорода — на приборной панели может отображаться неправильная информация о состоянии системы. Для устранения проблемы необходимо заменить датчик кислорода и провести диагностику электрической цепи. |
| Р0167 | Бортовой компьютер сообщает о неправильной работе нагревателя датчика кислорода. |
| Р0171, Р0172 | Обнаружены проблемы с подсосом воздуха (в системе зафиксирована слишком бедная или слишком богатая смесь). |
| Р0176 — Р0179 | БК информирует владельца автомобиля о неисправностях или выходе из строя датчика выбросов. Также существует вероятность получения неверного сигнала, что требует проверки электрической цепи. |
| Р0180 — Р0181 | Бортовой компьютер зарегистрировал неисправность в работе устройства контроля топлива или сигнал от датчика является неверным. Необходимо заменить компонент и проверить цепь. |
| Р0182 — Р0188 | Система BMW сообщает о слишком низком или высоком сигнале от датчика температуры топлива, который выходит за допустимые пределы. |
| Р0190 | Этот код указывает на неисправность в цепи устройства контроля давления дизельного топлива в рампе. |
| Р0191 — Р0194 | Зафиксированы неверные сигналы в цепи устройства контроля давления в топливной рампе. Необходимо провести диагностику цепи или заменить датчик. |
| Р0195 | Указывает на проблемы в цепи компонента контроля температуры моторной жидкости. |
| Р0196 | Неверный сигнал от датчика контроля температуры моторной жидкости. Рекомендуется провести более детальную диагностику датчика. |
| Р0197 — Р0199 | Обнаружены неисправности в работе элемента контроля температуры масла в двигателе. Необходимо заменить компонент. |
| Р0450 — Р0455 | В системе выявлена неисправность в работе устройства контроля давления паров дизельного топлива. |
| Р0460 — Р0464 | Одна из этих комбинаций сигнализирует о проблемах в работе устройства контроля уровня дизельного топлива. Это может быть связано как с завышенным, так и с заниженным сигналом от компонента, либо с его поломкой. Необходимо проверить цепь и, при необходимости, заменить датчик. |
| Р0465 — Р0469 | Система уведомляет владельца автомобиля о возникших неисправностях в работе устройства контроля потока воздуха продувки. Это может быть связано с неверными сигналами от датчика или неисправностью самого устройства. Поэтому требуется провести диагностику цепи и, если нужно, заменить датчик. |
| Р0470 — Р0474 | Появление одной из этих комбинаций при проверке автомобиля может указывать на наличие дефекта в работе устройства контроля выхлопных газов, а также на неверные сигналы от этого датчика. |
| Р0475 | Клапан датчика давления выхлопных газов вышел из строя. Необходимо заменить элемент. |
| Р0385 — Р0386 | Сообщается о неправильной работе устройства. Также требуется замена компонента. |
| Р0404 — Р0408 | БК зарегистрировал проблемы в функционировании первого или второго датчика системы рециркуляции отработанных газов. Необходимо провести более детальную диагностику элемента и, при необходимости, заменить его. |
| Р0220 | Обнаружены дефекты в работе устройства контроля положения второго дроссельного клапана. |
| Р0222 — Р0224 | В работе второго датчика дроссельной заслонки выявлены неточности: сигнал, поступающий от этого элемента, слишком низкий или слишком высокий. |
| Р0225 — Р0229 | Обнаружены неточности в функционировании третьего датчика дроссельной заслонки — требуется проверить устройство и, при необходимости, заменить его. |

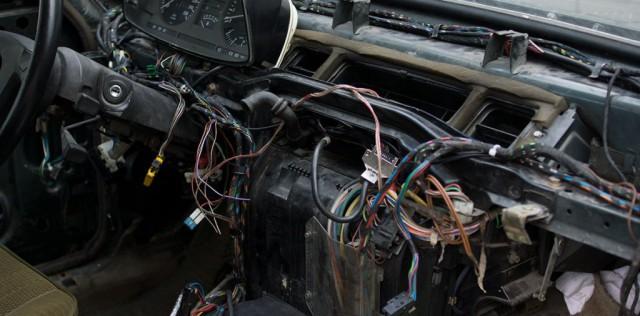

Электрическая цепь
| Код | Описание |
| Р0201 — Р0212 | Бортовой компьютер информирует о проблемах в электрической цепи управления форсунками с 1 по 12. Рекомендуется провести проверку цепи. |
| Р0213, Р0214 | Зафиксированы ошибки или некорректные сигналы в цепи управления первой или второй форсункой для холодного запуска двигателя. |
| Р0216 | БК обнаружил сбои в цепи контроля времени впрыска. |
| Р0261 — Р0296 | Бортовой компьютер автомобиля фиксирует обрыв в цепи, неисправности в работе драйвера или короткое замыкание цепи форсунки цилиндра на массу. |
| Р0300 — Р0312 | Система сообщает о выявлении одиночных или регулярных пропусков зажигания в цилиндрах. Проблема может возникнуть в любом из двенадцати цилиндров. |
| Р0320 | Этот код указывает на неисправности в цепи распределителя зажигания. |
| Р0321 — Р0323 | При появлении этого кода БК фиксирует некорректные сигналы в цепи распределителя зажигания. Сигнал может быть слишком низким, высоким, отсутствовать или находиться вне допустимого диапазона. Рекомендуется проверить цепь. |
| Р0350 — Р0362 | Зафиксированы проблемы в работе цепи или неисправность катушки зажигания. Необходимо проверить все двенадцать катушек. |
| Р0560 — Р0563 | Неправильное напряжение в цепи питания системы: оно может быть как слишком низким, так и слишком высоким. Требуется дополнительная диагностика цепи питания. |
| Р0565 — Р0566 | При появлении одного из этих кодов необходимо провести диагностику цепи круиз-контроля, так как сигнал в цепи является некорректным. |
| Р1140 | Зафиксирован неправильный сигнал в цепи нагрузки, требуется более детальная проверка. |
| Р0325 — Р0334 | Появление этих кодов во время диагностики автомобиля указывает на ошибки в цепи первого или второго датчика детонации. Сигнал может быть вне допустимого диапазона, заниженным или завышенным. Необходимо проверить цепь датчика детонации. |
| Р0337 — Р0339 | Появление этой комбинации кодов на экране при проверке автомобиля указывает на замыкание или некорректный сигнал в цепи датчика положения коленчатого вала. Рекомендуется проверить цепь и заменить устройство. |
| Р0340 — Р0344 | Зафиксированы неисправности в цепи датчика распределительного вала. Как и в предыдущем случае, необходимо проверить цепь или заменить компонент. |
| Р0476 — Р0479 | Бортовой компьютер сообщает о проблемах в цепи устройства контроля уровня давления выхлопных газов. Сигнал от датчика может быть вне допустимого диапазона, слишком высоким или низким. Необходимо провести более тщательную проверку компонентов электрической цепи. |
| Р0480 | Зафиксированы неисправности в цепи управления реле вентилятора охлаждения. Рекомендуется проверить цепь или заменить вентилятор для корректной работы. |
| Р0500 — Р0503 | Отсутствует сигнал от датчика скорости автомобиля. Можно попробовать заменить устройство или проверить всю цепь. |
| Р1509 | Обнаружены проблемы в электрической цепи управления устройством регулирования холостого хода. |
| Р1513 | При появлении этого кода во время диагностики BMW необходимо проверить электрическую цепь регулятора холостого хода. Код Р1513 указывает на замыкание цепи на массу. |
| Р1514 | Зафиксированы неполадки в цепи управления датчиком холостого хода. БК зарегистрировал обрыв цепи. |
| Р1541 | Сообщается об обрыве электрической цепи управления реле бензинового насоса. Для нормальной работы необходимо определить место обрыва и устранить его. |
| Р1570 | Этот код указывает на обрыв электрической цепи иммобилайзера. |
| Р1600 | Пропала связь с устройством иммобилайзера. |
| Р1602 | БК сообщает о потере сигнала с контроллера. |
| Р0389 | Обнаружена некорректная работа электрической цепи второго датчика положения коленчатого вала. |
| Р0400 — Р0403 | Одна из этих комбинаций кодов указывает на неисправности в цепи системы циркуляции отработанных газов. |
| Р0221 | Зафиксированы ошибки в электрической цепи второго датчика дроссельной заслонки. Сигнал с этого компонента является неточным, так как находится вне допустимого диапазона. |
| Р0230 | Обнаружены ошибки в цепи управления бензиновым насосом. Если эта неисправность присутствует, запуск двигателя невозможен. Эта комбинация чаще всего встречается в автомобилях BMW e46. |
Двигатель
| Код | Описание |
| Р0217 | Этот код указывает на перегрев двигателя BMW, что означает закипание охлаждающей жидкости в системе по различным причинам. В первую очередь стоит проверить качество антифриза, функционирование термостата и работу вентилятора радиатора. |
| Р0218 | Данная комбинация сигнализирует о перегреве трансмиссионной системы. В первую очередь необходимо проверить уровень трансмиссионного масла. |
| Р1501, Р1502 | Зафиксированы неисправности реле бензонасоса. Также возможно замыкание в цепи. При появлении этой ошибки бензонасос может не функционировать, что сделает запуск двигателя автомобиля невозможным. Рекомендуется заменить реле. |
| Р0231 — Р0233 | Неверный сигнал от вторичной электроцепи топливного насоса. |
| Р0243 — Р0246 | Обнаружены неисправности в работе соленоида управления выхлопными газами первой турбины. Соленоид может быть либо постоянно закрыт, либо открыт. Также возможно получение неверного сигнала от компонента. |
| Р0247 — Р0250 | Неправильная работа соленоида выхлопных газов второй турбины. Как и в предыдущем случае, компонент может быть всегда закрыт или открыт, либо передавать неверный сигнал. |
| Р0380 — Р0381 | Вышли из строя все или один из компонентов. |
| Р0442 | Обнаружена утечка в системе улавливания паров топлива. |
| Р0443 — Р0445 | Зафиксированы неисправности в работе клапана продувки системы или улавливания паров топлива. |
| Р0446 — Р0448 | Воздушный клапан вышел из строя. |
| Р0173 | Обнаружена утечка топлива из системы БЦ. |
| 2а82 | Код 2а82 является одним из наиболее распространенных. Обычно он появляется, когда автомобиль начинает подтраивать и дергаться при наборе оборотов. Код 2а82 указывает на необходимость замены или очистки электромагнитных клапанов ваноса. Если не устранить эту проблему вовремя, работа автомобиля может стать невозможной. |
Представленная расшифровка кодов и их объяснение — это лишь часть всех возможных ошибок, которые могут возникнуть в процессе диагностики. Если вы обнаружили неисправность и заменили какую-либо деталь, обязательно отключите и снова подключите клеммы аккумулятора. Если этого не сделать, ошибка может вновь появиться на дисплее. Отключение клемм аккумулятора служит своего рода перезагрузкой системы бортового компьютера, поэтому не стоит об этом забывать.
Видео «Диагностика транспортного средства BMW»
В данном видео демонстрируется процедура диагностики автомобиля BMW с целью выявления возможных неисправностей в бортовом компьютере.
Системы безопасности и управления
Современные автомобили BMW оснащены множеством систем безопасности и управления, которые обеспечивают комфорт и безопасность водителя и пассажиров. Эти системы могут выдавать коды ошибок, которые служат индикаторами различных неисправностей или сбоев в работе. Понимание этих кодов является важным аспектом для диагностики и устранения проблем.
Системы безопасности включают в себя такие компоненты, как подушки безопасности, системы контроля устойчивости, антиблокировочная система тормозов (ABS) и системы помощи при парковке. Каждая из этих систем имеет свои собственные датчики и модули управления, которые могут выдавать коды ошибок при обнаружении неисправностей. Например, если датчик удара подушки безопасности не работает должным образом, это может привести к активации соответствующего кода ошибки, который указывает на необходимость проверки системы.
Системы управления, такие как электронный блок управления двигателем (ECU), также могут генерировать коды ошибок. Эти коды могут указывать на проблемы с топливной системой, системой зажигания или выхлопными газами. Например, код ошибки P0300 может указывать на случайные пропуски зажигания, что может быть связано с неисправностью свечей зажигания или катушек зажигания.
Для расшифровки кодов ошибок на BMW необходимо использовать специальное диагностическое оборудование, такое как сканеры OBD-II или специализированные инструменты BMW. Эти устройства могут считывать коды ошибок и предоставлять информацию о том, какие системы требуют внимания. Важно помнить, что коды ошибок могут быть как общими, так и специфичными для марки автомобиля, поэтому для точной диагностики лучше использовать оборудование, совместимое с BMW.
После считывания кодов ошибок, следующим шагом является их расшифровка. Это можно сделать, обратившись к руководству пользователя или специализированной литературе, где указаны значения кодов и возможные причины их появления. Также существует множество онлайн-ресурсов и форумов, где владельцы BMW делятся своим опытом и советами по устранению проблем.
Важно отметить, что наличие кода ошибки не всегда означает, что система неисправна. Иногда коды могут возникать из-за временных сбоев или неправильной работы датчиков. Поэтому перед тем как предпринимать какие-либо действия, рекомендуется провести полную диагностику системы и, при необходимости, очистить коды ошибок, чтобы проверить, появятся ли они снова.
В заключение, понимание кодов ошибок, связанных с системами безопасности и управления на BMW, является ключевым элементом для поддержания автомобиля в исправном состоянии. Регулярная диагностика и своевременное устранение проблем помогут избежать серьезных неисправностей и обеспечат безопасность на дороге.
Трансмиссия и трансмиссионные системы
Трансмиссия и трансмиссионные системы BMW играют ключевую роль в обеспечении плавности и эффективности работы автомобиля. Ошибки в этих системах могут проявляться в виде кодов, которые можно расшифровать с помощью диагностического оборудования. Важно понимать, что коды ошибок могут указывать на различные проблемы, начиная от незначительных неисправностей и заканчивая серьезными поломками, требующими немедленного вмешательства.
Коды ошибок, связанные с трансмиссией, обычно начинаются с буквы «P» (например, P0700) и могут содержать дополнительные цифры и буквы, указывающие на конкретные проблемы. Например, код P0730 может указывать на неправильное соотношение передач, что может быть вызвано неисправностью в трансмиссионном контроллере или механическими проблемами внутри трансмиссии.
Для расшифровки кодов ошибок необходимо использовать специализированное диагностическое оборудование, такое как OBD-II сканер. Подключив сканер к диагностическому разъему автомобиля, можно получить доступ к кодам ошибок и их описаниям. Важно отметить, что некоторые коды могут быть специфичными для определенных моделей BMW, поэтому рекомендуется использовать руководство пользователя или онлайн-ресурсы, чтобы получить точную информацию о значении кода.
После получения кода ошибки следует провести визуальный осмотр трансмиссионной системы. Это может включать проверку уровня трансмиссионной жидкости, осмотр на наличие утечек, а также проверку состояния проводки и разъемов. Если визуальный осмотр не выявил проблем, необходимо провести более глубокую диагностику, включая тестирование датчиков и исполнительных механизмов.
Некоторые распространенные коды ошибок, связанные с трансмиссией BMW, включают:
- P0700: Общая ошибка трансмиссии, указывающая на наличие других кодов, требующих дальнейшей диагностики.
- P0730: Неправильное соотношение передач, что может указывать на проблемы с трансмиссионным контроллером или механическими компонентами.
- P0740: Проблемы с блокировкой гидротрансформатора, что может привести к перегреву трансмиссии.
- P0750: Ошибка в работе соленоида переключения передач, что может вызвать проблемы с переключением передач.
После диагностики и выявления проблемы, необходимо принять меры для ее устранения. Это может включать замену неисправных компонентов, обновление программного обеспечения трансмиссионного контроллера или даже полную замену трансмиссии в случае серьезных повреждений. Важно помнить, что игнорирование кодов ошибок может привести к более серьезным проблемам и дорогостоящему ремонту в будущем.
В заключение, расшифровка кодов ошибок трансмиссии BMW требует внимательности и тщательного подхода. Использование правильного диагностического оборудования и понимание значений кодов помогут владельцам автомобилей своевременно выявлять и устранять проблемы, обеспечивая надежную работу трансмиссионной системы.
Обновление программного обеспечения и прошивок
Обновление программного обеспечения и прошивок является важным аспектом обслуживания автомобилей BMW, особенно когда речь идет о расшифровке кодов ошибок. Современные автомобили оснащены сложными электронными системами, которые требуют регулярного обновления для обеспечения их оптимальной работы. Эти обновления могут включать исправления ошибок, улучшения производительности и новые функции, которые могут помочь в диагностике и устранении проблем.
Производитель BMW периодически выпускает обновления программного обеспечения, которые могут быть установлены на автомобиль через специализированное оборудование или программное обеспечение. Эти обновления могут быть доступны как в официальных сервисных центрах, так и через дилеров. Важно отметить, что использование неофициальных источников для обновления программного обеспечения может привести к несовместимости и возникновению новых проблем.
При обновлении программного обеспечения необходимо учитывать несколько ключевых моментов:
- Совместимость: Перед установкой обновления убедитесь, что оно совместимо с моделью вашего автомобиля и версией программного обеспечения, установленной на данный момент.
- Резервное копирование: Рекомендуется создать резервную копию текущих настроек и данных перед обновлением. Это позволит восстановить систему в случае возникновения непредвиденных проблем.
- Профессиональная установка: Лучше всего доверить процесс обновления квалифицированным специалистам, которые имеют опыт работы с автомобилями BMW и знают, как правильно выполнить процедуру.
После обновления программного обеспечения важно провести диагностику системы, чтобы убедиться, что все ошибки были устранены и автомобиль работает корректно. В некоторых случаях обновление может даже устранить коды ошибок, которые ранее возникали, что значительно упростит процесс диагностики и ремонта.
Кроме того, регулярное обновление прошивок может помочь предотвратить возникновение новых ошибок в будущем, так как производитель часто включает в обновления улучшения, направленные на устранение известных проблем. Это особенно актуально для систем управления двигателем, трансмиссией и другими критически важными компонентами автомобиля.
В заключение, обновление программного обеспечения и прошивок является важным шагом в процессе диагностики и устранения кодов ошибок на автомобилях BMW. Это не только помогает в расшифровке существующих проблем, но и способствует улучшению общей производительности и надежности автомобиля.
