Электросистема автомобиля Hyundai обеспечивает работу всех ключевых компонентов, от освещения до управления двигателем. В этой статье рассмотрим проводку Hyundai Accent и других моделей, а также схемы электрооборудования, что поможет лучше понять устройство автомобиля. Узнаете о системах электрической схемы, типичных неисправностях и способах их устранения. Эта информация будет полезна как опытным автомобилистам, так и новичкам в автомобильной электрике.

Что входит в электросхему?

Электрическая схема данной модели автомобиля включает в себя следующие системы:

• управление двигателем;

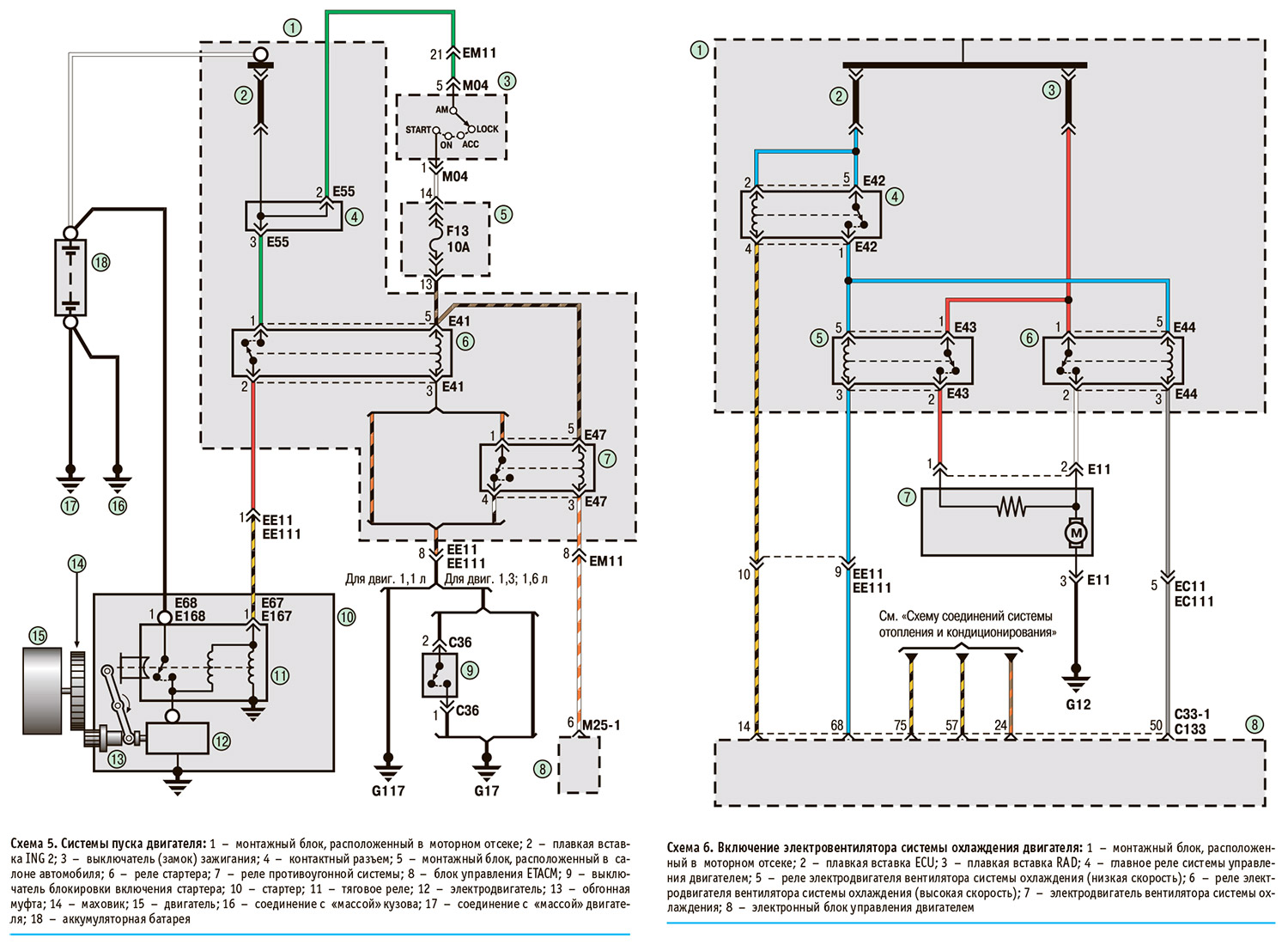

• запуск силового агрегата как с электронным ключом, так и без него;
• система охлаждения двигателя;
• зарядка с AMS и без нее;
• управление кузовным оборудованием;
• иммобилайзер (противоугонная система, которая блокирует запуск двигателя при попытке несанкционированного доступа к автомобилю);
• освещение, которое включает в себя не только фары, но и стоп-сигналы, противотуманные фары, габариты, задние огни, поворотники и аварийную сигнализацию, а также механизм для регулировки светового потока;
• антиблокировочная система;
• автомагнитолу;
• систему очистки лобового стекла;
• электрические стеклоподъемники для передних и задних дверей, с интеллектуальным модулем привода или без него;
• звуковой сигнал.

Ключевые узлы, выход из строя которых может привести к невозможности запуска двигателя:

• выключатель зажигания;
• блок предохранителей, предназначенный для защиты электрооборудования и цепей от перепадов напряжения;
• генератор, который обеспечивает питание электрооборудования автомобиля во время движения и восстанавливает заряд аккумулятора;
• аккумуляторная батарея, обеспечивающая нормальный запуск двигателя и питание электрических приборов, когда ДВС не работает;
• стартер, который подает высоковольтный сигнал для системы зажигания, создавая искру для воспламенения топливной смеси.

НЕ ПОКУПАЙТЕ ЭЛЕКТРИЧЕСКУЮ ПЛИТУ!

Распространенные неисправности

Что касается неисправностей, то из-за сложности системы возможны различные поломки. В первую очередь, стоит упомянуть автомобильный аккумулятор, который наиболее подвержен износу и повреждениям.

Для аккумуляторов характерны следующие неисправности:

• окисление клемм;
• повреждение внутренних пластин;
• короткое замыкание между электродами;
• трещины на корпусе, что может привести к утечке электролита.

Не менее уязвим и генераторный узел. Его конструкция достаточно сложна, что подразумевает множество причин для поломки. Обычно они связаны с износом его компонентов.

Если электрооборудование Hyundai выходит из строя, это может быть вызвано следующими факторами:

1. Неисправность самого устройства. Например, если не работает освещение, это может быть связано с лампочками, а если печка не дует, то, возможно, проблема в отопителе.
2. Перегоревший предохранитель в монтажном блоке. Перед заменой важно выяснить причину его выхода из строя — это может быть как естественный износ, так и короткое замыкание. В случае замыкания необходимо определить источник проблемы, чтобы избежать повторного перегорания предохранителя.
3. Обрыв проводов. Эту неисправность можно устранить, восстановив провод или заменив его.
4. Окисление контактов на выводах или разъемах устройства.

Если вы не можете завести двигатель своего Hyundai Solaris, и это не связано с работой силового агрегата, возможны следующие причины:

• разряженный аккумулятор;
• неисправный стартер;
• поломка генератора;
• проблемы со свечами зажигания (возможно, их нужно просто очистить от нагара);
• износ высоковольтных проводов, передающих импульс на свечи (автор — канал Alexandr Potapkin).

Обогрев ветрового стекла HYUNDAI ELANTRA HD. Подключение в электросхему автомобиля.

Интересные факты

Вот несколько интересных фактов о нюансах электросистемы автомобилей Hyundai, которые могут быть полезны для тех, кто хочет стать «сам себе электриком»:

1. Интеллектуальная система управления энергией: Многие современные автомобили Hyundai оснащены системой управления энергией, которая оптимизирует распределение электроэнергии между различными компонентами. Это позволяет не только повысить эффективность работы электросистемы, но и продлить срок службы аккумулятора. Понимание этой системы может помочь владельцам лучше управлять зарядкой и расходом энергии.

2. Диагностика через OBD-II: Автомобили Hyundai имеют встроенный интерфейс OBD-II, который позволяет владельцам проводить диагностику электросистемы самостоятельно. С помощью специального сканера или мобильного приложения можно получить доступ к кодам ошибок и параметрам работы системы, что значительно упрощает процесс выявления и устранения неисправностей.

3. Модульная архитектура электросистемы: Hyundai использует модульный подход к разработке электросистем, что позволяет легко заменять или обновлять отдельные компоненты без необходимости замены всей системы. Это может быть особенно полезно для автолюбителей, которые хотят самостоятельно модернизировать или ремонтировать свои автомобили, так как они могут сосредоточиться на конкретных модулях, а не на всей системе в целом.

Меры профилактики

Чтобы избежать проблем с работой электросистемы, важно придерживаться нескольких простых профилактических мер:

1. Регулярно проводите обслуживание аккумулятора. Это включает в себя его периодическую зарядку (не реже двух раз в год), проверку уровня электролита в банках и визуальный осмотр на наличие трещин.
2. Используйте только качественные предохранители и не устанавливайте в автомобиль самодельные устройства, такие как монеты или проволочные перемычки. Их применение может привести не только к короткому замыканию, но и к возгоранию. Самодельные предохранители допустимы лишь в экстренных ситуациях, когда вышел из строя элемент, без которого невозможно продолжать эксплуатацию автомобиля, и только для того, чтобы доехать до ближайшего магазина.
3. При появлении любых неполадок в работе оборудования проводите диагностику как можно скорее.
4. Все провода должны быть тщательно заизолированы, особенно это важно учитывать при установке новых устройств.

Видео «Как своими руками сделать подсветку для часов в авто»

В видео ниже представлена пошаговая инструкция по созданию подсветки для часов в автомобиле Hyundai своими руками (автор — канал HamRadio Tag).

Пропала подсветка в часах авто Hyundai Accent? Сделаем!

Инструменты и оборудование для работы с электросистемой

Для успешной работы с электросистемой автомобилей Hyundai необходимо иметь в арсенале определённые инструменты и оборудование. Правильный выбор инструментов не только облегчает процесс ремонта, но и обеспечивает безопасность как для мастера, так и для автомобиля.

1. Мультиметр

Мультиметр — это незаменимый инструмент для диагностики электрических цепей. Он позволяет измерять напряжение, ток и сопротивление. При работе с электросистемой Hyundai мультиметр поможет выявить неисправности, такие как короткое замыкание, обрывы проводов или неправильные значения напряжения. Рекомендуется использовать цифровой мультиметр, так как он более точен и удобен в использовании.

2. Набор отверток

Набор отверток с различными насадками (плоские, крестовые, торцевые) необходим для снятия и установки различных компонентов электросистемы. Важно иметь отвертки с изолированными ручками, чтобы избежать случайного короткого замыкания при работе с электрическими соединениями.

3. Плоскогубцы и кусачки

Плоскогубцы помогут в работе с проводами, позволяя их зажимать и удерживать, а кусачки — обрезать провода нужной длины. Также полезны специальные обжимные плоскогубцы для соединения проводов с клеммами и разъемами.

4. Изолента и термоусадочные трубки

Изолента и термоусадочные трубки необходимы для изоляции соединений и защиты проводов от повреждений. Использование термоусадочных трубок обеспечивает более надежное соединение, чем изолента, так как они плотно обжимаются вокруг провода при нагревании.

5. Схемы электропроводки

Схемы электропроводки автомобилей Hyundai являются важным ресурсом для понимания структуры электросистемы. Они помогают определить, какие провода и соединения отвечают за определенные функции, что значительно упрощает диагностику и ремонт. Схемы можно найти в сервисных мануалах или специализированных онлайн-ресурсах.

6. Специальные инструменты

В зависимости от модели автомобиля могут потребоваться специальные инструменты, такие как ключи для снятия аккумулятора, инструменты для работы с разъемами и клеммами, а также диагностические сканеры для считывания кодов ошибок. Наличие таких инструментов значительно ускоряет процесс ремонта и диагностики.

7. Защитное оборудование

Не забывайте о безопасности. Используйте защитные очки и перчатки при работе с электросистемой. Это поможет избежать травм и повреждений, особенно при работе с высоковольтными компонентами.

Соблюдение всех этих рекомендаций и наличие необходимого инструмента позволит вам уверенно работать с электросистемой автомобилей Hyundai, а также проводить диагностику и ремонт самостоятельно, что может существенно сэкономить время и деньги.

Советы по диагностике электрических проблем

Диагностика электрических проблем в автомобилях Hyundai может показаться сложной задачей, однако, обладая необходимыми знаниями и инструментами, любой автовладелец сможет справиться с этой задачей самостоятельно. Важно помнить, что электрическая система автомобиля состоит из множества компонентов, и неисправности могут возникать в любом из них. Рассмотрим основные шаги и советы по диагностике.

1. Подготовка к диагностике

Перед началом диагностики убедитесь, что у вас есть необходимые инструменты. Основные инструменты для работы с электрической системой включают:

• Мультиметр для измерения напряжения, тока и сопротивления.
• Набор отверток и ключей для доступа к компонентам.
• Схемы электрических соединений для вашего автомобиля.
• Кодовый сканер для считывания ошибок из блока управления.

2. Проверка аккумулятора

Первым делом стоит проверить состояние аккумулятора. Убедитесь, что клеммы надежно закреплены и не имеют коррозии. Используйте мультиметр для измерения напряжения на клеммах аккумулятора. В норме оно должно составлять около 12.6 В при выключенном двигателе и 13.7-14.7 В при работающем. Если значения ниже, возможно, аккумулятор нуждается в замене или подзарядке.

3. Осмотр предохранителей

Следующим шагом является проверка предохранителей. В автомобилях Hyundai предохранители расположены в блоках, которые могут находиться как под капотом, так и в салоне. Используйте схему, чтобы найти нужный предохранитель, и проверьте его целостность. Если предохранитель сгорел, замените его на новый с аналогичными характеристиками.

4. Проверка проводки и соединений

Неисправности могут быть вызваны поврежденной проводкой или плохими соединениями. Проверьте все видимые провода на наличие повреждений, изоляции и коррозии. Обратите внимание на разъемы: они должны быть чистыми и надежно соединенными. Если вы обнаружите поврежденные провода, их необходимо заменить или восстановить.

5. Использование кодового сканера

Если у вас есть доступ к кодовому сканеру, подключите его к диагностическому разъему вашего автомобиля. Считывание кодов ошибок поможет определить, какие системы требуют внимания. Обратите внимание на коды, связанные с электрическими системами, такими как система управления двигателем, ABS или системы безопасности.

6. Тестирование компонентов

После выявления проблемных областей можно переходить к тестированию отдельных компонентов. Например, для проверки работы генератора можно измерить напряжение на выходе при работающем двигателе. Для проверки работы стартерной системы можно использовать мультиметр для измерения напряжения на стартере при попытке запуска двигателя.

7. Обращение к профессионалам

Если после всех проведенных проверок проблема не была выявлена, или вы не уверены в своих силах, лучше обратиться к профессионалам. Специализированные сервисы имеют доступ к более сложному оборудованию и могут провести более глубокую диагностику.

Следуя этим советам, вы сможете самостоятельно диагностировать многие электрические проблемы в автомобилях Hyundai. Однако всегда помните о безопасности и не стесняйтесь обращаться за помощью, если это необходимо.

Обзор популярных модификаций электросистемы Hyundai

Электросистема Hyundai: ключевые особенности и модификации

Электросистемы автомобилей Hyundai представляют собой сложные и высокотехнологичные комплексы, которые обеспечивают надежную работу всех электрических компонентов автомобиля. В зависимости от модели и года выпуска, электросистемы могут значительно различаться, что важно учитывать при диагностике и ремонте. Рассмотрим несколько популярных модификаций электросистемы Hyundai и их особенности.

1. Базовая электросистема

Базовая электросистема Hyundai включает в себя стандартные компоненты, такие как аккумулятор, генератор, стартер и распределительные блоки. Эти элементы обеспечивают питание для основных функций автомобиля, включая освещение, систему зажигания и бортовую электронику. В большинстве моделей используется 12-вольтовая система, что является стандартом для легковых автомобилей.

2. Система управления двигателем (ECU)

Современные автомобили Hyundai оснащены высокотехнологичными блоками управления двигателем (ECU), которые отвечают за оптимизацию работы двигателя, контроль выбросов и управление трансмиссией. ECU получает данные от различных датчиков, таких как датчики температуры, давления и кислорода, и на основе этих данных регулирует подачу топлива и зажигание. Это позволяет значительно повысить эффективность работы двигателя и снизить расход топлива.

3. Система мультимедиа и навигации

Современные модели Hyundai также оснащены продвинутыми мультимедийными системами, которые включают в себя функции навигации, Bluetooth-соединения и интеграции со смартфонами. Эти системы требуют стабильного электропитания и надежного подключения к бортовой сети. Важно помнить, что любые изменения в электросистеме могут повлиять на работу мультимедийных функций, поэтому при установке дополнительных компонентов следует соблюдать осторожность.

4. Системы безопасности

Электросистемы Hyundai также включают в себя различные системы безопасности, такие как ABS (антиблокировочная система тормозов), ESP (система курсовой устойчивости) и подушки безопасности. Эти системы требуют постоянного мониторинга и надежного питания, так как их работа критически важна для безопасности водителя и пассажиров. При диагностике неисправностей в этих системах важно использовать специализированное оборудование для считывания кодов ошибок и анализа состояния компонентов.

5. Гибридные и электрические модели

С увеличением популярности гибридных и электрических автомобилей, Hyundai также предлагает модели с усовершенствованными электросистемами. Эти автомобили используют высоковольтные аккумуляторы и электродвигатели, что требует особого подхода к обслуживанию. Важно помнить, что работа с высоковольтными системами требует специальных знаний и инструментов, поэтому рекомендуется обращаться к профессионалам для выполнения любых работ, связанных с электросистемой.

Заключение

Электросистемы автомобилей Hyundai представляют собой сложные и многофункциональные комплексы, которые требуют внимательного подхода при диагностике и ремонте. Знание особенностей различных модификаций электросистемы поможет владельцам автомобилей Hyundai самостоятельно выявлять и устранять некоторые неисправности, а также принимать обоснованные решения при обращении в сервисные центры.
