Катодная защита автомобиля от коррозии

Многим автолюбителям известно, что достаточно появиться небольшой царапине — и ржавчина начинает прямо-таки поглощать автомобиль. И бороться с ней весьма трудно.
Какие только хитрости ни придумывают автомобилисты — различные покрытия, мастики, антикоры. Да вот беда: чтобы обработать с должным качеством все наиболее поражаемые места, приходится порой разбирать весь автомобиль. Такая операция занимает немало времени, да и требует постоянного контроля. Кроме того, в процессе эксплуатации происходит постепенное разрушение покрытий. Из-за вибраций при движении появляются микротрещины, под ударами камней или песка краска откалывается.

Поэтому вполне понятно желание автомобилистов приобрести чудо-прибор: один раз потратился и навсегда защитил кузов от ржавчины.

Метод катодной защиты от коррозии уже давно применяется на самых разнообразных объектах. Например на кораблях устанавливают специальные протекторы, которые, растворяясь в морской вода, обеспечивают защиту корпуса судна. Подземные трубопроводы перед укладкой обрабатывают антикоррозийными составами и обматывают специальной лентой. На определенном расстоянии от трубопровода закапывают анод (электрод) — металлическую болванку, к которой подключают «плюс» источника постоянного тока, а к самой трубе — «минус». Благодаря разности потенциалов между электродом и защищаемым металлом в цепи образующегося электролита (влага, соль и т.п.) проходит ток. На аноде происходит освобождение электронов — реакция окисления, и саморастворение катода прекращается.

При катодной поляризации металлу нужно сообщить такой отрицательный потенциал, при котором его окисление становится термодинамически маловероятным. Для железа и его сплавов полная защита от коррозии достигается при потенциале 0,1. 0,2 В. Дальнейший сдвиг потенциала мало влияет на степень защиты. Плотность защитного тока должна быть в пределах 10. 30 мА/м2.

Кроме того, со временем на металле за счет концентрационной поляризации по кислороду наблюдается дополнительное смещение потенциала в отрицательную сторону, что позволяет периодически выключать устройство (при ремонте автомобиля, зарядке аккумулятора и т.п.).

Устройство защиты от коррозии состоит из электронного блока и защитных электродов. На корпусе электронного блока размещают световую индикацию работы устройства.

Устройство позволяет поддерживать значение потенциала влажных участков поверхности кузова на уровне,необходимом для полной остановки и прекращения коррозийных процессов за счет разрушения защитных электродов.

В качестве защитных электродов (анодов) могут использоваться как разрушающиеся материалы (нержавеющая сталь, алюминий), требующие замены через 4. 5 лет, так и неразрушающиеся. В качестве неразрушающихся электродов можно применять карбоксил, магнетит, графит или платину. Защитные электроды выполняются в виде прямоугольных либо круглых пластин площадью 4. 9 см2.

На рисунке приведена схема простого антикоррозийного устройства, которое может успешно справляться с явлениями коррозии. Конечно, в простейшем виде устройство катодной защиты может состоять из защитных электродов и проводов, подключаемых непосредственно на «плюсовую» клемму аккумулятора. Однако здесь трудно контролировать возможное короткое замыкание электродов с кузовом автомобиля и его работу в целом. Для этого в устройстве в цепь делителя напряжения R1, R2, R3 включен светодиод VD1, который в рабочем режиме светится ровным светом, потребляя незначительный ток от аккумулятора (около 2 мА).

Если вдруг один из защитных электродов замыкается на кузов автомобиля, светодиод VD1 прекращает светиться. В этом случае необходимо найти-и устранить замыкание. При повышенной влажности кузова светодиод VD1 может в небольших пределах изменять свое свечение, что указывает на работу катодной защиты. Кроме того, данное устройство имеет высокую надежность, поскольку дает при коротком замыкании выхода с кузовом ток перегрузки не более 25. 30мА.

При установке и монтаже устройства следует помнить, что:

• один защитный электрод защищает площадь с радиусом около 0,25. 0,35 м;
• защитные электроды устанавливаются только на места, защищенные лакокрасочным покрытием;
• использовать можно только эпоксидный клей или шпатлевку на его основе;
• наружную сторону защитных электродов (где нет пайки) нельзя покрывать мастикой, краской, клеем или другим электроизоляционным покрытием.

Электронный блок устанавливается в любом месте автомобиля и присоединяется к общей схеме электрооборудования автомобиля. При этом необходимо, чтобы электронный блок оставался включенным даже при отключенном общем электрооборудовании автомобиля.

В целом устройство потребляет не больше чем часы автомобиля и гарантирует длительную эффективную работу даже при сильно разряженном аккумуляторе.

Что делать, если процесс коррозии уже начался

При обнаружении характерных «рыжих» пятен или пузырей под слоем краски необходимо незамедлительно принять меры по борьбе с коррозией.

Как бороться с пятнами ржавчины на кузове
Победить так называемую поверхностную коррозию на начальных этапах довольно просто. Важно аккуратно снять тонкий слой ЛКП в месте повреждения с помощью абразивного круга и наждачной бумаги, а затем хорошо прогрунтовать поверхность, чтобы вновь нанести слой краски и лака. Перед нанесением грунта убедитесь, что все, даже самые мелкие очаги коррозии удалены. Иначе, рецидива не избежать. В качестве дополнительной защиты кузова и для сохранения первозданного вида авто рекомендуется использовать синтетический воск.

Как избавиться от пузырей под краской

Появление пузырей свидетельствует о процессе расширения металла из-за окисления. Образующийся оксид железа начинает нарастать на месте коррозии и портить ЛКП. Для удаления «нароста» используют жесткую проволочную щетку, а также абразивный круг и шлифовальную шкурку. Изъеденный ржавчиной элемент тщательно зачищается, а затем на зеркально гладкий металл наносится грунтовка и лакокрасочные материалы по мере высыхания.

• Что делать, если от ржавчины образовались сквозные отверстия
  Если ржавчина «проела» кузов насквозь в результате продолжительного воздействия агрессивных сред, необходима замена всей испорченной детали. Самостоятельно решить такую проблему вряд ли удастся, придется обратиться к профессионалам. Обычно мастера по кузовному ремонту вырезают пораженные участки и вставляют на их место новые с помощью сварки. Чаще всего, подобные вставки закупаются «под заказ», изготавливаются прямо в цехе, либо берутся из аварийных автомобилей.

Если кузов вашего автомобиля подвергся коррозии, обращайтесь в официальные сервисные центры ГК FAVORIT MOTORS. Опытные специалисты выполнят качественный кузовной ремонт с использованием современного оборудования и рекомендованных автопроизводителем материалов.

Катодная защита от коррозии Volvo Penta

Самодельные анодные пластины для защиты кузова авто от коррозии

Электрохимическая защита кузова автомобиля от коррозии

Возникновение коррозии — одна из самых распространённых причин выхода автомобиля из строя. Под действием ржавчины поверхность кузова машины очень быстро приходит в негодность и разрушается. Поэтому защита кузова от коррозии — одна из самых важных и обязательных задач, стоящих перед каждым владельцем автомобиля. Перед тем как говорить о том, каким образом может быть организована защита кузова автомобиля от ржавчины, давайте рассмотрим, что собой представляет процесс коррозии и каковы причины его возникновения.

Коррозия капота автомобиля

По сути, процесс коррозии — это окисление металла, которое ведёт к дальнейшему его разрушению. От появления ржавчины большую часть кузова автомобиля защищает лакокрасочное покрытие. Нарушение этого покрытия создаёт незащищённые участки на поверхности кузова автомобиля. Туда попадает влага с различными химически активными добавками. Слой грязи способствует тому, что влага задерживается в трещинках и микроповреждениях лакокрасочного слоя, что приводит к появлению ржавчины. Можно выделить следующие участки автомобиля, где повышена опасность возникновения очагов коррозии:

• элементы, расположенные в непосредственной близости к поверхности дороги;
• швы после неграмотно выполненной сварки после ремонта автомобиля;
• незащищённые участки с плохой вентиляцией, где проблематично быстрое высыхание влаги.

ОБРАБОТКА ДНИЩА КУЗОВА АНТИКОРОМ

Защита от блуждающих токов

Что такое коррозия, почему она образуется и чем опасна?

Коррозия – разрушение металла вследствие его химической реакции с водой и кислородом. В процессе движения ничем не защищенная поверхность кузова и других деталей постоянно подвергается механическому воздействию и соприкасается с воздухом, который содержит кислород.

Коррозия кузова автомобиля

Атмосферные осадки, в свою очередь, способствуют попаданию влаги на металл, причем в труднодоступных местах автомобиля влага испаряется достаточно долго. Реакция железа с водой и кислородом приводит к образованию губительной ржавчины.

Ржавчина – одна из наиболее серьезных «болезней» кузова. Ее распространение ведет к ослаблению силовой конструкции автомобиля и снижает уровень пассивной безопасности при столкновении.

Катодная (электрохимическая) защита: принцип функционирования

Защита кузова автомобиля от коррозии может осуществляться разными путями. Одним из интересных вариантов решения проблемы является катодная (электрохимическая) защита, носящая название «нержавейка».

Это активный способ защиты, он препятствует возникновению причин для развития коррозии. Он использует особенности окислительно-восстановительных химических реакций. Мы при помощи отрицательного электрического заряда воздействуем на тот участок, которому требуется защита от ржавчины.

Потенциал на аноде

Принцип этого метода заключается в том, что между металлом кузова и средой вокруг машины проходит электрический ток, вызванный разницей потенциалов. При этом более активный материал окисляется, а менее активный — восстанавливается.

Поэтому пластины из негативно заряженных металлов принято называть жертвенными анодами. Однако здесь нужно соблюдать определённую осторожность: если сдвиг потенциала слишком велик, может выделяться водород, меняться структура при электродного слоя, наблюдаться «деградация» материала, а не его защита. Катодом в данной схеме выступает поверхность кузова, а положительным зарядом назначаются любые объекты из окружающей среды. Это могут быть части автомобиля, влажная поверхность дороги и т.п. Следует помнить, что для анода нужен активный материал: магний, алюминий, цинк или хром. Эффективность работы такой схемы напрямую зависит от размера анода.

Катодная защита от коррозии своими руками для авто в гараже

Для автомобиля, который неподвижно хранится в гараже, организовать своими руками электрохимический заслон очень просто. Как уже говорилось выше, в качестве катода выступает сама машина. Анодом может быть назначено само здание гаража, если он сделан из металла. Либо это может быть заземляющий контур, если гараж неметаллический, или машина стоит на стоянке. Металлический пол или открытые участки из металла снизу будут препятствовать появлению ржавчины на днище машины.

Заземляющий контур создаётся таким образом — вокруг машины забиваем в землю 4 металлических штыря. Их длина должна быть не менее 1 метра. Натягиваем вокруг этих штырей металлическую проволоку. Контур готов — в отличие от металлического здания он будет взаимодействовать только с днищем вашего авто.

Подключение контура или гаража выполняем через резистор — коммутируем его с положительным разъёмом автомобильного аккумулятора.

Подключаем контур через резистор к аккумулятору

Катодная защита от коррозии для движущегося автомобиля

Теперь давайте разберём, как своими руками защитить таким способом от коррозии движущуюся машину. Как и в описанном выше способе, авто выступает в роли катода. В качестве анода мы можем использовать заземляющийся«хвост» из резины или защитные электроды.

«Хвост» — это самый простой метод профилактики возникновения ржавчины. Это полоска резины с прикреплёнными металлизированными элементами. Он крепится на задней части транспортного средства таким образом, чтобы свисать и создавать разницу потенциалов между машиной и мокрым покрытием дороги.

С увеличением влажности автоматически возрастает эффективность защиты от окисления. На него попадают брызги из-под колёс машины, что служит на пользу для протекания электрохимического процесса. Дополнительным плюсом «хвоста» является удаление статического напряжения. Например, транспорт с огнеопасным грузом использует даже такое средство, как металлические цепи, которые волочатся по дороге — таким образом происходит удаление статического заряда, по причине которого может возникнуть искра и спровоцировать возгорание.

Заземляющий «хвост» из резины

Использование защитных электродов годится как для движущихся машин, так и для неподвижного транспорта. Для создания эффективной системы нужно поставить на авто около 15—20 элементов. Это круглые или квадратные пластинки размером от 4 до 10 квадратных сантиметров. Для их изготовления годятся алюминий, нержавейка, магнетит, графит, платина. Алюминий и нержавейка со временем разрушаются — их нужно будет менять через каждые 4 года.

Такие элементы имеют следующие свойства:

• действуют в радиусе до 0,35 м;
• ставятся лишь на окрашенные участки машины;
• крепятся при помощи эпоксидного клея или шпатлёвки;
• перед монтажом необходима зачистка;
• наружная сторона не покрывается никакими изолирующими материалами;
• необходима изоляция электродов от отрицательно заряженного кузова авто

Применение анодной методики

Принцип анодной защиты от коррозии – это принцип некой жертвенности. Пластины, выполненные из цинка, алюминия или меди, устанавливаются в местах, где коррозионные процессы наиболее активны, и перетягивают губительный процесс окисления на себя – в данном случае корпус автомобиля является анодом. Протекторы зачастую устанавливают в зоне крепления брызговиков, на внутренних поверхностях порожков и т.п.

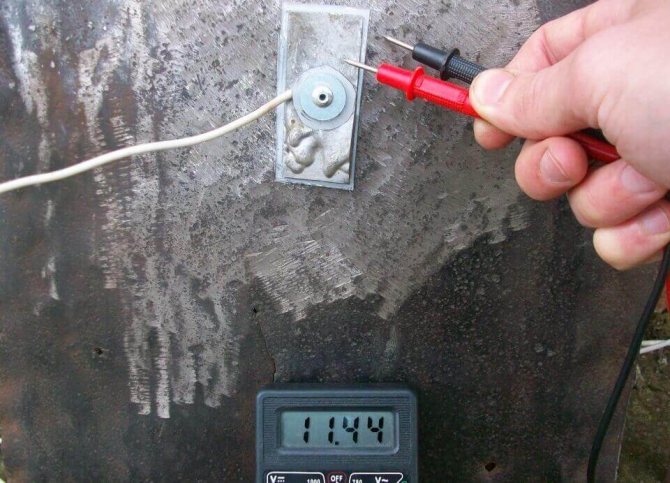

Защитить кузов автомобиля от коррозии можно своими руками, изготовив подобные защитные протекторы. Металл, из которого выполнены защитные электроды, может быть разным. Существует два варианта:

Разрушающиеся протекторы. Такие электроды недолговечны – их нужно менять раз в четыре года. Это алюминиевые протекторы, магниевые протекторы, нержавейка, цинковые протекторы. Неразрушающиеся. Служат намного дольше, однако, и стоимость их гораздо выше. Платина, графит, магнетит – все эти металлы используют в качестве протекторов. Необходимо знать правила инсталляции таких анодов:

форма протектора прямоугольная или круглая. Площадь колеблется от 4 до 10 кв. см.;

один элемент способен обезопасить до 35 см площади автомобиля;

устанавливать электрод можно на лакокрасочное покрытие при помощи эпоксидного клея, но в некоторых случаях пластины нужно присверливать к корпусу – это уже определенный недостаток, которым располагает протекторная защита автомобиля;

пластину следует устанавливать навстречу брызгам.

Анодная защита кузова от корозии

О катодной защите кузова ранее писалось в здесь>>> но в этот раз немного дополним эту статью.

Ржавчина — враг номер один почти любого металла. «Рыжая чума», с завидным упорством и постоянством превращающая сотни тонн сверкающей высокосортной, легированной стали в груды коричневого порошка. Болезнь, для которой не существует преград. Но существуют лекарства и от нее: гальванические покрытия, лаки и краски, битумы и мастики — все они в принципе должны защитить металл. Но на деле все не так просто.

Очень остро проблема защиты от коррозии стоит, к примеру, перед автомобилистами. Общеизвестно, что если не принимать определенных мер, то кузов автомобиля в течение четырех-пяти лет может превратиться буквально в ржавое решето. Зачастую не помогают ни лакокрасочные покрытия, ни мастики, поскольку кузов имеет немало закрытых полостей, пазух, карманов, коробов, в которых дорожная грязь и сырость, замешанные на поваренной соли, создают великолепные условия для электрохимической коррозии. А при современной толщине автомобильного стального листа это приводит к весьма быстрому его выходу из строя.

Но от коррозии можно не только защищаться броней из лака или хрома, ее можно и обмануть, подсунув в виде приманки такой лакомый кусочек, как металл с более высоким электродным потенциалом. Электродный потенциал? А какое он, собственно, имеет отношение к коррозии металлов? Оказывается, самое непосредственное.

Другие способы защиты

Кроме катодной защиты авто от коррозии, в народе популярны разные альтернативные методы. Не все они одинаково хороши, но помогают продлить срок службы машины на несколько лет.

Анодная методика

Применяются специально изготовленные особой формы детали из металлов с более высоким электродным потенциалом, чем у железа. В результате при возникновении гальванической пары растворяется именно эта деталь – расходный электрод. Металл же самого кузова практически не страдает. Этот способ – анодная защита авто от коррозии.

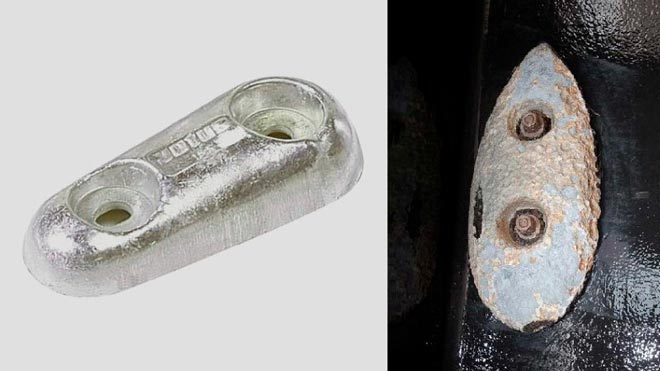

Анодная защита авто от коррозии

Чаще всего применяют накладки из цинка или сплавов магния. Многочисленные отзывы водителей, ставивших в колесные ниши куски цинка, подтверждают действенность этого способа защиты на 3-5 лет. Недостаток способа – необходимость следить за протекторными электродами, при необходимости обновляя их.

Оцинковка кузова

Покрытие металла кузова цинком – еще один распространенный прием защитить машину от ржавчины на весь период ее службы (часто на 15-20 лет). Этим путем пошли крупнейшие западные производители, выпуская премиальные марки своих автомобилей с заводской горячей оцинковкой кузовов.

Безусловным лидером в этом направлении является Audi, разработавшая много патентов на тему технологий защитного покрытия. Именно модель Audi 80 – первый серийный образец с такой обработкой, а начиная с 1986 года ее имеют все производимые под этим брендом машины. Другие участники концерна VW Group также используют горячую оцинковку: «Фольксваген», «Шкода», «Порше», «Сеат».

Кроме немецких, настоящую оцинковку кузовов получили некоторые японские модели: «Хонда Аккорд», «Пилот», «Легенд».

Грунтовки и лакокрасочные материалы

Применительно к теме электрохимической защиты, упоминания заслуживают протекторные составы лакокрасочных материалов, содержащие частички цинка. Это фосфатирующие и катафорезные грунты.

Нанесение лакокрасочных материалов

Принцип их действия тот же: создается контакт железа со слоем более активного металла, который и расходуется в гальванических реакциях в первую очередь.

Ламинирование

Метод защиты поверхности кузова от ржавчины и абразивного истирания путем оклейки специальной прочной прозрачной пленкой. Хорошо проведенная обработка практически не видима глазу, выдерживает значительные перепады температур и не боится вибрации.

Жидкое стекло

Создается дополнительный упрочняющий слой покрытия поверх базового лакокрасочного, обладающий повышенной прочностью. Наносится на обезжиренный и промытый кузов машины, который предварительно нагревают горячим воздухом. Полимерная основа материала растекается и после затвердевания полируется. Таким способом удается уберечь заводской слой краски от проникновения сквозь него атмосферной влаги и этим на небольшое время сдержать коррозию.

Керамика жидкое стекло для авто

Полной защиты от ржавчины метод не дает. Защищает в основном внешний вид автомобиля от видимых проявлений, но оставляя без внимания скрытые очаги.

Работа с днищем

Чтобы уберечь днище и колесные арки от попадания электролитов (дорожная грязь, вода с солью), применяются покрытия различными мастиками на битумной, каучуковой и полимерной основе.

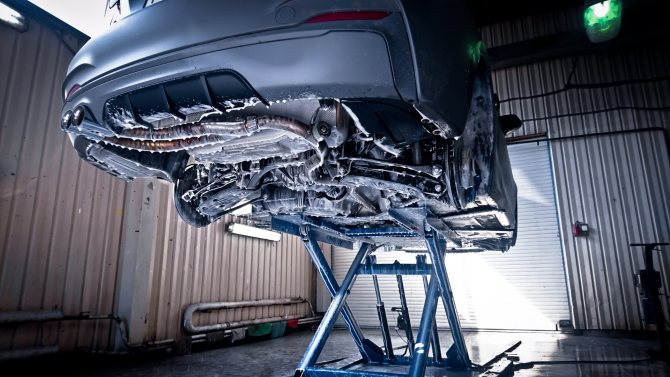

Работа с днищем авто

Используются локеры (подкрылки) из полиэтилена. Все эти виды обработки проигрывают по эффективности электрохимической защите кузова автомобиля, но позволяют на время отсрочить сквозную ржавчину.

Катодная защита — спасение автомобиля от коррозии

авто При покупке автомобиля первое, чему мы уделяем внимание — состоянию кузова. Появление ржавчины отпугивает автолюбителей и заставляет задуматься о необходимости продажи. Наименьшей стойкостью к коррозии отличаются автомобили российского производства, которые покрываются ржавыми «пятнами» уже через 4-6 лет после начала эксплуатации. Машины из Европы устойчивее и поддаются коррозии медленнее.
Влияние на стойкость кузова имеет и регион, где эксплуатируется автомобиль. Жители прибрежных регионов применяют специальную высокочастотную обработку (такой метод популярен в Японии). В России популярна антикоррозийная обработка или оцинковка кузова. Но есть и другой вариант — катодная (электрохимическая) защита. В чем же ее сущность? Как правильно применяется защита?

Причины появления коррозии

Для защиты машины от ржавчины стоит понимать принцип данного процесса. Простыми словами коррозия — формирование ржавчины. Чтобы разобраться с причинами, стоит вспомнить физику со школьной скамьи.

Каждый проводник выступает в роли передатчика электронов. Если представить проводник визуально, то это какое-то металлическое тело, окруженное облаком многочисленных электронов, покидающих «убежище» под действием энергии тепла. При отсутствии помех эти же электроны приходят обратно к проводнику. Если металлические элемент окунуть в электролит, то атомы металла (со знаком «+») переходят в новый состав. Итог действия — приобретение металлом потенциала, доступного для измерения.

Особо активна коррозия в электролитической жидкости, если проводник имеет меньшую активность. Металлический элемент, обладающий большей активностью, выступает в роли анода, а меньшей — катода. В процессе взаимодействия корродирует анод. Появление ржавчины (коррозия) проходит посредством протекания следующих реакций — восстановления и окисления. При этом восстанавливается катод, а разрушается (покрывается ржавчиной) анод.

Если поместить металл в водную среду или обеспечить контакт с проводником, обладающим меньшей активностью, то происходит процесс коррозии. Ситуация усугубляется, если в воде присутствует соль. Последняя делает электролит проводимым, а это приводит к еще большей скорости окисления. Если сравнивать с автомобилем и дорожными условиями, то зимой транспорт сталкивается с описанными выше проблемами. Металл контактирует с водой и специальным составом, которым покрываются дороги. Опасны для металла и кислотные дожди, которые стали обычным явлением для многих регионов страны.

Главный показатель — скорость покрытия ржавчиной. Здесь есть специальный параметр, позволяющий определить стойкость того или иного металла к коррозии. Классическое железо характеризуется скоростью коррозии, равной — 0.03-0.05 мм в год. Это значит, что после пяти лет эксплуатации металл становится тоньше на 0.15-0.25 мм. Если никаких действий не предпринимать, то на кузове может образоваться дырка, на устранение которой пойдет немало средств.

Из рассмотренного выше напрашивается вывод, что для защиты металла от коррозии достаточно превратить его из анода в катод. Автолюбители часто используют простой вариант — они покрывают кузов специальной защитой. Но последняя эффективна только на неповрежденном кузове. Появление трещины или царапины на ЛКП приводит к контакту металла с менее активным проводником. Итог — появление коррозии. Катодная защита отличается большей эффективностью, ведь она меняет роль кузова автомобиля, превращая его из подверженного разрушению анода в стойкий катод.

Принцип действия

При использовании катодной защиты роли распределяются следующим образом:

• Катод — корпус транспортного средства;
• Анод — пластинки, металлические конструкции и прочие токопроводящие поверхности (покрытие на дороге в том числе).

Между защищаемым от коррозии металлом и внешней частью анода появляется ток. В роли катализатора выступает воздух, обладающий повышенной влажностью. Анод постепенно окисляется и разрушается. У катода происходит обратный процесс — коррозия останавливается.

Научные разработки в отношении катодной защиты позволяют указать точные данные по разности потенциалов между «сопрягающимися» элементами — «плюсовым» и «минусовым» проводником. Чтобы защитить простое железо или его сплавы от ржавчины, достаточно создать потенциал 0.2 Вольта. Если напряжение уменьшается, то качество защиты остается на прежнем уровне. Что касается плотности защитного тока, то данный параметр равен 20-30 мА на квадратный метр.

Интересен тот факт, что проводники можно располагать вплотную друг с другом или на расстоянии до нескольких метров. Но чем дальше анод и катод друг от друга, тем выше требования к разности потенциалов. При указанных параметрах и большом расстоянии между проводниками тока не будет.

Катодная защита основана не на электрическом токе как таковом, а на разности потенциалов. В этом случае молекулы жидкости при попадании на кузов, выступают в качестве анода, а катодом является металл. Как следствие, окисление кузова останавливается. Из-за отсутствия разности потенциалов электроны высвобождаются с небольшой скоростью. Под действием поляризации потенциал автомобиля (точнее, его кузовной части) смещается в отрицательном направлении.

Главное влияние на эффективность катодной защиты оказывает площадь анода. Чем она больше, тем ярче эффект. В роли катода, как уже упоминалось, выступает кузов машины. Остается выбрать анод, который подключается к сети машины (12 Вольт) через специальное сопротивление. Главное назначение последнего — уменьшить разрядный ток АКБ при контакте анода и катода, вероятного в случае ошибочного монтажа катодной защиты или преждевременного окисления анода.

Если с катодом удалось определиться (это кузов машины), то что использовать в роли анода? Эту функцию берет на себя гараж из металла, контур заземления на стоянке, защитные электроды и так далее.

Варианты анодов и принцип применения

Для понимания сути процесса стоит рассмотреть варианты анода:

Металлический гараж, выступающий в роли анода — доступный и простой способ защиты внешней поверхности кузова от коррозии. При наличии металлического пола в гараже или кусков арматуры возле машины, можно защитить и днище транспортного средства. К примеру, в теплую погоду в гараже из металла появляется парниковый эффект.

Наличие катодной защиты бережет кузов от разрушения. Более того, поверхность металла дополнительно очищается от ржавчины и восстанавливает свой первоначальный вид. Для организации катодной защиты необходимо металлическую основу гаража объединить с «плюсом» АКБ, смонтированного в транспортном средстве. Для выполнения работы потребуется монтажный провод и сопротивление. Роль «плюса» доверяется прикуривателю (но при условии, что в случае отключения зажигания в нем присутствует напряжение).

Заземляющий «хвост», состоящий из резины и металла — надежный метод защиты транспортного средства от коррозии в движении. Негативные условия (мокрое покрытие, дождь, туман и прочие) способствуют появлению разницы потенциалов между транспортным средством (его металлическими элементами) и дорогой. Высокая влажность и мокрая дорога только ускоряют процесс. Но наличие катодной защиты с заземляющим «хвостом» способно остановить коррозию.

Специальный «хвост» монтируется в задней части транспортного средства так, чтобы на него попадала влага. Это дает возможность повысить общие антикоррозийные качества.

Еще одна задача «хвоста» заземления — выполнение роли антистатика. Вы наверняка видели большегрузный транспорт с цепью, которая тянется в хвосте. Главное назначение конструкции — защита от появления искры, которая может привести к воспламенению топлива и взрыву. Встречается мнение, что тянущаяся цепь является не только антистатиком, но и антикоррозийной защитой. Такие выводы не имеют общего с действительностью. Для нормальной работы защиты «хвост» изолируется от металлических элементов автомобиля по постоянному току и «коротится» по переменному. Реализуется это с помощью частотного фильтра или RC-цепи.

• Протекторы. Применение в роли анодов протекторов считается эффективным методом защиты. Протекторы представляют собой пластины небольшого размера, которые выполнены из металла и фиксируются на подверженных коррозии деталях кузова. Для автомобилей этого пороги, дно и крылья. Задача протекторов — «переманить» коррозию на себя. Принцип действия такой же, как был описан выше. Главное преимущество — наличие постоянного анода. При этом не имеет значения, движется автомобиль или стоит на месте. Минус в том, что для обеспечения надежной защиты число анодов должно быть не меньше 15. Практика показывает, что процесс монтажа трудоемкий, но способ работает.

В роли анодов применяются следующие материалы:

• разрушающиеся (алюминий, сталь и прочие). Их срок службы в роли защитных проводников составляет 4-6 лет;
• неразрушающиеся (магнетит, карбоксил и прочие). Преимущество таких материалов — длительный срок службы, который исчисляется десятилетиями.

Особенность защитных пластин — особое сечение (прямоугольное или круглое) и площадь в 5-10 квадратных сантиметров.

При монтаже анодов стоит учесть следующие рекомендации:

• Один электрод способен защитить небольшой участок кузова, имеющий радиус 0.2-0.4 метра;
• Установка анодов производится на местах, которые покрыты краской;
• для фиксации защитных анодов стоит применять шпатлевку с эпоксидкой в составе или непосредственно эпоксидный клей. Перед выполнением работ место для установки стоит зачистить;
• внешняя часть анода (защитного проводника) без пайки не должна ничем покрываться. В частности, требование касается клея, краски, мастики и прочих материалов;
• протекторы стоит изолировать от катода — кузова автомобиля, создав небольшое расстояние между пластинками. Это необходимо для сохранения хотя бы минимального уровня напряжения. Роль диэлектрика выполняет эпоксидка и ЛКП машины.

Протекторы

Использование в качестве анодов протекторов, является одним из самых эффективных методов от коррозии. В роли протекторов применяются небольшие металлические пластины, которые крепятся на поврежденных участках кузова. Их задача перевести коррозию на себя. Принцип работы такой же, как и в описанных выше. Главным преимуществом является наличие постоянного анода – независимо от того, стоит автомобиль или движется. К минусам, можно отнести большое количество протекторов (минимум 15), чтобы защита была эффективной. А также, большая трудоемкость монтажа. Но, эффект того стоит. Пройти онлайн тест ПДД можно здесь.

В качестве протекторов используют: • Неразрушающиеся материалы (карбоксил, магнетит и т.п.). Преимущество – срок службы исчисляется десятилетиями. • Разрушающиеся – из алюминия, стали и т.п. Отличаются относительно небольшим сроком службы, около 5-7 лет.

Защитные пластины должны иметь особое сечение – круглое или прямоугольное. Площадь каждой около 7-12 квадратных сантиметров.

Выполняя монтаж анодов нужно следовать следующим рекомендациям: • Площадь действия одного протектора 0,2-0,4 квадратных метра. • Аноды ставятся в местах, где окрашивающий слой не поврежден. • Их фиксация производится эпоксидным клеем или шпатлевкой, где есть в составе эпоксидка. • Внешняя сторона протектора не должна быть окрашена и покрыта любым слоем диэлектрика. • Защитные аноды должны быть изолированы от катода (кузова автомобиля). • Между катодом и анодом должно быть небольшое расстояние, для создания хотя бы небольшого напряжения.

Как видим из вышеизложенного, при правильной организации и монтаже, катодная защита действенный метод предотвратить возникновение коррозии на кузове автомобиля. Особенно в местах, подверженных этому больше всего: днище, внутренних элементов крыльев, порогов. Метод очень дешевый, но, трудоемкий. За то действенный – за копейки можно продлить срок эксплуатации кузова автомобиля на долгие годы!
