В статье рассмотрим схему предохранителей автомобилей Фольксваген Транспортер T5 и T4, их месторасположение и способы замены. Предохранители обеспечивают безопасность и надежность электрических систем автомобиля, а знание их функций поможет избежать поломок. Мы объясним, за что отвечают различные предохранители, где их найти и как произвести замену самостоятельно, что сэкономит время и деньги на обращении в сервисный центр.
Где находятся?
Каждый владелец Фольксваген Транспортер сталкивается с вопросом о расположении блоков предохранителей. Если вы недавно стали обладателем этого автомобиля, мы поможем вам разобраться в этом вопросе. В моделях Фольксваген Транспортер Т4 и Т5 предусмотрено несколько блоков предохранителей.
В автомобиле Транспортер Т4 основной блок предохранителей и реле находится в салоне. Многие автовладельцы испытывают трудности при его поиске, так как его местоположение не выделяется. Часто приходится обращаться к сервисному руководству, чтобы его найти. Однако это не так сложно. Блок расположен слева под рулевым колесом и скрыт за пластиковой защитной накладкой, которую нужно снять для доступа.
Что касается модели Т5, то здесь инженеры предусмотрели несколько блоков предохранителей. Один из них находится в салоне, а другой — в моторном отсеке. Найти их не составит труда: один блок расположен в средней части торпеды, а второй — в районе аккумулятора под капотом.
https://youtube.com/watch?v=ejr1ZqbhnAA
Схема
Давайте подробно рассмотрим расположение и описание компонентов каждой модели по отдельности.
| Модель | Расположение блока предохранителей | Типичные проблемы, связанные с предохранителями |
|---|---|---|
| Volkswagen Transporter T4 | Под рулевой колонкой (слева), в моторном отсеке (рядом с аккумулятором) | Не работают фары, не работает магнитола, не работает прикуриватель, не работает стеклоочиститель, не заводится двигатель |
| Volkswagen Transporter T5 | Под рулевой колонкой (слева), в моторном отсеке (рядом с аккумулятором), под сиденьем водителя (для некоторых комплектаций) | Не работают стеклоподъемники, не работает центральный замок, не работает вентилятор отопителя, не работает ABS/ESP, не работает освещение салона |
| Общие рекомендации | Всегда используйте предохранители правильного номинала (указан на крышке блока или в руководстве) | Перед заменой предохранителя выключите зажигание и отсоедините аккумулятор (если требуется) |
| Общие рекомендации | Имейте при себе запасные предохранители разных номиналов | Если предохранитель постоянно перегорает, это указывает на более серьезную электрическую проблему, требующую диагностики специалистом |
Интересные факты
Вот несколько интересных фактов о замене предохранителей в Фольксваген Транспортер T5 и T4:
-
Легкий доступ к предохранителям: В обоих моделях, T4 и T5, предохранители расположены в удобных местах, что позволяет владельцам самостоятельно выполнять замену без необходимости посещения сервиса. В T4 предохранители находятся под панелью приборов, а в T5 — в моторном отсеке и под приборной панелью.
-
Индикаторы неисправностей: В некоторых версиях T5 предусмотрены индикаторы на приборной панели, которые сигнализируют о сгоревших предохранителях. Это позволяет водителю быстро определить проблему и заменить предохранитель, не прибегая к диагностике.
-
Разнообразие предохранителей: В зависимости от комплектации и года выпуска, в T4 и T5 могут использоваться как стандартные, так и специальные предохранители (например, мини-предохранители). Это делает важным знание о типах предохранителей, чтобы избежать ошибок при замене и обеспечить надежную работу электрической системы автомобиля.

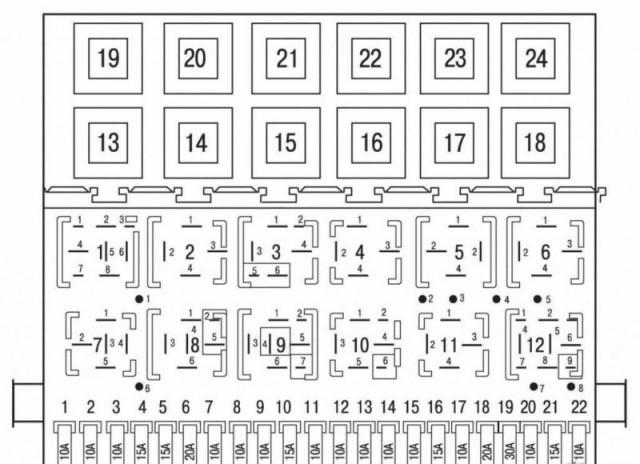

Модель Т4
| Порядковый номер | За что отвечает? |
| 1 | Обеспечивает функционирование ламп, а также регулирует параметры дальности левой фары. |
| 2 | Отвечает за работу лампочек фонарей и предназначен для настройки дальности правой фары. |
| 3 | Этот элемент блока предохранителей обеспечивает работу диодов и номерного знака автомобиля. |
| 4 | Без этой детали задние стеклоочистители не смогут функционировать. |
| 5 | Обеспечивает работу стеклоочистителей лобового стекла и омывателей как переднего, так и заднего стекол. |
| 6 | Отвечает за работу мотора отопительных и климатических систем. |
| 7, 8 | Гарантирует функционирование габаритных огней, а также правых и левых стоп-сигналов. |
| 9 | Отвечает за работу устройства, предназначенного для обогрева заднего стекла и боковых зеркал. |
| 10 | Обеспечивает функционирование противотуманных фар. |
| 11, 12 | Без этих предохранителей блок не сможет работать, также перестанет функционировать контрольная лампа дальнего света. |
| 13 | Без этой детали работа рулевого гудка будет невозможна, также остановится вентилятор радиатора. |
| 14 | Этот элемент выполняет несколько функций: * обеспечивает работу ламп заднего хода; * отвечает за функционирование внешнего устройства; * управляет подогревом сидений. |
| 15 | Обеспечивает работоспособность электроники микроавтобуса. |
| 16 | Этот номер позволяет работать светодиодным лампочкам на приборной панели и освещению бардачка. |
| 17 | Данный элемент обеспечивает работу лампочек. |
| 18 | Деталь под номером 18 отвечает за: * функционирование электронасоса; * работу дизельного насоса; * а также за работу лямбда-зонда. |
| 19 | Без этой детали работа вентилятора радиатора и климатической системы, в частности кондиционера, будет невозможна. |
| 20 | При поломке этой детали не будут работать стоп-сигналы и датчик регулировки скорости. |
| 21 | Обеспечивает работу ламп в салоне микроавтобуса и в багажнике. Кроме того, отвечает за функционирование салонных часов и магнитолы. |
| 22 | Обеспечивает работоспособность прикуривателя. |

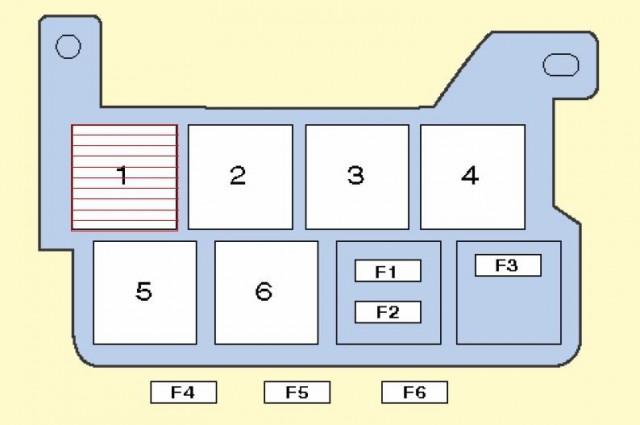

Это описание непосредственно предохранителей блока. Они расположены в одном ряду в нижней части схемы. Теперь рассмотрим назначение реле. Компоненты, которые не используются, в таблице описаны не будут.
| Номер | Описание |
| 1 | Это реле обеспечивает работу компрессора климатической системы. |
| 2 | Отвечает за работу заднего стеклоочистителя и его омывателя. |
| 3 | Впрыск и система зажигания. При поломке детали запуск двигателя станет невозможным. |
| 4 | Это реле снижает нагрузку на Х-контакт выключателя зажигания. |
| 6 | Устройство, которое прерывает работу ламп поворотников и световой сигнализации. |
| 7 | Электродвигатель механизма омывателя фар. |
| 8 | Без него механизм омывателя лобового стекла не будет работать. |
| 9 | Отвечает за работу механизма, который предупреждает водителя о непристегнутых ремнях безопасности. |
| 10 | Обеспечивает работу перемычки для ламп противотуманных фар. |
| 11 | Без этого компонента рулевой гудок не будет функционировать. |
| 12 | Отвечает за работу дизельного насоса и обогрева системы перед запуском двигателя. |
| 13 | Обеспечивает работу устройств предпускового прогрева и блокировки стартера. |
| 14, 16 | Эти компоненты обеспечивают функционирование системы АБС. |
| 15 | При поломке этого элемента гидравлический насос системы АБС не будет работать. |
| 17 | Клапаны и насос системы АБС перестанут функционировать при выходе из строя компонента под номером 17. |
| 18 | Механизм электрического регулирования положения передних сидений. |
| 20 | Отвечает за работу стартера и ламп реверсивного движения. |
| 21 | Устройство подогрева лямбда-зонда. |
Кроме того, дополнительное реле можно найти в моторном отсеке. В частности, на разделительной стенке над усилителем тормозов расположен элемент обогревательной системы дизельного двигателя.
Модель Т5
Как уже упоминалось, микроавтобус Т5 оснащен несколькими устройствами для контроля электрических систем. Одно из таких устройств расположено в моторном отсеке. В следующем разделе представлена схема и описание его компонентов.
Также ниже вы сможете увидеть схему блока, который находится в салоне автомобиля, в центральной части консоли, а также таблицу с описанием его элементов.
Кроме того, некоторые версии микроавтобусов Volkswagen Т5 имеют еще одно устройство. Блок с реле располагается на приборной панели, прямо за блоком питания. Схема и описание этого устройства представлены ниже.
Процедура демонтажа и замены
Каждый владелец микроавтобуса Транспортер рано или поздно сталкивается с необходимостью замены предохранителей. Это касается не только микроавтобусов, но и автомобилей в целом. Никто не застрахован от подобных ситуаций, поэтому замена предохранителей — это неизбежная часть жизни автолюбителя. Чтобы вы могли самостоятельно выполнить эту процедуру, мы подготовили подробную инструкцию.
Если в вашем автомобиле перестал работать какой-либо прибор, который питается от электричества, первым делом стоит проверить состояние предохранителя. Это логично, ведь нет смысла покупать новый топливный насос, если проблема заключается всего лишь в предохранителе. Для выполнения этой операции вам может понадобиться лишь отвертка, и то не всегда. В некоторых моделях предохранители скрыты за пластиковой заглушкой, которая крепится с помощью винтов, но чаще всего она просто фиксируется защелкой.
Все действия по замене предохранителей следует выполнять с отключенным аккумулятором, чтобы избежать короткого замыкания:
- Откройте капот и отсоедините минусовую клемму от аккумулятора.
- Определите, в каком блоке предохранителей необходимо заменить компоненты, чтобы устранить неисправность. Откройте нужный блок и, опираясь на схемы, предоставленные ранее, или на разметку на обратной стороне блока, найдите поврежденный элемент.
- В корпусе блока предохранителей вы найдете специальный пинцет, предназначенный для извлечения предохранителей. Удалите сгоревший компонент и внимательно его осмотрите. Если корпус предохранителя подгорел или плавкая нить внутри него обрывается, его необходимо заменить.
С реле ситуация сложнее — визуально определить его неисправность практически невозможно. Иногда контакты реле, которые входят в гнездо, могут быть слегка подгоревшими. Однако без проверки реле и его демонтажа определить его состояние не получится. Поэтому, если вы подозреваете неисправность реле, а у вас нет приборов для его тестирования, лучше всего просто заменить его на новое и проверить работу устройств. - После замены детали убедитесь, что все функционирует правильно. Если да, закройте крышку и наслаждайтесь поездкой. Если проблема осталась, рекомендуем обратиться к электрику, чтобы он проверил всю цепь.
Обратите внимание на несколько важных моментов:
Читайте также:
При установке нового компонента блока предохранителей используйте только тот номинал, который был ранее. Например, если на предохранителе указано «10А», то следует использовать именно десятиамперный предохранитель. Неправильный номинал может негативно сказаться на работе всей цепи. Кроме того, при несоответствии номиналов элементы блока предохранителей могут выходить из строя гораздо быстрее.
Не устанавливайте в автомобиль самодельные предохранители (например, из проволоки или канцелярских скрепок).
Использование таких решений допустимо только в крайних случаях, например, если вы застряли на трассе ночью, и перегорел предохранитель, отвечающий за фары. Если вы решитесь на это, обязательно после первой возможности купите новый предохранитель и установите его. Постоянное использование самодельных решений может привести к короткому замыканию, что, в свою очередь, может вызвать пожар.
Видео «Как разбирается блок реле и предохранителей»
Для более детального ознакомления с процессом разборки блока предохранителей, рекомендуем посмотреть видео.
Типы предохранителей
Предохранители в автомобилях Фольксваген Транспортер T4 и T5 играют важную роль в защите электрических цепей от перегрузок и коротких замыканий. Они бывают разных типов, и понимание их особенностей поможет вам правильно выбрать замену при необходимости.
Существует несколько основных типов предохранителей, используемых в моделях Т4 и Т5:
- Стеклянные предохранители — это традиционные предохранители, которые имеют стеклянный корпус и металлические контакты. Они часто используются в старых моделях и могут быть легко заменены. Для замены необходимо просто извлечь старый предохранитель и установить новый аналогичный по характеристикам.
- Пластиковые предохранители (Mini и Maxi) — это более современные предохранители, которые имеют пластиковый корпус и могут быть разных размеров. Mini предохранители обычно используются для защиты маломощных цепей, тогда как Maxi предохранители предназначены для более мощных систем. При замене таких предохранителей важно учитывать их номинал, который указывается на корпусе.
- Предохранители типа «Blade» — это наиболее распространенный тип предохранителей в современных автомобилях. Они имеют плоскую форму и могут быть различных цветов, что соответствует различным номиналам. Например, красный предохранитель обычно имеет номинал 10 А, а желтый — 15 А. При замене необходимо убедиться, что новый предохранитель соответствует по размеру и номиналу старому.
- Предохранители с индикатором — это более современные предохранители, которые имеют встроенный индикатор, показывающий, сгорел ли предохранитель. Это позволяет быстро определить, требуется ли замена. Такие предохранители могут быть как стеклянными, так и пластиковыми.
При выборе предохранителей для замены важно учитывать следующие аспекты:
- Номинал — каждый предохранитель имеет свой номинал, который указывается в амперах (А). При замене необходимо использовать предохранитель с тем же номиналом, чтобы избежать повреждения электрической системы.
- Размер — предохранители могут различаться по размеру, поэтому важно выбрать предохранитель, который подходит по габаритам для вашего автомобиля.
- Тип — как упоминалось ранее, существуют разные типы предохранителей, и их выбор зависит от конкретной электрической цепи, которую необходимо защитить.
Знание типов предохранителей и их характеристик поможет вам не только в замене, но и в профилактике возможных проблем с электрической системой вашего Фольксваген Транспортер T4 или T5.
Советы по выбору предохранителей
При замене предохранителей в Volkswagen Transporter T4 и T5 важно учитывать несколько ключевых аспектов, чтобы обеспечить надежную работу электрической системы автомобиля. Правильный выбор предохранителей поможет избежать повторных сбоев и повреждений электрических компонентов.
1. Определите необходимый тип предохранителя. В зависимости от модели вашего автомобиля, предохранители могут различаться по типу и размеру. В Volkswagen Transporter T4 и T5 используются предохранители стандартного типа, такие как мини- и стандартные предохранители. Убедитесь, что вы знаете, какой именно тип предохранителей установлен в вашем автомобиле, прежде чем отправляться в магазин.
2. Узнайте номинал предохранителя. Каждый предохранитель имеет свой номинал, который измеряется в амперах (А). Номинал предохранителя должен соответствовать требованиям конкретной электрической цепи. Обычно на крышке блока предохранителей или в руководстве пользователя можно найти информацию о номиналах предохранителей для различных цепей. Не заменяйте предохранитель на более высокий номинал, так как это может привести к перегреву и повреждению проводки.
3. Обратите внимание на качество предохранителей. При покупке предохранителей выбирайте продукцию известных производителей. Качественные предохранители обеспечивают надежную защиту и имеют долгий срок службы. Не стоит экономить на этом компоненте, так как некачественные предохранители могут сработать неправильно или вообще не сработать в случае перегрузки.
4. Проверьте совместимость с автомобилем. Некоторые предохранители могут быть несовместимы с определенными моделями автомобилей. Перед покупкой убедитесь, что выбранные вами предохранители подходят именно для Volkswagen Transporter T4 или T5. Это можно сделать, обратившись к специалистам в магазине автозапчастей или проверив информацию в руководстве пользователя.
5. Не забывайте о запасных предохранителях. Рекомендуется всегда иметь под рукой несколько запасных предохранителей различных номиналов. Это позволит быстро заменить перегоревший предохранитель и избежать длительных простоев автомобиля. Храните их в специальном месте, чтобы они были всегда под рукой.
Следуя этим советам, вы сможете правильно выбрать предохранители для вашего Volkswagen Transporter T4 или T5, что обеспечит надежную работу электрической системы вашего автомобиля и продлит срок службы его компонентов.
Частые проблемы и их решения
При эксплуатации автомобилей Фольксваген Транспортер T5 и T4 владельцы могут столкнуться с различными электрическими проблемами, которые часто связаны с перегоревшими предохранителями. Понимание частых проблем и их решений поможет избежать ненужных затрат на услуги автосервиса и позволит владельцам самостоятельно справляться с неполадками.
Одной из самых распространенных проблем является отсутствие питания в определенных электрических системах, таких как фары, стеклоочистители или аудиосистема. В большинстве случаев это связано с перегоревшим предохранителем. Чтобы определить, какой предохранитель необходимо заменить, следует обратиться к руководству пользователя, где указаны схемы предохранителей и их назначение.
Еще одной распространенной проблемой является постоянное срабатывание предохранителей. Это может быть вызвано коротким замыканием в проводке или неисправностью подключенных устройств. В таких случаях важно не только заменить предохранитель, но и провести диагностику электрической системы, чтобы выявить и устранить причину перегрева предохранителя.
Также стоит отметить, что в некоторых случаях предохранители могут перегорать из-за старения или механических повреждений. Поэтому рекомендуется периодически проверять состояние предохранителей, особенно если автомобиль используется в сложных условиях, таких как низкие температуры или высокая влажность.
-
Читайте также:
Если вы заметили, что предохранитель перегорел, первым делом необходимо отключить все электрические устройства, которые могут быть связаны с данным предохранителем. Затем, используя плоскогубцы или специальный инструмент, аккуратно извлеките перегоревший предохранитель из гнезда. Важно убедиться, что новый предохранитель имеет такой же номинал, как и старый, чтобы избежать дальнейших проблем.
После замены предохранителя рекомендуется проверить работу всех связанных систем. Если проблема не исчезла, возможно, потребуется более глубокая диагностика, включая проверку проводки и подключенных устройств. В таких случаях лучше обратиться к специалистам, чтобы избежать повреждения электрической системы автомобиля.
