В статье рассмотрим предохранители автомобилей Nissan, особенно моделей Альмера классик и N16. Узнаете о расположении блока предохранителей, функциях плавких устройств и правилах их замены. Эта информация будет полезна как опытным автомобилистам, так и новичкам, желающим разобраться в устройстве своего автомобиля и обеспечить его надежную работу.

Расположение и электросхема

В автомобиле Ниссан Альмера классик n16 имеется несколько блоков предохранителей, которые обеспечивают работу электрических систем. Один из них находится в салоне, а два других расположены в моторном отсеке. На передней панели блока предохранителей, установленного в салоне, размещены несколько плавких предохранителей (далее — ПП) и реле. С обратной стороны устройства находятся еще три основных реле.

В моторном отсеке располагаются два блока предохранителей. В одном из них находятся реле, а в другом — исключительно плавкие предохранители. Ниже приведены схемы всех трех блоков, а также подробное описание предохранителей, которые в них установлены.

Nissan Leaf предохранитель габаритных огней

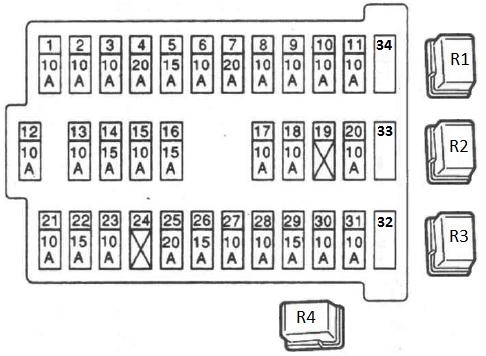

БП в салоне

За что отвечают указанные элементы? Ниже представлена таблица с описанием каждого реле.

Вы также могли заметить несколько реле, предназначение которых не указано в таблице. Их стоит выделить отдельно, так как они предназначены для более мощных электрических потребителей.

Что касается устройства под номером 22, которое отвечает за работу прикуривателя. В моделях Ниссан Альмера классик n16 неисправность прикуривателя является распространенной проблемой. Это можно назвать настоящей «болезнью», так как многие автомобилисты сталкиваются с этой неисправностью.

Если вы заметили, что прикуриватель не работает, в первую очередь проверьте предохранитель. Возможно, проблема кроется именно в нем. Однако многие владельцы автомобилей используют прикуриватель как источник питания для различных устройств. Это могут быть видеорегистраторы, специальные освежители воздуха, DVD-проигрыватели и ноутбуки.

Естественно, даже с преобразователем напряжения прикуриватель не сможет справиться с такой нагрузкой. Поэтому, если вышел из строя именно предохранитель, вам повезло. В противном случае придется заменять прикуриватель, и это еще не самое худшее, если из-за этого пострадает сам монтажный блок.

Как мы упоминали в начале статьи, на обратной стороне блока питания, расположенного в салоне автомобиля, также находятся несколько реле. Если полностью демонтировать блок, реле будут выглядеть примерно так, как показано на изображении.

Интересные факты

Вот несколько интересных фактов о предохранителях автомобилей Nissan:

1. Структура предохранителей: В автомобилях Nissan используются предохранители различных типов, включая мини-предохранители и стандартные предохранители. Это позволяет производителям оптимизировать пространство в блоке предохранителей и улучшить распределение электрических цепей.

2. Индикаторы состояния: Некоторые модели Nissan оснащены предохранителями с индикаторами состояния, которые позволяют водителю быстро определить, сработал ли предохранитель. Это значительно упрощает диагностику электрических проблем и экономит время на поиск неисправностей.

3. Специфические назначения: В автомобилях Nissan предохранители могут иметь специфические назначения в зависимости от модели и комплектации. Например, предохранители могут отвечать за работу таких систем, как ABS, системы помощи при парковке или мультимедийные системы, что делает их критически важными для функционирования современных автомобилей.

Ты точно этого не знал! Как быстро найти сгоревший предохранитель без мультиметра?

БП в моторном отсеке

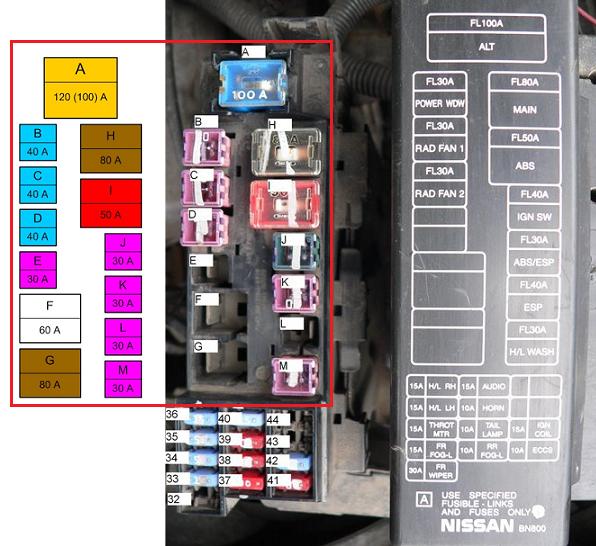

Сначала обратим внимание на схему и описание блока предохранителей с плавкими элементами, который располагается в моторном отсеке между аккумулятором и двигателем.

Затем мы рассмотрим схему монтажного блока с реле, установленного в том же моторном отсеке, но слева от двигателя, если смотреть на капот лицом.

Процесс снятия и замены

Процесс демонтажа и установки новых предохранителей не представляет собой ничего сложного. Главное — проявить внимательность и осознавать возможные последствия короткого замыкания.

Наихудшим исходом замыкания может стать возгорание, что, в свою очередь, приведет к пожару.

Поэтому настоятельно советуем избегать использования самодельных предохранителей, так как это может быть небезопасно.

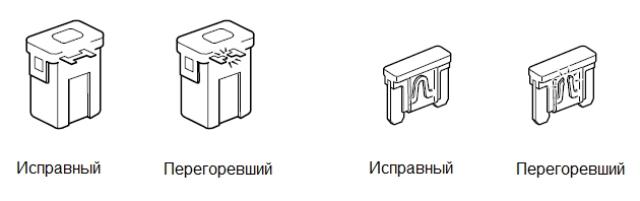

Также стоит обратить внимание на внешний вид как рабочих, так и сгоревших предохранителей. В большинстве случаев это можно определить визуально, поэтому данная процедура не должна вызвать затруднений. Однако бывают ситуации, когда предохранитель вышел из строя, но плавкая нить выглядит исправной. В таких случаях следует действовать методом проб и ошибок: установите рабочий предохранитель в гнездо, где, по вашему мнению, находится неисправный.

Рассмотрим процесс замены предохранителя на примере блока, расположенного в салоне автомобиля. Для монтажных блоков, находящихся в моторном отсеке, процесс будет аналогичным.

Итак, приступим:

1. Сначала откройте капот и отключите аккумулятор. Все работы по замене предохранителей или блока должны выполняться при отключенном аккумуляторе.
2. Снимите крышку элемента, за которой находится сам блок предохранителей.
3. Осмотрите компоненты устройства, чтобы определить неисправный предохранитель.
4. С помощью щипцов извлеките сгоревший предохранитель и установите на его место новый.
5. Закройте крышку блока предохранителей и не забудьте подключить аккумулятор.

Видео «Замена ПП прикуривателя в Ниссан Альмера»

В данном видео автор демонстрирует, как правильно заменить предохранитель в автомобиле Ниссан Альмера Р12. Процедура замены предохранителя в модели Альмера N16 будет схожа.

Замена предохранителя прикуривателя на Nissan Primera: Ниссан Примера

Типы предохранителей и их характеристики

Предохранители являются важными компонентами электрической системы автомобилей Nissan, обеспечивая защиту от коротких замыканий и перегрузок. В зависимости от модели и года выпуска, Nissan использует несколько типов предохранителей, каждый из которых имеет свои характеристики и предназначение.

Существует два основных типа предохранителей, используемых в автомобилях Nissan: плавкие предохранители и мини-предохранители. Плавкие предохранители, как правило, имеют более крупные размеры и используются для защиты высокомощных цепей, таких как система зарядки или стартер. Мини-предохранители, в свою очередь, компактнее и предназначены для защиты менее мощных цепей, например, освещения или аудиосистемы.

Каждый предохранитель имеет определённый номинал, измеряемый в амперах (А), который указывает максимальный ток, который может проходить через него без срабатывания. Например, предохранитель на 10 А будет защищать цепь от перегрузки, отключая её при превышении этого значения. Важно правильно подбирать предохранители по номиналу, так как использование предохранителя с слишком высоким значением может привести к повреждению электрических компонентов автомобиля.

Кроме того, предохранители могут отличаться по конструкции. Наиболее распространённые типы включают:

• Стандартные предохранители: Обычно имеют прямоугольную форму и используются в большинстве автомобилей. Они могут быть как плавкими, так и мини.
• Микропредохранители: Эти предохранители имеют меньшие размеры и используются в современных автомобилях для экономии пространства и веса.
• Предохранители с индикатором: Оснащены встроенным индикатором, который показывает, сработал ли предохранитель, что упрощает диагностику неисправностей.

Важно отметить, что предохранители могут иметь разные цвета, которые соответствуют их номиналу. Например, предохранители на 5 А обычно имеют красный цвет, тогда как предохранители на 15 А могут быть зелёными. Это цветовое кодирование помогает быстро идентифицировать нужный предохранитель при замене.

В автомобилях Nissan предохранители размещены в нескольких блоках, которые могут находиться как под капотом, так и в салоне. Блок предохранителей под капотом обычно защищает цепи, связанные с двигателем и его системами, в то время как блок в салоне отвечает за электрические компоненты, такие как фары, стеклоподъёмники и мультимедийные системы.

При замене предохранителей важно следовать рекомендациям производителя, указанным в руководстве пользователя, и использовать только предохранители, соответствующие оригинальным спецификациям. Неправильная замена предохранителей может привести к повреждению электрической системы автомобиля и даже к возникновению пожара.

Таким образом, понимание различных типов предохранителей и их характеристик является ключевым аспектом для обеспечения надёжной работы электрической системы автомобилей Nissan. Регулярная проверка и замена предохранителей помогут предотвратить многие проблемы и продлить срок службы автомобиля.

Частые проблемы и их диагностика

Предохранители в автомобилях Nissan, как и в любых других автомобилях, играют важную роль в защите электрических систем от перегрузок и коротких замыканий. Однако, как и любое другое оборудование, они могут выходить из строя. Рассмотрим наиболее распространенные проблемы, связанные с предохранителями, а также методы их диагностики.

1. Перегоревшие предохранители

Наиболее распространенной проблемой является перегорание предохранителей. Это может произойти из-за перегрузки цепи, короткого замыкания или неисправности подключенных компонентов. Если какой-либо электрический прибор в автомобиле перестал работать, первым делом стоит проверить соответствующий предохранитель.

Для диагностики перегоревшего предохранителя необходимо:

• Открыть блок предохранителей, который обычно расположен под капотом или в салоне автомобиля.
• Визуально осмотреть предохранители на наличие повреждений. Перегоревший предохранитель обычно имеет обгоревший проводник или трещины на корпусе.
• При наличии сомнений можно использовать мультиметр для проверки целостности предохранителя.

2. Неправильный выбор предохранителя

Использование предохранителей с неправильным номиналом может привести к их частому перегоранию или, наоборот, к недостаточной защите цепи. Каждый предохранитель имеет свой номинал, указанный на корпусе. При замене предохранителя важно использовать только те, которые рекомендованы производителем.

Для диагностики этой проблемы следует:

• Проверить документацию автомобиля для определения правильного номинала предохранителя.
• Сравнить установленный предохранитель с рекомендованным, чтобы убедиться в его соответствии.

3. Коррозия и плохие контакты

Коррозия контактов в блоке предохранителей может привести к плохому соединению и, как следствие, к неправильной работе электрических систем. Это может проявляться в виде мерцания света, нестабильной работы приборов или их полного отключения.

Для диагностики коррозии необходимо:

• Осмотреть контакты предохранителей на наличие коррозии или окисления.
• При необходимости очистить контакты с помощью специального средства для удаления коррозии или мелкой наждачной бумаги.

4. Поврежденные провода и соединения

Иногда причиной проблем с предохранителями могут быть поврежденные провода или соединения в электрической цепи. Это может привести к коротким замыканиям и перегреву предохранителей.

Для диагностики повреждений проводки следует:

• Проверить видимые участки проводов на наличие повреждений, изоляции или обнаженных проводов.
• Использовать мультиметр для проверки целостности проводов и соединений.

В заключение, регулярная проверка и диагностика предохранителей в автомобилях Nissan помогут избежать многих проблем с электрической системой. При возникновении неисправностей важно не только заменить перегоревший предохранитель, но и выяснить причину его выхода из строя, чтобы предотвратить повторение ситуации в будущем.

Рекомендации по выбору и покупке предохранителей

При выборе и покупке предохранителей для автомобилей Nissan важно учитывать несколько ключевых аспектов, чтобы обеспечить надежную работу электрической системы вашего автомобиля. Предохранители предназначены для защиты электрических цепей от перегрузок и коротких замыканий, и их правильный выбор может предотвратить серьезные повреждения.

Первым шагом в выборе предохранителей является определение их типа и номинала. В автомобилях Nissan используются различные типы предохранителей, включая мини-предохранители, стандартные и большие предохранители. Каждый из них имеет свои характеристики и предназначен для определенных цепей. Например, мини-предохранители часто используются для защиты электрооборудования, такого как фары, стеклоочистители и аудиосистемы, в то время как большие предохранители могут защищать более мощные компоненты, такие как стартер или генератор.

Номинал предохранителя, измеряемый в амперах, также играет важную роль. Он должен соответствовать требованиям конкретной электрической цепи. Использование предохранителя с слишком высоким номиналом может привести к повреждению оборудования, так как он не сработает в случае перегрузки. С другой стороны, предохранитель с низким номиналом может срабатывать слишком часто, что создаст ненужные неудобства. Рекомендуется всегда проверять руководство пользователя вашего автомобиля для получения информации о необходимых номиналах предохранителей.

При покупке предохранителей стоит обратить внимание на их качество. Рынок предлагает множество производителей, и не все из них могут гарантировать надежность и долговечность своей продукции. Лучше всего выбирать предохранители от известных брендов или оригинальные запчасти, рекомендованные производителем автомобиля. Это обеспечит не только безопасность, но и долговечность работы электрической системы.

Также стоит учитывать, что предохранители могут иметь разные цвета, которые обозначают их номинал. Например, предохранители с красным корпусом обычно имеют номинал 10 А, в то время как желтые – 20 А. Знание цветовой кодировки поможет вам быстро и правильно выбрать нужный предохранитель.

Не забывайте о том, что предохранители могут выходить из строя не только из-за перегрузок, но и из-за старения или коррозии. Поэтому рекомендуется периодически проверять состояние предохранителей и при необходимости заменять их. Если вы заметили, что предохранитель часто перегорает, это может быть признаком более серьезной проблемы в электрической системе, и в таком случае стоит обратиться к специалисту.

В заключение, выбор и покупка предохранителей для автомобилей Nissan требует внимательности и знания некоторых ключевых аспектов. Правильный выбор предохранителей поможет избежать неприятных ситуаций на дороге и обеспечит надежную работу всех электрических систем вашего автомобиля.
