Процедура демонтажа и замены
Смена компонентов БП не вызовет трудностей у владельцев Мазды. Но как же в случае необходимости осуществить процедуру замены именно БП своими руками? Об этом на примере салонного БП мы расскажем далее:
- Сначала выключите зажигание и отключите аккумулятор от питания.
- Найдите место расположения БП. Об этом сказано в начале статьи.
- Демонтируйте облицовочную защитную накладку БП.
- Отключите колодки со жгутами, подводящие к БП. при помощи отвертки выкрутите винт, который крепит его. Нажмите на защелку и демонтируйте устройство.
- Замените БП на новый, а его установку выполните в обратной последовательности.
1. Демонтируйте защитную накладку в салоне
2. Следуя действиям, извлеките БП и смените его на новый
Описание предохранителей на автомобиле Mazda 6: расположение, схема, цена
В Мазда 6, независимо от поколения GG, GH, GJ, предустановлены предохранители ножевого типа с плавильным элементом по центру.
Схема расположения реле – прерывателей
| Обозначения | Какой за что отвечает / что обеспечивает |
| K 1 | Электрический вентилятор системы кондиционирования |
| K 2 | Муфта компрессора |
| K 3 | Зарезервировано |
| K 4 | Реле стартера |
| K 5 | Зарезервировано |
| K 6 | Электронный блок управления двигателем |
| K 7 | Противотуманные фары |
| K 8 | Сигнал |
| K 9 | Обогрев заднего стекла |
| K 10 | Цепь электрического питания |
| K 11 | Топливный насос (бензонасос) |
| K 12 | Зарезервировано |
| K 13 | Зарезервировано |
| K 14 | Омыватель фар |
Схема установки предохранителей Mazda 6
| Маркировка / ампераж | За что отвечает (с описанием) |
| F (Ф-1) / 30 | Сигнал |
| F (Ф-2) / 60 | Зарезервировано |
| F (Ф-3) / 30 | На омыватель фар |
| F (Ф-4) / 30 | Бензонасос |
| F (Ф-5) / 70 | Система кондиционирования |
| F (Ф-6) / 20 | Генератор |
| F (Ф-7) / 20 | Зарезервировано |
| F (Ф-8) / 30 | Зарезервировано |
| F (Ф-9) / 40 | ЭБУ |
| F (Ф-10) / 30 | Центральный замок |
| F (Ф-11) / 40 | ЭБУ |
| F (Ф-12) / 30 | Штатный прикуриватель |
| F (Ф-13) / 40 | Модуль омывателя фар |
| F (Ф-14) / 40 | Резервация |
| F (Ф-15) / 30 | Ближнего света |
| F (Ф-16) / 20 | Модуль омывателя лобового стекла |
| F (Ф-17) / 20 | Обогрев заднего стекла |
| F (Ф-18) / 20 | Зарезервировано |
| F (Ф-19) / 30 | Система курсовой устойчивости (дополнительно) |
| F (Ф-20) / 25 | Противотуманные фары |
| F (Ф-21) / 25 | Электрический вентилятор системы охлаждения двигателя |
| F (Ф-22) / 25 | Насос гидравлического усилителя |
| F (Ф-23) / 30 | Цепи питания: диагностический разъем, аварийка, стеклоочиститель спереди, на омыватель стекла, центральный замок, на габариты |
| F (Ф-24) / 30 | Фары |
| F (Ф-25) / 30 | Электрическая цепь РТС |
| F (Ф-26) / 30 | Зарезервировано |
| F (Ф-27) / 30 | ABS, система курсовой устойчивости |
| F (Ф-28) / 30 | АБС дополнительно |
| F (Ф-29) / 30 | Электронный блок управления двигателем |
| F (Ф-30) / 30 | Зарезервировано |
| F (Ф-31) / 30 | Замок зажигания, стартер, дополнительная цепь питания |
| F (Ф-32) / 20 | Втягивающее реле стартера |
| F (Ф-33) / 30 | Вспомогательная цепь питания, зажигание |
| F (Ф-34) / 30 | Зарезервировано |
| F (Ф-35) / 30 | Система кондиционирования |
| F (Ф-36) / 30 | Зарезервировано |
Комплект новых оригинальных модулей по цене от 3000 рублей. Качественные аналоги от 2300 – 2500 рублей. Поштучно предохранители от 200 рублей.
Причины выхода из строя предохранителей на Mazda 6
- Несоблюдение регламента проведения технического осмотра;
- Покупка и установка неоригинальных комплектующих
- Непрофессиональный монтаж;
- Механическое повреждение монтажного блока, авария, удар, столкновение;
- Нарушение целостности изоляционного слоя электрической проводки;
- Короткое замыкание в цепи;
- Ослабление контактов клемм;
- Окисление концевиков;
- Образование конденсата, попадание влаги внутрь монтажного блока;
- Брак при изготовлении.
Описание предохранителей на автомобиле Mazda 6: расположение, схема, цена
В Мазда 6, независимо от поколения GG, GH, GJ, предустановлены предохранители ножевого типа с плавильным элементом по центру.
Схема расположения реле – прерывателей
| Обозначения | Какой за что отвечает / что обеспечивает |
| K 1 | Электрический вентилятор системы кондиционирования |
| K 2 | Муфта компрессора |
| K 3 | Зарезервировано |
| K 4 | Реле стартера |
| K 5 | Зарезервировано |
| K 6 | Электронный блок управления двигателем |
| K 7 | Противотуманные фары |
| K 8 | Сигнал |
| K 9 | Обогрев заднего стекла |
| K 10 | Цепь электрического питания |
| K 11 | Топливный насос (бензонасос) |
| K 12 | Зарезервировано |
| K 13 | Зарезервировано |
| K 14 | Омыватель фар |
Схема установки предохранителей Mazda 6
| Маркировка / ампераж | За что отвечает (с описанием) |
| F (Ф-1) / 30 | Сигнал |
| F (Ф-2) / 60 | Зарезервировано |
| F (Ф-3) / 30 | На омыватель фар |
| F (Ф-4) / 30 | Бензонасос |
| F (Ф-5) / 70 | Система кондиционирования |
| F (Ф-6) / 20 | Генератор |
| F (Ф-7) / 20 | Зарезервировано |
| F (Ф-8) / 30 | Зарезервировано |
| F (Ф-9) / 40 | ЭБУ |
| F (Ф-10) / 30 | Центральный замок |
| F (Ф-11) / 40 | ЭБУ |
| F (Ф-12) / 30 | Штатный прикуриватель |
| F (Ф-13) / 40 | Модуль омывателя фар |
| F (Ф-14) / 40 | Резервация |
| F (Ф-15) / 30 | Ближнего света |
| F (Ф-16) / 20 | Модуль омывателя лобового стекла |
| F (Ф-17) / 20 | Обогрев заднего стекла |
| F (Ф-18) / 20 | Зарезервировано |
| F (Ф-19) / 30 | Система курсовой устойчивости (дополнительно) |
| F (Ф-20) / 25 | Противотуманные фары |
| F (Ф-21) / 25 | Электрический вентилятор системы охлаждения двигателя |
| F (Ф-22) / 25 | Насос гидравлического усилителя |
| F (Ф-23) / 30 | Цепи питания: диагностический разъем, аварийка, стеклоочиститель спереди, на омыватель стекла, центральный замок, на габариты |
| F (Ф-24) / 30 | Фары |
| F (Ф-25) / 30 | Электрическая цепь РТС |
| F (Ф-26) / 30 | Зарезервировано |
| F (Ф-27) / 30 | ABS, система курсовой устойчивости |
| F (Ф-28) / 30 | АБС дополнительно |
| F (Ф-29) / 30 | Электронный блок управления двигателем |
| F (Ф-30) / 30 | Зарезервировано |
| F (Ф-31) / 30 | Замок зажигания, стартер, дополнительная цепь питания |
| F (Ф-32) / 20 | Втягивающее реле стартера |
| F (Ф-33) / 30 | Вспомогательная цепь питания, зажигание |
| F (Ф-34) / 30 | Зарезервировано |
| F (Ф-35) / 30 | Система кондиционирования |
| F (Ф-36) / 30 | Зарезервировано |
Комплект новых оригинальных модулей по цене от 3000 рублей. Качественные аналоги от 2300 – 2500 рублей. Поштучно предохранители от 200 рублей.
Схема
Специально для пользователей нашего ресурса мы представляем схему и назначение компонентов каждого прибора Мазды 2006 и 2008 года выпуска.

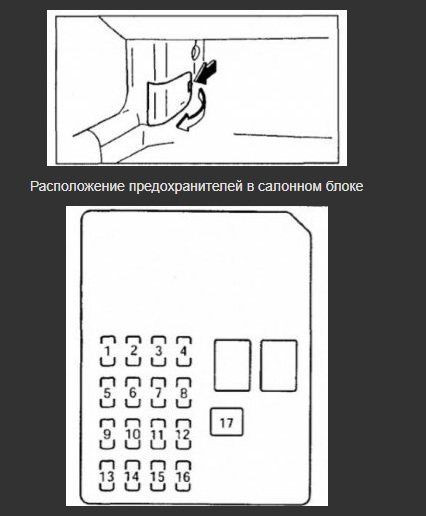

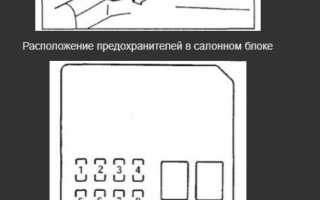

Схема БП в салоне
Схема расположения звеньев БП в салоне машиныРасшифровка элементов блока предохранителей
Под капотом
Как выглядит прибор, установленный под капотом машины и за что отвечают звенья электрической цепи? Об этом ниже.
Устройство со звеньями цепи, которое находится под капотом машины
Читайте также:
Также рассмотрим таблицу назначения деталей.
Таблица предназначения деталей прибора, находящегося под капотом авто

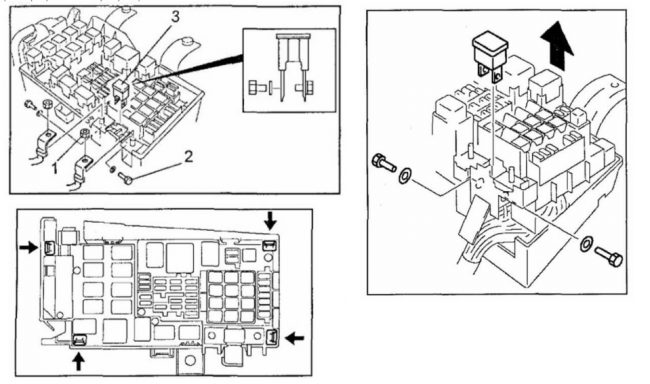

БП с реле под капотом
Еще один БП с реле вы можете найти в моторном отсеке, в том месте, где показано на схеме
Что касается назначения звеньев:
| Номер компонента | Назначение |
| 1 | Основной предохранитель блока. |
| 6 | Это реле предназначено для защиты цепи второго по счету электрического вентилятора охладительной системы. |
| 7 | Устройство защиты цепи сигнала рулевого колеса. |
| 8 | Этот компонент защищает цепь третьего по счету вентилятора охладительной системы. |
| 9 | Устройство, обеспечивающее защиту проводки стартера машины. |
| 10 | Четвертый по счету вентилятор охладительной системы. |
| 11 | Звено динамического прибора низких частот. |
| 12 | Обеспечивает работоспособность механизма, предназначенного для обогрева заднего стекла. |
| 13 | Устройство хранит от перенапряжения лампочки противотуманных фар. |
| 14 | Отвечает за функционирование климат системы, в частности — кондиционера. |
| 15 | Основной элемент этого БП. |
| 16 | Эта деталь обеспечивает защиту ламп передних фар. |
| 17 | Отвечает за работу габаритов машины. |
| 18 | Первый по счету вентилятор охладительной системы. |
| 19 | Устройство, охраняющее механизм омывателя передних фар. Следует отметить, что в автомобилях Мазда 2006 и 2008 года выпусков звено омывателя фар является слабым, поскольку часто выходит из строя. Для омывателя фар следует использовать предохранители оригинального производства, чтобы избежать частого выхода из строя. |
| 20 | Устройство цепи противотуманных фонарей. |
| 21 | Механизм, предназначенный для обеспечения работоспособности вентилятора отопительной системы. |
| 22 | Этот компонент является одним из самых основных . Он отвечает за работу бензинового насоса. В том случае, если он выходит из строя, запуск двигателя будет невозможным. Поэтому, если вы столкнулись с проблемой не работающего мотора, вам необходимо в первую очередь произвести проверку реле бензонасоса. |
Можете ли вы самостоятельно заменить блок предохранителей?
Опрос
- Да
- Нет
Загрузка …

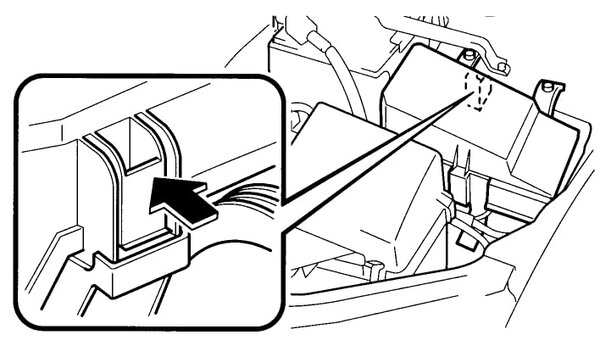

Блок предохранителей Mazda 6 GH под капотом
(ссылка на источник фото)
Первоначально определимся, где находится блок с предохранителями Мазда 6 GH в отсеке под капотом.
Он смонтирован слева возле аккумуляторной батареи. Блочок Mazda 6 GH закрыт защитным кожухом, который снимается после нажатия на фиксатор. В него входит релейная часть и предохранители.

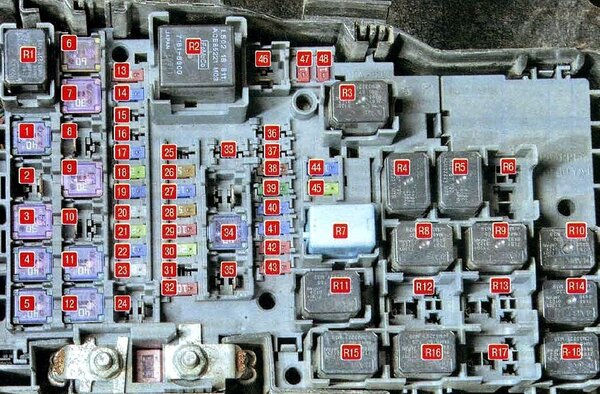

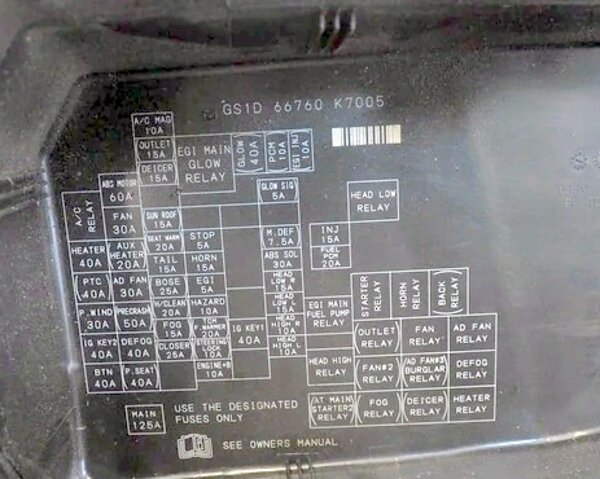

Схема плавких вставок
(ссылка на источник фото)
Элементы монтажного блока Мазда 6 GH моторного отсека с плавкими вставками:
- 1 (HEATER) – отопительный комплекс (40А);
- 2 (PTC) – вспомогательная отопительная система (40А);
- 3 (P.WIND) – электрические подъемники стекол (30А);
- 4 (IGKEY2) – предохранитель программы запуска силового агрегата (40А);
- 5, 34 (BTN, IGKEY1) – защита электроцепи (40А);
- 6 (ABS MOTOR) – программа предотвращения блокировки колес при торможении (60А);
- 7, 9 (FAN, AD FAN) – охлаждающий вентилятор радиатора ДВС (30А);
- 8 (AUX HEATER) – автономный отопительный комплекс (20А);
- 10 (PRECRASH) – функция предупреждения аварийной ситуации (50А);
- 11 (DEFOG) – система подогрева стекла сзади (40А);
- 12 (P. SEAT) – электрический регулятор положения кресла (40А);
- 13 (A/C MAG) – кондиционер (10А);
- 14 (OUTLET) – предохранитель розетки Мазда 6 2 (15А);
- 15, 16, 24, 25, 30, 33, 35, 37 – не задействован;
- 17 (S. ROOF) – электрический подъемник люка крыши (15А);
- 18 (S. WARM) – подогревательный комплекс кресел (20А);
- 19 (TAIL) – управляющая система салонными электроприборами (15А);
- 20 (BOSE) – мультимедийного комплекса (25А);
- 21 (H/CLEAN) – предохранитель омывателя фар Мазда 6 GH (20А);
- 22 (FOG) – ПТФ (15А);
- 23 (CLOSER) – центральный замок (25А);
- 26 (STOP) – стоповые огни (5А);
- 27 (HORN) – цепь подачи предупредительного сигнала (15А);
- 28 (EGI) – ЭБУ ДВС Mazda 6 GH (5А);
- 29 (HAZARD) – поворотники, световое оповещение аварийной остановки (10А);
- 31 (S.LOCK) – блокиратор руля (10А);
- 32 (ENGINE+B) – ЭБУ ДВС Мазда 6 2 (10А);
- 36, 46 (GLOW SIG, GLOW) – свечи зажигания Mazda 6 GH;
- 38 (M. DEF) – подогревательный комплекс внешних зеркал (7,5А);
- 39 (ABS SOL) – стабилизационная и программа предотвращения блокировки колес при торможении (30А);
- 40, 41 (HEAD LOW R/L) – ближний свет правой и левой фар Мазда 6 2 (15А);
- 42, 43 (HEAD HIGH R/L) – дальний свет правой и левой фар (10А);
- 44, 48 (INJ, EGI INJ) – впрыск топлива (15, 10А);
- 45 (F. PCM) – насос подачи топлива (20А);
- 47 (PCM) – ЭБУ ДВС (10А).
Реле
(ссылка на источник фото)
Релейная часть блочка в отсеке с двигателем внутреннего сгорания Mazda 6 2 поколения обеспечивает функционирование следующих элементов:
- R1 (A/C) – нагнетатель кондиционера;
- R2 (EGI MAIN GLOW) – основное реле;
- R3, R11 (HEAD LOW/HIGH) – соответственно ближний и дальний свет Mazda 6 GH;
- R4 (STARTER) – пусковое устройство Мазда 6 2;
- R5 (HORN) – цепь подачи предупредительного сигнала;
- R6 (BACK) – блок-фары сзади;
- R7 (EGI MAIN FUIL PUMP) – насос подачи топлива;
- R8 (OUTLET) – реле прикуривателя Мазда 6 GH;
- R9, R10 (FAN, AD FAN) – первая скорость охлаждающего вентилятора ДВС;
- R12, R13 (FAN 2, AD FAN 3) – вторая скорость охлаждающего вентилятора ДВС;
- R14 (DEFOG) – подогревательный комплекс стекла сзади;
- R15 (AT MAIN STARTER 2) – пусковое устройство;
- R16 (FOG) – ПТФ Мазда 6 2 поколения спереди;
- R17 (DEICER) – обогревательный комплекс лобового стекла;
- R18 (HEATER) – отопительная система.
