В этой статье рассмотрим расположение предохранителей на Toyota Corolla, их функции и процесс замены. Знание местоположения и назначения предохранителей поможет быстро диагностировать и устранять проблемы с электрической системой автомобиля, что сэкономит время и деньги на сервис. Предоставим пошаговые инструкции для уверенного выполнения этой задачи и поддержания автомобиля в исправном состоянии.

Где находится?

Предохранители автомобиля Тойота Королла размещены в монтажных блоках. Однако в данной модели имеется не один, а несколько блоков, поэтому схемы для каждого из них различаются. Один из блоков расположен в салоне автомобиля, а другой — в моторном отсеке. Для лучшего понимания ознакомьтесь со схемами монтажных блоков, которые находятся как в салоне, так и под капотом.

Замена 100А силового предохранителя на Toyota. Какие признаки при перегорании?

БП в моторном отсеке

Чтобы получить доступ к блоку предохранителей, вам нужно будет открыть моторный отсек. Он находится с правой стороны, если смотреть на капот. С той стороны, где расположен подкрылок, напротив водительского сиденья, вы сможете обнаружить пластиковую крышку, под которой находится сам блок. После открытия крышки вы увидите схему элементов на ее внутренней стороне. Также ниже представлена схема компонентов устройства.

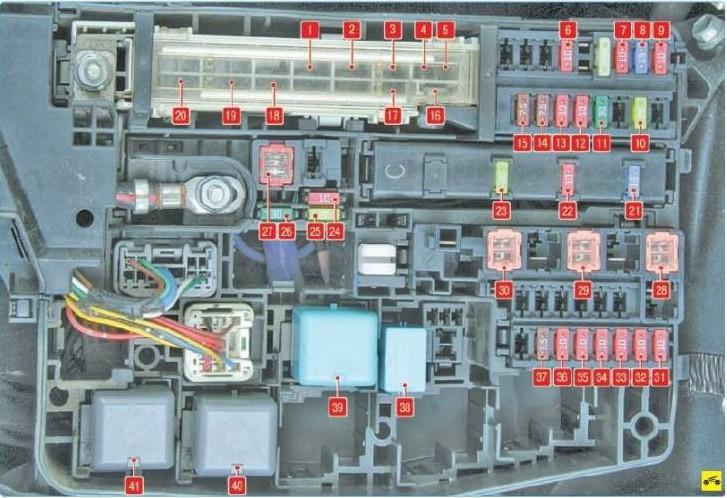

На схеме выше указаны номера всех элементов блока предохранителей Toyota Corolla. Для лучшего понимания их назначения ознакомьтесь с их обозначениями ниже.

Интересные факты

Вот несколько интересных фактов о замене предохранителей на автомобиле Тойота Королла:

1. Легкий доступ к предохранителям: В большинстве моделей Тойота Королла предохранители расположены в двух основных блоках: под капотом и в салоне. Это делает их доступными для замены без необходимости посещения сервиса. В руководстве пользователя обычно указано, где находятся эти блоки и какие предохранители за что отвечают.

2. Индикаторы неисправностей: Многие современные автомобили, включая Тойота Королла, имеют систему диагностики, которая может сообщить о перегоревшем предохранителе. Например, на панели приборов может загореться индикатор, указывающий на проблему с электрической системой, что поможет водителю быстрее выявить неисправность.

3. Разнообразие предохранителей: В Тойота Королла используются разные типы предохранителей, включая мини-предохранители и предохранители стандартного размера. Это означает, что при замене важно использовать именно тот тип, который указан в руководстве пользователя, чтобы избежать повреждения электрической системы автомобиля.

Замена предохранителя аудиосистемы №18 в Тойоте Королла Е150

БП в салоне

Салонный прибор, о котором идет речь, располагается, как можно предположить, внутри салона вашего автомобиля Тойота Королла. В частности, он находится слева, если вы сидите на водительском месте, под приборной панелью. Чтобы получить доступ к этому устройству, вам необходимо открыть пластиковую защитную крышку. Внутри вы найдете как реле, так и предохранители, схема которых представлена ниже.

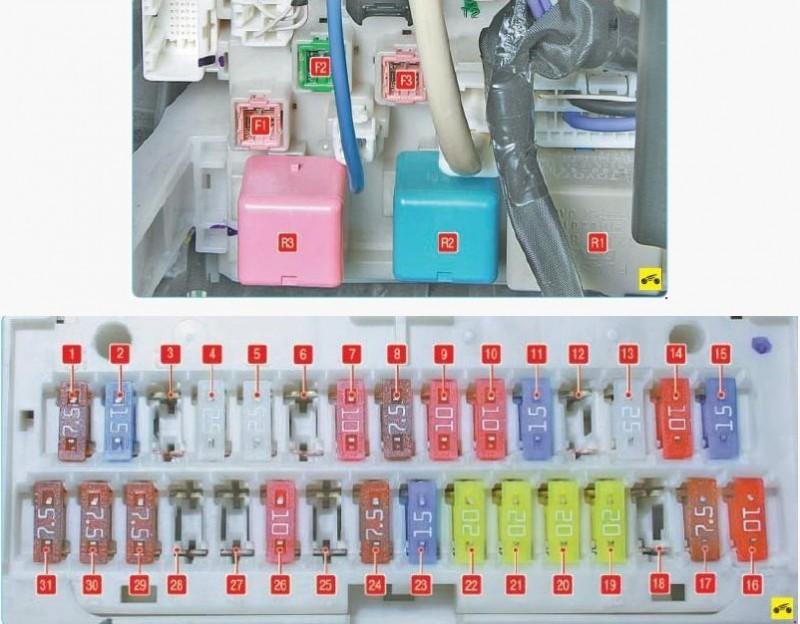

Если с схемой блока все понятно, давайте перейдем к обозначениям, которые указаны ниже.

Процедура демонтажа и замены

Если вам необходимо заменить блок питания в салоне или под капотом автомобиля, мы готовы оказать вам помощь в этом процессе.

Демонтаж устройства в салоне

1. Сначала откройте капот и отключите аккумулятор, сняв клеммы с него.
2. Затем снимите защитную накладку, расположенную слева под рулем. Используйте отвертку, чтобы аккуратно приподнять крышку и убрать её в сторону, после чего открутите саморезы, крепящие блок питания.
3. Извлеките устройство из монтажного места. Оно будет удерживаться только на проводах. Обязательно заранее промаркируйте все колодки, чтобы не запутаться в их расположении. После этого поочередно отключите все провода и полностью снимите блок предохранителей.
4. Установите новый блок, подключая все жгуты проводов по порядку, чтобы избежать путаницы. После подключения всех проводов закрепите блок саморезами и закройте облицовочную крышку. Для проверки работоспособности снова подсоедините клемму к аккумулятору.

Демонтаж прибора в моторном отсеке

1. В целом, процесс не сильно отличается от ранее описанного. Основное отличие заключается в том, что устройство находится в моторном отсеке автомобиля Тойота Королла 2008 года или более поздних моделей. Для начала отключите аккумуляторную батарею.

2. Открыв моторный отсек, вы уже знаете, где находится нужный прибор. Уберите облицовочную крышку, за которой скрывается устройство.

3. Блок питания крепится на четырех болтах (или на двух, в зависимости от года выпуска и комплектации). Все болты Тойота Королла 2008 года необходимо выкрутить и отложить в безопасное место, чтобы не потерять.

4. Используя отвертку, подденьте устройство и аккуратно извлеките его. Все провода рекомендуется промаркировать, чтобы избежать путаницы при повторной установке.

5. Снимите старый блок и установите новый. Поочередно подключите все колодки с проводами, убедившись в правильности подключения. Не забудьте подключить аккумулятор.

Немного об эксплуатации

Ниже представлены несколько рекомендаций по правильному использованию блока питания (БП). Следуя этим простым советам, вы сможете продлить срок службы вашего устройства и избежать неприятных ситуаций.

1. Не устанавливайте в свой БП самодельные предохранители. Использование таких компонентов может привести к коротким замыканиям, что крайне нежелательно. Чтобы избежать необходимости импровизировать с подручными средствами в дороге, всегда имейте при себе запасной комплект необходимых деталей.

2. Если конкретное гнездо БП предназначено для установки элементов одного номинала, придерживайтесь этого правила. Установка деталей с неподходящими характеристиками может не только спровоцировать короткое замыкание, но и вывести из строя ваше оборудование. Замена магнитофона или ремонт обогревателя заднего стекла обойдутся вам значительно дороже, чем установка правильной детали.

3. Поддерживайте ваш БП в чистоте. Попадание грязи в гнезда может вызвать сбои в работе отдельных компонентов. Также важно, чтобы устройство оставалось сухим и защищенным от влаги. Если влага все же попала внутрь, необходимо незамедлительно устранить источник проблемы.

Видео «Замена БП на примере ВАЗ»

В данном видео вы сможете ознакомиться с процессом замены блока питания на автомобилях ВАЗ. Для Toyota Corolla процедура будет аналогичной.

Замена монтажного блока (блок предохранителей) на ВАЗ 2101-07

Типы предохранителей

Предохранители являются важными компонентами электрической системы автомобиля, включая Toyota Corolla. Они защищают электрические цепи от перегрузок и коротких замыканий, предотвращая повреждение проводки и электрооборудования. Существует несколько типов предохранителей, которые могут использоваться в вашем автомобиле, и понимание их различий поможет вам правильно выбрать замену в случае необходимости.

Наиболее распространенные типы предохранителей, используемые в автомобилях, включают:

• Стеклянные предохранители: Эти предохранители имеют стеклянный корпус и металлические контакты на обоих концах. Они обычно используются в старых моделях автомобилей и легко заменяются. Однако стеклянные предохранители могут быть менее надежными, чем современные аналоги.
• Пластиковые предохранители: Эти предохранители имеют пластиковый корпус и могут быть различных форматов, включая мини, стандартные и максимальные размеры. Они более устойчивы к механическим повреждениям и коррозии, чем стеклянные предохранители.
• Микропредохранители: Эти предохранители имеют меньший размер и используются в современных автомобилях, включая Toyota Corolla. Они обеспечивают защиту для более чувствительных электрических компонентов и систем, таких как аудиосистемы и системы управления двигателем.
• Предохранители с индикатором: Некоторые предохранители имеют встроенный индикатор, который показывает, сгорел ли предохранитель. Это позволяет быстро определить, требуется ли замена, без необходимости визуального осмотра.

При выборе предохранителей для замены важно учитывать не только тип, но и номинал (амперность) предохранителя. Номинал предохранителя указывается на его корпусе и должен соответствовать требованиям электрической системы вашего автомобиля. Использование предохранителей с неправильным номиналом может привести к повреждению электрических компонентов или даже к возгоранию.

В заключение, знание различных типов предохранителей и их характеристик поможет вам более эффективно управлять электрической системой вашего автомобиля Toyota Corolla. Это знание также облегчит процесс замены предохранителей в случае их перегоревания, что в конечном итоге сэкономит ваше время и деньги на ремонте.

Проверка работоспособности предохранителей

Перед тем как приступить к замене предохранителей в автомобиле Toyota Corolla, важно убедиться в их работоспособности. Это поможет избежать ненужных затрат на замену исправных предохранителей и позволит точно определить причину неисправности в электрической системе автомобиля.

Для проверки предохранителей вам понадобятся следующие инструменты:

• Мультиметр или тестер
• Плоская отвертка (для извлечения предохранителей)
• Лупа (по желанию, для лучшего рассмотрения)

Первым шагом будет определение местоположения блока предохранителей. В Toyota Corolla блок предохранителей обычно располагается под капотом и/или в салоне автомобиля. Важно ознакомиться с руководством пользователя, чтобы точно знать, где находятся предохранители, отвечающие за конкретные электрические системы.

После того как вы нашли блок предохранителей, откройте его крышку. На внутренней стороне крышки обычно имеется схема, показывающая, какой предохранитель за что отвечает. Это поможет вам быстро найти нужный предохранитель для проверки.

Теперь, чтобы проверить предохранитель, аккуратно извлеките его с помощью плоской отвертки. Будьте осторожны, чтобы не повредить соседние предохранители. Осмотрите предохранитель визуально: если стеклянная трубка внутри предохранителя цела, то он, скорее всего, исправен. Однако визуальная проверка не всегда дает точный результат, поэтому рекомендуется использовать мультиметр.

Установите мультиметр в режим измерения сопротивления (омметр). Подключите один щуп к одному контакту предохранителя, а другой – к другому контакту. Если мультиметр показывает нулевое или близкое к нулю значение, предохранитель исправен. Если же значение сопротивления значительно выше, это указывает на то, что предохранитель перегорел и его необходимо заменить.

Также стоит обратить внимание на состояние контактов предохранителя и самого блока. Если вы заметили коррозию или окисление, это может быть причиной плохого контакта и, как следствие, неисправности электрической системы. В таком случае рекомендуется очистить контакты с помощью специального средства для удаления окислов или мелкой наждачной бумаги.

После проверки всех предохранителей и выявления неисправных, вы можете перейти к их замене. Однако, если все предохранители исправны, но проблема с электрической системой сохраняется, возможно, стоит обратиться к специалисту для более глубокой диагностики.

Советы по предотвращению перегрева и сгорания предохранителей

Предохранители в автомобиле играют важную роль в защите электрической системы от перегрузок и коротких замыканий. Однако, чтобы они выполняли свои функции, необходимо следить за их состоянием и предотвращать ситуации, которые могут привести к перегреву и сгоранию. Вот несколько советов, которые помогут вам избежать проблем с предохранителями.

1. Регулярная проверка электрической системы

Периодически проверяйте состояние электрической системы вашего автомобиля. Обратите внимание на любые признаки неисправностей, такие как мерцание фар, нестабильная работа приборов или появление запаха гари. Эти симптомы могут указывать на перегрузку системы и необходимость проверки предохранителей.

2. Использование предохранителей правильного номинала

При замене предохранителей всегда используйте элементы с тем же номиналом, что и оригинальные. Установка предохранителей с более высоким значением может привести к перегреву проводки и другим серьезным повреждениям. Ознакомьтесь с руководством пользователя вашего автомобиля, чтобы узнать, какие предохранители подходят для конкретных цепей.

3. Избегайте перегрузки электрических систем

Не подключайте слишком много электрических устройств одновременно, особенно если они требуют значительной мощности. Это может привести к перегрузке предохранителей и их сгоранию. Если вам необходимо использовать дополнительные устройства, рассмотрите возможность установки отдельной цепи с предохранителем, соответствующим требованиям.

4. Проверка состояния проводки

Регулярно осматривайте проводку на наличие повреждений, изоляции или коррозии. Поврежденные провода могут вызвать короткое замыкание, что приведет к перегреву и сгоранию предохранителей. Если вы заметили какие-либо проблемы, немедленно устраните их или обратитесь к специалисту.

5. Установка качественных компонентов

Используйте только качественные предохранители и электрические компоненты. Дешевые или несертифицированные изделия могут не соответствовать стандартам безопасности и могут привести к перегреву и другим проблемам. Инвестируйте в надежные компоненты, чтобы обеспечить долговечность и безопасность вашей электрической системы.

6. Обращение к профессионалам

Если вы не уверены в своих навыках или не можете определить причину проблемы, лучше обратиться к профессионалам. Специалисты смогут провести диагностику и выявить возможные неисправности, которые могут привести к перегреву и сгоранию предохранителей.

Следуя этим советам, вы сможете значительно снизить риск перегрева и сгорания предохранителей в вашем автомобиле Тойота Королла, что обеспечит надежную работу электрической системы и продлит срок службы вашего автомобиля.
