В статье рассмотрим блок предохранителей Hyundai Solaris: его расположение, характеристики и функции. Знание работы и замены предохранителей важно для владельцев автомобилей, так как это помогает избежать поломок и обеспечивает безопасность. Также предоставим фотографии и видеоинструкции для упрощения процесса замены предохранителей.

Расположение и электросхема

Практически все электрические цепи, обеспечивающие питание устройств в автомобиле, защищены предохранителями. Более мощные электрические потребители подключаются через специальные реле, которые по сути являются аналогами предохранителей, но с большей мощностью. Оба типа устройств размещаются в специализированных блоках, установленных как в салоне автомобиля, так и в моторном отсеке.

Если вы владелец данного автомобиля, то эта статья может быть для вас полезной. Вначале мы рассмотрим схему расположения и обозначения всех компонентов блока предохранителей (далее — БП) вашего автомобиля.

ПРЕДОХРАНИТЕЛИ!!! ХЕНДАЙ СОЛЯРИС Под капотом и в салоне.

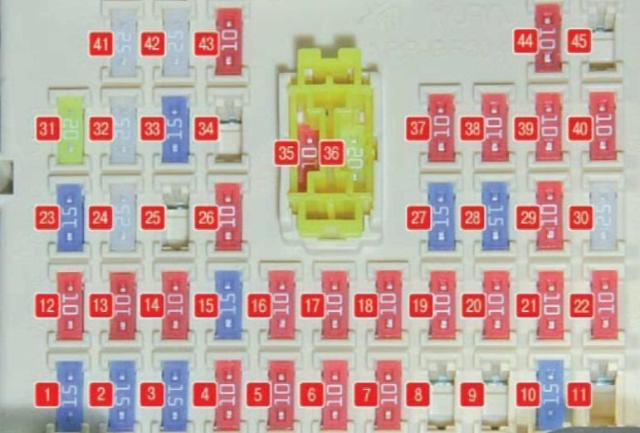

БП в салоне автомобиля

Основная масса предохранителей размещена в блоке питания, который находится в салоне автомобиля. В частности, он располагается в торпеде под рулевым колесом и закрыт пластиковой защитной крышкой. Чтобы получить доступ к блоку, необходимо снять декоративную накладку. Для этого можно использовать отвертку.

Интересные факты

Вот несколько интересных фактов о блоке предохранителей в Hyundai Solaris:

1. Местоположение блока предохранителей: В Hyundai Solaris блок предохранителей обычно расположен под капотом и в салоне автомобиля. Это делает его доступным для водителя и механика, что упрощает процесс замены предохранителей в случае их сгорания.

2. Разнообразие предохранителей: Блок предохранителей в Hyundai Solaris содержит предохранители различных типов и размеров, включая мини-предохранители и стандартные. Каждый предохранитель отвечает за определенные электрические системы автомобиля, такие как освещение, аудиосистема и системы безопасности.

3. Индикаторы неисправностей: В некоторых моделях Hyundai Solaris предусмотрены индикаторы на панели приборов, которые сигнализируют о сгоревших предохранителях. Это позволяет водителю быстро реагировать на проблемы и предотвращать более серьезные повреждения электрической системы автомобиля.

Предохранители и реле Хендай Солярис 1 с описанием и схемами блоков

БП в моторном отсеке

Некоторые компоненты располагаются в блоке, который установлен под капотом автомобиля. Он находится с правой стороны, рядом с аккумулятором. Чтобы получить доступ к блоку питания, потребуется снять пластиковую защитную крышку, под которой скрывается его корпус. Внизу представлена схема и описание всех элементов блока питания. Также на боковой стенке этого блока размещен главный прибор.

Процесс снятия и замены

Некоторым этот процесс может показаться простым, а его объяснение — забавным, однако каждый владелец автомобиля однажды сталкивался с необходимостью впервые заменить элементы БП.

БП в салоне

Для замены сгоревших компонентов блока предохранителей выполните следующие шаги:

1. С помощью отвертки или пальцев аккуратно подденьте пластиковую накладку корпуса монтажного блока и, отжав фиксаторы, снимите ее с панели приборов вашего автомобиля. Обратите внимание: на внутренней стороне накладки представлена схема блока предохранителей.
2. Прежде чем приступать к замене неисправной детали, важно точно определить причину ее поломки и устранить ее. Возможно, потребуется провести диагностику электропроводки и участка цепи, который защищает данный компонент, чтобы выявить неисправность. Также учтите, что не следует заменять сгоревшие детали самодельными перемычками или элементами, предназначенными для другой силы тока. Это может привести к повреждению приборов и вызвать короткое замыкание, что, в свою очередь, может стать причиной пожара.
3. Открыв накладку корпуса блока предохранителей, вы найдете специальный пинцет для демонтажа элементов: он находится в специальном отсеке блока. Возьмите пинцет и аккуратно извлеките сгоревшую деталь.
4. Установите новый элемент с тем же номиналом в соответствующее гнездо. На этом замена устройства в блоке предохранителей, расположенном в салоне, завершена.

БП в подкапотном пространстве

Чтобы получить доступ к блоку предохранителей, установленному в монтажном отсеке, выполните следующие шаги:

1. Откройте капот вашего автомобиля и найдите блок предохранителей, который находится рядом с аккумулятором.
2. С помощью отвертки или просто пальцами аккуратно разожмите фиксаторы корпуса блока предохранителей и снимите пластиковую защитную накладку. Обратите внимание: на обратной стороне накладки расположена схема, показывающая, какие элементы отвечают за различные электроприборы.
3. Для замены компонентов блока предохранителей используйте специальный пинцет, который находится внутри самого блока.
4. С помощью пинцета аккуратно зацепите устройство и извлеките его из разъема.
5. Возьмите новое устройство с тем же номиналом и установите его на место старого. Если требуется заменить реле, аккуратно извлеките сгоревший элемент, раскачивая его из стороны в сторону. Замена плавких вставок выполняется аналогичным образом.
6. Чтобы снять главный предохранитель, возьмите крестовую отвертку и открутите две гайки, которые крепят элемент к корпусу блока предохранителей. После этого снимите наконечники проводов со шпилек блока.
7. Затем, с помощью отвертки, подденьте главный элемент блока предохранителей и извлеките его. Проведите визуальный осмотр главного устройства и, если необходимо, замените сгоревшие перемычки.
8. Установку главного устройства блока предохранителей следует производить в обратном порядке. Не забудьте закрыть блок предохранителей защитной накладкой.

Видео «Сервисный разъем и БП»

В данном видео представлен обзор сервисного разъема и блока питания, находящихся в салоне автомобиля.

https://youtube.com/watch?v=e18Bp8y-vR0

Типы предохранителей и их назначение

В автомобиле Hyundai Solaris используются два основных типа предохранителей: мини-предохранители и стандартные предохранители. Каждый из этих типов выполняет свою функцию и имеет свои особенности.

Мини-предохранители имеют меньшие размеры и чаще всего используются для защиты цепей, которые требуют меньшего тока. Они обычно располагаются в блоке предохранителей под капотом и в салоне автомобиля. Мини-предохранители имеют различные номиналы, которые обозначаются цветом корпуса. Например, предохранитель на 5 А обычно имеет прозрачный корпус, в то время как предохранитель на 30 А может быть оранжевым.

Стандартные предохранители больше по размеру и предназначены для защиты цепей с более высоким током. Они также имеют цветовую кодировку, которая помогает быстро определить их номинал. Эти предохранители чаще всего используются для защиты таких систем, как система освещения, система управления двигателем и другие важные компоненты автомобиля.

Каждый предохранитель в Hyundai Solaris имеет свое назначение. Например, предохранитель, отвечающий за работу стеклоподъемников, защищает электрическую цепь от перегрузок и коротких замыканий. Если предохранитель сгорит, стеклоподъемники перестанут работать, что указывает на необходимость его замены.

Другие предохранители могут отвечать за работу системы ABS, системы кондиционирования, аудиосистемы и многих других компонентов. Важно знать, какие предохранители за что отвечают, чтобы в случае неисправности можно было быстро определить, какой из них необходимо заменить.

В блоке предохранителей Hyundai Solaris также могут находиться реле, которые управляют работой различных систем автомобиля. Реле, как и предохранители, могут выходить из строя, и их замена также может потребоваться в случае неисправности.

Для удобства пользователей в руководстве по эксплуатации автомобиля обычно приводится схема расположения предохранителей и их назначение. Это позволяет владельцам Hyundai Solaris самостоятельно производить диагностику и замену предохранителей, что может существенно сэкономить время и деньги на сервисном обслуживании.

Проблемы и диагностика неисправностей

При эксплуатации автомобиля Hyundai Solaris владельцы могут столкнуться с различными проблемами, связанными с блоком предохранителей. Предохранители являются важными компонентами электрической системы автомобиля, защищая цепи от коротких замыканий и перегрузок. Если какой-либо из предохранителей сработал, это может привести к отключению определенных электрических систем или компонентов, таких как фары, стеклоподъемники, система кондиционирования и другие.

Одной из наиболее распространенных проблем является перегорание предохранителей. Это может произойти по нескольким причинам, включая старение предохранителей, перегрузку электрической цепи или неисправность подключенных компонентов. При перегорании предохранителя важно не только заменить его, но и выяснить причину, по которой это произошло, чтобы избежать повторных случаев.

Для диагностики неисправностей в блоке предохранителей необходимо выполнить несколько шагов:

1. Визуальный осмотр: Первым делом стоит провести визуальный осмотр блока предохранителей. Проверьте, нет ли видимых повреждений, таких как обгоревшие участки или трещины на предохранителях. Если предохранитель выглядит поврежденным, его следует заменить.
2. Проверка целостности предохранителей: Используйте мультиметр для проверки целостности предохранителей. Установите мультиметр в режим измерения сопротивления и проверьте каждый предохранитель. Если сопротивление равно нулю, предохранитель исправен. Если сопротивление бесконечно, предохранитель перегорел.
3. Проверка электрических цепей: Если предохранитель сработал, необходимо проверить электрические цепи, к которым он подключен. Это может включать проверку проводки на наличие повреждений, коррозии или коротких замыканий. Также стоит проверить сами компоненты, которые могут вызывать перегрузку.
4. Использование схемы предохранителей: Важно иметь под рукой схему предохранителей, которая обычно находится в руководстве пользователя автомобиля. Она поможет определить, какие предохранители отвечают за конкретные системы и компоненты, что упростит диагностику.

Если после всех проверок проблема не решена, рекомендуется обратиться к квалифицированному специалисту или в сервисный центр. Профессиональная диагностика поможет выявить более сложные неисправности, которые могут быть связаны с электрической системой автомобиля.

Советы по обслуживанию блока предохранителей

Обслуживание блока предохранителей в Hyundai Solaris является важной частью ухода за автомобилем, так как он отвечает за защиту электрических цепей от коротких замыканий и перегрузок. Правильное обращение с предохранителями поможет избежать серьезных проблем с электрикой и продлить срок службы автомобиля.

Первым шагом в обслуживании блока предохранителей является регулярная проверка состояния предохранителей. Рекомендуется периодически осматривать их на наличие повреждений, коррозии или перегоревших элементов. Если предохранитель сгорел, его необходимо заменить на новый с аналогичными характеристиками. При этом важно помнить, что использование предохранителей с более высоким номиналом может привести к повреждению электрической системы автомобиля.

Вторым важным аспектом является поддержание чистоты в области блока предохранителей. Пыль и грязь могут привести к плохому контакту и, как следствие, к сбоям в работе электрических систем. Рекомендуется периодически очищать блок предохранителей от загрязнений с помощью мягкой щетки или сжатого воздуха. При этом следует избегать попадания влаги в электрические соединения.

Третьим советом является использование оригинальных предохранителей, рекомендованных производителем. Это гарантирует, что предохранители будут соответствовать необходимым стандартам и обеспечат надежную защиту. Не стоит экономить на качестве, так как это может привести к более серьезным поломкам и затратам на ремонт.

Также стоит обратить внимание на расположение блока предохранителей. В Hyundai Solaris он находится под капотом и в салоне автомобиля. Убедитесь, что доступ к блоку предохранителей не затруднен, чтобы в случае необходимости можно было быстро произвести замену предохранителей.

Наконец, важно помнить о том, что если предохранитель сгорает слишком часто, это может быть признаком более серьезной проблемы в электрической системе автомобиля. В таких случаях рекомендуется обратиться к квалифицированному специалисту для диагностики и устранения неисправностей.
