Топливно-воздушная смесь

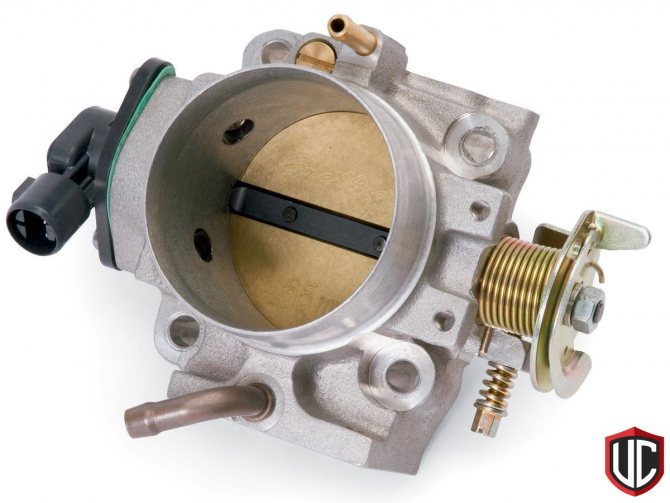

Корпус дроссельных заслонок Многие увеличивают диаметр отверстия дроссельной заслонки путем уменьшения толщины внутренней стенки корпуса. В этом случае придется заменить лопасть большей по размеру. В идеале размер отверстия должен быть точно таким же, как у воздухозаборного канала.

В продаже имеются дроссельные заслонки увеличенного диаметра, однако придется изменять настройки холостого хода. Чтобы увеличить приток воздуха через корпус заслонки можно пойти другим путем: отшлифовать заслонку, то есть сгладить все неровности и острые углы. Это то же самое, что и портирование головки блока цилиндров.
Предупреждение: установка увеличенной дроссельной заслонки повысит приемистость и на малых оборотах может появиться неравномерность хода, поскольку даже при малейшем нажатии на педаль газа, заслонка будет открываться шире, чем стандартная. Чтобы этого не произошло, можно установить заслонку с двумя перегородками. Они работают следующим образом: одна перегородка открывается на низких оборотах двигателя, но как только обороты возрастают, открывается вторая.

К двигателю можно крепить две и более дроссельные заслонки, по одной на каждую воздухораспределительную камеру. Но во время монтажа придется повозиться.

Впускной коллектор Система впрыска топлива с электронным управлением или более известный вариант названия «инжекторная». В инжекторном двигателе вместо карбюратора установлена одна или несколько топливных форсунок, которые распыляют бензин во впускной коллектор или непосредственно в цилиндры (воздух для образования топливно-воздушной смеси подается в коллектор с помощью дроссельного узла). Основное предназначение впускного коллектора заключается в том, чтобы обеспечить равномерное распределение воздуха или рабочей смеси между цилиндрами.

Воздухораспределительный механизм Предназначен для распределения воздуха по цилиндрам. Шаблонные газораспределительные механизмы по большому счету не эффективны, поскольку в одни цилиндры они подают больше воздуха, а в другие меньше. Получается, что цилиндры работают с разной производительностью. При распределении воздуха очень важна форма и размер камеры.

Направляющие Это трубки, которые идут от газораспределительной камеры к головке блока цилиндров. Их длина влияет на мощность, причем как на высоких оборотах двигателя, так и на низких, а от диаметра зависит пиковая мощность.

Отметим, что диаметр распределительных трубок зависит от пожеланий владельца автомобиля, а также от предназначения самого автомобиля. Перед тем, как менять штатные трубки на увеличенные, нужно посоветоваться с профессионалом. Вообще, трубки большего диаметра создают пиковую мощность на высоких оборотах двигателя, но, когда двигатель работает на низких оборотах, они не прибавляют мощности. По этой причине их рекомендуется устанавливать на спортивных автомобилях и драг карах. То же самое можно сказать и о длине трубок, от которой зависит мощность и производительность.

Подача топлива Для обычного автомобиля штатной системы подачи топлива вполне достаточно. Но если машина подвергалась тюнингу – увеличение воздушного потока, установка дроссельной заслонки увеличенного диаметра, изменение системы впуска, замена штатного воздушного фильтра, установка механического нагнетателя или турбонаддува, расход топлива увеличивается. Количество топлива, поступающего в инжектор, регулируется электронным блоком управления. При этом бортовой компьютер учитывает количество воздуха, его плотность, нагрузку на двигатель и температуру. Однако датчики и блок управления имеют ограниченное количество переменных, поэтому для увеличения подачи воздуха и топлива может потребоваться перепрограммирование (прошивка). Это не относится к карбюраторным двигателям.

Слишком большое количество топлива, также как и его нехватка, могут привести к повреждению двигателя.

Топливный насос Топливный насос должен перекачивать максимальное количество топлива (до определенного предела). Увеличение давления топлива потребует увеличения скорости подачи топлива через топливный насос. Для этого нужен насос большего размера. Его рекомендуется устанавливать на спортивных автомобилях. Однако если использовать автомобиль исключительно для спокойной езды, то штатного насоса будет вполне достаточно.

Механический топливный насос Применяется для карбюраторных двигателей. Они оснащены рычагом, который контактирует с кулачком распределительного вала, а он в свою очередь толкает диафрагму топливного насоса вниз, в результате чего топливо поступает в насос.

Электрический топливный насос Устанавливается на карбюраторных и инжекторных автомобилях. Такие насосы создают избыточное давление и проталкивают бензин по топливным каналам. На старых инжекторных моделях электрический топливный насос находился за пределами бензобака. На некоторых моделях было предусмотрено два таких насоса, один располагался внутри бензобака, а второй за его пределами. На современных автомобилях топливный насос находится в бензобаке. Сегодня есть возможность на старых карбюраторных машинах устанавливать электрические топливные насосы взамен механических.

Топливный фильтр Важно, чтобы фильтр был чистый. Промыть фильтр можно бензином (в противоположном направлении подачи топлива), а можно просто продуть напором воздуха под давлением.

Регулятор топливного давления Его предназначение – регулировать давление топлива. Как уже отмечалось ранее, увеличение воздушного потока требует дополнительного топлива и своевременную его подачу для реакции горения. Автомобили с механическими нагнетателями и турбокомпрессорами, а также все автомобили с усовершенствованной системой наддува окажутся в выигрыше за счет установки такого регулятора. Он полезен также и на обычных автомобилях с улучшенной/переделанной системой впуска. Сегодня в продаже имеются регулируемые стабилизаторы топливного давления, но они требуют правильной установки, поэтому лучше обратиться к специалистам.

Топливные форсунки Во-первых, форсунки не должны быть забиты грязью, иначе это приведет к некорректной работе автомобиля. По этой причине их нужно периодически проверять, использовать синтетические очистительные присадки. Если форсунки основательно забиты, придется их снять и «замочить» в очищающем растворе. Беда современных инжекторов в том, что добраться до форсунок через всевозможные провода и патрубки весьма проблематично, придется как минимум половину из них снимать.

Если двигатель модифицирован, ему необходимы форсунки большие по размеру для того, чтобы обеспечить его необходимым топливом. Потребность в дополнительном топливе создает необходимость в более высоком давлении топлива. Если ваш двигатель работает нормально с имеющимися форсунками, давление топлива достаточное, чтобы оно могло поступать в двигатель в необходимом количестве, тогда не стоит прибегать к замене форсунок на увеличенные.

Образование смеси в дизельных двигателях

Процесс смесеобразования в основном опре­деляется взаимодействием впрыскиваемой струи топлива с полем воздушного потока в камере сгорания. Здесь проблема заключа­ется в быстром впрыске и приготовлении от­носительно больших масс топлива, до 200 мг на литр рабочего объема. Типичная продол­жительность впрыска составляет около 1 мс. Термин, используемый в отношении массо­вого расхода топлива, поступающего в камеру сгорания, — скорость впрыска (единица измерения: кг/с). Впрыск топлива, как правило, осуществляется форсунками с несколькими отверстиями.
Обычно используется комбинация отвер­стий диаметром от 120 до 150 мкм. Быстрому впрыску топлива и смесеобразованию способ­ствуют малый диаметр отверстий и высокое давление впрыска, достигающее 2000 бар.

Вначале диаметр струи топлива равен диа­метру отверстия. Однако, пройдя несколько миллиметров, струя распадается на отдель­ные капли, которые взаимодействуют с полем потока. Жидкая фаза струи топлива, в зави­симости от плотности рабочей среды, может проникать в камеру сгорания на несколько сантиметров, прежде чем она будет полностью атомизирована или испарится (см. рис. «Распространение струи топлива и смесеобразование в дизельных двигателях» ).

Образованию капель топлива и его ис­парению способствует турбулентность. В со­временных дизельных двигателях более 80% турбулентности в области образования струи топлива генерируется за счет впрыска топлива. Развитию турбулентности способствует движе­ние заряда топлива, причем на дизельных дви­гателях с плоской головкой блока цилиндров преобладают горизонтальные завихрения. До­полнительный вклад могут вносить воздушные потоки, вызываемые сжатием, и направлен­ные от наружной области камеры сгорания к внутренней (“потоки сжатия”) или такая кон­струкция камеры сгорания, в которой, напри­мер, контакт с горячей областью углубления в поршне, способствующий испарению.

Системы прямого впрыска топлива за несколько последних десятилетий продемонстрировали свои преимущества по сравнению с системами непрямого впрыска, такими как системы с вих­ревой камерой или форкамерой. В системах с непрямым впрыском топлива подготовка то­плива в основном осуществляется за счет фор­мирования локального потока в предкамере.

Теория ДВС: Факельно-форкамерное зажигание — Экономия топлива при бедной смеси БЕЗ УЩЕРБА для ДВС

ГОРЮЧАЯ СМЕСЬ И ОТРАБОТАВШИЕ ГАЗЫ

В реальных автомобильных двигателях стехиометрическое соотношение в горючей смеси «бензин-воздух» часто нарушается. Это зависит от реальных режимов и условий работы ДВС. Если бензина в горючей смеси становится больше, то говорят, что смесь обогащена, или богатая. Если меньше — то смесь обедненная, или бедная. Однако в теорию двигателя введен не коэффициент избытка или недостатка бензина, а коэффициент избытка воздуха а (альфа).

Коэффициент а определяется как отношение действительно выгоревшего количества воздуха МдкМ0 — теоретически необходимому при полном сгорании данной порции бензина, т.е. а = Мд/М0. При стехиометрическом соотношении, когда бензин и воздух находятся в смеси в пропорции примерно один к пятнадцати, коэффициент избытка воздуха а (альфа) принимают равным единице, и смесь считают нормальной (Мд= М0). Обогащение или обеднение горючей смеси для бензиновых двигателей допустимо лишь в определенных пределах. Если состав горючей смеси по коэффициенту а выходит за диапазон 0,7 1) может привести к неустойчивости процесса сгорания (особенно при а > 1,25). А это в свою очередь приводит к перебоям в работе ДВС за счет пропусков воспламенения на переходных режимах. Наибольшей скорости сгорания рабочей смеси соответствует а = 0,8-0,9.

Но когда выжигается чрезмерно богатая смесь (а Полезное: BREMBO: технические решения, информация и обучение

При рассмотрении работы поршневого ДВС было указано, что после сгорания топливовоздушного заряда в камере сгорания в цилиндре образуется рабочее тело в виде сильно разогретых отработавших газов, которые являются продуктами химической реакции горения.

Исходными компонентами реакции горения являются: кислород 02, азот N2, разнообразные инертные примеси Р„ и водяной пар Н20 (все это составляющие компоненты окружающей атмосферы), а также углерод С и водород Н, два последних компонента — составляющие части бензина.

Причины образования богатой или бедной смеси

Чаще всего богатая смесь образуется не из-за того, что топлива подаётся больше чем нужно, а из-за того, что воздуха подаётся меньше чем необходимо. Самая банальная и распространённая причина — забитый воздушный фильтр. Увы, многие автомобилисты забывают о том, что некоторые узлы нужно регулярно менять, даже если они выглядят как новые. Воздушный фильтр — один из таких узлов, его нужно менять не реже, чем через каждые 30 тысяч км пробега, а на мощных авто — ещё чаще.

Также подачу воздуха может «срезать» неправильно работающий датчик давления воздуха — необходимо отрегулировать. В паре с ним работает датчик давления топлива, который также может поставлять заниженные данные электронному блоку управления двигателя. Исходя из них, блок начинает закачивать больше топлива в цилиндры, обогащая смесь. Она, как мы узнали выше, ухудшает мощность и динамику, блоку управления это не нравится, и он подаёт ещё больше бензина. Отсюда — сильно растущий расход топлива.

Причина богатой топливной смеси может скрываться и в самом электронном блоке управления двигателем. Это могут быть ошибки в его программе, но также и некорректно внесённые в неё изменения. Умельцы-самоучки и просто неквалифицированные мастера «тюнят» блок управления, намеренно повышая долю топлива в смеси. Так можно добиться небольшого прироста мощности, но куда легче нарушить баланс и добиться обратного результата.

Нарушать пропорции бензина и воздуха может и топливный насос, накачивая в систему куда больше топлива, чем нужно. И самая трудно определяемая причина — неисправности форсунок в цилиндрах. Они могут засориться или деформироваться, и тогда баланс воздушно топливной смеси может колебаться в любую сторону.

Что такое топливно-воздушная смесь?

Топливно-воздушная(топливовоздушная) смесь – это мелкодисперсный состав включающий атмосферный воздух, забор которого осуществляется из атмосферы, и горюче-смазочных материалов, предварительно залитых в бензобак автомобиля. В качестве топлива может использоваться как бензин, солярка так и сжиженный газ. Исправный топливный насос высокого давления должен обеспечивать оптимальную топливовоздушную смесь с соотношение топлива и воздуха 1:14,7, то есть на одну часть топлива необходимо 14,7 частей воздуха.

Перед тем как соединиться во впускном коллекторе автомобиля, эти составляющие предварительно проходят обязательную фильтрацию. Горюче-смазочные материалы очищаются в топливном фильтре, а фильтрация воздуха осуществляется через воздушный фильтр.

Влияние топливовоздушной смеси на мощность и расход топлива

Данная топливная смесь, обогащённая воздухом, позволяет силовому агрегату авто в полной мере проявить свои мощностные характеристики, при этом она не повлияет на его экономичность. Если в автомобиле будет использоваться бедная смесь топлива и воздуха, то снизятся не только его мощностные показатели, но и экономичность.

Обеднённая смесь сильно влияет на расход топлива любого автомобиля. Так как мощность автомобиля теряется, водитель вынужден будет периодически переключаться на более низкую передачу, чтобы преодолеть даже незначительное дорожное препятствие. Поэтому очень важно иметь правильное соотношение топлива и атмосферного воздуха для более эффективной и бесперебойной работы силового агрегата.

Возможные последствия бедной смеси

Длительная работа двигателя автомобиля на бедной смеси может стать причиной:

• Прогара клапанной крышки/самих клапанов. На холостых оборотах двигатель глохнет, и водитель вынужден постоянно поддерживать повышенные. Эффект от этого предсказуем: ремонт, который выльется в копеечку.
• Чрезмерной нагрузки на систему охлаждения. Из-за бедной смеси температура двигателя всегда будет выше нормы, поэтому износ элементов системы охлаждения будет преждевременным.
• Повышенного расхода топлива. Особенно, если привыкли ездить на всю катушку, то при движении придётся постоянно переключать одну-две передачи вниз, что точно скажется на частом посещении АЗС.

Поэтому если обнаружили, что ваш автомобиль работает на бедной воздушно-топливной смеси, то не затягивайте с ремонтом, а отправляйтесь на сервис как можно быстрее. Тем более что ремонт может быть и вовсе копеечный, например, не редко можно обойтись простой чисткой дроссельной заслонки.

Соотношение горючего и воздуха для топливной смеси

Наиболее оптимальным соотношением горючего и воздуха для топливной смеси является соотношение 1:14,7. Если изменять данное соотношение, то в результате получится топливная смесь:

• мощностная, при создании которой количество воздуха уменьшилось с 15 до 12,5-13. Данная смесь, обогащённая горюче-смазочными материалами, оказывает повышенное давление на поршни мотора, помогая тем самым вырабатывать силовому агрегату максимальную мощность. Единственным недостатком такого соотношения компонентов топливного состава является увеличение расхода топлива приблизительно на 20 %;
• экономичная, или обеднённая, состоящая из 1 части горюче-смазочных материалов и 16 частей воздуха. В этом случае можно добиться значительного снижения потребления автомобилем топлива. Но результатом данной экономичности является снижение мощностных показателей авто, что не слишком подходит для любителей быстрой езды. Если бедная смесь будет состоять из 1 части топлива и 20 частей воздуха и более, то станет практически невозможным воспламенение от искры;
• обогащённая, в составе которой присутствует топливо и воздух в соотношении 1:11 либо 1:12. Если данный состав будет и в дальнейшем обогащаться, то это может привести к неприятным последствиям. За счёт того, что такой состав практически теряет свои способности к воспламенению, силовой агрегат не сможет выполнять свои функции и не сможет заводиться.

Рекомендуем посмотреть:

• Карбюратор вебер ваз 2101 жиклеры

• Карбюратор солекс в разрезе
• Какие жиклеры стоят на оке

• Назначение устройство и принцип работы карбюратора

• Соотношение воздух топливо на инжекторных двигателях
• Как отрегулировать карбюратор на ока 1111

Использование обедненной и обогащенной ТВС

1. Попытка уменьшить расход топлива путем регулировки топливной системы, зачастую приводит к неприятным последствиям. Увеличение количества воздуха в топливной смеси повышает температуру горения и приводит к преждевременным поломкам двигателя. Прогорание поршневых колец и эрозия стенок цилиндров – обычное дело при езде на обедненной ТВС. При все большем обеднении смеси наблюдается снижение мощности двигателя, при увеличении нагрузки появляются «провалы». Движение автомобиля становится дерганным, малейший подъем может стать непреодолимым препятствием. При достижении соотношения 30 к 1 мотор начинает глохнуть.
2. Чрезмерное обогащение смеси не превратит стандартную модель в гоночный болид. При уменьшении содержания воздуха в ТВС двигатель начинает работать с перебоями, падает мощность, катастрофически возрастает расход топлива. По достижении определенной пропорции двигатель невозможно будет запустить.

Каждый владелец автомобиля, который имеет понятие о работе узлов и агрегатов авто, понимает, насколько важна для бесперебойной работы мотора топливно-воздушная смесь.
