В статье рассмотрим блок предохранителей автомобиля ВАЗ 21099: его схему, особенности старого и нового образца, а также инструкции по снятию и замене. Понимание работы и расположения предохранителей важно для надежной работы электрооборудования. Предоставим советы и рекомендации, которые помогут избежать распространенных ошибок и сэкономить время при обслуживании автомобиля.

Расположение и электросхема

В автомобилях ВАЗ 21099 блоки предохранителей (БП) могут различаться по своей электросхеме и делятся на два типа: старого и нового образца. Блоки старого образца имеют маркировку 17.3722 и используют цилиндрические пальчиковые предохранители (ПП). Они устанавливались на автомобили, выпущенные до 1998 года. В свою очередь, монтажный блок нового образца оснащен П-образными элементами и начали устанавливать на машины с 1998 года. БП нового типа может иметь следующие обозначения:

• 2114-3722010-60;
• 2114-3722010-10;
• 2114-3722010-18.

Среди владельцев ВАЗ 21099 существует мнение, что схема и назначение компонентов БП могут варьироваться в зависимости от системы подачи топлива в двигателе. То есть карбюраторные и инжекторные автомобили якобы имеют разные электросхемы. Однако это не совсем так, поскольку как карбюраторные, так и инжекторные модели могут быть оснащены БП нового образца.

В любом случае, блок предохранителей располагается в моторном отсеке: он находится со стороны водителя, рядом с лобовым стеклом.

Предохранители и реле ВАЗ 2108 2109 21099 со схемами и обозначением

Схема БП старого типа

Изучим схему блока предохранителей (БП) и функции элементов устройства старого образца для автомобиля ВАЗ 21099. Как уже упоминалось, она подходит как для карбюраторных, так и для инжекторных двигателей.

Далее рассмотрим назначение реле.

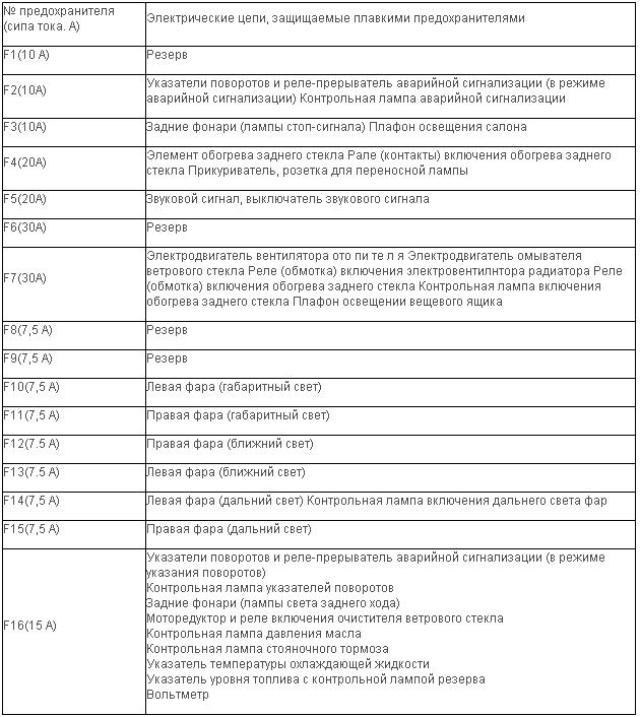

Также рассмотрим назначение каждой детали блока предохранителей.

Интересные факты

Вот несколько интересных фактов о схеме предохранителей ВАЗ 21099:

1. Разнообразие предохранителей: ВАЗ 21099 использует предохранители различных типов и номиналов, что позволяет защитить разные электрические цепи автомобиля. Например, предохранители для освещения, системы зажигания и электрооборудования могут иметь разные значения, что важно учитывать при замене.

2. Легкость доступа: Схема предохранителей ВАЗ 21099 разработана с учетом удобства обслуживания. Предохранители расположены в специальном блоке, который легко доступен для водителя, что позволяет быстро проверить и заменить перегоревшие предохранители без необходимости разбирать другие элементы автомобиля.

3. Индикаторы неисправностей: В некоторых версиях ВАЗ 21099 предусмотрены индикаторы, которые сигнализируют о перегоревших предохранителях. Это помогает водителю быстро выявить проблему в электрической системе и избежать более серьезных повреждений.

Эти факты подчеркивают важность правильного понимания и использования схемы предохранителей для обеспечения надежной работы автомобиля.

Схема предохранителей в блоке ВАЗ 2108, 2109, 21099

Схема БП нового типа

Также стоит обратить внимание на электрическую схему и функции элементов блока питания нового поколения ВАЗ 21099. Не забывайте, что как карбюраторные, так и инжекторные модели могут быть оборудованы блоком питания с данной схемой.

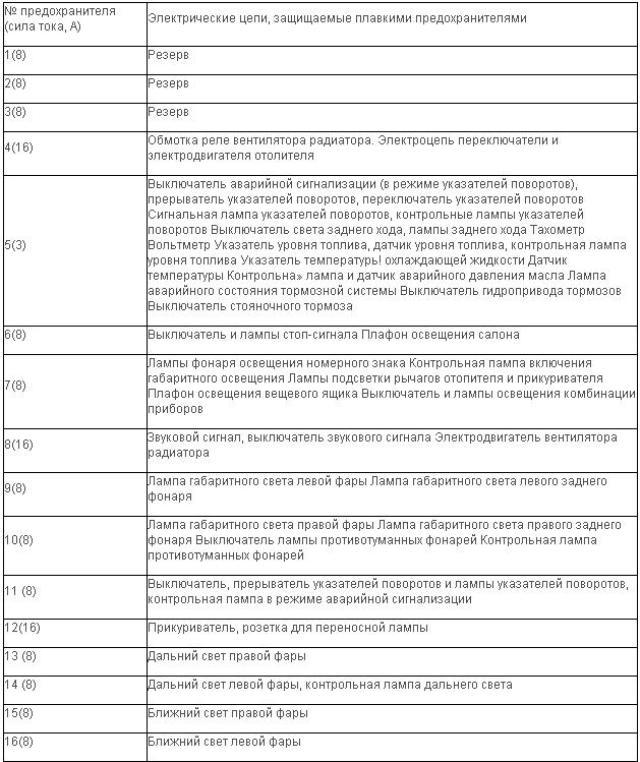

Теперь рассмотрим назначение плавких элементов блока питания.

Процесс снятия и замены

Теперь давайте обсудим, как заменить предохранители блока питания на автомобилях ВАЗ 21099 как старого, так и нового образца. Как упоминалось ранее, данная инструкция будет полезна как для карбюраторных, так и для инжекторных моделей.

Выпуска до 1998 года

1. Поднимите капот и отсоедините отрицательную клемму аккумулятора.
2. Найдите блок предохранителей, который находится под лобовым стеклом, напротив водительского сидения. Освободите защелки, удерживающие крышку устройства, и снимите ее.
3. На внутренней стороне защитной крышки вы найдете схему, показывающую расположение предохранителей и реле в блоке. Также на ней указано, за что отвечает каждый элемент.
4. Если вам нужно заменить реле, найдите необходимый элемент и, покачивая его вверх и вниз, аккуратно извлеките из гнезда. Установите новый реле с такой же маркировкой, следя за правильным расположением контактов.
5. Если требуется замена предохранителя, сначала выясните причину его неисправности. Если проблема заключается именно в предохранителе, это лучше, чем если дело в электропроводке. В любом случае, при замене предохранителя убедитесь, что новый элемент соответствует номиналу, то есть цифра на корпусе должна совпадать. Не устанавливайте самодельные элементы в гнездо.
6. Закройте крышку блока предохранителей и подключите аккумулятор.

Выпуска после 1998 года

Как уже упоминалось, данная инструкция будет полезна как для карбюраторных, так и для инжекторных двигателей модели ВАЗ 21099.

1. Поднимите капот и отключите аккумулятор: все работы с блоком предохранителей (БП) следует выполнять при отключенном аккумуляторе.
2. Найдите блок предохранителей, расположенный в моторном отсеке. Как и в предыдущем случае, он защищен пластиковой крышкой, которую необходимо снять для доступа к внутренним элементам. Фиксаторы находятся с боковой стороны, ближе к крылу автомобиля.
3. Снимите крышку. На ее внутренней стороне имеется схема, показывающая расположение реле и предохранителей. Определите, какой элемент нуждается в замене. Если необходимо заменить реле, аккуратно извлеките его, покачивая из стороны в сторону.
4. Что касается предохранителей, их удобнее извлекать из гнезда с помощью специальных щипцов. Эти щипцы стали доступны в блоках нового образца. Также стоит отметить, что предохранители имеют различные цвета, однако при замене важно учитывать не только цвет, но и номинал, указанный на корпусе.
5. Установите реле и предохранители в обратном порядке. Не забудьте снова подключить аккумулятор.

Видео от Стаса Алексеева «Как определить выгоревший ПП»

В данном видео автор делится советами о том, как визуально выявить неисправный компонент блока питания.

Ваз Монтажный блок предохранителей,обзор!!!(stas alekseev)

Типы предохранителей и их характеристики

Предохранители являются важной частью электрической системы автомобиля ВАЗ 21099, обеспечивая защиту от коротких замыканий и перегрузок. В зависимости от конструкции и назначения, предохранители могут различаться по типу, размеру и характеристикам. В этой статье мы рассмотрим основные типы предохранителей, используемых в ВАЗ 21099, а также их характеристики.

Существует несколько основных типов предохранителей, которые применяются в автомобилях:

• Стеклянные предохранители: Эти предохранители имеют стеклянный корпус и металлические контакты. Они обычно используются в старых моделях автомобилей и имеют различные номиналы, которые обозначаются цветом. Например, предохранитель на 5 А имеет красный цвет, на 10 А — синий, на 15 А — желтый и так далее.
• Пластиковые предохранители (мини и миди): Эти предохранители более современные и распространенные. Они имеют пластиковый корпус и могут быть разных размеров. Мини-предохранители используются для защиты маломощных цепей, тогда как миди-предохранители предназначены для более мощных устройств. Номиналы также обозначаются цветами, но размеры и форма отличаются от стеклянных предохранителей.
• Керамические предохранители: Эти предохранители используются в некоторых специализированных системах. Они обладают высокой устойчивостью к перегреву и могут использоваться в условиях повышенной нагрузки. Керамические предохранители обычно имеют более высокие номиналы и могут быть более дорогими.

Каждый тип предохранителей имеет свои характеристики, которые определяют его применение:

• Номинал тока: Это максимальный ток, который может проходить через предохранитель без его срабатывания. При превышении этого значения предохранитель перегорает, защищая цепь от повреждений.
• Время срабатывания: Это время, за которое предохранитель сработает при превышении номинала тока. Быстродействующие предохранители срабатывают мгновенно, тогда как медленные могут выдерживать кратковременные перегрузки.
• Температурный режим: Предохранители могут иметь разные температурные характеристики, что важно учитывать при установке в условиях повышенных температур или вблизи источников тепла.

При замене предохранителей в ВАЗ 21099 важно выбирать предохранители с теми же характеристиками, что и оригинальные. Неправильный выбор может привести к повреждению электрической системы автомобиля или даже к возгоранию. Рекомендуется также периодически проверять состояние предохранителей, так как они могут со временем терять свои защитные свойства.

Частые проблемы и их диагностика

При эксплуатации автомобиля ВАЗ 21099 владельцы могут столкнуться с различными проблемами, связанными с работой электрической системы. Одной из наиболее распространенных причин неисправностей является выход из строя предохранителей. Важно знать, как диагностировать и решать эти проблемы, чтобы избежать серьезных поломок и обеспечить надежную работу автомобиля.

Первым шагом в диагностике является проверка предохранителей. Для этого необходимо открыть крышку блока предохранителей, который обычно расположен под приборной панелью или в моторном отсеке. Визуально осмотрите предохранители на наличие повреждений, таких как обгоревшие контакты или трещины. Если предохранитель выглядит целым, но проблема сохраняется, его следует протестировать с помощью мультиметра, установив его в режим проверки целостности цепи.

Если предохранитель сгорел, необходимо выяснить причину его выхода из строя. Часто это связано с коротким замыканием в проводке или неисправностью подключенных устройств. Например, если предохранитель отвечает за работу фар, проверьте проводку и сами фары на наличие повреждений или коррозии. Также стоит обратить внимание на состояние разъемов и контактов, так как окисление может привести к повышенному сопротивлению и перегреву.

Еще одной распространенной проблемой является постоянное сгорание предохранителей. Это может указывать на наличие серьезной неисправности в электрической системе. В таких случаях рекомендуется обратиться к специалисту для более глубокой диагностики, так как самостоятельные попытки устранить проблему могут привести к дополнительным повреждениям.

Также стоит учитывать, что некоторые предохранители могут сгорать из-за перегрузки. Например, если в цепь подключено слишком много устройств, это может привести к превышению допустимого тока. В таких случаях необходимо проверить, какие устройства подключены к данной цепи, и, при необходимости, перераспределить нагрузку.

В заключение, диагностика предохранителей ВАЗ 21099 требует внимательности и аккуратности. Регулярная проверка состояния предохранителей и проводки поможет предотвратить многие проблемы и обеспечит надежную работу электрической системы автомобиля.

Рекомендации по обслуживанию и профилактике

Обслуживание и профилактика системы предохранителей ВАЗ 21099 являются важными аспектами, которые помогут обеспечить надежную работу электрической системы автомобиля. Регулярная проверка и замена предохранителей могут предотвратить серьезные поломки и обеспечить безопасность на дороге.

Первое, что следует сделать, это ознакомиться с расположением предохранителей. ВАЗ 21099 имеет два основных блока предохранителей: один находится под капотом, а другой — в салоне автомобиля. Важно знать, какие предохранители отвечают за какие системы, чтобы при необходимости быстро их заменить.

Рекомендуется периодически проверять состояние предохранителей. Если вы заметили, что какой-либо из предохранителей поврежден или сгорел, его следует немедленно заменить. Для этого используйте предохранители с теми же характеристиками, что и оригинальные, чтобы избежать перегрузки электрической системы.

Также стоит обратить внимание на коррозию и окисление контактов в блоках предохранителей. Если вы заметили признаки коррозии, рекомендуется очистить контакты с помощью специального средства или мелкой наждачной бумаги. Это поможет обеспечить надежный контакт и предотвратить возможные проблемы с электрической системой.

Не забывайте о том, что предохранители имеют свой срок службы. Даже если предохранитель выглядит целым, он может потерять свои защитные свойства. Поэтому рекомендуется заменять предохранители через определенные интервалы времени, даже если они не сгорели.

При замене предохранителей всегда отключайте аккумулятор, чтобы избежать короткого замыкания и повреждения электрической системы. После замены предохранителей обязательно проверьте работу всех систем, за которые они отвечают.

Кроме того, стоит учитывать, что некоторые проблемы с электрической системой могут быть связаны не только с предохранителями, но и с другими компонентами, такими как реле, проводка или сами устройства. Поэтому, если после замены предохранителей проблема не исчезла, рекомендуется обратиться к специалисту для более детальной диагностики.

Следуя этим рекомендациям, вы сможете поддерживать систему предохранителей ВАЗ 21099 в исправном состоянии, что обеспечит надежную работу всех электрических систем вашего автомобиля и повысит безопасность на дороге.
