В статье рассмотрим схему предохранителей автомобиля ВАЗ 2109, их расположение и назначение. Знание работы блока предохранителей важно для владельцев, так как это помогает избежать неполадок в электрической системе и выявить неисправности. Предоставим информацию о характеристиках предохранителей, а также наглядные фото и видео для удобства изучения.

Расположение и электросхема

На автомобилях старого поколения, выпущенных до 1998 года, блок реле и предохранителей обозначается кодом 17.3722. Этот блок состоит из пластикового корпуса, который включает в себя нижнюю часть и крышку, а также инженерную плату. К этой плате припаиваются контакты проводов, а также устанавливаются предохранители и реле.

Что касается автомобилей, выпущенных после 1998 года, то в них блоки предохранителей обозначаются кодом 2114-3722010-60. В таких устройствах используются плавкие предохранители (ПП), и они различаются между собой как по электросхеме, так и по некоторым особенностям назначения элементов. Важно отметить, что независимо от того, является ли ваш автомобиль инжекторным или карбюраторным, устройство и электросхема блока предохранителей зависят от года выпуска, а не от типа системы подачи топлива.

Мы поднимаем этот вопрос, чтобы развеять распространенный миф среди российских автомобилистов. Многие водители уверены, что схема и устройство блока зависят от системы подачи топлива, но мы можем вас уверить, что это не так.

Что касается расположения, то в модели ВАЗ 2109 блок предохранителей находится в моторном отсеке, напротив водительского сидения, под лобовым стеклом.

Основные отличия между этими двумя типами блоков предохранителей заключаются в следующем:

• различное обозначение компонентов устройства;
• разные номиналы предохранителей;
• производитель также решил исключить реле мотора вентилятора системы охлаждения и реле времени из нового блока.

Предохранители и реле ВАЗ 2108 2109 21099 со схемами и обозначением

Маркировка 17.3722

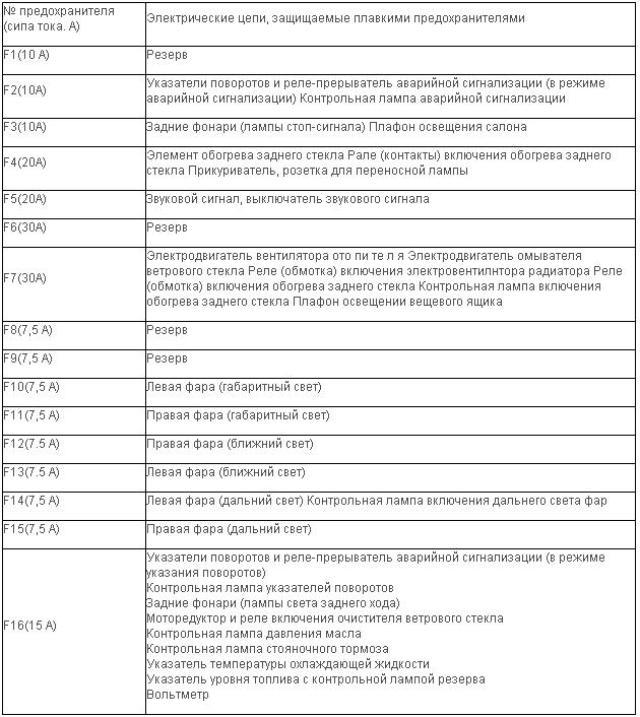

В этой статье мы поэтапно рассмотрим электросхему блока питания старого образца и разберем назначение предохранителей. Как упоминалось ранее, подобная схема может быть найдена в автомобилях ВАЗ 2109, как с инжекторным, так и с карбюраторным двигателем.

Если вы являетесь владельцем такого автомобиля и столкнулись с проблемой, например, с предохранителем печки или бензонасоса, полезно знать, за что отвечают различные элементы блока.

Также будет полезно ознакомиться с назначением реле, информация о которых представлена ниже.

Интересные факты

Вот несколько интересных фактов о схеме предохранителей ВАЗ 2109:

1. Разнообразие предохранителей: ВАЗ 2109 использует предохранители различных типов и номиналов, что позволяет защитить разные электрические цепи автомобиля. Например, предохранители могут варьироваться от 5 до 30 ампер в зависимости от нагрузки, что делает систему более гибкой и безопасной.

2. Легкость доступа: Схема предохранителей ВАЗ 2109 была разработана с учетом удобства обслуживания. Предохранители расположены в специальном блоке, который легко доступен для водителя, что позволяет быстро заменить сгоревший предохранитель без необходимости обращения в сервисный центр.

3. Индикатор неисправности: В некоторых версиях ВАЗ 2109 предусмотрен индикатор, который сигнализирует о сгоревшем предохранителе. Это позволяет водителю оперативно реагировать на проблемы в электрической системе автомобиля и предотвращает возможные повреждения других компонентов.

Схема предохранителей в блоке ВАЗ 2108, 2109, 21099

Маркировка 2114-3722010-60

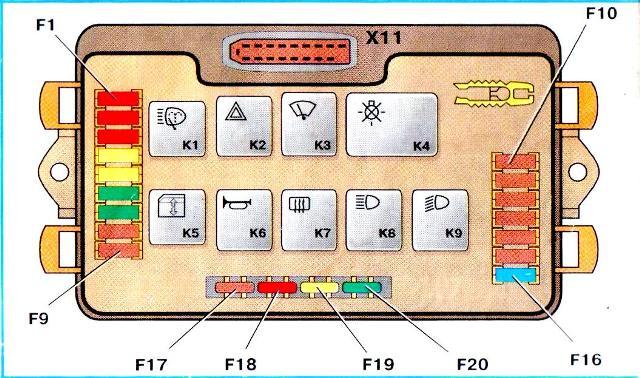

Теперь давайте проанализируем электрическую схему и назначение элементов блока нового типа. Как уже упоминалось, данная схема будет применима как для инжекторных, так и для карбюраторных двигателей внутреннего сгорания.

Ниже представлена таблица с описанием каждой детали устройства.

Также обсудим функции реле.

Процесс снятия и замены

На практике владельцы автомобилей ВАЗ 2109 нередко сталкиваются с ситуацией, когда перестают функционировать лампы на приборной панели, печка или бензонасос. Если причиной неисправности электрооборудования является именно блок предохранителей, то вам необходимо выполнить его замену. В целом, процесс замены не имеет значительных отличий. Различия заключаются лишь в схеме блока предохранителей и в особенностях корпуса самих блоков.

Для карбюраторных и инжекторных двигателей

1. В первую очередь откройте капот и отсоедините минусовую клемму от аккумулятора. Не забывайте, что все работы, связанные с блоком питания, должны выполняться при отключенном аккумуляторе.

2. Под лобовым стеклом, в области водительского сиденья, найдите блок питания. Он закрыт пластиковой крышкой. Для ее снятия отожмите фиксаторы по бокам.

3. После снятия крышки вы увидите электросхему, на которой указаны расположение и назначение всех компонентов. Если вам необходимо заменить деталь, отвечающую за работу печки, прикуривателя, бензонасоса или другого оборудования, найдите ее на схеме или воспользуйтесь нашим руководством. Затем аккуратно извлеките поврежденный компонент руками или с помощью специальных щипцов. Если требуется замена реле, снимите его, покачивая вверх и вниз.

4. Установите новую деталь с соответствующими характеристиками на место выгоревшей. Определить перегоревший компонент можно по сломанной плавкой нити. Соберите все в обратном порядке и подключите минусовую клемму аккумулятора.

Видео от Сергея Зукола «Переделка БП ВАЗ 2109»

В данном видео демонстрируется процесс модернизации блока питания с устаревшей версии на современную.

https://youtube.com/watch?v=VMIKX6_vqiU

Типы предохранителей и их характеристики

Предохранители являются важными элементами электрической системы автомобиля ВАЗ 2109, обеспечивая защиту электрических цепей от коротких замыканий и перегрузок. В зависимости от конструкции и назначения, предохранители могут различаться по типу, размеру и характеристикам. В данной статье мы рассмотрим основные типы предохранителей, используемых в ВАЗ 2109, а также их характеристики.

Существует несколько типов предохранителей, которые могут быть установлены в автомобиле:

• Стеклянные предохранители — это наиболее распространенный тип предохранителей, который имеет прозрачный корпус и металлические контакты. Они бывают различных номиналов, что позволяет использовать их для защиты различных электрических цепей. Стеклянные предохранители легко заменяются, и их состояние можно визуально проверить.
• Пластиковые предохранители — имеют более прочный корпус и могут быть как мини-, так и миди-формата. Они часто используются в современных автомобилях благодаря своей надежности и устойчивости к механическим повреждениям. Пластиковые предохранители также имеют различные номиналы и цветовую кодировку, что упрощает их идентификацию.
• Микропредохранители — это компактные предохранители, которые используются в современных автомобилях для экономии пространства. Они имеют меньшие размеры по сравнению с традиционными предохранителями и обеспечивают защиту электрических цепей с низким током. Микропредохранители также имеют цветовую кодировку для удобства.

Каждый тип предохранителей имеет свои характеристики, которые определяют его рабочие параметры:

• Номинал тока — это максимальный ток, который может проходить через предохранитель без его срабатывания. Номиналы предохранителей для ВАЗ 2109 варьируются от 5 до 30 ампер в зависимости от защищаемой цепи.
• Сопротивление — предохранители имеют определенное сопротивление, которое влияет на их способность пропускать ток. Чем ниже сопротивление, тем быстрее предохранитель сработает при перегрузке.
• Температурный режим — предохранители должны работать в определенном температурном диапазоне. При повышении температуры предохранитель может сработать раньше, чем это предусмотрено, что важно учитывать при установке.

Важно правильно подбирать предохранители для различных электрических цепей автомобиля, чтобы избежать их перегорания и обеспечить надежную работу системы. Рекомендуется использовать предохранители с номиналом, указанным в инструкции по эксплуатации автомобиля, и регулярно проверять их состояние для предотвращения возможных неисправностей.

Распространенные проблемы и их диагностика

При эксплуатации автомобиля ВАЗ 2109 владельцы могут столкнуться с различными проблемами, связанными с электрической системой. Одной из наиболее распространенных причин неисправностей является выход из строя предохранителей. Понимание того, как диагностировать и решать эти проблемы, поможет избежать серьезных поломок и обеспечит надежную работу автомобиля.

Первым шагом в диагностике проблем с предохранителями является проверка их состояния. Для этого необходимо открыть блок предохранителей, который находится под приборной панелью со стороны водителя. Визуально осмотрите каждый предохранитель на наличие повреждений, таких как обгоревшие контакты или разорванные проволоки. Если предохранитель выглядит нормально, но проблема сохраняется, его следует протестировать с помощью мультиметра.

Одной из распространенных проблем является перегорание предохранителей. Это может происходить по нескольким причинам, включая короткое замыкание в проводке, неисправные электрические компоненты или перегрузку системы. Если предохранитель перегорает сразу после замены, это указывает на наличие короткого замыкания. В таком случае необходимо проверить проводку и устройства, подключенные к данной цепи.

Еще одной частой проблемой является отсутствие питания на определенных устройствах, таких как фары, стеклоочистители или магнитола. Если предохранитель цел, но устройство не работает, следует проверить, поступает ли напряжение на его вход. Для этого можно использовать тестер или мультиметр. Если напряжение отсутствует, необходимо проследить цепь до источника питания и выявить место обрыва.

Также стоит обратить внимание на коррозию контактов в блоке предохранителей. Со временем влага и грязь могут накапливаться, что приводит к плохому контакту и, как следствие, к сбоям в работе электрических систем. Регулярная чистка и обработка контактов специальными средствами помогут избежать подобных проблем.

В случае, если предохранитель сгорел, и вы не можете определить причину, рекомендуется обратиться к специалисту. Профессиональная диагностика позволит выявить скрытые неисправности и предотвратить дальнейшие повреждения электрической системы автомобиля.

Советы по обслуживанию и профилактике

Обслуживание и профилактика системы предохранителей автомобиля ВАЗ 2109 являются важными аспектами, которые помогут избежать неожиданных поломок и продлить срок службы электрооборудования. Ниже приведены несколько рекомендаций, которые помогут вам поддерживать предохранители в хорошем состоянии.

Регулярная проверка предохранителей: Рекомендуется периодически проверять состояние предохранителей, особенно перед длительными поездками. Это можно сделать, извлекая предохранители из блока и осматривая их на наличие повреждений или обгорания. Если предохранитель выглядит подозрительно, его следует заменить.

Использование предохранителей правильного номинала: При замене предохранителей важно использовать детали с тем же номиналом, что и оригинальные. Неправильный номинал может привести к перегреву проводки и даже к короткому замыканию. ВАЗ 2109 использует предохранители различных номиналов, поэтому стоит иметь под рукой запасные предохранители, соответствующие спецификациям вашего автомобиля.

Чистота и отсутствие коррозии: Убедитесь, что контакты предохранителей и сам блок предохранителей чистые и не имеют коррозии. Коррозия может привести к плохому контакту и, как следствие, к сбоям в работе электрооборудования. При необходимости можно использовать специальное средство для очистки контактов.

Проверка проводки: Если предохранители перегорают слишком часто, это может указывать на проблемы с проводкой. Проверьте проводку на наличие повреждений, изоляции и коротких замыканий. Если вы обнаружите проблемы, лучше обратиться к специалисту для диагностики и ремонта.

Соблюдение правил эксплуатации: Избегайте перегрузки электрической системы автомобиля. Не подключайте дополнительные устройства, которые могут потреблять больше энергии, чем предусмотрено. Это поможет избежать перегрева и выхода из строя предохранителей.

Запись замен: Ведение журнала замен предохранителей может помочь вам отслеживать, какие предохранители перегорают чаще всего, и в каких условиях это происходит. Это может быть полезно для выявления системных проблем в электрооборудовании.

Следуя этим простым советам, вы сможете значительно повысить надежность электрооборудования вашего автомобиля ВАЗ 2109 и избежать неприятных ситуаций на дороге.
