В статье рассмотрим, как изготовить стробоскоп для установки угла опережения зажигания (УОЗ) — важного этапа обслуживания двигателя автомобиля. Правильная настройка зажигания влияет на эффективность работы, мощность и расход топлива. Поделимся рекомендациями по выбору компонентов и пошаговыми инструкциями по сборке устройства, что поможет сэкономить средства и получить опыт работы с электроникой.

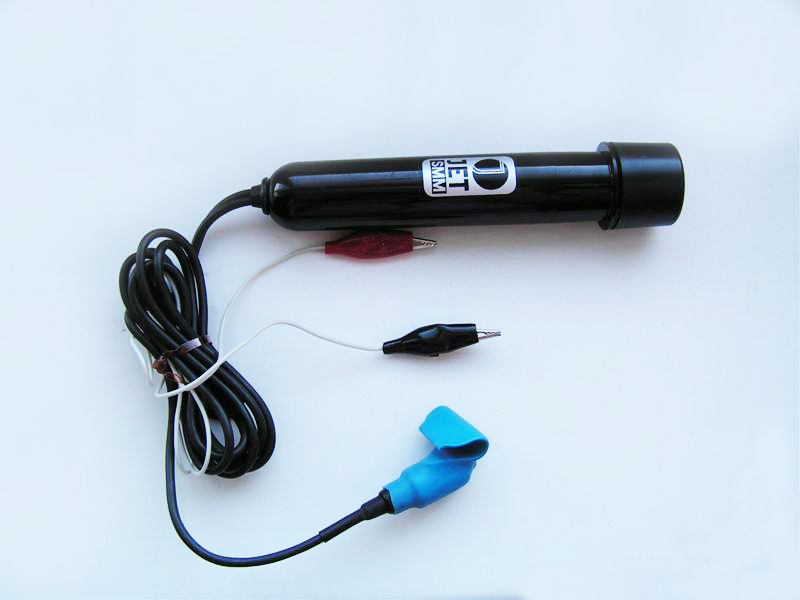

Характеристика стробоскопа

Вы решили настроить зажигание на своем автомобиле, но не знаете, как правильно выставить и отрегулировать угол опережения зажигания (УОЗ)? Чтобы избежать неприятных ощущений во время вождения, вы можете воспользоваться стробоскопом для зажигания.

Принципиальная схема

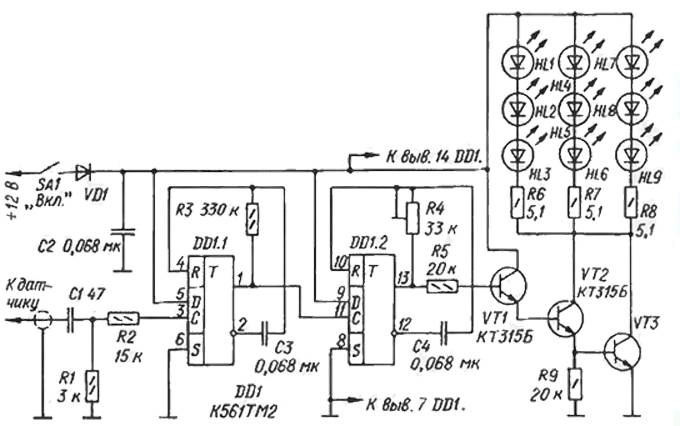

Ниже представлена схема стробоскопа. Если вы не знаете, как самостоятельно собрать стробоскоп на светодиодах, можете воспользоваться этой схемой. В результате получится простой стробоскоп, который позволит вам полностью настроить все необходимые параметры.

В данной схеме устройства можно выделить несколько ключевых элементов:

1. Цепь питания, состоящая из компонентов — SA1, который выполняет роль выключателя, диода VD1 и конденсатора С2. В самодельной схеме обязательно должен присутствовать диод, защищающий остальные элементы от неправильной полярности. Конденсатор служит для фильтрации импульсных помех, что помогает избежать сбоев в работе триггера. Выключатель можно заменить тумблером, главное, чтобы он обеспечивал возможность включения и отключения питания.

2. Самодельный стробоскоп для установки УЗ должен включать входную цепь, состоящую из контроллера, резисторов R1 и R2, а также конденсатора С1. В качестве контроллера здесь используется зажим типа «крокодила», который крепится на высоковольтном кабеле первого цилиндра. Компоненты С1, R1 и R2 формируют простую дифференцирующую цепь.

3. Важным элементом стробоскопа является плата триггера, которая собирается с использованием двух одновибраторов, создающих на выходе сигнал с заданной частотой. Конденсаторы и резисторы в этом случае выступают в роли частотозадающих элементов.

4. Еще одна важная часть — выходной каскад, который собирается на резисторах R5-R9 и транзисторах VT1-VT3. Транзисторы предназначены для усиления выходного тока триггера. Резистор R5 задает ток базы первого транзистора, а резистор R9 исключает вероятность сбоев в работе VT3.

Интересные факты

Вот несколько интересных фактов о самодельных стробоскопах для установки зажигания:

1. Принцип работы: Самодельные стробоскопы часто используют светодиоды или лампы для создания яркого мигающего света, который синхронизируется с искровым разрядом в свечах зажигания. Это позволяет механикам визуально отслеживать момент зажигания, что особенно полезно для настройки угла опережения зажигания.

2. Доступные компоненты: Для создания простого стробоскопа можно использовать доступные компоненты, такие как микроконтроллеры (например, Arduino), резисторы, конденсаторы и светодиоды. Это делает проект доступным для любителей и позволяет экспериментировать с различными схемами и настройками.

3. Улучшение производительности: Правильная настройка зажигания с помощью стробоскопа может значительно улучшить производительность двигателя. Оптимальный угол опережения зажигания способствует более эффективному сгоранию топлива, что может привести к увеличению мощности и снижению расхода топлива.

Эти факты подчеркивают как техническую сторону, так и практическое применение самодельных стробоскопов в автотехнике.

Принцип работы

Итак, давайте разберемся, как работает стробоскоп для установки зажигания, который можно собрать самостоятельно. Он получает питание от аккумуляторной батареи. При замыкании выключателя активируется триггер. В этот момент на инверсных выводах 2 и 12, согласно схеме, возникает высокий потенциал, а на прямых выводах 1 и 13 — низкий. Конденсаторы С3 и С4 получают питание от резисторов.

Сигнал от контроллера проходит через дифференцирующую цепь и поступает на вход DD1.1, который выполняет функции одновибратора, что приводит к его переключению. После этого начинается переразряд конденсатора С1, что в свою очередь переключает триггер. В результате одновибратор начинает реагировать на сигналы с контроллера, формируя на первом выводе прямоугольные сигналы.

Что касается второго одновибратора DD1.2, его работа аналогична — он уменьшает длительность сигнала в десять раз на выходе 13. Этот элемент функционирует под нагрузкой от усилительного каскада транзисторов, которые открываются на время сигнала. Ток, проходящий через эти компоненты, ограничивается резисторами R6-R8 и не должен превышать 0.8 ампер.

Этот уровень тока не является критическим, так как:

• сам сигнал длится не более одной секунды;
• обычно устройство используется не дольше десяти минут, что минимизирует риск перегрева кристаллов;
• современные диоды обладают более высокими техническими характеристиками по сравнению с теми, что использовались в стробоскопах десять лет назад.

Таким образом, использование более мощных диодных элементов позволяет значительно снизить ток нагрузки благодаря увеличению сопротивления. Это сопротивление возрастает на элементах схемы R6-R8.

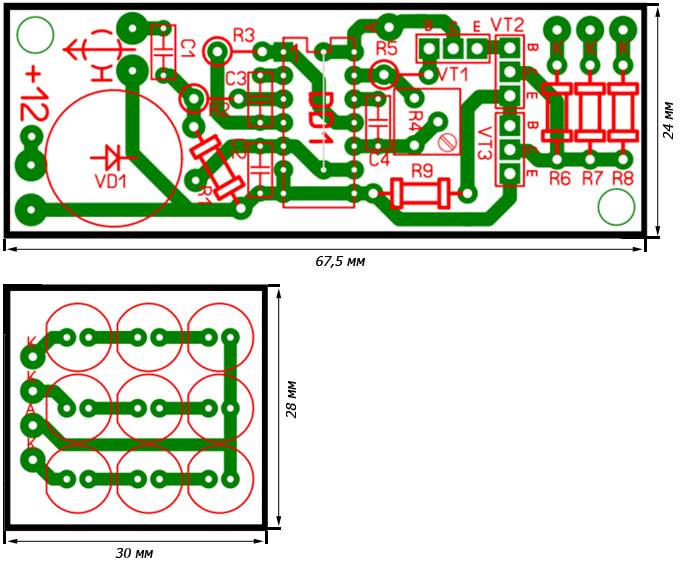

Печатная плата и детали сборки

Создание собственного стробоскопа — это вполне осуществимая задача. Даже с ограниченным бюджетом можно использовать доступные компоненты, а при желании можно собрать более современное устройство.

1. На указанной плате в качестве диода VD1 используется КД2999В, однако можно выбрать и другой аналог, главное, чтобы его прямое напряжение было минимальным.
2. Конденсаторы С2-С4 должны иметь емкость 0.068 мкФ, а С1 — это высоковольтный элемент, рассчитанный на 400 вольт.
3. Триггер ТМ2 отличается высокой устойчивостью к помехам.
4. Транзисторы VT1 и VT2 должны иметь высокий коэффициент усиления.
5. Светодиоды HL1-HL9 должны обеспечивать максимальную яркость и минимальный угол рассеивания. Их следует размещать на отдельной плате, при этом в одном ряду должно быть три светодиода.

После того как плата будет собрана, необходимо выбрать подходящее место для ее установки. Например, можно использовать корпус от переносного фонаря, но он должен иметь отверстие для установки регулятора R4. В принципе, подойдет любой корпус, главное, чтобы в нем можно было удобно разместить регулятор. Более подробно о том, как выглядит самодельный стробоскоп для настройки зажигания, основанный на лазерной указке, можно узнать из видео (автор — Максим Соколов).

https://youtube.com/watch?v=66UN9BAWN0A

Особенности настройки устройства

Для эффективного использования устройства необходимо провести его настройку. Стробоскоп должен быть правильно откалиброван, чтобы обеспечивать максимально точные параметры. В первую очередь, следует отрегулировать подстроечный резистор R4, что позволит добиться нужного визуального эффекта. При вращении регулятора вы сможете заметить, что уменьшение сигнала может привести к недостаточному освещению меток, в то время как его увеличение вызовет размытость изображения. Поэтому в процессе первой настройки угла опережения зажигания важно правильно установить оптимальную длительность световых вспышек.

Также стоит обратить внимание на длину кабеля, соединяющего печатную плату с контроллером — она не должна превышать полуметра. Для подключения контроллера можно использовать 10 см медного провода, который нужно припаять к центральной жиле кабеля. При подключении провод наматывается на изолированную часть высоковольтного провода тремя витками.

Чтобы повысить уровень защиты от помех, намотку следует выполнять как можно ближе к свече зажигания. Если у вас нет меди, можно воспользоваться зажимом типа «крокодил» — этот элемент припаивается к центральной жиле. При этом зубцы зажима должны быть слегка загнуты, иначе это может повредить изоляцию.

Установка УОЗ стробоскопом

Теперь давайте обсудим, как настроить угол зажигания с помощью собственного стробоскопа. Эта процедура актуальна как для самодельных, так и для заводских устройств. Прежде чем перейти к процессу установки угла, стоит разобраться в принципе работы стробоскопа (автор видео о его функционировании и настройке зажигания с помощью этого устройства — канал Samodelkin).

Когда вы освещаете движущийся объект в темноте на короткий промежуток времени, создается иллюзия, что он замер на месте. Это происходит в момент вспышки света. Например, если вы нанесете метку на вращающийся диск и будете периодически освещать его, в момент вспышки можно будет увидеть, где находится эта метка. Важно, чтобы частота вспышек совпадала с частотой вращения диска или вала.

Теперь подробнее о том, как с помощью установленного стробоскопа можно отрегулировать угол зажигания. Перед началом настройки в моторном отсеке нужно разместить две метки. Подвижная метка будет находиться на коленвале, в частности, на маховике, а стационарная метка устанавливается на корпусе двигателя.

После установки меток необходимо подключить контроллер (датчик). Когда контроллер подключен, подайте питание на ваше самодельное устройство. Затем запустите двигатель, который должен работать на холостых оборотах. Если в момент вспышек метки совпадают, это означает, что угол зажигания установлен правильно. Если метки не совпадают, потребуется произвести настройку зажигания. Корректировка продолжается до тех пор, пока метки не будут полностью совмещены.

Настройка зажигания стробоскопом. Как работает стробоскоп, опережение зажигания, ВМТ

Видео «Наглядная инструкция по самостоятельной установке УЗ с помощью стробоскопа»

Чтобы узнать, как правильно настроить угол зажигания автомобиля с использованием стробоскопа, посмотрите видео ниже (автор — Владислав Чиков).

https://youtube.com/watch?v=fMkFl_YsU1E

Выбор компонентов для стробоскопа

Для создания самодельного стробоскопа, который будет использоваться для установки зажигания, необходимо тщательно подойти к выбору компонентов. Правильный выбор элементов обеспечит стабильную работу устройства и точность в настройках зажигания. Рассмотрим основные компоненты, которые понадобятся для сборки стробоскопа.

1. Источник питания

Для работы стробоскопа потребуется источник питания. Чаще всего используется автомобильный аккумулятор с напряжением 12 В. Это удобно, так как стробоскоп будет работать непосредственно от системы автомобиля. Также можно использовать адаптеры, которые преобразуют напряжение из сети 220 В в 12 В, но в этом случае необходимо учитывать безопасность и защиту от короткого замыкания.

2. Светодиоды или лампы

В качестве источника света для стробоскопа можно использовать светодиоды или лампы. Светодиоды имеют ряд преимуществ: они более энергоэффективны, имеют длительный срок службы и меньше нагреваются. Для создания яркого стробоскопического эффекта рекомендуется использовать мощные светодиоды, способные выдавать достаточное количество света. Если вы решите использовать лампы, то лучше выбирать галогенные, так как они обеспечивают более яркий свет.

3. Резисторы

Резисторы необходимы для ограничения тока, проходящего через светодиоды или лампы. Это защитит компоненты от перегрева и выхода из строя. Для расчета сопротивления резистора можно воспользоваться формулой: R = (U_source — U_LED) / I_LED, где U_source — напряжение источника, U_LED — напряжение на светодиоде, I_LED — рабочий ток светодиода.

4. Транзисторы

Транзисторы используются для управления включением и выключением света стробоскопа. Они позволяют управлять большим током с помощью небольшого управляющего сигнала. Важно выбрать транзисторы, которые могут выдерживать необходимый ток и напряжение. Например, можно использовать NPN-транзисторы, такие как 2N2222 или BC547.

5. Микроконтроллер (по желанию)

Если вы хотите сделать стробоскоп более функциональным, можно использовать микроконтроллер, например, Arduino. Это позволит программировать различные режимы работы стробоскопа, такие как частота вспышек и длительность. Микроконтроллер также может управлять несколькими светодиодами одновременно, создавая интересные визуальные эффекты.

6. Корпус и крепления

Не менее важным аспектом является выбор корпуса для стробоскопа. Корпус должен быть прочным и защищать внутренние компоненты от внешних воздействий. Можно использовать пластиковые или металлические корпуса, в зависимости от условий эксплуатации. Также необходимо предусмотреть крепления для установки стробоскопа в удобном месте, чтобы обеспечить доступ к нему во время настройки зажигания.

Собрав все необходимые компоненты, вы сможете приступить к сборке стробоскопа. Важно помнить о безопасности при работе с электрическими устройствами и соблюдать все необходимые меры предосторожности.

Безопасность при работе с электрическими устройствами

Работа с электрическими устройствами всегда связана с определенными рисками, особенно когда речь идет о высоковольтных системах, таких как системы зажигания автомобилей. Поэтому, прежде чем приступить к созданию самодельного стробоскопа, важно соблюдать ряд мер предосторожности, чтобы избежать травм и повреждений.

Во-первых, перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы. Это поможет избежать ненужных манипуляций с электрическими компонентами, которые могут привести к короткому замыканию или другим опасным ситуациям.

Во-вторых, всегда отключайте аккумулятор автомобиля перед началом работы. Это поможет предотвратить случайное замыкание и защитит вас от электрического удара. Не забывайте, что даже при отключенном аккумуляторе некоторые компоненты могут оставаться под напряжением, поэтому будьте осторожны и проверяйте наличие напряжения с помощью мультиметра.

Третьим важным аспектом является использование защитной одежды. Рекомендуется надевать перчатки и защитные очки, чтобы минимизировать риск травм. Это особенно актуально, если вы работаете с инструментами, которые могут создавать искры или осколки.

Также стоит помнить о правильной организации рабочего места. Убедитесь, что ваше рабочее пространство хорошо освещено и свободно от лишних предметов, которые могут стать причиной несчастного случая. Держите под рукой огнетушитель и аптечку на случай непредвиденных ситуаций.

Не забывайте о том, что работа с электрическими устройствами требует концентрации и внимательности. Избегайте отвлекающих факторов, таких как громкая музыка или разговоры, и старайтесь не работать в состоянии усталости или стресса.

Наконец, если у вас нет достаточного опыта работы с электрическими схемами, лучше обратиться за помощью к специалисту. Это не только обеспечит вашу безопасность, но и поможет избежать возможных ошибок, которые могут привести к повреждению оборудования или автомобиля.

Соблюдение этих простых правил поможет вам безопасно и эффективно создать самодельный стробоскоп для установки зажигания, минимизируя риски и обеспечивая надежность работы устройства.

Советы по улучшению и модернизации стробоскопа

Оптимизация работы стробоскопа

Для достижения максимальной эффективности работы самодельного стробоскопа, стоит обратить внимание на несколько ключевых аспектов, которые помогут улучшить его функциональность и надежность. Ниже приведены советы, которые помогут вам модернизировать ваш стробоскоп и сделать его более удобным в использовании.

Выбор источника питания

Одним из важных моментов является выбор источника питания для стробоскопа. Наиболее распространенными вариантами являются батареи 9V или 12V. Использование аккумуляторов позволит вам избежать частой замены батарей, а также обеспечит стабильное напряжение. Убедитесь, что выбранный источник питания соответствует требованиям вашего устройства и обеспечивает необходимую мощность.

Улучшение схемы подключения

Для повышения надежности работы стробоскопа стоит обратить внимание на схему подключения. Используйте качественные провода и разъемы, чтобы избежать потерь напряжения. Также рекомендуется использовать экранированные кабели для подключения к системе зажигания, что поможет минимизировать помехи и улучшить качество сигнала.

Настройка яркости и частоты вспышек

Для более точной настройки стробоскопа можно добавить регулятор яркости и частоты вспышек. Это позволит вам адаптировать устройство под различные условия работы. Регулятор яркости поможет избежать ослепления при работе в темное время суток, а изменение частоты вспышек позволит лучше видеть положение меток зажигания при различных оборотах двигателя.

Использование светодиодов

Замена лампы на светодиоды может значительно улучшить эффективность стробоскопа. Светодиоды имеют более длительный срок службы, меньшую потребляемую мощность и обеспечивают яркий свет. Кроме того, они менее чувствительны к вибрациям, что делает их идеальными для использования в автомобильной технике.

Калибровка устройства

После сборки стробоскопа важно провести его калибровку. Для этого можно использовать тахометр, чтобы точно установить частоту вспышек в зависимости от оборотов двигателя. Это позволит вам добиться максимальной точности при установке зажигания и избежать возможных ошибок.

Тестирование и отладка

Перед использованием стробоскопа в реальных условиях обязательно проведите тестирование. Проверьте его работу на различных оборотах двигателя, убедитесь, что он правильно отображает метки зажигания. Если возникают проблемы, проверьте все соединения и элементы схемы, чтобы исключить возможные неисправности.

Заключение

Следуя приведенным советам, вы сможете значительно улучшить функциональность и надежность вашего самодельного стробоскопа. Это не только упростит процесс установки зажигания, но и сделает его более безопасным и эффективным. Не бойтесь экспериментировать и вносить изменения в конструкцию, чтобы адаптировать устройство под свои нужды.
