Система зажигания — ключевой элемент работы двигателя автомобиля, и ее правильная настройка влияет на производительность и экономичность. В этой статье мы рассмотрим процесс замены и регулировки зажигания на автомобиле Нива. Это поможет сэкономить на услугах автосервиса и повысить надежность работы вашего автомобиля. Вы узнаете, как снять и установить замок зажигания, а также выставить его с учетом необходимых параметров, что сделает вашу Ниву более управляемой и экономичной.

Замок зажигания и особенности его замены

Перед тем как приступить к снятию карбюратора или инжектора на ВАЗ 21213, важно провести диагностику системы зажигания, включая трамблер и свечи. На практике свечи часто становятся причиной неправильной работы двигателя. Если вы подозреваете, что проблема связана с зажиганием, потребуется заменить установленное устройство.

Процесс замены замка зажигания на Ниве выглядит следующим образом:

1. В первую очередь отключите аккумулятор и снимите рулевую колонку.
2. Не забудьте отметить провода, которые подключены к контактной части замка зажигания ВАЗ, и отключите их. С помощью плоской отвертки открутите болт, который фиксирует выключатель системы к кронштейну рулевой колонки. Также нужно открутить винт, расположенный внизу, справа от первого.
3. Затем на Ниве 21213 вставьте ключ в положение 0 и с помощью отвертки немного утопите фиксатор устройства через боковое отверстие на рулевой колонке. При этом не трогайте выставленный ключ.
4. Перед снятием замка зажигания аккуратно потяните его на себя, после чего устройство можно демонтировать. В соответствии со схемой подключения выполните замену контактной части устройства, для этого подденьте отверткой и снимите стопорное кольцо.
5. Далее извлеките контактную часть узла и замените её при необходимости. При установке вращающуюся часть нужно повернуть отверткой против часовой стрелки. Извлеките ключ из конструкции и установите контактную часть так, чтобы её широкий выступ совпал с широкой впадиной корпуса. Сборка узла производится в обратном порядке.

Установка зажигания. ВАЗ 21213. Нива.

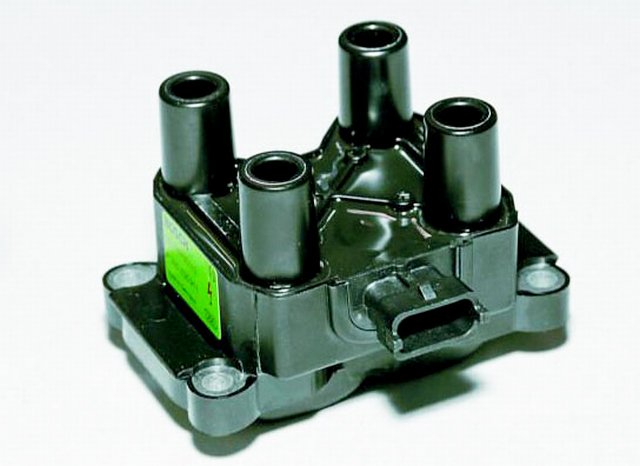

Как проверить модуль зажигания?

После установки и подключения всех элементов необходимо провести проверку работоспособности модуля:

1. В первую очередь измерьте сопротивление между выводами вторичной обмотки. Для этого подключите щупы к цилиндрам 1 и 4, а затем к 2 и 3. Результаты могут варьироваться, но важно, чтобы они были примерно одинаковыми. Если разница в показателях превышает 100 Ом, это указывает на неисправность вторичной обмотки.
2. Далее нужно проверить проводку. Для этого отсоедините колодку от узла и установите мультиметр в режим вольтметра. Один щуп подключите к контакту А, а другой — к массе. Запустите двигатель и наблюдайте за показаниями на дисплее тестера — они должны быть около 12 вольт. Аналогично проверьте второй контакт.
3. Если напряжение отсутствует, следует проверить предохранитель, который находится в монтажном блоке под центральной консолью. Причины отсутствия напряжения могут быть связаны не только с сгоревшим предохранителем, но и с плохим контактом, обрывом проводки или коррозией (автор — канал Дневник АвтоЭлектрика).

Как проверить модуль зажигания, катушку зажигания и бронепровода?!

Интересные факты

Вот несколько интересных фактов о системе зажигания на Ниве и процессе её самостоятельной замены и регулировки:

1. Простота конструкции: Система зажигания на Ниве, как правило, имеет простую и надежную конструкцию, что делает её удобной для самостоятельного обслуживания. В большинстве случаев для замены свечей зажигания и регулировки угла опережения зажигания не требуется специального оборудования, что позволяет владельцам автомобилей легко выполнять эти процедуры в домашних условиях.

2. Регулировка угла опережения зажигания: На Ниве угол опережения зажигания можно регулировать, поворачивая распределитель зажигания. Правильная настройка угла может значительно улучшить работу двигателя, повысить его мощность и снизить расход топлива. Оптимальный угол зависит от типа топлива и условий эксплуатации, что делает эту регулировку важной для достижения максимальной эффективности.

3. Влияние на экономию топлива: Неправильно настроенная система зажигания может привести к увеличению расхода топлива и ухудшению динамики автомобиля. Самостоятельная проверка и регулировка зажигания могут помочь владельцам Нивы не только сэкономить на топливе, но и продлить срок службы двигателя, так как правильное зажигание снижает нагрузку на его компоненты.

Инструкция по выставлению зажигания

Теперь давайте разберемся, как это сделать на Ниве.

Процесс настройки осуществляется следующим образом:

1. В первую очередь, необходимо установить цилиндр 1 в верхнюю мертвую точку. При этом метка на коленчатом валу должна находиться напротив отметки 3 — 0 градусов.
2. Затем следует снять крышку трамблера и проверить положение бегунка — он должен быть направлен к штифту цилиндра 1. С помощью стробоскопа выполняется установка момента зажигания. При этом масса устройства подключается к минусовой клемме аккумулятора, а положительный вывод — к плюсовой.
3. Далее, зажим регулятора нужно подключить к высоковольтному кабелю на цилиндре 1 и отметить риску на шкиве коленчатого вала. Запустите двигатель, его обороты должны быть не более 800 в минуту, а свет стробоскопа направьте на метку на шкиве. Если зажигание настроено корректно, метка должна совпадать со средней риской на крышке двигателя. В противном случае, необходимо заглушить двигатель, ослабить крепление трамблера и немного повернуть его по или против часовой стрелки. Снимите крышку трамблера и убедитесь, что лепестки статора совпадают с отметкой ротора.
4. После этого снова запустите двигатель и дайте ему прогреться до 80 градусов. Ускорьтесь до 60 км/ч и резко нажмите на педаль акселератора. Если модуль установлен правильно, двигатель может кратковременно задетонировать в этот момент.

Видео «Регулировка зажигания своими руками»

Если вам неясно, как выполнить настройку момента, посмотрите более детальную инструкцию в видео ниже (автор — Наиль Порошин).

Установка зажигания !!! Это так просто

Обзор основных неисправностей системы зажигания

Система зажигания на Ниве играет ключевую роль в обеспечении эффективной работы двигателя. Однако, как и любая другая система, она подвержена различным неисправностям, которые могут негативно сказаться на производительности автомобиля. Рассмотрим основные проблемы, с которыми могут столкнуться владельцы Нивы, а также их возможные причины и симптомы.

1. Неисправность свечей зажигания

Свечи зажигания являются одним из самых распространенных источников проблем в системе зажигания. Если свечи загрязнены или изношены, это может привести к затрудненному запуску двигателя, нестабильной работе на холостом ходу и увеличенному расходу топлива. Симптомы неисправности свечей включают:

• Трудности с запуском двигателя;
• Посторонние звуки из двигателя;
• Дым из выхлопной трубы;
• Проблемы с ускорением.

2. Проблемы с катушками зажигания

Катушки зажигания отвечают за преобразование низкого напряжения в высокое, необходимое для искры. Если катушка выходит из строя, это может привести к пропускам зажигания и снижению мощности. Признаки неисправности катушек включают:

• Нестабильная работа двигателя;
• Проблемы с запуском;
• Снижение мощности при ускорении;
• Появление ошибок на приборной панели.

3. Неисправности распределителя зажигания

Распределитель зажигания отвечает за распределение искры по цилиндрам. Если он поврежден или загрязнен, это может привести к неправильному распределению искры и, как следствие, к неэффективной работе двигателя. Симптомы неисправности распределителя включают:

• Неровная работа двигателя;
• Проблемы с запуском;
• Увеличенный расход топлива;
• Посторонние звуки из под капота.

4. Проблемы с проводами зажигания

Провода зажигания передают электрический ток от катушек к свечам. Если провода изношены или повреждены, это может привести к потере искры и, как следствие, к проблемам с запуском и работой двигателя. Признаки неисправности проводов включают:

• Проблемы с запуском;
• Постоянные пропуски зажигания;
• Появление искр между проводами;
• Нестабильная работа двигателя.

5. Неисправности системы управления зажиганием

Современные автомобили, включая Ниву, оснащены электронными системами управления зажиганием, которые могут выходить из строя. Это может привести к неправильному времени зажигания и, как следствие, к снижению мощности и увеличению расхода топлива. Симптомы неисправности системы управления включают:

• Проблемы с запуском;
• Нестабильная работа двигателя;
• Ошибки на приборной панели;
• Проблемы с ускорением.

Знание основных неисправностей системы зажигания поможет владельцам Нивы своевременно выявлять и устранять проблемы, обеспечивая надежную и эффективную работу автомобиля. Регулярная диагностика и обслуживание системы зажигания являются залогом долгой службы автомобиля и его оптимальной производительности.

Советы по выбору запчастей для замены

При самостоятельной замене системы зажигания на автомобиле Нива важно правильно выбрать запчасти, чтобы обеспечить надежную работу двигателя и избежать возможных проблем в будущем. Вот несколько советов, которые помогут вам сделать правильный выбор.

1. Оригинальные запчасти или аналоги? При выборе запчастей для системы зажигания стоит учитывать, что оригинальные детали, как правило, имеют более высокое качество и надежность. Однако, если бюджет ограничен, можно рассмотреть качественные аналоги от проверенных производителей. Важно изучить отзывы и репутацию бренда, чтобы избежать покупки низкокачественных запчастей.

2. Проверка совместимости запчастей. Перед покупкой убедитесь, что выбранные вами детали совместимы с моделью вашего автомобиля. Для этого можно обратиться к руководству пользователя или консультироваться с продавцом в магазине автозапчастей. Неправильный выбор может привести к неэффективной работе системы зажигания и даже к повреждению двигателя.

3. Обратите внимание на срок службы. При выборе свечей зажигания, катушек и других компонентов системы зажигания важно учитывать их срок службы. Например, свечи зажигания могут иметь разные интервалы замены в зависимости от типа (медные, платиновые, иридиевые). Выбирайте детали, которые обеспечат оптимальную производительность на протяжении всего срока эксплуатации.

4. Условия эксплуатации. Если ваш автомобиль часто эксплуатируется в сложных условиях (например, в условиях повышенной влажности, пыли или при частых поездках по бездорожью), стоит обратить внимание на более устойчивые к таким условиям запчасти. Некоторые производители предлагают детали, специально разработанные для работы в экстремальных условиях.

5. Цены и гарантии. Сравните цены на запчасти в разных магазинах и интернет-магазинах. Не всегда высокая цена означает высокое качество, поэтому важно найти баланс между ценой и качеством. Также обратите внимание на наличие гарантии на запчасти — это дополнительный показатель надежности производителя.

6. Консультация с профессионалами. Если вы не уверены в своем выборе, не стесняйтесь обращаться за помощью к профессионалам. Механики и специалисты по ремонту автомобилей могут дать полезные советы и рекомендации по выбору запчастей для вашей Нивы.

Следуя этим советам, вы сможете выбрать качественные и надежные запчасти для замены системы зажигания на вашем автомобиле Нива, что обеспечит его бесперебойную работу и долгий срок службы.

Частые ошибки при самостоятельной регулировке зажигания

При самостоятельной регулировке зажигания на Ниве многие автолюбители допускают ряд распространенных ошибок, которые могут негативно сказаться на работе двигателя и его общей производительности. Рассмотрим наиболее частые из них.

1. Неправильная установка угла опережения зажигания. Один из ключевых параметров, влияющих на работу двигателя, — это угол опережения зажигания. Если он установлен неправильно, это может привести к детонации, потере мощности и увеличенному расходу топлива. Рекомендуется использовать специальные инструменты, такие как стробоскоп, для точной настройки угла.

2. Игнорирование состояния свечей зажигания. Перед регулировкой зажигания необходимо проверить состояние свечей. Загрязненные или изношенные свечи могут давать неверные показания и влиять на качество искры. Если свечи имеют нагар или трещины, их следует заменить перед началом регулировки.

3. Неправильная установка распределителя зажигания. Распределитель зажигания должен быть установлен в правильном положении относительно коленчатого вала. Если он установлен неправильно, это может привести к сбоям в работе двигателя. Убедитесь, что метки на распределителе и коленчатом вале совпадают.

4. Пренебрежение проверкой проводов зажигания. Проводка зажигания также играет важную роль в процессе зажигания. Изношенные или поврежденные провода могут вызывать перебои в подаче искры. Перед регулировкой стоит проверить все провода на наличие повреждений и заменить их при необходимости.

5. Неправильная диагностика проблем с зажиганием. Часто автолюбители пытаются регулировать зажигание, не выяснив истинную причину проблемы. Например, если двигатель не запускается, это может быть связано не только с неправильным зажиганием, но и с другими неисправностями, такими как проблемы с топливной системой или аккумулятором. Перед началом регулировки рекомендуется провести полную диагностику автомобиля.

6. Пренебрежение рекомендациями производителя. Каждый автомобиль имеет свои особенности, и производитель предоставляет рекомендации по настройке зажигания. Игнорирование этих рекомендаций может привести к неправильной работе двигателя. Всегда стоит обращаться к руководству пользователя или сервисной документации для получения точной информации.

Избегая этих распространенных ошибок, вы сможете более эффективно и безопасно произвести регулировку зажигания на вашем автомобиле Нива, что в свою очередь улучшит его работу и продлит срок службы двигателя.
