Правильная настройка зажигания на ВАЗ 2106 — важный аспект, влияющий на работу двигателя и его производительность. Неправильное выставление зажигания может снизить мощность, увеличить расход топлива и повредить двигатель. В статье представлена поэтапная инструкция по самостоятельной настройке зажигания на «Шестерке», а также демонстрационное видео для наглядности. Эта информация будет полезна как опытным автомобилистам, так и новичкам, стремящимся поддерживать свой автомобиль в хорошем состоянии.

Подробное руководство по настройке зажигания

Автомобилисты уже давно оценили преимущества безконтактных систем зажигания, которые не имеют недостатков, присущих контактным, например, необходимость регулировки зазора в контактной группе. В этой статье мы подробно рассмотрим, как правильно отрегулировать зажигание на автомобиле 2106 по первому цилиндру.

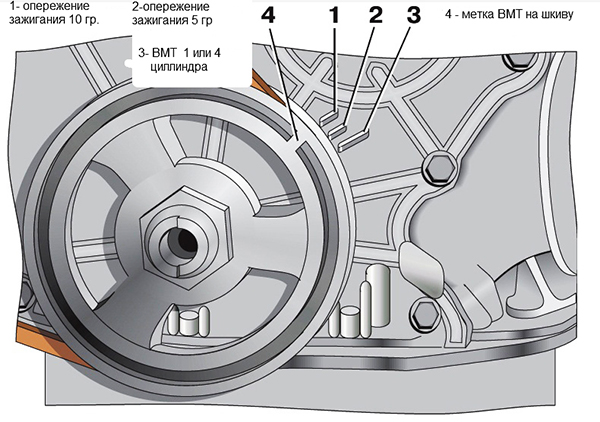

На крышке головки блока цилиндров и на шкиве коленчатого вала имеются специальные метки и отливы.

С помощью этих меток можно установить угол опережения зажигания:

• первая метка, расположенная по часовой стрелке, соответствует углу опережения зажигания в 10°;
• средняя метка предназначена для установки угла опережения на уровне 5°;
• последняя, самая короткая метка, указывает на угол опережения 0°: в этом случае смесь воспламеняется, когда поршень достигает верхней мертвой точки.

Для совмещения меток необходимо вращать коленчатый вал, используя либо храповик, либо специальный ключ, который надевается на гайку.

Как выставить зажигание на ВАЗ 2106

Инструменты и материалы

Чтобы произвести настройку зажигания на автомобиле ВАЗ 2106, вам понадобятся следующие инструменты:

• ключ для извлечения свечей;
• специальный ключ для вращения коленчатого вала;
• ключ на «13»;
• измерительный прибор: индикаторная лампочка на 12 В или вольтметр.

Также можно использовать стробоскоп для настройки.

Интересные факты

Вот несколько интересных фактов о правильной настройке зажигания на «Шестерке» (ВАЗ-2106):

1. Оптимальный угол опережения зажигания: Для «Шестерки» рекомендуется устанавливать угол опережения зажигания в пределах 5-10 градусов до ВМТ (верхней мертвой точки) для обеспечения оптимальной работы двигателя. Это позволяет улучшить его мощность и экономичность, а также снизить выбросы вредных веществ.

2. Влияние на расход топлива: Неправильная настройка зажигания может привести к увеличению расхода топлива на 10-15%. Это связано с тем, что при слишком раннем или позднем зажигании происходит неполное сгорание топлива, что негативно сказывается на экономичности автомобиля.

3. Использование стробоскопа: Для точной настройки зажигания на «Шестерке» рекомендуется использовать стробоскоп. Этот инструмент позволяет визуально контролировать момент зажигания в реальном времени, что значительно упрощает процесс настройки и позволяет избежать ошибок, которые могут возникнуть при использовании традиционных методов.

Этапы

Выставление зажигания выполняется по следующему алгоритму:

1. Начинаем с отключения автомобиля от источника питания, сняв минусовую клемму с аккумулятора.

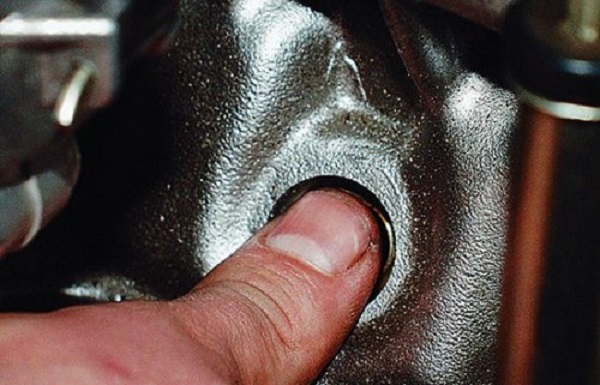

2. Свечным ключом аккуратно выкручиваем свечу 1-го цилиндра. После этого отверстие от свечи закрываем пальцем или резиновой пробкой.
3. С помощью специального ключа поворачиваем коленчатый вал слева направо до тех пор, пока поршень в 1-м цилиндре не начнет подниматься, что указывает на начало такта сжатия. В этот момент либо выскочит пробка, либо палец, закрывающий отверстие, ощутит сильное давление воздуха.
4. Продолжаем поворачивать коленчатый вал до тех пор, пока метки на его шкиве не совпадут с метками на крышке газораспределительного механизма. Если вы используете бензин 92 или 95, метка на шкиве должна совпадать со средней насечкой, а если 76 и ниже – с длиной, указывающей нулевой угол опережения зажигания.
5. Отщелкиваем защелки и снимаем крышку распределителя.
6. Когда коленчатый вал больше не будет вращаться, распределитель должен быть направлен наружным контактом к первому цилиндру.
7. После совмещения меток, если все сделано правильно, линия, мысленно соединяющая защелки распределителя, должна быть параллельна оси двигателя. Если это не так, немного ослабляем крепежную гайку распределителя и поворачиваем трамблер вверх. Поворачивая ось ротора, необходимо установить ее параллельно оси двигателя.
8. Далее устанавливаем момент зажигания. Для этого подключаем питание, присоединяя отрицательную клемму к аккумулятору.
9. Затем с помощью ключа на «13» ослабляем гайку, фиксирующую распределитель зажигания.
10. Используем индикаторную лампочку с двумя проводами. Один провод соединяем с клеммой «масса», а второй – с низковольтным выходом катушки.
11. Поворачиваем ключ в положение «I» для включения зажигания. Затем медленно поворачиваем распределитель слева направо, пока не погаснет индикатор. Если лампочка не загорелась сразу, никаких действий предпринимать не нужно.
12. Далее поворачиваем распределитель влево. В момент, когда лампочка загорится, затягиваем крепежную гайку, чтобы зафиксировать положение распределителя.
13. Теперь можно выключить двигатель и вернуть крышку распределителя на место (автор видео Наиль Порошин).

После выставления зажигания необходимо проверить правильность настройки, выполнив следующие шаги:

1. Проверку можно провести во время движения автомобиля. Сначала прогреваем двигатель, затем разгоняем машину до скорости 40-50 км/ч. Достигнув этой скорости, переключаемся на четвертую передачу и проезжаем некоторое расстояние без ускорения.
2. Затем резко нажимаем на педаль акселератора. Спустя 2-3 секунды после этого должны появиться звуки детонации, напоминающие щелчки. Эти звуки должны прекратиться по мере разгона автомобиля примерно через 5 км.
3. Если детонация продолжается, необходимо подкорректировать положение трамблера. Причина может заключаться в «раннем» зажигании. Если детонация отсутствует, возможно, причина в «позднем» зажигании. При «раннем» зажигании поворачиваем распределитель вправо на один градус, при «позднем» — влево на один градус. Продолжаем регулировку до тех пор, пока детонация не будет длиться 1-1,5 секунды.
4. После завершения регулировки ставим на распределителе отметку краской, указывающую положение метки со средней длиной относительно блока цилиндров.
5. Далее устанавливаем трамблер. Сначала с помощью выкрученной свечи и закрытия пальцем отверстия устанавливаем первый цилиндр в ВМТ.
6. Затем совмещаем метку на коленвале с меткой на крышке привода ГРМ, поворачивая коленчатый вал по часовой стрелке.
7. Сняв крышку с распределителя, устанавливаем бегунок. Его положение должно совпадать с воображаемой линией от контакта на крышке первого цилиндра.
8. После всех действий устанавливаем корпус трамблера на место. На этом настройка зажигания на автомобиле ВАЗ 2106 завершена.

Установка зажигания по Лампочке!!!

Рекомендации

Существует несколько ключевых признаков, указывающих на необходимость регулировки зажигания на автомобиле ВАЗ 2106:

1. Увеличенный расход топлива. При неправильном зажигании снижается динамика автомобиля. Для достижения прежних показателей разгона требуется больше топливно-воздушной смеси.
2. Ухудшение динамических характеристик: при позднем зажигании топливная смесь воспламеняется уже после того, как поршень начинает двигаться вниз, что происходит из-за инерции маховика.
3. Хлопки в глушителе. В данном случае взрыв происходит с задержкой, и на расширение газов уходит некоторое время. Когда поршень достигает нижней мертвой точки, начинается выхлопный такт, и часть сгоревшего топлива выбрасывается в выхлопную трубу, что вызывает хлопки.
4. Увеличение шумов в двигателе. Если мотор начинает сильно «тарахтеть» или детонировать, это сигнализирует о необходимости регулировки зажигания. В такой ситуации поршень движется вверх, а воспламенение происходит ему навстречу, что приводит к жесткой работе двигателя и неприятным звукам.

Видео «Устройство и настройка электронной системы зажигания на ВАЗ 2106»

В данном видео Альберт Срослов делится информацией о бесконтактном (электронном) зажигании и показывает, как правильно настроить зажигание на автомобиле ВАЗ 2106.

https://youtube.com/watch?v=CxhS3NFCpZE

Частые ошибки при настройке зажигания

Настройка зажигания на «Шестерке» — это важный процесс, который напрямую влияет на работу двигателя и его производительность. Однако многие владельцы автомобилей допускают ошибки, которые могут привести к снижению мощности, увеличению расхода топлива и даже поломкам. Рассмотрим наиболее распространенные ошибки, которые следует избегать при настройке зажигания.

1. Неправильный угол опережения зажигания

Одна из самых распространенных ошибок — это неправильная установка угла опережения зажигания. Угол опережения должен соответствовать рекомендациям производителя и составлять около 5-10 градусов до ВМТ (верхней мертвой точки) для большинства моделей «Шестерки». Неправильный угол может привести к детонации, потере мощности и увеличению расхода топлива.

2. Игнорирование состояния свечей зажигания

Свечи зажигания играют ключевую роль в процессе зажигания. Если они загрязнены или изношены, это может привести к неправильному сгоранию смеси и, как следствие, к проблемам с настройкой зажигания. Регулярная проверка и замена свечей зажигания — важный шаг, который не следует игнорировать.

3. Неправильная установка распределителя зажигания

Распределитель зажигания должен быть установлен точно в соответствии с метками на двигателе. Неправильная установка может привести к сбоям в работе двигателя и его перегреву. Перед началом настройки убедитесь, что распределитель установлен правильно и зафиксирован.

4. Пренебрежение проверкой системы зажигания

Перед настройкой зажигания необходимо убедиться, что вся система зажигания работает исправно. Это включает в себя проверку проводов, катушек зажигания и других компонентов. Если в системе есть неисправности, это может привести к неправильной работе зажигания и, как следствие, к проблемам с двигателем.

5. Неправильная регулировка карбюратора

Настройка зажигания и карбюратора взаимосвязаны. Неправильная настройка карбюратора может привести к неправильному соотношению воздух-топливо, что, в свою очередь, повлияет на работу зажигания. Перед настройкой зажигания убедитесь, что карбюратор отрегулирован правильно.

6. Игнорирование температуры двигателя

Температура двигателя также влияет на процесс зажигания. При слишком низкой или высокой температуре может происходить неправильное сгорание смеси. Поэтому важно следить за температурой двигателя и при необходимости корректировать настройки зажигания.

Избегая этих распространенных ошибок, владельцы «Шестерки» смогут добиться более стабильной работы двигателя, улучшить его производительность и продлить срок службы автомобиля. Правильная настройка зажигания — это залог надежности и эффективности работы вашего автомобиля.

Проверка и замена свечей зажигания

Свечи зажигания играют ключевую роль в работе двигателя автомобиля, так как именно они обеспечивают воспламенение топливно-воздушной смеси в цилиндрах. На «Шестерке» (ВАЗ-2106) правильная работа свечей зажигания напрямую влияет на мощность двигателя, его экономичность и общую надежность. Поэтому регулярная проверка и замена свечей зажигания являются важными этапами обслуживания автомобиля.

Первым шагом в проверке свечей зажигания является их визуальный осмотр. Для этого необходимо снять свечи, используя специальный ключ. Перед началом работы рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания. После снятия свечей внимательно осмотрите их на предмет загрязнений, нагаров и повреждений. Нормальные свечи имеют светло-коричневый цвет, а черный нагар может свидетельствовать о неправильной настройке карбюратора или использовании некачественного топлива.

Если на свечах наблюдается белый налет, это может указывать на перегрев, что также требует внимания. В случае обнаружения повреждений, таких как трещины или обгоревшие электроды, свечи необходимо заменить. Рекомендуется использовать оригинальные или качественные аналоги, соответствующие спецификациям вашего автомобиля.

После визуального осмотра следует проверить зазоры между электродами свечи. Для этого используется щуп, который позволяет измерить расстояние. Для «Шестерки» оптимальный зазор составляет 0,7-0,9 мм. Если зазор меньше или больше указанного значения, его нужно отрегулировать, аккуратно подгибая центральный электрод. Неправильный зазор может привести к нестабильной работе двигателя, увеличенному расходу топлива и затрудненному запуску.

При замене свечей зажигания важно соблюдать порядок установки. Свечи необходимо закручивать вручную, а затем затягивать с помощью ключа, соблюдая момент затяжки, который составляет 20-25 Нм. Не следует перетягивать свечи, так как это может привести к повреждению резьбы в головке блока цилиндров.

После установки новых свечей зажигания рекомендуется провести тест-драйв, чтобы убедиться в их правильной работе. Обратите внимание на поведение двигателя: он должен работать ровно, без перебоев и провалов в мощности. Если возникают проблемы, стоит проверить другие элементы системы зажигания, такие как катушки, провода и распределитель.

Регулярная проверка и замена свечей зажигания на «Шестерке» помогут поддерживать двигатель в хорошем состоянии, обеспечивая его надежную работу и экономичность. Рекомендуется проводить эту процедуру каждые 10-15 тысяч километров пробега или по мере необходимости, в зависимости от условий эксплуатации автомобиля.

Регулировка угла опережения зажигания

является важным этапом в настройке двигателя автомобиля ВАЗ-2106, более известного как «Шестерка». Правильный угол опережения зажигания обеспечивает оптимальную работу двигателя, повышает его мощность и экономичность, а также снижает уровень выбросов вредных веществ в атмосферу.

Для начала, необходимо подготовить автомобиль к регулировке. Убедитесь, что двигатель прогрет до рабочей температуры, так как холодный двигатель может давать неточные показания. Также рекомендуется проверить состояние свечей зажигания, проводов и катушки, так как их неисправности могут повлиять на результаты регулировки.

Следующим шагом будет установка автомобиля на ровной поверхности и отключение зажигания. После этого необходимо получить доступ к меткам на шкиве коленчатого вала и на корпусе двигателя. Для этого может потребоваться снять защитный кожух или другие элементы, мешающие доступу.

Теперь можно приступить к измерению угла опережения зажигания. Для этого вам понадобится стробоскоп. Подключите его к аккумулятору и к свечному проводу первого цилиндра. Запустите двигатель и направьте световой луч стробоскопа на метки. На шкиве коленчатого вала вы увидите метки, которые указывают на угол опережения зажигания.

Стандартный угол опережения зажигания для ВАЗ-2106 составляет 5-10 градусов до верхней мертвой точки (ВМТ). Если угол отклоняется от этих значений, необходимо произвести регулировку. Для этого ослабьте крепежные болты распределителя зажигания и аккуратно поворачивайте его в нужную сторону. Поворачивая распределитель по часовой стрелке, вы увеличиваете угол опережения, а против часовой стрелки — уменьшаете.

После того как вы установили нужный угол, затяните болты распределителя и еще раз проверьте угол с помощью стробоскопа. Убедитесь, что он соответствует рекомендованным значениям. Если все в порядке, можно завершить регулировку.

Важно помнить, что неправильная настройка угла опережения зажигания может привести к детонации, перегреву двигателя и другим серьезным проблемам. Поэтому рекомендуется периодически проверять и при необходимости корректировать угол опережения зажигания, особенно если вы заметили изменения в работе двигателя, такие как потеря мощности или увеличение расхода топлива.

— это несложная, но важная процедура, которая поможет поддерживать ваш автомобиль в хорошем состоянии и продлить срок его службы. Следуя данной инструкции, вы сможете самостоятельно выполнить эту настройку и обеспечить надежную работу двигателя вашей «Шестерки».
