В статье рассмотрим настройку зажигания и проверку катушки и свечей на автомобилях с двигателями ЗМЗ-405, 406 и 409. Правильная работа системы зажигания важна для стабильной работы двигателя. Узнаете, какие свечи подходят для этих двигателей, и получите пошаговые инструкции по проверке катушки зажигания. Эта информация поможет диагностировать и устранять неисправности, что сэкономит время и деньги на ремонте.

Свечи, применяемые на автомобилях с двигателями ЗМЗ-405, 406 и 409

Перед тем как отправиться в магазин за свечами зажигания (СЗ) для инжекторных двигателей 405, 406 или 409, важно ознакомиться с сервисной книжкой вашего автомобиля. В руководстве должны быть четко указаны модели СЗ, которые разрешено использовать с этими моторами. Производитель настоятельно рекомендует применять СЗ А14ДВР или их эквиваленты. Если вы решили выбрать аналоги, обратите внимание, что зазор искры должен составлять 0,7-0,85 мм.

Некоторые автолюбители в своих отзывах в интернете советуют использовать СЗ А17ДВРМ, однако это не рекомендуется по двум причинам:

• во-первых, у этих изделий отличается параметр теплоотведения;
• во-вторых, их зазор составляет 1 мм, что не подходит для данных двигателей.

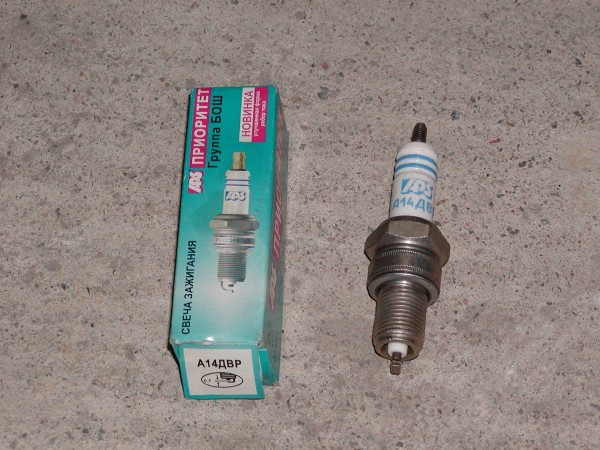

Найти свечи А14ДВР в настоящее время не так просто, поэтому многим водителям приходится искать альтернативные варианты.

Чтобы помочь вам выбрать подходящее изделие, предлагаем более детально ознакомиться с расшифровкой:

1. А — эта буква указывает на диаметр и шаг резьбы D. В оригинальных СЗ используется резьба М14*1.25.
2. 14 — это значение калильного числа, которое является одним из ключевых параметров, определяющих температурный режим работы изделия.
3. Д — обозначает длину резьбы. В нашем случае СЗ имеют резьбу длиной 19 мм.
4. В — указывает, насколько тепловой конус изолятора выступает в камеру сгорания двигателя. Благодаря этому выступу ускоряется прогрев изделия при запуске двигателя, что, в свою очередь, повышает его устойчивость к образованию нагара.
5. Последний символ — Р — обозначает наличие встроенного резисторного элемента в конструкции СЗ. Наличие резистора снижает уровень помех для радиоаппаратуры и управляющего модуля двигателя. В целом, наличие или отсутствие этого элемента не влияет на функциональность и качество искры при запуске ДВС.

Периодичность замены и признаки неисправности

В среднем срок службы современных свечей зажигания составляет приблизительно 20 тысяч километров пробега. Однако этот показатель может варьироваться в зависимости от множества факторов. Прежде всего, на него влияют качество самой детали, условия ее эксплуатации и качество используемого топлива. Последний аспект особенно важен, так как применение некачественного горючего может существенно сократить срок службы свечей.

Как можно распознать неисправность свечей зажигания:

1. Извлекая свечу из ее посадочного места, вы можете заметить ее корпус. Наличие нагара и отложений на корпусе, особенно на электроде, может указывать на неисправность. Попробовать очистить свечу можно, но это не всегда дает положительный результат.
2. Если на свече имеются следы масла, это может свидетельствовать о том, что она не функционирует должным образом. В таком случае необходимо очистить и просушить свечу, но перед дальнейшей эксплуатацией важно выяснить причину попадания масла.
3. Топливные следы на свечах также могут указывать на их неисправность.
4. Еще одним признаком является необходимость длительного прокручивания стартера, при этом двигатель может запуститься только через продолжительное время или вовсе не запуститься. Эти симптомы могут также указывать на разряженный аккумулятор, неисправный трамблер или неправильно работающий бензонасос.
5. При прогреве двигателя могут возникать странные и непривычные звуки, которые также могут проявляться во время работы на холостом ходу.
6. Существенно увеличился расход топлива во время эксплуатации автомобиля.
7. Кроме того, наблюдается рост объема вредных веществ в выхлопных газах. Определить эту неисправность визуально невозможно, требуется более детальная диагностика.
8. Значительно ослабла тяга автомобиля, снизилась его мощность, и двигатель с трудом набирает обороты.

Интересные факты

Вот несколько интересных фактов, связанных с настройкой зажигания и проверкой катушки и свечей на автомобилях с двигателями ЗМЗ-405, 406 и 409:

1. Система зажигания: Двигатели ЗМЗ-405, 406 и 409 используют систему зажигания с контактным распределителем, что делает их более чувствительными к состоянию свечей зажигания и катушки. Неправильная настройка зажигания может привести к снижению мощности, увеличению расхода топлива и повышенному износу двигателя.

2. Проверка свечей зажигания: Свечи зажигания на этих двигателях имеют определенный интервал замены, который составляет около 30-40 тысяч километров. Однако их состояние можно проверять визуально: наличие нагаров, коррозии или трещин может указывать на проблемы с зажиганием или смесью топлива и воздуха.

3. Регулировка угла опережения зажигания: Для оптимальной работы двигателя важно правильно установить угол опережения зажигания. На двигателях ЗМЗ-405, 406 и 409 этот угол обычно составляет 5-10 градусов до ВМТ (верхней мертвой точки) для максимальной эффективности. Неправильная регулировка может привести к детонации, что негативно скажется на долговечности двигателя.

Проверка свечей своими руками

Согласно электросхеме моторов 405, 406 и 409, свечи зажигания предназначены для передачи искры от распределительного устройства к цилиндрам двигателя. Если функционирование системы зажигания нарушается, это может негативно сказаться на общей производительности мотора.

Для проверки свечей вам понадобится помощник:

1. Отключите первую свечу зажигания.
2. С помощью ключа аккуратно выкрутите свечу из ее посадочного места.

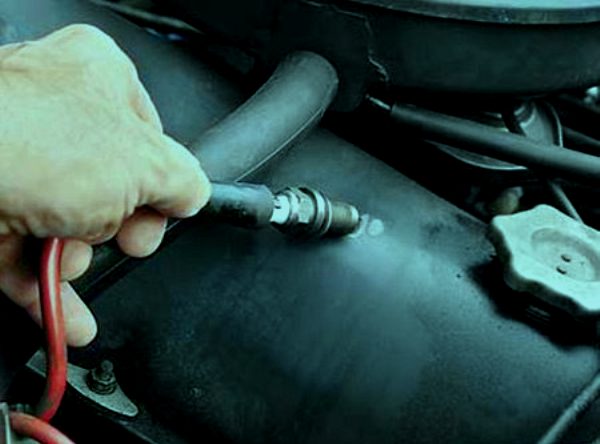

3. Один конец свечи, где расположен электрод, необходимо поднести к двигателю или к металлической части кузова автомобиля, оставив расстояние между электродом и массой примерно 1-2 мм.
4. Затем помощник должен прокрутить стартер, пытаясь запустить двигатель. Если в процессе прокрутки между электродом и кузовом возникла искра, это свидетельствует о том, что свеча функционирует исправно. Аналогичным образом проверьте каждую свечу зажигания. Имейте в виду, что проблемы с искровым зажиганием могут также быть вызваны неисправностью распределителя или повреждением высоковольтных проводов.

Особенности устройства катушки зажигания

Катушка зажигания (КЗ) представляет собой компактный трансформатор. На ее магнитопроводе размещена первичная обмотка, а поверх нее, по секциям, установлена вторичная обмотка. Все эти элементы помещены в пластиковый корпус, а пространство между ними заполнено термоактивной полимерной смолой.

На корпусе также находятся контакты для подключения низкого и высокого напряжения. Согласно схеме подключения катушек, импульсы низкого напряжения поступают от управляющего модуля. Проходя через устройство, эти импульсы преобразуются в высоковольтные заряды, которые затем направляются на свечи зажигания. Разряд происходит одновременно на двух свечах зажигания (автор видео — Александр Терехин).

Пробой катушки ЗМЗ 406

Как проверить КЗ?

Как самостоятельно проверить короткое замыкание:

1. В первую очередь отключите провод питания от отрицательной клеммы аккумулятора и выключите зажигание.
2. Затем откройте капот и отсоедините два высоковольтных кабеля от устройства. Выкрутите крепежные болты и снимите планку вместе с изделием. Аналогично выполните демонтаж второго короткого замыкания.
3. Для диагностики используйте омметр, подключив его щупы вместо отключенных проводов. После подключения щупов измерьте уровень сопротивления. Если устройство исправно, сопротивление должно находиться в пределах 0.4-0.5 Ом.
4. Для более точной диагностики можно закоротить щупы тестера и снова измерить сопротивление. В данном случае вас будет интересовать вторичная обмотка устройства. Если оно функционирует корректно, полученное значение должно составлять около 5-7 кОм. Если же результаты диагностики отличаются, это указывает на необходимость замены короткого замыкания.

Фотогалерея «Диагностика КЗ»

Характерные неисправности узла и способы их устранения

Неисправности в работе короткозамыкателя могут возникать по нескольким причинам:

1. Короткое замыкание внутри устройства может вызвать его перегрев. Если температура эксплуатации превысит 150 градусов, это приведет к необратимым повреждениям.
2. Вторая причина — сбои в электропитании от бортовой сети автомобиля. Для корректной работы электрических компонентов уровень напряжения должен быть не ниже 11.5 вольт. При недостаточном напряжении процесс зарядки короткозамыкателя займет значительно больше времени.
3. Устройство может выйти из строя из-за механических повреждений изоляции. Обычно это связано с попаданием моторного масла через изношенные уплотнители.
4. Плохой контакт с бортовой сетью также может стать причиной неисправности. Если корпус короткозамыкателя поврежден, это может привести к попаданию влаги в первичную или вторичную обмотки, что, в свою очередь, вызовет переходное сопротивление.
5. Тепловые проблемы. Некоторые модели короткозамыкателей более подвержены перегреву, что может негативно сказаться на их сроке службы.
6. Вибрации от двигателя также могут нарушить работу короткозамыкателя.

Инструкция по подключению КЗ

В моторах ЗМЗ 405, 406 и 409 применяются две катушки зажигания (КЗ). Одна из них обслуживает цилиндры 1 и 4, а другая — цилиндры 2 и 3. Первая катушка расположена ближе к впускному коллектору, в то время как вторая находится рядом с выпускным. Для корректного подключения низковольтных проводов их следует соединять парами: провода, предназначенные для первой катушки (цилиндры 1-4), будут короче. Поскольку катушки зажигания не имеют полярности, не имеет значения, к какому контакту будет подключен провод, а также не критично, к какому цилиндру внутри пары он будет присоединён (автор видео — канал SpawnyXC90).

Катушка BOSCH 0221503001 на ЗМЗ-406.2

Основные аспекты установки зажигания

Основные моменты, которые необходимо учесть при установке зажигания по меткам:

1. В первую очередь, следует снять переднюю крышку головки блока цилиндров. Для этого открутите четыре винта с размером головки 12. В некоторых версиях двигателей может потребоваться также демонтаж топливного насоса.
2. Далее необходимо удалить верхний гидронатяжитель, который находится в головке. Для этого открутите два винта, фиксирующих крышку.
3. Затем следует снять успокоители цепи — как верхний, так и средний. Для этого открутите два винта, которые их удерживают.
4. После этого необходимо демонтировать звездочки распределительных валов. Для фиксации самих валов используйте ключ на 27, одновременно откручивая винты, которые их крепят. В версиях двигателей 4063.10 звездочка распределительного вала снимается вместе с эксцентриком привода бензонасоса.
5. В соответствии с установленным на звездочке кондуктором, в каждой из них нужно просверлить шесть отверстий. Угловые смещения должны составлять 2, 30, 5, 00, 7 и 30 градусов от заводского положения, которое расположено по оси симметрии.
6. Если при настройке фаз потребуется повернуть распредвал по часовой стрелке, то звездочку следует установить в одно из дополнительных отверстий с положительным смещением, которое находится справа от стандартного отверстия.

Видео «Инструкция по выставлению зажигания»

В видео, представленном ниже, вы найдете подробную инструкцию по самостоятельной настройке (автор — канал ГАЗ 3110 Волга).

Установка зажигания 406 двигателя автомобиля

Регулировка угла опережения зажигания

Регулировка угла опережения зажигания (УОЗ) является важной процедурой, которая напрямую влияет на работу двигателя и его производительность. Для двигателей ЗМЗ-405, 406 и 409 правильная настройка УОЗ обеспечивает оптимальное сгорание топливовоздушной смеси, что, в свою очередь, способствует снижению расхода топлива и уменьшению выбросов вредных веществ.

Перед началом регулировки необходимо подготовить автомобиль. Убедитесь, что двигатель прогрет до рабочей температуры, так как холодный двигатель может давать неточные показания. Также проверьте состояние свечей зажигания и катушки, так как их неисправности могут повлиять на результаты регулировки.

Для регулировки УОЗ вам понадобятся следующие инструменты:

• Стробоскопический тахометр
• Ключи для регулировки зажигания
• Отвертка
• Уровень (для проверки положения двигателя)

Процесс регулировки УОЗ включает несколько этапов:

1. Подключение стробоскопа: Установите стробоскоп на свечу зажигания первого цилиндра. Для этого отсоедините высоковольтный провод от свечи и подключите его к стробоскопу, а саму свечу установите обратно.
2. Запуск двигателя: Запустите двигатель и дайте ему поработать на холостом ходу. Убедитесь, что обороты стабильны и двигатель работает ровно.
3. Настройка угла опережения: Направьте стробоскоп на метки на шкиве коленчатого вала и на корпусе двигателя. Сравните положение меток с указанными в технической документации значениями УОЗ. Обычно для двигателей ЗМЗ-405, 406 и 409 угол опережения составляет 5-10 градусов до ВМТ (верхней мертвой точки).
4. Регулировка: Если угол опережения не соответствует норме, ослабьте крепежные болты распределителя зажигания и аккуратно поверните его в нужную сторону. Поворачивая по часовой стрелке, вы увеличиваете угол, против часовой стрелки — уменьшаете.
5. Проверка и фиксация: После достижения нужного значения, зафиксируйте распределитель зажигания и повторно проверьте угол с помощью стробоскопа. Убедитесь, что он остался в пределах нормы.

После завершения регулировки УОЗ рекомендуется провести тест-драйв автомобиля, чтобы убедиться в правильности настройки. Обратите внимание на поведение двигателя при различных режимах работы: на холостом ходу, при ускорении и на высоких оборотах.

Правильная регулировка угла опережения зажигания не только улучшает работу двигателя, но и продлевает его срок службы, снижая нагрузку на компоненты системы зажигания и топливную систему. Регулярная проверка и настройка УОЗ должны стать неотъемлемой частью технического обслуживания вашего автомобиля.

Проверка проводов зажигания на целостность

Провода зажигания играют ключевую роль в системе зажигания автомобиля, обеспечивая передачу высокого напряжения от катушки зажигания к свечам. Неправильная работа проводов может привести к сбоям в работе двигателя, увеличенному расходу топлива и повышенному уровню выбросов. Поэтому регулярная проверка проводов на целостность является важной частью технического обслуживания автомобилей с двигателями ЗМЗ-405, 406 и 409.

Для начала проверки необходимо подготовить инструменты: мультиметр, изоленту, а также, при необходимости, новый комплект проводов зажигания. Перед началом работы рекомендуется отключить аккумулятор, чтобы избежать случайного короткого замыкания.

Первым шагом является визуальный осмотр проводов. Необходимо проверить их на наличие видимых повреждений, таких как трещины, порезы или обгорание. Особое внимание следует уделить местам соединения проводов с катушкой зажигания и свечами. Если вы заметили какие-либо повреждения, рекомендуется заменить провод, так как это может привести к потере искры и, как следствие, к проблемам с запуском двигателя.

После визуального осмотра следует провести электрическую проверку проводов с помощью мультиметра. Установите мультиметр в режим измерения сопротивления (Ом). Отсоедините провода от катушки зажигания и свечей, затем подключите щупы мультиметра к концам провода. Нормальное значение сопротивления для проводов зажигания должно находиться в пределах 0,5-2,5 Ом на метр длины. Если сопротивление превышает эти значения, это может указывать на внутренние повреждения провода, что требует его замены.

Также важно проверить изоляцию проводов. Для этого можно использовать метод «тест на пробой». Подключите один щуп мультиметра к проводу, а другой — к металлической части двигателя. Если мультиметр показывает сопротивление менее 1 МОм, это свидетельствует о том, что изоляция повреждена, и провод необходимо заменить.

Не забывайте, что при замене проводов зажигания следует использовать комплект, рекомендованный производителем, так как это обеспечит оптимальную работу системы зажигания. Установка новых проводов должна производиться в том же порядке, в котором были сняты старые, чтобы избежать путаницы в подключениях.

После завершения проверки и, при необходимости, замены проводов, подключите аккумулятор и проведите тест-драйв автомобиля. Обратите внимание на работу двигателя: он должен работать ровно, без перебоев и провалов в мощности. Если проблемы сохраняются, стоит проверить катушку зажигания и свечи, так как они также могут быть причиной неисправностей в системе зажигания.

Советы по выбору свечей и катушек зажигания

При выборе свечей и катушек зажигания для автомобилей с двигателями ЗМЗ-405, 406 и 409 важно учитывать несколько ключевых факторов, которые могут существенно повлиять на работу двигателя и его общую производительность.

1. Тип свечей зажигания: Для двигателей ЗМЗ-405, 406 и 409 рекомендуется использовать свечи с определённым тепловым диапазоном. Обычно это свечи с маркировкой, соответствующей стандартам производителя. Важно выбирать свечи, которые подходят именно для вашего типа двигателя, так как неправильный выбор может привести к перегреву или недостаточному сгоранию топлива.

2. Материал электродов: Свечи могут иметь разные материалы для центрального и бокового электродов. Наиболее распространённые варианты — медь, никель и платина. Свечи с платиновыми электродами имеют более длительный срок службы и обеспечивают стабильную работу двигателя, но стоят дороже. Медь и никель — более доступные варианты, но требуют более частой замены.

3. Производитель: При выборе свечей и катушек зажигания стоит отдавать предпочтение известным и проверенным брендам. Качество продукции от таких производителей, как Bosch, NGK, Denso и других, как правило, выше, что обеспечивает надежность и долговечность работы. Не стоит экономить на этих компонентах, так как они играют ключевую роль в процессе зажигания и общей эффективности двигателя.

4. Совместимость с катушками зажигания: При замене свечей необходимо также обратить внимание на катушки зажигания. Они должны быть совместимы с выбранными свечами. Неправильная комбинация может привести к ухудшению работы двигателя, увеличению расхода топлива и даже повреждению системы зажигания. Рекомендуется использовать катушки, которые соответствуют спецификациям вашего автомобиля.

5. Проверка состояния: Перед покупкой свечей и катушек зажигания стоит проверить их состояние. Если старые свечи имеют нагар, трещины или другие повреждения, это может быть признаком проблем в системе зажигания. Аналогично, катушки зажигания не должны иметь видимых повреждений, коррозии или следов перегрева. Регулярная проверка этих компонентов поможет избежать неожиданных поломок и обеспечит стабильную работу двигателя.

6. Условия эксплуатации: Условия, в которых эксплуатируется автомобиль, также влияют на выбор свечей и катушек зажигания. Если автомобиль используется в условиях частых холодных запусков, то стоит выбирать свечи с хорошими характеристиками для холодного пуска. В условиях высоких температур и нагрузок лучше использовать более устойчивые к перегреву модели.

Следуя этим рекомендациям, вы сможете выбрать качественные свечи и катушки зажигания, которые обеспечат надежную работу вашего автомобиля с двигателями ЗМЗ-405, 406 и 409, а также продлят срок службы системы зажигания в целом.
