Регулировка зажигания на ВАЗ 2109 — важная процедура, влияющая на работу двигателя, расход топлива и производительность автомобиля. Правильная настройка зажигания предотвращает проблемы с запуском, снижает выбросы и увеличивает срок службы двигателя. В статье рассмотрим способы регулировки зажигания для карбюраторных и инжекторных моделей ВАЗ 2109, что позволит вам самостоятельно выполнить эту процедуру и сэкономить на сервисе.

Регулировка электронного зажигания на инжекторе

Если ваш автомобиль оснащен инжектором и вы заметили признаки преждевременного зажигания, имейте в виду, что все инжекторы имеют электронный модуль. Это означает, что для настройки и регулировки момента искры на свечах зажигания необходимо программирование блока управления. Для выполнения этой процедуры потребуется специализированное программное обеспечение. Поэтому владельцам автомобилей «девятка» с инжектором рекомендуется обращаться в сервисные центры для регулировки модуля.

Регулировка стробоскопом

Настроить неисправность модуля можно иным способом, используя стробоскоп. В этом случае регулировка выполняется на холостых оборотах двигателя с карбюратором. Важно, чтобы обороты коленвала находились в диапазоне от 820 до 900 об/мин. Многие эксперты считают этот метод наиболее точным!

Как настроить карбюратор 2109 с помощью стробоскопа:

1. Как уже упоминалось, частота оборотов не должна превышать 900. Если этот показатель выходит за пределы, потребуется отрегулировать соотношение топливно-воздушной смеси.
2. Далее необходимо отключить вакуумный патрубок от штуцера, после чего двигатель следует заглушить. Важно также устранить просвет в вакуумном патрубке.

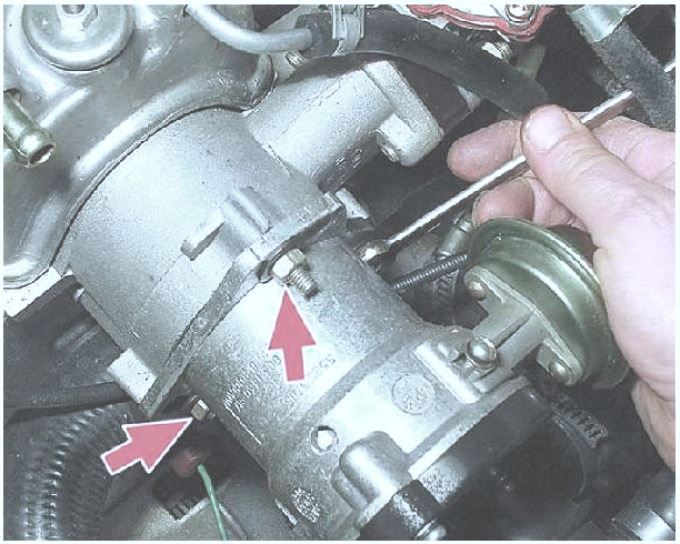

3. Если просвет отсутствует, следующим шагом станет откручивание трех гаек, фиксирующих распределитель-прерыватель.
4. Затем нужно извлечь резиновую пробку из картера коробки передач, за которой находится смотровое отверстие маховика. Также отсоедините кабель первого цилиндра от крышки распредвала.
5. Теперь подключите стробоскоп — он должен быть подсоединен вместо отключенного кабеля и к аккумуляторной батарее. После запуска двигателя устройство начнет отправлять сигналы в такт работе маховика. Вам нужно вращать распредвал до тех пор, пока метка не совпадет с отметкой на маховике. После установки метки с подключенным стробоскопом ее следует зафиксировать. Чтобы убедиться в правильности установки метки, выполните диагностику ее положения. Если риски на маховике и коленвале совпадают, это означает, что настройка зажигания на карбюраторе выполнена успешно (автор видео — Дмитрий).

Выставляем зажигание стробоскопом

Интересные факты

Вот несколько интересных фактов о регулировке зажигания на ВАЗ 2109:

1. Оптимальный угол опережения зажигания: Для ВАЗ 2109 оптимальный угол опережения зажигания составляет около 6-10 градусов до верхней мертвой точки (ВМТ) для бензиновых двигателей. Правильная настройка этого угла может значительно повысить эффективность работы двигателя, улучшить его мощность и снизить расход топлива.

2. Использование стробоскопа: Для точной регулировки зажигания часто используют стробоскоп — специальный прибор, который позволяет визуально определить момент зажигания. Это особенно полезно, так как позволяет избежать ошибок, связанных с субъективной оценкой и слухом.

3. Влияние состояния свечей зажигания: Состояние свечей зажигания напрямую влияет на работу системы зажигания. Если свечи загрязнены или изношены, это может привести к неправильному зажиганию и, как следствие, к потере мощности и увеличению расхода топлива. Регулярная проверка и замена свечей — важный шаг в поддержании оптимальной работы двигателя.

Регулировка зажигания по лампочке

Если ваш стробоскоп не работает или отсутствует, вы можете устранить неисправность коммутатора или другого элемента, требующего регулировки, с помощью обычной лампочки. Неисправность коммутатора часто становится серьезной проблемой для многих. Для выставления момента искры на модуле вам понадобится стандартная лампа на 12 вольт. Процесс заключается в установке момента модуля путем ослабления фиксатора регулятора момента появления искры.

Процедура выполняется следующим образом:

1. Для корректной настройки момента искры на модуле двигателя с карбюратором, с помощью специального ключа проверьте коленчатый вал до совпадения меток. Если у вас нет такого ключа (он должен быть именно специальным), включите четвертую передачу и прокачайте автомобиль до тех пор, пока метки не совпадут.
2. Подключите подготовленную лампу к проводу, который соединяет трамблер с катушкой. Второй провод необходимо подключить к массе.
3. Теперь подключите центральный кабель к массе автомобиля, то есть к кузову. Ослабьте винты фиксации на корпусе трамблера и включите зажигание — если все в порядке, лампа загорится.
4. Далее, чтобы правильно выставить искру на модуле, поворачивайте корпус вправо до тех пор, пока лампа не погаснет. Как только лампа погаснет, начните вращать трамблер влево. Остановитесь, когда лампочка снова загорится. Постарайтесь больше не двигать устройство, просто затяните винты корпуса. Настройка искры на карбюраторе с помощью лампы позволяет решить проблему регулировки самостоятельно, без необходимости приобретать специальный прибор. В принципе, с этой задачей сможет справиться любой автомобилист (автор видео — Наиль Порошин).

Установка зажигания по Лампочке!!!

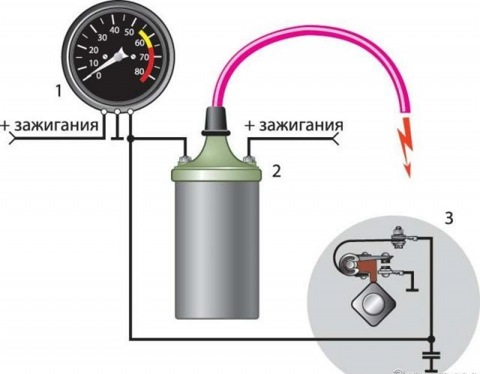

Регулировка по тахометру

Если у вас нет под рукой лампы или стробоскопа, вы можете использовать тахометр для настройки модуля. Для выполнения этой процедуры не нужны специальные знания. Вам потребуется помощник: один человек будет за рулем автомобиля, а другой — вращать трамблер.

Как выполнить настройку с помощью тахометра:

1. Сначала включите зажигание и внимательно следите за стрелкой тахометра.
2. В это время вам или вашему помощнику нужно ослабить винты крепления трамблера и немного повернуть устройство.
3. Когда ключ зажигания будет повернут, стрелка на тахометре должна резко отклониться, а затем вернуться к нулю. В момент, когда стрелка начнет двигаться, зафиксируйте прибор в одном положении. Многие автолюбители сталкиваются с трудностями при выполнении этой настройки — зачастую у них просто не хватает терпения. Эта процедура требует внимательности и настойчивости, и выполнить ее с первого раза бывает довольно сложно.

Проверка зажигания

Как провести проверку корректности выполнения процедуры?

Не стоит проводить эту проверку в гараже — лучше выехать на ровную дорогу.

1. Для начала необходимо разогнаться до скорости 50 км/ч.
2. Затем включите четвертую передачу и полностью нажмите на педаль акселератора.

Если после переключения передачи вы услышите тихие короткие детонации двигателя, значит, вы все сделали верно. Если зажигание установлено слишком поздно, это проявится в отсутствии звуков при увеличении скорости. В случае слишком раннего зажигания, звуки будут довольно громкими.

Видео «Как с помощью мультиметра проверить систему зажигания»

Более подробно о процессе проверки вы можете узнать из видео, представленного ниже (автор видео — Рамиль Абдуллин).

https://youtube.com/watch?v=paXv7wpXmtc

Замена свечей зажигания

Замена свечей зажигания является важным этапом в процессе регулировки зажигания на автомобиле ВАЗ 2109. Свечи зажигания отвечают за воспламенение топливовоздушной смеси в цилиндрах двигателя, и их состояние напрямую влияет на работу мотора. Если свечи изношены или загрязнены, это может привести к проблемам с запуском, нестабильной работе двигателя и увеличенному расходу топлива.

Перед началом замены свечей зажигания убедитесь, что двигатель остыл, чтобы избежать ожогов. Для работы вам понадобятся следующие инструменты: ключ для свечей, отвертка, щетка для очистки и, возможно, новый набор свечей зажигания, если старые требуют замены.

1. Подготовка к замене: Откройте капот и найдите свечи зажигания. Они расположены в головке блока цилиндров. Перед тем как снимать провода, рекомендуется сделать пометку или сфотографировать их расположение, чтобы не перепутать при установке новых свечей.

2. Снятие старых свечей: Аккуратно отсоедините провода от свечей, начиная с самой дальней. Используйте ключ для свечей, чтобы открутить их. Будьте осторожны, чтобы не повредить резьбу в головке блока цилиндров. Если свечи зажигания сильно застряли, можно использовать проникающую смазку.

3. Очистка: Перед установкой новых свечей рекомендуется очистить место установки от грязи и нагара. Используйте щетку для очистки, чтобы удалить все загрязнения. Это поможет избежать попадания грязи в цилиндры при установке новых свечей.

4. Установка новых свечей: Установите новые свечи зажигания, предварительно проверив их зазор. Для ВАЗ 2109 зазор должен составлять 0,7-0,9 мм. Если он отличается, отрегулируйте его с помощью щупа. Вкручивайте свечи вручную, чтобы избежать повреждения резьбы, а затем затяните ключом, соблюдая рекомендуемый момент затяжки.

5. Подключение проводов: После установки свечей аккуратно подключите провода зажигания, следуя ранее сделанным пометкам. Убедитесь, что они надежно закреплены и не имеют повреждений.

6. Проверка работы: После завершения замены свечей зажигания запустите двигатель и дайте ему поработать несколько минут. Обратите внимание на его работу: двигатель должен работать ровно и без перебоев. Если вы заметили какие-либо проблемы, проверьте правильность подключения проводов и состояние новых свечей.

Регулярная замена свечей зажигания поможет поддерживать двигатель в хорошем состоянии и обеспечит его эффективную работу. Рекомендуется проводить эту процедуру каждые 15-20 тысяч километров пробега или по мере необходимости, если возникают проблемы с запуском или работой двигателя.

Проверка и чистка контактной группы распределителя

Перед тем как приступить к регулировке зажигания на ВАЗ 2109, важно убедиться, что контактная группа распределителя зажигания находится в хорошем состоянии. Неправильная работа контактной группы может привести к сбоям в зажигании и ухудшению работы двигателя. Поэтому проверка и чистка контактной группы являются важными этапами подготовки к регулировке.

Для начала необходимо снять крышку распределителя зажигания. Для этого открутите винты, крепящие крышку, и аккуратно снимите её, стараясь не повредить провода. После снятия крышки вы увидите контактную группу, состоящую из двух контактов: подвижного и неподвижного.

Первым делом проверьте состояние контактов. Они должны быть чистыми и без видимых повреждений. Если на контактах есть нагар или коррозия, это может привести к плохому контакту и сбоям в работе двигателя. Для очистки контактов используйте мелкозернистую наждачную бумагу или специальную щетку для контактов. Будьте осторожны, чтобы не повредить поверхность контактов.

После очистки контактов проверьте их зазор. Зазор между контактами должен быть в пределах 0,4-0,5 мм. Если зазор слишком мал или велик, это также может негативно сказаться на работе зажигания. Для регулировки зазора используйте специальный щуп. Если необходимо увеличить зазор, аккуратно отогните подвижный контакт, а если уменьшить — подогните его.

После проверки и чистки контактной группы, убедитесь, что все соединения надежно закреплены, и провода не имеют повреждений. Установите крышку распределителя на место, убедившись, что она плотно прилегает и не имеет зазоров. Закрепите её винтами.

Теперь, когда контактная группа распределителя зажигания проверена и очищена, можно переходить к следующему этапу регулировки зажигания. Правильная работа контактной группы обеспечит стабильное зажигание и улучшит общую производительность двигателя вашего автомобиля.

Настройка угла опережения зажигания

является важным этапом в обслуживании автомобиля ВАЗ 2109. Правильный угол зажигания обеспечивает оптимальную работу двигателя, улучшает его мощность и экономичность, а также снижает уровень выбросов. В этой части статьи мы рассмотрим, как правильно отрегулировать угол опережения зажигания на вашем автомобиле.

Перед началом работы убедитесь, что у вас есть все необходимые инструменты: ключи, отвертки, тахометр (или стробоскоп), а также руководство по эксплуатации вашего автомобиля для справки по техническим характеристикам.

Первым шагом является подготовка автомобиля. Убедитесь, что двигатель прогрет до рабочей температуры. Это важно, так как холодный двигатель может давать неточные показания. Также проверьте уровень масла и состояние свечей зажигания. Если свечи изношены или загрязнены, их необходимо заменить.

Далее, необходимо найти метки на шкиве коленчатого вала и на корпусе двигателя. Обычно на шкиве есть метка «0» (ноль), которая соответствует верхней мертвой точке (ВМТ) первого цилиндра. Поворачивая коленчатый вал, найдите эту метку и установите ее в соответствии с меткой на корпусе двигателя.

Теперь, когда вы установили двигатель в положение ВМТ, необходимо проверить текущее значение угла опережения зажигания. Для этого используйте тахометр или стробоскоп. Подключите тахометр к системе зажигания и запустите двигатель. Убедитесь, что он работает на холостом ходу. На тахометре вы сможете увидеть текущие обороты двигателя, а с помощью стробоскопа — угол зажигания.

Сравните полученные данные с рекомендованными значениями, указанными в руководстве по эксплуатации. Обычно для ВАЗ 2109 угол опережения зажигания на холостом ходу должен составлять 6-10 градусов до ВМТ. Если значение отличается, необходимо произвести регулировку.

Регулировка угла опережения зажигания осуществляется с помощью специального винта на распределителе зажигания. Поверните винт в нужную сторону: если необходимо увеличить угол, поворачивайте в сторону, противоположную часовой стрелке, и наоборот. После каждой регулировки снова проверьте угол зажигания с помощью тахометра или стробоскопа.

После достижения нужного значения угла опережения зажигания, убедитесь, что все крепления надежно затянуты, и проведите тест-драйв автомобиля. Обратите внимание на работу двигателя: он должен работать ровно, без перебоев и посторонних звуков. Также проверьте расход топлива и динамику разгона.

Регулярная проверка и настройка угла опережения зажигания помогут поддерживать ваш ВАЗ 2109 в хорошем техническом состоянии и продлить срок службы двигателя. Не забывайте, что при любых сомнениях лучше обратиться к специалистам, чтобы избежать возможных проблем с автомобилем.
