В статье рассмотрим работу датчиков инжекторных и карбюраторных двигателей автомобилей ВАЗ, а также представим таблицу типовых параметров для лучшего понимания их функционирования. Знание характеристик и принципов работы этих датчиков важно для диагностики и обслуживания автомобилей, что позволяет выявлять неисправности и поддерживать производительность двигателя. Также предоставим информацию о проверке и замене датчиков, что будет полезно как опытным автолюбителям, так и новичкам.

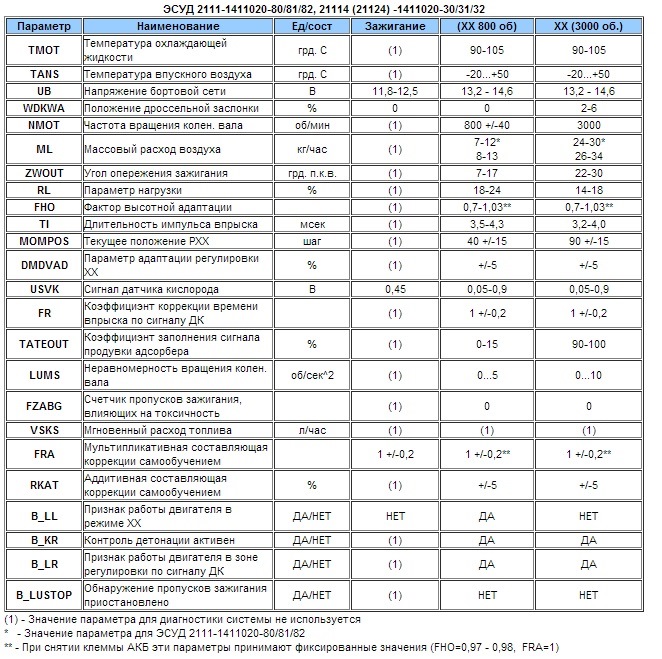

Типовые параметры работы инжекторных моторов ВАЗ

Проверка датчиков автомобилей ВАЗ обычно проводится при выявлении различных проблем в работе контроллеров. Для эффективной диагностики важно быть в курсе возможных неисправностей датчиков ВАЗ, что поможет оперативно и корректно провести проверку устройства и при необходимости заменить его. Далее вы узнаете, как проверить основные датчики ВАЗ и какие шаги предпринять для их замены.

Особенности, диагностика и замена элементов систем впрыска на ВАЗовских авто

Ниже рассмотрим основные контроллеры!

Интересные факты

Вот несколько интересных фактов о работе датчиков инжекторных и карбюраторных двигателей ВАЗ, а также о типовых параметрах:

1. Разные системы управления: Инжекторные двигатели ВАЗ используют электронную систему управления, которая включает в себя множество датчиков (например, датчик температуры охлаждающей жидкости, датчик массового расхода воздуха и др.), что позволяет более точно регулировать подачу топлива и воздуха. В отличие от этого, карбюраторные двигатели работают на основе механических принципов, где смесь топлива и воздуха формируется в карбюраторе, что делает их менее эффективными в плане экономии топлива и выбросов.

2. Типовые параметры: В таблицах типовых параметров для инжекторных двигателей ВАЗ можно найти такие показатели, как время открытия форсунок, давление топлива и угол опережения зажигания. Эти параметры критически важны для оптимизации работы двигателя и достижения максимальной мощности и экономичности. Например, давление топлива для инжекторных двигателей обычно составляет 3-4 атмосферы, в то время как для карбюраторных двигателей это значение значительно ниже.

3. Адаптация к условиям эксплуатации: Современные инжекторные двигатели ВАЗ могут автоматически адаптироваться к различным условиям эксплуатации благодаря использованию датчиков. Например, датчик кислорода в выхлопной системе позволяет системе управления двигателем корректировать состав топливовоздушной смеси в зависимости от содержания кислорода в выхлопных газах, что улучшает эффективность сгорания и снижает выбросы. В карбюраторных двигателях такая адаптация невозможна, что делает их менее универсальными.

Холла

Существует несколько способов проверки датчика Холла на автомобилях ВАЗ:

1. Можно использовать исправное устройство для диагностики, установив его вместо оригинального. Если после замены проблемы с работой двигателя исчезли, это указывает на неисправность регулятора.
2. С помощью мультиметра можно проверить напряжение на выводах контроллера. В нормальном состоянии оно должно находиться в диапазоне от 0.4 до 11 вольт.

Процесс замены датчика описан на примере модели 2107 и включает следующие шаги:

1. Сначала необходимо снять распределительное устройство, открутив его крышку.
2. Затем следует демонтировать бегунок, потянув его немного вверх.
3. Удалите крышку и открутите болт, который удерживает штекер.
4. Также нужно открутить болты, фиксирующие пластину контроллера, а затем снять винты, крепящие вакуум-корректор.
5. Далее, снимите стопорное кольцо и извлеките тягу вместе с корректором.
6. Для отсоединения проводов потребуется раздвинуть зажимы.
7. Вытяните опорную пластину, после чего открутите несколько болтов и снимите контроллер. Установка нового контроллера производится в обратном порядке (автор видео — Андрей Грязнов).

Замена датчика Холла ВАЗ классика, НИВА

Скорости

О неисправности данного регулятора могут свидетельствовать следующие признаки:

• На холостом ходу наблюдаются колебания оборотов двигателя, что может привести к неожиданному отключению мотора, если водитель не нажимает на акселератор;
• Стрелка спидометра показывает нестабильные значения, а устройство может полностью выйти из строя;
• Наблюдается увеличение расхода топлива;
• Сила двигателя заметно уменьшилась.

Контроллер располагается на трансмиссии. Для его замены потребуется поднять колесо на домкрате, отключить провода питания и снять регулятор.

Уровня топлива

Датчик уровня топлива ВАЗ, также известный как ДУТ, предназначен для определения оставшегося объема бензина в топливном баке. Этот датчик установлен в одном корпусе с бензонасосом. При его неисправности показания на приборной панели могут оказаться неверными.

Процесс замены датчика выглядит следующим образом (на примере модели 2110):

1. Начните с отключения аккумулятора и снятия заднего сиденья автомобиля. Используя крестообразную отвертку, выкрутите болты, которые удерживают люк бензонасоса, и снимите крышку.
2. Далее отсоедините все провода, идущие к разъему. Также необходимо убрать все патрубки, подключенные к топливному насосу.
3. Затем открутите гайки, которые фиксируют прижимное кольцо. Если гайки заржавели, перед их откручиванием обработайте их жидкостью WD-40.
4. После этого выкрутите болты, которые крепят сам датчик уровня топлива. Из корпуса насоса извлеките направляющие, при этом аккуратно отогните крепления с помощью отвертки.
5. На последнем этапе снимите крышку, что даст вам доступ к ДУТ. Замените контроллер, а сборка насоса и остальных компонентов осуществляется в обратном порядке.

Фотогалерея «Меняем ДУТ своими руками»

Холостого хода

Если датчик холостого хода на автомобилях ВАЗ выходит из строя, это может привести к ряду неприятностей:

• нестабильные обороты двигателя, особенно при включении дополнительных электрических приборов — фар, обогревателя, аудиосистемы и т.д.;
• двигатель может начать работать с перебоями;
• при включении центральной передачи мотор может заглохнуть;
• в некоторых случаях неисправность РХХ вызывает вибрации кузова;
• на приборной панели может загореться индикатор Check, хотя это происходит не всегда.

Для устранения неисправности датчика холостого хода ВАЗ его можно либо очистить, либо заменить. Это устройство располагается напротив троса, который соединен с педалью акселератора, в частности, на дроссельной заслонке.

Датчик холостого хода ВАЗ крепится с помощью нескольких болтов:

1. Для начала необходимо отключить зажигание и аккумулятор.
2. Затем следует извлечь разъем, отключив провода, которые к нему подсоединены.
3. Далее с помощью отвертки откручиваются болты и извлекается РХХ. Если контроллер приклеен, потребуется снять дроссельный узел и отключить устройство, действуя при этом осторожно (автор видео — канал Ovsiuk).

https://youtube.com/watch?v=n_LxWHJEeo0

Коленвала

ВАЗ применяется для синхронизации функционирования систем подачи топлива и зажигания. Диагностику датчика положения коленчатого вала (ДПКВ) можно провести несколькими способами.

Как это сделать:

1. Для первого метода вам потребуется омметр. В этом случае сопротивление обмотки должно находиться в диапазоне 550-750 Ом. Если результаты проверки немного отличаются от указанных значений, это не является критичным. Замена ДПКВ необходима только в случае значительных отклонений.
2. Второй метод диагностики требует вольтметра, трансформаторного устройства и измерителя индуктивности. Измерение сопротивления следует проводить при комнатной температуре. При измерении индуктивности оптимальные значения должны составлять от 200 до 4000 миллигенри. С помощью мегаомметра измеряется сопротивление питания обмотки устройства при 500 вольт. Если ДПКВ в исправном состоянии, полученные значения не должны превышать 20 Мом.

Для замены ДПКВ выполните следующие шаги:

1. Сначала отключите зажигание и извлеките разъем устройства.
2. Затем с помощью гаечного ключа на 10 открутите крепления анализатора и снимите сам регулятор.
3. После этого установите новое работоспособное устройство.
4. Если вы меняете регулятор, убедитесь, что он установлен в первоначальное положение (автор видео о замене ДПКВ — канал «В гараже у Сандро»).

Замена датчика положения коленвала на ВАЗ 2110, Калине, Гранте, Приоре, 2112 и 2114

Лямбда-зонд

Лямбда-зонд на автомобилях ВАЗ — это устройство, которое отвечает за измерение содержания кислорода в выхлопных газах. Полученные данные помогают блоку управления корректно регулировать соотношение воздуха и топлива, необходимое для формирования оптимальной горючей смеси. Устройство устанавливается на приемной трубе глушителя, в нижней части.

Процесс замены лямбда-зонда включает следующие шаги:

1. В первую очередь отключите аккумулятор.
2. Затем найдите разъем проводки, который соединяет жгут с лямбда-зондом и подключается к колодке. Отсоедините этот штекер.
3. После того как второй контакт будет отключен, перейдите к первому, который находится в приемной трубе. С помощью гаечного ключа нужного размера открутите гайку, удерживающую регулятор.
4. Удалите старый лямбда-зонд и установите новый.

Видео «Вкратце о замене датчика распредвала на ВАЗе»

Более подробно о местоположении датчика распредвала ВАЗ и процессе его замены в условиях гаража вы сможете узнать из видео, представленного ниже (автор ролика — Vitashka Ronin).

Меняем датчик положения распредвала на ваз 2112 8 кл

Типовые параметры работы карбюраторных моторов ВАЗ

Карбюраторные двигатели ВАЗ, несмотря на свою устаревшую конструкцию по сравнению с инжекторными, все еще широко используются в различных автомобилях, особенно в старых моделях. Основной задачей карбюратора является смешивание воздуха с топливом в нужных пропорциях для обеспечения эффективного сгорания в цилиндрах двигателя. Рассмотрим типовые параметры работы карбюраторных моторов ВАЗ, которые влияют на их производительность и экономичность.

1. Состав топливной смеси: В карбюраторных двигателях соотношение воздуха и топлива в смеси варьируется в зависимости от режима работы. В идеальных условиях это соотношение составляет около 14,7:1 (воздух к топливу по массе). Однако в реальных условиях оно может изменяться, что влияет на мощность и расход топлива.

2. Давление в карбюраторе: Давление в карбюраторе должно быть оптимальным для обеспечения стабильной работы двигателя. Обычно оно находится в пределах 0,2-0,4 атм. При слишком низком давлении смесь будет бедной, что приведет к потере мощности, а при слишком высоком — к обогащению смеси и увеличению расхода топлива.

3. Температура двигателя: Рабочая температура карбюраторного двигателя ВАЗ составляет около 80-90 градусов Цельсия. При низких температурах происходит ухудшение испарения топлива, что может привести к затруднениям в запуске и нестабильной работе на холостом ходу.

4. Уровень топлива в поплавковой камере: Уровень топлива в поплавковой камере карбюратора должен поддерживаться на определенном уровне (обычно 5-10 мм ниже края поплавка). Неправильный уровень может привести к переобогащению или недостаточному обогащению смеси, что негативно скажется на работе двигателя.

5. Холостой ход: Параметры холостого хода карбюраторного двигателя ВАЗ должны быть настроены так, чтобы обеспечить стабильную работу на низких оборотах. Обычно это достигается за счет регулировки винта холостого хода и настройки воздушной заслонки. Оптимальные обороты холостого хода составляют 800-1000 об/мин.

6. Углы опережения зажигания: Углы опережения зажигания также играют важную роль в работе карбюраторных двигателей. Оптимальные значения угла опережения зависят от типа двигателя и условий эксплуатации, но в большинстве случаев они находятся в диапазоне 5-15 градусов до ВМТ (верхней мертвой точки).

7. Расход топлива: Средний расход топлива карбюраторных двигателей ВАЗ составляет около 8-12 литров на 100 км в смешанном цикле. Этот показатель может варьироваться в зависимости от состояния двигателя, качества топлива и стиля вождения.

Таким образом, понимание типовых параметров работы карбюраторных моторов ВАЗ позволяет не только оптимизировать их эксплуатацию, но и проводить своевременное обслуживание и диагностику, что в конечном итоге способствует увеличению срока службы двигателя и улучшению его характеристик.

Сравнительный анализ систем впрыска и карбюрации на ВАЗ

Системы впрыска и карбюрации на автомобилях ВАЗ имеют свои уникальные особенности, которые влияют на работу двигателя, его мощность, экономичность и экологические характеристики. В данном разделе мы проведем сравнительный анализ этих двух систем, рассматривая их основные параметры и характеристики.

Принцип работы

Карбюраторная система работает на основе механического смешивания топлива с воздухом, что происходит в карбюраторе. Воздушный поток создает разрежение, которое засасывает топливо из камеры, обеспечивая необходимую пропорцию для сгорания. В отличие от этого, инжекторная система использует электронное управление для точного впрыска топлива в цилиндры двигателя. Это позволяет более точно регулировать соотношение воздух-топливо, что в свою очередь улучшает эффективность сгорания.

Эффективность и мощность

Инжекторные двигатели, как правило, обеспечивают более высокую мощность и крутящий момент на низких оборотах по сравнению с карбюраторными. Это связано с тем, что инжекторные системы могут более точно дозировать количество топлива, что позволяет избежать переобогащения или недобогащения смеси. В результате, инжекторные двигатели обычно имеют лучшую динамику разгона и более высокую максимальную мощность.

Экономичность

С точки зрения экономичности, инжекторные системы также выигрывают. Они обеспечивают более низкий расход топлива благодаря точному контролю над впрыском. В то время как карбюраторы могут быть менее эффективными, особенно при изменении условий эксплуатации, инжекторы адаптируются к различным режимам работы двигателя, что позволяет снизить расход топлива и выбросы вредных веществ.

Обслуживание и настройка

Карбюраторные системы требуют регулярной настройки и обслуживания, включая чистку и регулировку карбюратора, что может быть трудоемким процессом. Инжекторные системы, в свою очередь, требуют меньше обслуживания, однако могут потребовать диагностики и замены датчиков, что также может быть затратным. Тем не менее, современные инжекторные системы часто оснащены самодиагностикой, что упрощает процесс выявления неисправностей.

Экологические аспекты

С точки зрения экологии, инжекторные двигатели имеют явное преимущество. Они обеспечивают более полное сгорание топлива, что приводит к снижению выбросов углекислого газа и других вредных веществ. Карбюраторные системы, особенно старого образца, могут иметь более высокие уровни выбросов, что делает их менее предпочтительными с точки зрения соблюдения современных экологических норм.

Заключение

Таким образом, инжекторные и карбюраторные системы имеют свои плюсы и минусы. Инжекторные двигатели предлагают более высокую эффективность, мощность и меньший расход топлива, в то время как карбюраторные системы могут быть проще в обслуживании и настройке. Выбор между этими системами зависит от конкретных потребностей и предпочтений владельца автомобиля, а также от условий эксплуатации.

Рекомендации по обслуживанию и настройке датчиков на ВАЗ

Обслуживание и настройка датчиков инжекторных и карбюраторных двигателей ВАЗ являются важными аспектами, которые напрямую влияют на производительность и надежность автомобиля. Правильная работа датчиков обеспечивает оптимальную работу двигателя, что, в свою очередь, способствует снижению расхода топлива и уменьшению выбросов вредных веществ в атмосферу.

Для начала, необходимо регулярно проверять состояние датчиков. Это включает в себя визуальный осмотр на наличие механических повреждений, коррозии или загрязнений. Особенно важно следить за состоянием проводки и разъемов, так как они могут стать причиной неправильной работы датчиков из-за окисления или повреждений.

При обслуживании инжекторных двигателей стоит обратить внимание на следующие ключевые датчики:

• Датчик температуры охлаждающей жидкости (ДТОЖ): его правильная работа обеспечивает точное определение температуры двигателя, что критично для корректной работы системы впрыска. Рекомендуется проверять его сопротивление и чистить контакты.
• Датчик массового расхода воздуха (ДМРВ): этот датчик отвечает за измерение объема воздуха, поступающего в двигатель. Необходимо следить за его чистотой и при необходимости проводить калибровку.
• Датчик положения дроссельной заслонки (ДПДЗ): его настройка влияет на работу системы управления двигателем. Рекомендуется проверять его на наличие заеданий и корректировать положение при необходимости.

Для карбюраторных двигателей также важны определенные параметры, которые необходимо контролировать:

• Датчик уровня топлива: его правильная работа обеспечивает точное отображение уровня топлива в баке. Регулярная проверка и чистка контактов помогут избежать ошибок в показаниях.
• Датчик температуры воздуха: этот датчик влияет на настройку карбюратора. Рекомендуется проверять его работоспособность и при необходимости заменять.

Настройка датчиков должна проводиться с учетом рекомендаций производителя. Для этого необходимо использовать специализированное оборудование, такое как диагностические сканеры, которые позволяют точно определить параметры работы датчиков и выявить возможные неисправности. Важно помнить, что неправильная настройка может привести к ухудшению работы двигателя и увеличению расхода топлива.

Кроме того, следует учитывать, что многие датчики имеют свой срок службы. Поэтому, если датчик работает некорректно, его лучше заменить, чем пытаться отремонтировать. Замена датчиков должна проводиться с использованием оригинальных запчастей, чтобы избежать проблем с совместимостью и надежностью.

В заключение, регулярное обслуживание и правильная настройка датчиков инжекторных и карбюраторных двигателей ВАЗ являются залогом долговечной и эффективной работы автомобиля. Следуя рекомендациям по обслуживанию, владельцы автомобилей смогут значительно продлить срок службы своих транспортных средств и обеспечить их надежную работу.
