Современные двигатели внутреннего сгорания имеют сложные системы подачи топлива, которые критически влияют на их эффективность и производительность. В этой статье рассмотрим инжекторные системы впрыска, их основные элементы и принципы работы, а также виды бензиновых и дизельных систем. Понимание этих технологий поможет читателям в выборе и обслуживании автомобилей, а также в оценке влияния систем впрыска на экономичность и экологичность двигателей.

Общие сведения

В большинстве случаев системы впрыска имеют много общего, однако ключевое отличие может заключаться в процессе формирования топливной смеси.

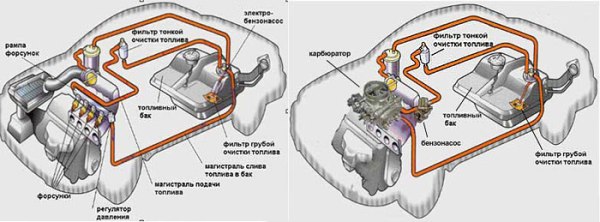

Основные компоненты топливных систем, независимо от того, идет речь о бензиновых или дизельных двигателях:

1. Топливный бак, который служит для хранения горючего. Он представляет собой резервуар, оборудованный насосом и фильтром, который очищает топливо от загрязнений.
2. Топливные магистрали, состоящие из трубок и шлангов, предназначены для транспортировки топлива из бака к двигателю.
3. Узел формирования смеси, который отвечает за создание горючей смеси и ее подачу в цилиндры в соответствии с рабочими циклами двигателя.
4. Управляющий модуль. Этот элемент используется в инжекторных моторах для контроля различных датчиков, клапанов и форсунок.
5. Насос. В современных автомобилях чаще всего применяются погружные насосы. Это компактные электромоторы, соединенные с жидкостным насосом. Смазка насоса осуществляется за счет топлива. Если уровень горючего в баке опустится ниже пяти литров, это может привести к повреждению мотора.

Особенности топливного оборудования

Для снижения загрязнения окружающей среды отработанными газами автомобили оснащаются каталитическими нейтрализаторами. Однако со временем стало очевидно, что их эффективность оправдана лишь при условии качественного образования горючей смеси в двигателе. Если в процессе формирования смеси возникают отклонения, то работа катализатора значительно ухудшается. В связи с этим производители автомобилей начали заменять карбюраторы на инжекторы. Тем не менее, и их эффективность оставляла желать лучшего.

С целью автоматической корректировки параметров в систему был внедрен управляющий модуль. При наличии каталитического нейтрализатора и кислородного датчика, а также блока управления, показатели работы системы становятся довольно впечатляющими.

К числу преимуществ таких систем можно отнести:

1. Повышение эксплуатационных характеристик двигателя. При корректной работе мощность может превышать заявленные производителем значения на 5%.
2. Улучшение динамических свойств автомобиля. Инжекторные двигатели обладают высокой чувствительностью к изменениям нагрузки, что позволяет им самостоятельно регулировать состав горючей смеси.
3. Правильно сбалансированная горючая смесь существенно снижает как объем, так и токсичность выхлопных газов.
4. Инжекторные двигатели, как показала практика, обеспечивают надежный запуск в любых погодных условиях, в отличие от карбюраторов. Исключение составляют лишь экстремально низкие температуры, такие как -40 градусов (автор видео — Сергей Морозов).

https://youtube.com/watch?v=z1kUIdUFAPo

Интересные факты

Вот несколько интересных фактов о системах подачи топлива современных двигателей внутреннего сгорания:

1. Прямой впрыск: Современные двигатели часто используют систему прямого впрыска топлива, при которой топливо подается непосредственно в камеру сгорания под высоким давлением. Это позволяет достичь более полного сгорания, улучшить эффективность и снизить выбросы вредных веществ. Прямой впрыск также способствует повышению мощности двигателя и улучшению его отклика на нажатие педали акселератора.

2. Системы с изменяемой геометрией впускного коллектора: Некоторые современные двигатели оснащены системами, которые изменяют форму и объем впускного коллектора в зависимости от оборотов двигателя и нагрузки. Это позволяет оптимизировать подачу воздуха и топлива, что улучшает характеристики работы двигателя на разных режимах, повышая его мощность и экономичность.

3. Турбонаддув и комбинированные системы подачи: В последние годы наблюдается рост популярности турбонаддува, который позволяет увеличить мощность двигателя без значительного увеличения его объема. Современные двигатели могут сочетать в себе различные системы подачи топлива, такие как комбинированный впрыск (прямой и распределенный), что позволяет добиться оптимального баланса между мощностью, экономичностью и экологичностью.

Устройство инжекторной системы подачи топлива

Теперь предлагаем вам ознакомиться с устройством инжекторной системы питания (СПТ). Все современные двигатели оснащены форсунками, количество которых соответствует числу цилиндров. Эти элементы соединяются между собой с помощью рампы. Топливо в форсунках находится под низким давлением, создаваемым насосом. Объем подаваемого топлива зависит от времени открытия форсунки, что контролируется управляющим модулем.

Для корректной работы блок управления получает данные от различных датчиков и контроллеров, расположенных в разных частях автомобиля. Рассмотрим основные устройства:

1. Расходомер (ДМРВ). Его основная функция заключается в измерении количества воздуха, поступающего в цилиндры двигателя. В случае неисправности этого устройства блок управления игнорирует его показания и использует стандартные данные из таблиц для формирования топливной смеси.
2. ДПДЗ — датчик положения дросселя. Он отражает нагрузку на двигатель, которая зависит от положения дроссельной заслонки, оборотов двигателя и циклического наполнения.
3. ДТОЖ — датчик температуры охлаждающей жидкости. Этот контроллер позволяет управлять вентилятором, а также регулировать подачу топлива и зажигания. Блок управления корректирует свои действия на основе данных от ДТОЖ.
4. ДПКВ — датчик положения коленвала. Его задача заключается в синхронизации работы всей системы питания. Устройство отслеживает не только обороты двигателя, но и положение коленвала в данный момент. Это устройство относится к критически важным контроллерам, и его неисправность может сделать автомобиль непригодным для эксплуатации.
5. Лямбда-зонд. Он предназначен для измерения содержания кислорода в выхлопных газах. Данные от этого устройства поступают в управляющий модуль, который на их основе корректирует состав топливной смеси (автор видео — Avto-Blogger.ru).

Системы впрыска или подачи топлива — разновидности, устройство. Просто о сложном

Виды систем впрыска на бензиновых ДВС

Что такое Джетроник и какие существуют виды систем впрыска топлива (СПТ) для бензиновых двигателей?

Давайте подробнее рассмотрим различные типы:

1. СПТ с центральным впрыском. В этой системе подача бензина осуществляется через одну форсунку, расположенную во впускном коллекторе. Такие системы также называют моно-впрыском. В современных автомобилях они практически не встречаются, так как устарели. К преимуществам таких систем можно отнести простоту в использовании и высокую надежность. Однако у них есть и недостатки: низкая экологичность двигателя и повышенный расход топлива.

2. СПТ с распределенным впрыском, известный как К-Джетроник. В этой системе бензин подается на каждый цилиндр отдельно, и форсунки расположены непосредственно на них. Смесь топлива формируется во впускном коллекторе. На сегодняшний день большинство двигателей оснащены именно такими системами. Их главные плюсы — высокая экологичность, разумный расход бензина и умеренные требования к качеству топлива.

3. Система с непосредственным впрыском. Этот тип считается одним из самых современных и совершенных. Принцип работы заключается в прямом впрыске бензина в цилиндр. Исследования показывают, что такие системы позволяют достичь оптимального состава топливовоздушной смеси на всех режимах работы двигателя, что значительно улучшает процесс сгорания и повышает эффективность работы ДВС, а также его мощность. Кроме того, они способствуют снижению объема отработанных газов. Однако стоит отметить, что такие системы имеют свои недостатки, включая более сложную конструкцию и высокие требования к качеству бензина.

4. СПТ с комбинированным впрыском. Этот вариант представляет собой сочетание распределенного и непосредственного впрыска. Обычно он применяется для уменьшения выбросов токсичных веществ и отработанных газов, что способствует повышению экологичности двигателя.

5. Система L-Джетроник также использовалась в бензиновых двигателях. Это система парного впрыска топлива.

Фотогалерея «Разновидности бензиновых систем»

Виды систем впрыска дизельных ДВС

Основные типы систем подачи топлива (СПТ) в дизельных двигателях:

1. Насос-форсунки. Эти СПТ предназначены для подачи и последующего впрыска образованной эмульсии под высоким давлением с использованием насос-форсунок. Главной особенностью таких систем является то, что насос-форсунки выполняют функции как создания давления, так и непосредственного впрыска. Однако у них есть и свои недостатки, в частности, это насос, который оснащен специальным приводом постоянного типа от распределительного вала двигателя. Этот элемент не может быть отключен, что приводит к увеличенному износу всей конструкции.

2. Из-за указанного недостатка многие производители предпочитают системы типа Common Rail или аккумуляторного впрыска. Этот вариант считается более современным для многих дизельных двигателей. Название СПТ происходит от использования топливной рампы — ключевого элемента конструкции. Рампа служит для подачи топлива ко всем форсункам. В данном случае подача горючего осуществляется от самой рампы, которая может называться аккумулятором высокого давления.
   Процесс подачи топлива проходит в три этапа — предварительный, основной и дополнительный. Такое распределение позволяет уменьшить шум и вибрации во время работы двигателя, а также повысить его эффективность, особенно в процессе воспламенения смеси. Кроме того, это также способствует снижению объема вредных выбросов в атмосферу.

Независимо от типа СПТ, дизельные двигатели управляются с помощью электронных или механических систем. В механических системах устройства контролируют уровень давления и объем компонентов смеси, а также момент впрыска. Электронные системы, в свою очередь, обеспечивают более эффективное управление работой двигателя.

Видео «Управление системой впрыска топлива»

Управление работой СПТ осуществляется по определенной методике, которую наглядно демонстрирует видео, представленное ниже. Автором этого ролика является Михаил Нестеров.

Управление системой впрыска топлива

Сравнение систем подачи топлива для бензиновых и дизельных двигателей

Системы подачи топлива для бензиновых и дизельных двигателей имеют ряд ключевых различий, обусловленных особенностями их работы и конструктивными характеристиками. Важно понимать, что бензиновые и дизельные двигатели функционируют на разных принципах, что напрямую влияет на выбор и конструкцию систем подачи топлива.

Бензиновые двигатели, как правило, используют системы впрыска, которые могут быть как карбюраторными, так и инжекторными. Карбюраторные системы работают на основе механического смешивания топлива с воздухом, что может привести к неравномерному распределению смеси и потере эффективности. Современные бензиновые двигатели чаще всего оснащены инжекторами, которые обеспечивают более точный контроль над количеством подаваемого топлива и его распылением. Инжекторные системы могут быть как многоточечными, так и прямыми, что позволяет оптимизировать процесс сгорания и повысить мощность двигателя.

В отличие от бензиновых, дизельные двигатели используют систему впрыска, основанную на принципе непосредственного впрыска. В таких системах топливо подается под высоким давлением непосредственно в камеру сгорания, что обеспечивает более полное сгорание и, как следствие, более высокую эффективность. Дизельные системы впрыска могут быть как механическими, так и электронными. Электронные системы впрыска, такие как Common Rail, позволяют более точно регулировать подачу топлива, что значительно улучшает характеристики двигателя, снижает уровень выбросов и повышает экономичность.

Одним из ключевых аспектов, отличающих системы подачи топлива для бензиновых и дизельных двигателей, является способ управления подачей топлива. В бензиновых двигателях управление осуществляется в основном через дроссельную заслонку и датчики, которые контролируют состав смеси. В дизельных двигателях управление подачей топлива осуществляется через систему управления, которая учитывает множество параметров, таких как температура двигателя, нагрузка и скорость, что позволяет оптимизировать процесс впрыска.

Также стоит отметить, что системы подачи топлива для дизельных двигателей требуют более сложной конструкции и материалов, способных выдерживать высокие давления и температуры. Это связано с тем, что дизельное топливо впрыскивается под давлением, достигающим 2000 бар и более, что требует использования высококачественных насосов и форсунок.

В заключение, можно сказать, что системы подачи топлива для бензиновых и дизельных двигателей имеют свои уникальные особенности и преимущества. Бензиновые двигатели, как правило, более просты в конструкции и легче в обслуживании, в то время как дизельные двигатели обеспечивают большую мощность и экономичность, но требуют более сложных и дорогих систем подачи топлива. Выбор между этими системами зависит от конкретных требований и условий эксплуатации транспортного средства.

Тенденции и инновации в системах подачи топлива

Современные системы подачи топлива для двигателей внутреннего сгорания (ДВС) продолжают эволюционировать, адаптируясь к требованиям экологической безопасности, экономии топлива и повышения мощности. В последние годы наблюдается ряд ключевых тенденций и инноваций, которые значительно влияют на проектирование и функционирование этих систем.

Одной из наиболее заметных тенденций является переход к более эффективным и точным системам впрыска. Традиционные карбюраторы постепенно уступают место электронным системам впрыска (EFI), которые обеспечивают более точное дозирование топлива в зависимости от условий работы двигателя. Это позволяет не только повысить мощность и эффективность, но и снизить уровень выбросов вредных веществ в атмосферу.

В рамках электронных систем впрыска наблюдается дальнейшая интеграция с системами управления двигателем. Использование датчиков, таких как датчики массового расхода воздуха, кислорода и температуры, позволяет системе в реальном времени адаптировать подачу топлива, что приводит к оптимизации работы двигателя в различных режимах. Это также способствует улучшению экономии топлива и снижению токсичности выхлопов.

Другой важной инновацией является применение технологий непосредственного впрыска (DI). В отличие от традиционного впрыска, при котором топливо подается в коллектор, в системах DI топливо впрыскивается непосредственно в камеру сгорания. Это позволяет достичь более высокой степени сжатия, что, в свою очередь, увеличивает мощность и эффективность работы двигателя. Кроме того, непосредственный впрыск способствует более полному сгоранию топлива, что снижает уровень выбросов.

Системы подачи топлива также становятся более гибкими благодаря внедрению альтернативных видов топлива. С учетом глобальных тенденций по снижению зависимости от ископаемых видов топлива, производители начинают разрабатывать системы, способные работать на биотопливе, сжиженном природном газе (СПГ) и водороде. Это требует адаптации существующих систем впрыска и хранения топлива, что открывает новые горизонты для инноваций в данной области.

Кроме того, активно развиваются системы управления подачей топлива, основанные на алгоритмах машинного обучения и искусственного интеллекта. Эти технологии позволяют анализировать данные о работе двигателя и условиях эксплуатации, что дает возможность предсказывать оптимальные параметры работы системы подачи топлива. В результате достигается максимальная эффективность и минимизация выбросов.

Наконец, стоит отметить, что в последние годы наблюдается рост интереса к системам, использующим электрические насосы для подачи топлива. В отличие от механических насосов, электрические обеспечивают более точное управление потоком топлива и могут быть интегрированы в системы с гибридными и электрическими двигателями. Это открывает новые возможности для повышения эффективности и снижения затрат на эксплуатацию.

Таким образом, современные системы подачи топлива для двигателей внутреннего сгорания находятся на этапе активной трансформации, что связано с внедрением новых технологий и адаптацией к изменяющимся требованиям рынка. Эти тенденции не только способствуют улучшению характеристик двигателей, но и помогают решать важные экологические задачи, что делает их актуальными в условиях современного мира.

Проблемы и решения в эксплуатации систем подачи топлива

Системы подачи топлива в современных двигателях внутреннего сгорания (ДВС) сталкиваются с рядом проблем, которые могут негативно сказаться на их производительности, экономичности и надежности. Одной из основных проблем является загрязнение топливной системы, которое может происходить из-за использования некачественного топлива, а также из-за накопления отложений в фильтрах и форсунках. Это приводит к снижению эффективности сгорания и увеличению выбросов вредных веществ.

Для решения данной проблемы производители автомобилей и двигателей рекомендуют регулярно проводить техническое обслуживание, включая замену топливных фильтров и очистку форсунок. Также на рынке доступны специальные добавки к топливу, которые помогают очищать систему и предотвращать образование отложений.

Еще одной распространенной проблемой является неправильная настройка системы подачи топлива, что может привести к недостаточному или избыточному обогащению смеси. Это, в свою очередь, может вызвать перебои в работе двигателя, повышенный расход топлива и увеличение выбросов. Для решения этой проблемы необходимо проводить диагностику системы управления двигателем с использованием специализированного оборудования, что позволяет точно определить параметры работы системы и внести необходимые коррективы.

Климатические условия также могут оказывать значительное влияние на работу систем подачи топлива. В холодное время года может возникать проблема с замерзанием топлива, особенно в дизельных двигателях. Для предотвращения этого явления используются специальные зимние сорта топлива, а также системы подогрева топлива, которые обеспечивают его нормальную подачу даже в условиях низких температур.

Не менее важной является проблема утечек топлива, которая может возникнуть из-за износа или повреждения топливопроводов, соединений и уплотнений. Утечки не только приводят к потере топлива, но и создают опасность возгорания. Для решения этой проблемы необходимо регулярно проверять состояние топливной системы и при необходимости заменять изношенные элементы.

Современные системы подачи топлива также могут сталкиваться с проблемами, связанными с электроникой. Например, сбои в работе датчиков, отвечающих за контроль подачи топлива, могут привести к неправильной работе системы. В таких случаях требуется диагностика и, возможно, замена неисправных компонентов.

Таким образом, эксплуатация систем подачи топлива современных двигателей внутреннего сгорания требует внимательного отношения и регулярного обслуживания. Применение современных технологий и материалов, а также соблюдение рекомендаций производителей позволяет значительно снизить риски возникновения проблем и обеспечить надежную работу двигателя на протяжении всего срока его службы.
