В статье рассмотрим датчики ВАЗ 2114 с 8-клапанным инжекторным двигателем: их назначение и расположение. Понимание работы этих компонентов важно для диагностики и устранения неисправностей, что способствует эффективной эксплуатации автомобиля. Обсудим характерные проблемы владельцев и предложим рекомендации по их решению. Информация будет полезна как опытным автомобилистам, так и новичкам.
Перечень всех регуляторов
Все датчики, установленные в отечественных автомобилях «четырка», располагаются в моторном отсеке, на кузове, в электросхемах и на коробке передач. Большинство контроллеров монтируются на заводе во время сборки автомобиля, однако некоторые из них могут быть добавлены позже.
Ниже представлен полный перечень датчиков, которые можно встретить в модели ВАЗ 2114:
- датчик давления моторной жидкости;
- датчик температуры охлаждающей жидкости;
- датчик уровня антифриза в системе;
- датчик уровня топлива в бензобаке;
- регулятор холостого хода (РХХ);
- датчик массового расхода воздуха (ДМРВ);
- датчик уровня тормозной жидкости в системе;
- датчик положения дросселя (ДПДЗ);
- датчик скорости движения;
- датчик положения коленчатого вала (ДПКВ);
- датчик положения распределительного вала (ДПРВ) или датчик фаз;
- лямбда-зонд;
- датчик детонации;
- датчик неровностей дорожного покрытия;
- датчик температуры наружного воздуха (автор видео — Иван Васильевич).
Расположение и предназначение устройств
Мы уже разобрались с тем, какие датчики используются на ВАЗ 2114. Если вы предпочитаете самостоятельно заниматься ремонтом своего автомобиля, вам будет полезно узнать о расположении основных контроллеров.
Где находятся и какие функции выполняют датчики ВАЗ 2114:
-

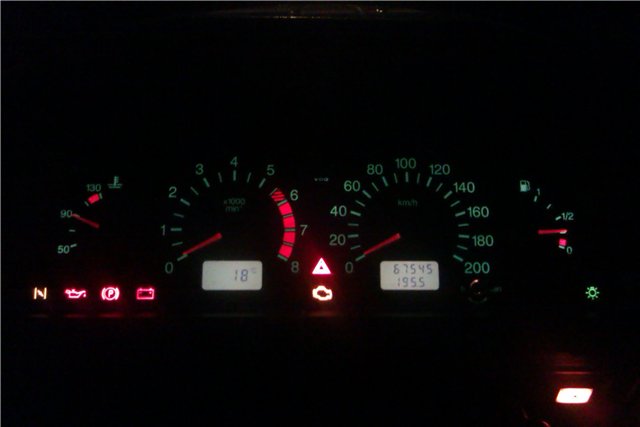

Контроллер давления моторного масла. Этот элемент отвечает за определение недостаточного давления масла в двигателе. Если на приборной панели загорелся соответствующий индикатор, это может указывать на проблемы в работе мотора. Если индикатор долго не гаснет, и владелец не предпринимает никаких действий, это может привести к серьезным последствиям, таким как капитальный ремонт двигателя или его полная замена. Индикатор может загораться по нескольким причинам: при низком уровне масла, засорении фильтра, поломке масляного насоса или неисправностях проводки. Если уровень масла критически низкий, возможно, причина в утечке, и необходимо найти и устранить все места подтекания. Также индикатор может сигнализировать о неисправности самого датчика. Место установки датчика зависит от типа двигателя: на 8-клапанных моторах он находится справа и ниже клапанной крышки, а на 16-клапанных — на левом торце корпуса подшипников распределительного вала. При поломке регулятора лучше заменить его на новый.
-
Датчик температуры антифриза в системе охлаждения, также известный как датчик температуры двигателя. Он расположен на впускной магистрали в рубашке охлаждения головки блока цилиндров. Сигнал от этого устройства отображает информацию о температуре двигателя на приборной панели, что особенно важно при перегреве. Проверить его работоспособность можно самостоятельно, подключив мультиметр в режиме омметра и поместив контроллер в сосуд с антифризом. Нагревая жидкость, можно отслеживать изменения сопротивления, сравнивая их с данными из сервисной книжки.
-
Датчик уровня антифриза в системе охлаждения. Как следует из названия, он определяет объем оставшегося антифриза, позволяя водителю своевременно пополнить его. Датчик устанавливается в расширительном бачке и имеет резьбу для крепления, к его концам подключается питание.
-
Датчик уровня тормозной жидкости. Его назначение очевидно: эксплуатация автомобиля с низким уровнем тормозной жидкости может привести к серьезным последствиям. Это поплавковый контроллер, который устанавливается в расширительном бачке тормозной жидкости.
-
Регулятор холостого хода (РХХ). Этот элемент обеспечивает стабильные холостые обороты, пропуская воздух в двигатель в обход датчика положения дросселя. При его неисправности холостые обороты могут колебаться. Устанавливается он на дросселе рядом с заслонкой.
-
Датчик массового расхода воздуха (ДМРВ) — это один из самых дорогих контроллеров. Он позволяет блоку управления определить объем потребляемого воздуха и отрегулировать соотношение воздуха и топлива для формирования горючей смеси, которая затем подается в форсунки. При его поломке может снизиться мощность двигателя и возникнуть проблемы с работой на холостом ходу. Устанавливается на корпусе воздушного фильтра, рядом с впускной магистралью.
-
Датчик скорости. Устанавливается на коробке передач и позволяет водителю отслеживать скорость автомобиля.
-
Датчик уровня топлива в баке. Это поплавковый контроллер, который находится в бензобаке ВАЗ 2114. При его неисправности уровень топлива может отображаться неверно на приборной панели.
-
Датчик положения дросселя (ДПДЗ) работает в паре с регулятором холостого хода и определяет степень открытия дросселя. При его поломке двигатель может не реагировать на нажатие педали газа, а обороты могут произвольно увеличиваться. Устанавливается на дросселе.
-
Датчик положения коленчатого вала (ДПКВ) предназначен для синхронизации работы блока управления и двигателя. Он располагается рядом с шкивом генератора.
-
Датчик фаз (ДПРВ) используется для определения фаз впрыска и устанавливается со стороны воздушного фильтра, рядом с крышкой головки блока. Он передает сигнал на блок управления в зависимости от положения распределительного вала, что позволяет осуществлять впрыск топлива перед открытием клапана.
-
Лямбда-зонд. Этот датчик определяет содержание кислорода в выхлопных газах и регулирует состав горючей смеси. Устанавливается в приемном коллекторе, рядом с резонатором, и передает информацию о концентрации кислорода в выхлопе на блок управления.
-
Датчик детонации. Он отслеживает вибрации в работе двигателя и автоматически корректирует угол зажигания. На ВАЗ 2114 этот датчик устанавливается между цилиндрами 2 и 3, со стороны вентилятора.
| Название датчика | Функция | Место установки |
|---|---|---|
| Датчик положения коленчатого вала (ДПКВ) | Определяет положение и частоту вращения коленчатого вала для синхронизации впрыска топлива и зажигания. | На блоке цилиндров, напротив зубчатого шкива коленчатого вала. |
| Датчик положения распределительного вала (ДПРВ) | Определяет положение распределительного вала для фазированного впрыска топлива. | На головке блока цилиндров, напротив зубчатого шкива распределительного вала. |
| Датчик массового расхода воздуха (ДМРВ) | Измеряет количество воздуха, поступающего в двигатель, для расчета необходимого количества топлива. | Между воздушным фильтром и дроссельной заслонкой. |
| Датчик положения дроссельной заслонки (ДПДЗ) | Определяет угол открытия дроссельной заслонки для регулирования подачи воздуха. | На корпусе дроссельной заслонки. |
| Датчик температуры охлаждающей жидкости (ДТОЖ) | Измеряет температуру охлаждающей жидкости для корректировки топливоподачи и угла опережения зажигания. | В корпусе термостата или на головке блока цилиндров. |
| Датчик детонации (ДД) | Обнаруживает детонацию в двигателе и передает сигнал ЭБУ для корректировки угла опережения зажигания. | На блоке цилиндров. |
| Датчик кислорода (лямбда-зонд) | Измеряет содержание кислорода в отработавших газах для оптимизации состава топливовоздушной смеси. | В выпускном коллекторе или приемной трубе. |
| Датчик скорости автомобиля (ДСА) | Измеряет скорость движения автомобиля для работы спидометра и ЭБУ. | На коробке передач. |
| Датчик давления масла | Контролирует давление масла в системе смазки двигателя. | На блоке цилиндров. |
| Датчик уровня топлива | Измеряет количество топлива в баке. | В топливном баке. |
| Датчик температуры воздуха на впуске (ДТВВ) | Измеряет температуру воздуха, поступающего в двигатель, для корректировки топливоподачи. | На впускном коллекторе или в корпусе воздушного фильтра. |
| Датчик давления во впускном коллекторе (ДАД) | Измеряет абсолютное давление во впускном коллекторе (в некоторых модификациях вместо ДМРВ). | На впускном коллекторе. |
Интересные факты
Вот несколько интересных фактов о датчиках, которыми оснащены автомобили семейства «Самара-2»:
-
Многофункциональные датчики: Автомобили «Самара-2» оснащены датчиками, которые не только контролируют основные параметры работы двигателя, такие как температура охлаждающей жидкости и давление масла, но и обеспечивают диагностику системы впрыска. Это позволяет значительно улучшить экономичность и снизить уровень выбросов вредных веществ.
-
Датчики ABS: Некоторые модели «Самара-2» были оснащены системой антиблокировочной тормозной системы (ABS), которая использует датчики скорости вращения колес. Эти датчики помогают предотвратить блокировку колес при торможении, что повышает безопасность и управляемость автомобиля, особенно в сложных дорожных условиях.
-
Датчики уровня топлива: В автомобилях «Самара-2» используются резистивные датчики уровня топлива, которые обеспечивают точное отображение уровня топлива в баке. Эти датчики работают на основе изменения сопротивления, что позволяет водителю получать актуальную информацию о запасах топлива и избегать неожиданных остановок.
Неисправности
Неисправности можно классифицировать на несколько категорий:
- Поломка устройства. В данной ситуации проблему можно устранить, заменив устройство или отремонтировав его.
- Обрыв провода. Для решения этой неисправности необходимо заменить поврежденный провод.
- Плохой контакт. В этом случае контакт можно очистить от окисления или заменить на новый.
Видео «Замена РХХ в домашних условиях»
В видео ниже представлена пошаговая инструкция по самостоятельной замене регулятора холостого хода (автор — канал В гараже у Сандро).
Сравнение с аналогичными моделями
Автомобили семейства «Самара-2» были разработаны с учетом современных требований к безопасности и комфорту, что отразилось на их оснащении различными датчиками. Важно отметить, что в сравнении с аналогичными моделями других производителей, «Самара-2» предлагает ряд уникальных решений, которые обеспечивают не только высокую степень надежности, но и улучшенные эксплуатационные характеристики.
Читайте также:
Одним из ключевых элементов системы безопасности является датчик ABS (антиблокировочная система тормозов). В отличие от многих конкурентов, которые используют более сложные и дорогие системы, «Самара-2» применяет упрощенную версию, что позволяет снизить стоимость обслуживания. Тем не менее, эффективность работы системы остается на высоком уровне, обеспечивая стабильность автомобиля при экстренном торможении.
Еще одним важным датчиком является датчик температуры охлаждающей жидкости. Он позволяет контролировать состояние двигателя и предотвращает его перегрев. В отличие от аналогичных моделей, где используются механические термометры, в «Самара-2» установлен электронный датчик, который обеспечивает более точные показания и позволяет водителю своевременно реагировать на изменения в работе двигателя.
Сравнивая с конкурентами, стоит отметить наличие датчика уровня топлива, который в «Самара-2» работает по принципу резистивного делителя. Это решение обеспечивает высокую точность измерений и минимизирует вероятность ошибок, что является значительным преимуществом по сравнению с некоторыми моделями, где используются менее надежные механические системы.
Также следует упомянуть о датчике давления масла. В «Самара-2» он интегрирован в систему управления двигателем, что позволяет не только контролировать давление, но и автоматически регулировать работу двигателя в зависимости от его состояния. Это решение значительно улучшает надежность работы двигателя и снижает риск его повреждения.
В заключение, можно сказать, что датчики, установленные на автомобилях семейства «Самара-2», обеспечивают высокий уровень безопасности и комфорта. Их эффективность и надежность в сравнении с аналогичными моделями других производителей делают «Самару-2» привлекательным выбором для потребителей, которые ценят качество и доступность.
Советы по обслуживанию датчиков
Обслуживание датчиков автомобиля – это важный аспект, который напрямую влияет на безопасность и эффективность работы транспортного средства. В автомобилях семейства «Самара-2» установлены различные датчики, каждый из которых выполняет свою уникальную функцию. Чтобы обеспечить их надежную работу, необходимо следовать нескольким рекомендациям.
Регулярная проверка состояния датчиков. Первым шагом в обслуживании является регулярная проверка состояния всех датчиков. Это включает в себя визуальный осмотр на наличие повреждений, загрязнений или коррозии. Особое внимание стоит уделить датчикам, которые находятся в условиях повышенной влажности или загрязненности, например, датчику температуры охлаждающей жидкости или датчику массового расхода воздуха.
Очистка датчиков. Загрязнение датчиков может привести к неправильным показаниям и, как следствие, к сбоям в работе двигателя. Для очистки датчиков можно использовать специальные чистящие средства, предназначенные для автомобильных датчиков. Важно следовать инструкциям на упаковке и избегать агрессивных химикатов, которые могут повредить чувствительные элементы.
Проверка электрических соединений. Датчики автомобиля подключены к электрической системе, и любые проблемы с соединениями могут привести к сбоям в их работе. Рекомендуется периодически проверять состояние проводки и разъемов, а также при необходимости подтягивать контакты и заменять поврежденные элементы.
Калибровка датчиков. Некоторые датчики требуют периодической калибровки для обеспечения точности их работы. Например, датчик кислорода может нуждаться в калибровке после замены или ремонта системы выхлопа. Следует обратиться к руководству пользователя автомобиля для получения информации о том, как правильно выполнить калибровку конкретного датчика.
Замена неисправных датчиков. Если датчик вышел из строя, его необходимо заменить. Не стоит игнорировать сигналы о неисправностях, так как это может привести к серьезным поломкам. При замене датчиков рекомендуется использовать оригинальные запчасти или качественные аналоги, чтобы обеспечить надежную работу автомобиля.
Обращение к специалистам. Если у вас нет опыта в обслуживании датчиков, лучше обратиться к профессионалам. Автосервисы имеют необходимое оборудование и знания для диагностики и ремонта систем автомобиля. Это поможет избежать ошибок и обеспечит безопасность на дороге.
Соблюдение этих простых рекомендаций поможет поддерживать датчики в исправном состоянии и продлить срок службы автомобиля семейства «Самара-2». Регулярное обслуживание не только повысит надежность работы датчиков, но и улучшит общую производительность автомобиля.
Обновления и модификации в новых версиях
Семейство автомобилей «Самара-2» прошло через несколько этапов обновлений и модификаций, что отразилось на характеристиках и функциональности встроенных датчиков. В процессе эволюции моделей, производители стремились улучшить как безопасность, так и комфорт водителей и пассажиров, внедряя новые технологии и усовершенствованные датчики.
Одним из ключевых обновлений стало внедрение более современных датчиков ABS (антиблокировочной системы тормозов), которые обеспечивают более эффективное торможение и предотвращают блокировку колес при экстренном торможении. В новых версиях автомобилей «Самара-2» используются датчики, которые обеспечивают более точное считывание скорости вращения колес, что в свою очередь улучшает работу системы стабилизации.
Также стоит отметить, что в последних модификациях автомобилей были установлены датчики парковки, которые помогают водителям маневрировать в ограниченных пространствах. Эти датчики работают на основе ультразвуковых волн и способны определять расстояние до препятствий, что значительно снижает риск аварийных ситуаций при парковке.
Важным аспектом обновлений стало улучшение системы контроля давления в шинах (TPMS). В новых версиях автомобилей «Самара-2» используются более чувствительные датчики, которые не только фиксируют давление, но и могут предупреждать водителя о необходимости проверки состояния шин, что способствует повышению безопасности на дороге.
Кроме того, в последних моделях внедрены датчики температуры охлаждающей жидкости и масла, которые позволяют контролировать состояние двигателя в реальном времени. Эти датчики обеспечивают более точные данные о температурных показателях, что помогает избежать перегрева и других потенциальных проблем с двигателем.
Не менее важным является обновление датчиков уровня топлива. В новых версиях автомобилей «Самара-2» используются более надежные и точные датчики, которые позволяют водителю получать актуальную информацию о количестве топлива в баке, что способствует более рациональному расходу горючего и предотвращает ситуации с неожиданной остановкой автомобиля из-за нехватки топлива.
Таким образом, обновления и модификации, внедренные в новые версии автомобилей семейства «Самара-2», значительно улучшили функциональность и надежность датчиков, что в свою очередь повысило общую безопасность и комфорт эксплуатации этих автомобилей.
