В автомобилях системы безопасности защищают водителя и пассажиров, а датчики подушек безопасности (Airbag или SRS) — ключевой компонент. В статье рассмотрим расположение датчиков удара и определения наличия пассажиров, а также причины сигналов на приборной панели о возможных неисправностях системы. Понимание работы этих датчиков поможет обеспечить безопасность и своевременно выявить проблемы, что важно для сохранения жизни и здоровья участников дорожного движения.

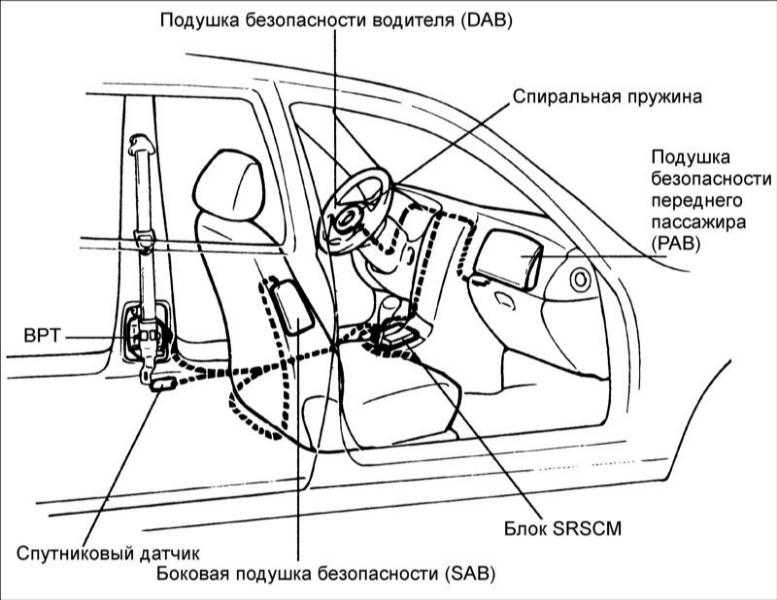

Расположение и особенности работы датчиков подушки безопасности
Система SRS представляет собой не просто подушки безопасности Airbag, а комплексную систему безопасности. Она включает в себя контроллеры, управляющее устройство и разнообразные исполнительные элементы, от пиропатронов подушек безопасности до реле, отвечающих за отключение топливного насоса. В первую очередь, давайте разберемся, где расположены датчики системы SRS и какие задачи они выполняют.
Датчик удара
Предназначение датчика удара системы SRS заключается в выявлении столкновения и передаче сигнала об этом на управляющее устройство. Конструкция датчика удара для подушек безопасности может варьироваться в зависимости от модели автомобиля. Например, если речь идет о электромеханическом контроллере, он будет замыкать свои контакты в определенных ситуациях. При замыкании контактов через них начинает проходить электрический ток, что приводит к активации исполнительного механизма, в результате чего подушка безопасности наполняется специальным газом.
Важно отметить, что для активации подушки безопасности требуется более серьезный удар, чем просто легкое столкновение. Даже если в момент аварии произойдет сбой в цепи питания аккумулятора, подушка все равно сработает. Это связано с наличием в системе специального конденсатора, который накапливает заряд.
Где же располагается контроллер? Устройство может находиться в самом управляющем блоке подушки безопасности или в салоне автомобиля, в зависимости от его конструкции. В некоторых случаях датчики могут быть установлены и в моторном отсеке (автор видео — канал «Учимся водить машину. Все секреты начинающим»).
На большинстве иномарок для отключения бензонасоса предусмотрен отдельный датчик удара. В некоторых случаях, при незначительном ударе, подушка может не сработать, и автомобиль не удастся завести, пока не будет активирован этот датчик.
| Датчик | Тип | Место установки | Принцип работы | Функция |
|---|---|---|---|---|
| Акселерометр | Инерционный | Передняя часть кузова, центральный тоннель | Измеряет резкое изменение скорости (замедление) | Обнаружение столкновения и определение его силы |
| Датчик давления | Пьезоэлектрический | Боковые двери, бамперы | Измеряет изменение давления при деформации кузова | Обнаружение бокового столкновения |
| Датчик удара | Механический/Электронный | Передняя часть кузова, под бампером | Срабатывает при механическом воздействии (ударе) | Подтверждение столкновения и его локализации |
| Датчик присутствия пассажира | Емкостный/Весовой | Сиденье пассажира | Определяет наличие и вес пассажира | Предотвращение срабатывания подушки при отсутствии пассажира или для адаптации силы раскрытия |
| Датчик положения сиденья | Потенциометрический | Под сиденьем | Определяет продольное положение сиденья | Адаптация силы раскрытия подушки в зависимости от расстояния до руля/панели |
| Датчик ремня безопасности | Механический/Электронный | Замок ремня безопасности | Определяет, пристегнут ли ремень | Адаптация силы раскрытия подушки, напоминание о пристегивании |
| Датчик угла поворота руля | Оптический/Магнитный | Рулевая колонка | Измеряет угол поворота руля | Определение направления движения и потенциального столкновения |
| Датчик скорости | Эффект Холла/Индуктивный | Колеса, коробка передач | Измеряет скорость автомобиля | Учет скорости при принятии решения о срабатывании подушек |
| Блок управления подушками безопасности (ACU/SRS ECU) | Электронный | Центральный тоннель, под приборной панелью | Обрабатывает сигналы от всех датчиков, принимает решение о срабатывании | Координация работы всей системы, активация пиропатронов подушек |
Интересные факты
Вот несколько интересных фактов о работе датчиков подушки безопасности:
-
Многоуровневая система датчиков: Современные автомобили оснащены несколькими датчиками, которые работают в тандеме для определения необходимости срабатывания подушки безопасности. Это включает в себя акселерометры, которые измеряют ускорение, и датчики давления, которые определяют, есть ли пассажиры на сиденьях. Эти данные помогают системе принимать более точные решения в критических ситуациях.
-
Различные типы подушек безопасности: Существуют не только фронтальные подушки безопасности, но и боковые, шторки и даже подушки для коленей. Каждая из этих подушек активируется в зависимости от типа и направления удара, что обеспечивает максимальную защиту пассажиров.
-
Тестирование и сертификация: Перед тем как попасть на рынок, системы подушек безопасности проходят строгие тесты на безопасность. Они подвергаются ударам на различных скоростях и углах, чтобы гарантировать, что они сработают правильно в реальных условиях. Эти тесты помогают инженерам улучшать технологии и повышать уровень безопасности автомобилей.
Датчик наличия пассажиров
Скорость, с которой подушки безопасности (ПБ) полностью развернутся, зависит от веса пассажира, находящегося в кресле. Важно регулировать скорость их активации при лобовом столкновении, чтобы обеспечить своевременное образование газовой прослойки между человеком и центральной консолью. В случае бокового удара эта прослойка формируется между дверью и стеклом. Система SRS, основываясь на весе пассажира, определяет силу удара, принимая во внимание упругие характеристики самих подушек. Датчики, фиксирующие наличие пассажиров, обычно размещаются прямо под сиденьем.
Стоит отметить, что такие устройства могут иногда вызывать проблемы, особенно в плане снижения чувствительности контроллера. Если в пассажирском кресле окажется ребенок, устройство может не распознать его из-за потери чувствительности, что приведет к тому, что подушка безопасности не сработает при столкновении. Однако существует и обратная ситуация. Если датчик не может корректно определить вес ребенка, в зависимости от модели автомобиля, подушка может сработать слишком быстро, что также может привести к травмам малыша.
Фотогалерея «Датчики системы безопасности»
Горящая лампочка-индикатор «Airbag SRS», «Airbag», или «SRS»: причины и способы устранения
Итак, давайте рассмотрим, по каким причинам на панели приборов может загореться индикатор Airbag или SRS:
-
Повреждение подушки безопасности — это один из самых серьезных сценариев для владельца автомобиля. Из-за нарушения целостности системы управляющий блок может не получать необходимые сигналы от контроллеров, ремней и других элементов системы безопасности. Возможно, ремни безопасности имеют датчик, который фиксирует их состояние. Если водитель или пассажир не пристегнуты, на приборной панели загорится индикатор. Это важно, так как подушки безопасности эффективно работают только при условии, что водитель пристегнут. В случае аварии подушки сработают с огромной силой, и если водитель не будет пристегнут, это может привести к серьезным травмам, эквивалентным столкновению с бетонной стеной на скорости 25 км/ч. Поэтому многие производители автомобилей настроили подушки так, что в случае аварии они могут не сработать, что ставит под сомнение безопасность. Попытки обмануть систему, например, пряча ремни за спинками кресел или используя эмуляторы, не приведут ни к чему хорошему. В случае серьезной аварии это может стоить жизни.
-
Еще одной причиной может быть плохой контакт или ненадежное соединение в электрической цепи питания подушек безопасности. Возможно, проблема заключается в некачественном подключении разъемов. Рекомендуется проверить все соединения и контакты.
-
Индикатор на приборной панели может также загореться из-за неисправности или повреждения контроллеров удара. Они могут быть неправильно подключены. Важно проверить качество соединений и разъемов. Если все контакты исправны, а индикатор продолжает гореть, это может указывать на необходимость замены датчиков удара, иначе подушки безопасности не будут выполнять свою функцию.
-
Часто причиной является плохой контакт в дверях. Если в процессе ремонта дверей или их замены отключались разъемы, то после повторного подключения необходимо проверить контакты. Иногда индикатор продолжает гореть даже после переподключения, что может свидетельствовать о необходимости сброса памяти блока управления.
-
Попадание влаги — еще одна возможная причина. Если влага попала на электрические контакты или замок ремня, это может привести к плохому контакту или короткому замыканию. В таком случае необходимо высушить места, где была влага.
-
Неисправность блока управления также может быть причиной проблемы. Возможно, контакты на нем отошли. Если же проблема заключается в самой плате, скорее всего, потребуется ее замена.
-
Не стоит забывать и о предохранителях. Если они вышли из строя, на приборной панели загорится соответствующий индикатор. Однако, как показывает практика, владельцы автомобилей часто обращают внимание на предохранители в последнюю очередь.
-
Замена сидений или контрольного щитка также может привести к возникновению проблемы. В процессе замены могла быть повреждена проводка, особенно в местах соединений.
-
Неисправность может возникнуть и в результате неправильной замены руля. Если в процессе замены были повреждены контакты, индикатор будет гореть постоянно.
-
Если подушки безопасности сработали в результате столкновения, а индикатор продолжает гореть после их восстановления, это может означать, что информация об этом осталась в памяти блока управления. Устранить проблему можно, удалив ошибку.
-
Ресурс эксплуатации подушек безопасности может подойти к концу. В среднем срок службы подушек составляет около 8-10 лет, после чего производители автомобилей обычно не гарантируют их работоспособность.
-
Низкое напряжение в бортовой сети автомобиля также может быть причиной проблемы. В первую очередь стоит проверить аккумулятор и генератор.
Видео «Как работают автомобильные ПБ»
Принцип их работы и механизм срабатывания при авариях автомобилей можно увидеть в видео ниже (автор — СЕРГЕЙ ГРОМОВ).
Тестирование и диагностика датчиков подушки безопасности
Тестирование и диагностика датчиков подушки безопасности являются важными аспектами обеспечения безопасности автомобиля. Эти датчики отвечают за определение столкновений и активацию подушек безопасности, что может спасти жизнь водителю и пассажирам. В этом разделе мы рассмотрим методы тестирования и диагностики, а также возможные проблемы, которые могут возникнуть с датчиками.
Первым шагом в тестировании датчиков подушки безопасности является использование специализированного оборудования, такого как сканеры OBD-II. Эти устройства позволяют считывать коды ошибок, которые могут указывать на неисправности в системе подушек безопасности. При подключении сканера к диагностическому разъему автомобиля, механик может получить информацию о состоянии датчиков и других компонентов системы.
После считывания кодов ошибок важно провести визуальный осмотр всех компонентов системы подушек безопасности. Это включает в себя проверку проводки, разъемов и самих датчиков на наличие повреждений, коррозии или загрязнений. Часто проблемы с датчиками могут быть вызваны плохими контактами или механическими повреждениями.
Кроме того, для более глубокого анализа состояния датчиков можно провести функциональные тесты. Это может включать в себя имитацию столкновения с использованием специального оборудования, которое позволяет проверить реакцию датчиков и активацию подушек безопасности. Такие тесты должны проводиться только квалифицированными специалистами в условиях, соответствующих стандартам безопасности.
Важно отметить, что некоторые автомобили имеют встроенные системы самодиагностики, которые могут автоматически проверять состояние датчиков подушки безопасности при каждом запуске двигателя. Если система обнаруживает неисправность, на приборной панели загорается индикатор, предупреждающий водителя о необходимости проверки. Однако не стоит полагаться только на эту функцию, так как не все проблемы могут быть выявлены автоматически.
Если в процессе диагностики были выявлены неисправности, необходимо заменить поврежденные компоненты. Замена датчиков подушки безопасности должна проводиться с особой осторожностью, так как неправильная установка может привести к их некорректной работе. Рекомендуется использовать только оригинальные запчасти или сертифицированные аналоги, чтобы гарантировать надежность и безопасность системы.
В заключение, регулярное тестирование и диагностика датчиков подушки безопасности являются ключевыми элементами в поддержании безопасности автомобиля. Важно не игнорировать предупреждения системы и проводить диагностику при первых признаках неисправности, чтобы обеспечить надежную защиту всех пассажиров в случае аварии.
Частые неисправности и их последствия
Датчики подушки безопасности являются ключевыми компонентами системы активной безопасности автомобиля, и их правильная работа критически важна для защиты водителя и пассажиров в случае аварии. Однако, как и любое другое устройство, они могут выходить из строя, что может привести к серьезным последствиям.
Одной из самых распространенных неисправностей датчиков подушки безопасности является их неправильная калибровка. Это может произойти в результате механических повреждений, например, после аварии или при замене деталей автомобиля. Неправильно откалиброванный датчик может не сработать в нужный момент или, наоборот, сработать без необходимости, что приведет к ненужному развертыванию подушки безопасности.
Еще одной частой проблемой является коррозия контактов датчиков. Влага и грязь могут накапливаться в местах соединения, что приводит к плохому контакту и, как следствие, к сбоям в работе системы. Это может проявляться в виде постоянного мигания индикатора подушки безопасности на приборной панели, что сигнализирует о наличии неисправности.
Также стоит отметить, что датчики могут выходить из строя из-за старения компонентов. Со временем электроника может деградировать, что приводит к сбоям в работе системы. В таких случаях может потребоваться полная замена датчиков, чтобы обеспечить надежную работу системы безопасности.
Неисправности датчиков подушки безопасности могут иметь серьезные последствия. В случае аварии, если датчик не сработает, подушка безопасности не развернется, что увеличивает риск травмирования водителя и пассажиров. С другой стороны, ложное срабатывание подушки может привести к дополнительным травмам, особенно если это произойдет во время движения. Поэтому важно регулярно проверять состояние системы подушек безопасности и при необходимости проводить диагностику и ремонт.
В заключение, регулярное техническое обслуживание и диагностика системы подушек безопасности, включая датчики, являются необходимыми мерами для обеспечения безопасности всех пассажиров автомобиля. Игнорирование признаков неисправности может привести к трагическим последствиям, поэтому важно быть внимательным к состоянию этих критически важных компонентов.
Будущее технологий безопасности: новые разработки в области подушек безопасности
Современные технологии безопасности автомобилей продолжают развиваться, и подушки безопасности занимают центральное место в этом процессе. Новые разработки в области подушек безопасности направлены на повышение их эффективности и адаптивности к различным условиям аварийных ситуаций.
Одним из ключевых направлений является интеграция датчиков, которые способны более точно определять степень угрозы для пассажиров и водителя. Эти датчики могут включать в себя акселерометры, гироскопы и датчики давления, которые работают в тандеме для оценки силы удара и направления движения автомобиля в момент столкновения.
Современные системы подушек безопасности могут адаптироваться к различным сценариям аварий. Например, в зависимости от положения и веса пассажира, система может решить, стоит ли активировать подушку безопасности или нет. Это особенно важно для защиты детей и людей с низким весом, для которых стандартные подушки могут представлять опасность.
Кроме того, новые разработки включают использование многослойных подушек, которые могут изменять свою форму и объем в зависимости от силы удара. Это позволяет значительно снизить риск травм, так как подушка может более эффективно поглощать ударную волну и распределять силу удара по большей площади.
Также стоит отметить, что современные системы подушек безопасности все чаще интегрируются с другими системами безопасности автомобиля, такими как системы предотвращения столкновений и системы контроля устойчивости. Это позволяет создать комплексный подход к безопасности, где каждая система работает в унисон для минимизации последствий аварий.
Важным аспектом является и использование новых материалов, которые делают подушки более легкими и прочными. Это не только улучшает их эффективность, но и снижает общий вес автомобиля, что в свою очередь положительно сказывается на топливной экономичности и управляемости.
Таким образом, будущее технологий безопасности в области подушек безопасности обещает быть многообещающим. С каждым годом мы можем ожидать появления все более совершенных систем, которые будут обеспечивать максимальную защиту пассажиров в любых условиях. Инновации в этой области не только спасают жизни, но и делают автомобили более безопасными и комфортными для всех участников дорожного движения.
