Подушки безопасности — ключевой элемент системы безопасности автомобиля, защищающий водителя и пассажиров при аварии. В статье рассмотрим конструкцию системы, включая шлейф и другие важные компоненты, а также принцип работы подушек. Понимание этих аспектов поможет осознать функционирование системы и её роль в обеспечении безопасности на дороге.
Принцип действия системы безопасности
Как вы уже поняли, подушки безопасности для водителя и пассажиров созданы для того, чтобы избежать прямого контакта человека с центральной консолью, ветровым стеклом, рулем и другими элементами автомобиля. Для обеспечения максимальной защиты, подушки надуваются мгновенно после столкновения, до того как человек успеет получить травму. Обычно время срабатывания составляет от 15 до 30 миллисекунд.
Некоторые владельцы автомобилей предпочитают отключать подушки безопасности и устанавливать вместо них сопротивление. Это решение часто связано с тем, что подушки могут сработать даже при незначительных столкновениях, например, на скорости 20 км/ч. Мы уже упоминали, на какой скорости активируется система. Чтобы избежать ненужного срабатывания подушек, автовладельцы прибегают к установке сопротивления. Однако мы не рекомендуем этот подход, так как никто не может предсказать, когда произойдет авария и на какой скорости, что может привести к тому, что подушка не сработает в критический момент.
При включении зажигания, через несколько секунд на приборной панели загорается контрольная лампочка. Она должна быстро погаснуть; если это произошло, значит, система работает исправно и готова к использованию. Однако если индикатор продолжает светиться после запуска двигателя или его цвет изменился на красный, это сигнализирует о наличии проблем в системе безопасности, которые необходимо устранить (автор видео — СЕРГЕЙ ГРОМОВ).

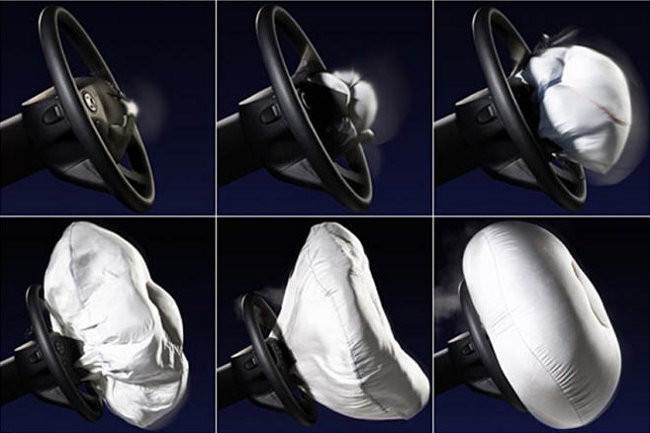

Как срабатывает подушка безопасности и на какой скорости?
Сам процесс активации подушек безопасности для водителя и пассажиров довольно прост.
Если рассмотреть его поэтапно, то он выглядит следующим образом:
- На первом этапе автомобиль сталкивается с препятствием, что приводит к аварии.
- На втором этапе происходит активация системы. В этот момент поступает сигнал о дорожно-транспортном происшествии, и узел начинает свою работу.
- Блок управления подушками безопасности отправляет импульс на детонатор. В результате его срабатывания происходит взрыв, который разрушает стальную оболочку газового баллона. Следует отметить, что газ в баллоне находится под высоким давлением, примерно 25 мПа, хотя это может варьироваться в зависимости от модели автомобиля. Обычно используется аргон или озон в качестве газа.
- На четвертом этапе подушка безопасности, изготовленная из нейлона и имеющая многослойную структуру, начинает заполняться газом. Этот процесс занимает доли секунды. Толщина самой подушки должна составлять около 0,4 мм.
- Затем подушка быстро увеличивается в объеме. Благодаря специальным прорезям в крышке подушки, она начинает вырываться наружу.
- На следующем этапе подушка полностью раскрывается. Обычно это занимает не более 30 миллисекунд с момента активации контактного кольца.
- В результате водитель и пассажир сталкиваются с подушкой, что значительно снижает силу удара. После этого подушка, выпуская газ в салон, начинает опадать.
Мы описали процесс активации подушек безопасности в семь этапов, однако на практике это происходит очень быстро. Благодаря этой системе безопасности подушки могут поглощать до 90% энергии удара при столкновении. Тем не менее, оставшиеся 10% или больше, в зависимости от конструкции подушки, все равно будут воздействовать на водителя и пассажиров. Важно помнить, что в зависимости от марки автомобиля, подушки могут иметь различные настройки для активации. Если вы не знакомы с такими настройками, лучше не вмешиваться в их работу.
| Компонент | Функция | Принцип работы |
|---|---|---|
| Датчики удара | Обнаружение столкновения | Измеряют резкое замедление автомобиля, характерное для удара. |
| Блок управления (ECU) | Анализ данных и принятие решения | Получает сигналы от датчиков, анализирует их и определяет необходимость срабатывания подушек. |
| Газогенератор | Производство газа для наполнения подушки | Содержит химическое вещество (например, азид натрия), которое при активации быстро разлагается, выделяя большое количество газа. |
| Подушка безопасности | Защита пассажиров | Сложенная ткань, которая мгновенно наполняется газом, создавая мягкую преграду между пассажиром и элементами салона. |
| Проводка | Передача сигналов | Соединяет все компоненты системы, обеспечивая быструю передачу электрических импульсов. |
Интересные факты
Вот несколько интересных фактов о том, как функционируют подушки безопасности в автомобилях:
-
Мгновенное срабатывание: Подушки безопасности срабатывают за считанные миллисекунды после столкновения. Обычно они активируются при резком замедлении автомобиля, когда датчики фиксируют удар. Время срабатывания подушки составляет около 20-30 миллисекунд, что позволяет минимизировать риск травм для пассажиров.
-
Газогенераторы: Подушки безопасности наполняются газом, который образуется в результате химической реакции. В большинстве случаев используются специальные газогенераторы, которые сжигают пиротехнические вещества, создавая безопасный и быстро расширяющийся газ (обычно азот). Это позволяет подушке быстро раздуваться и обеспечивать защиту.
-
Многоуровневая защита: Современные автомобили могут быть оснащены несколькими типами подушек безопасности, включая фронтальные, боковые, шторки и даже подушки для коленей. Это обеспечивает многоуровневую защиту для водителя и пассажиров, уменьшая риск травм при различных типах столкновений. Например, боковые подушки безопасности активируются при боковом ударе, защищая грудную клетку и голову.
Устройство системы
Теперь кратко рассмотрим конструктивные особенности подушек безопасности.
Независимо от марки автомобиля, данное устройство состоит из трех ключевых компонентов:
- пиропатрон или газогенератор;
- датчики удара, которые фиксируют столкновение;
- управляющий блок, который отправляет команды (автор видео — Настя Тыман).
Все электрические сигналы передаются через разъем подушки безопасности. Что касается датчиков удара, их количество, как и число самих подушек безопасности, может варьироваться в зависимости от модели автомобиля и производителя. В некоторых случаях в автомобиле может быть установлено до 10 контроллеров. Основная задача контроллера — передавать сигнал на управляющее устройство, которое, в свою очередь, отправляет соответствующий импульс на газогенератор. Газогенератор или пиропатрон отвечает за развертывание подушки безопасности.
Важно отметить, что срабатывание контроллера происходит с учетом двух факторов — скорости, с которой произошло столкновение, и угла удара автомобиля. Резкое снижение скорости при столкновении с препятствием позволяет контроллеру передать сигнал. Однако стоит помнить, что даже при экстренном торможении устройство не сработает без фактического столкновения.
После получения сигнала от контроллера, управляющее устройство отправляет импульсы на газогенератор. При этом блок автоматически определяет, какую подушку безопасности необходимо активировать и каким образом. В зависимости от конструкции, подушка может иметь один или два контура, и их накачка происходит в соответствии с силой удара. Если удар окажется недостаточно сильным, будет активирован только один контур, в то время как при сильном столкновении накачаются оба контура.
Видео «Как определить сработает ли подушка безопасности?»
На практике, как работают подушки безопасности при столкновении, можно увидеть в замедленном видео. Это поможет вам лучше понять процесс (автор видео — Учимся водить машину).
Типы подушек безопасности
Подушки безопасности являются важным элементом системы активной и пассивной безопасности автомобиля. Они предназначены для защиты пассажиров и водителя в случае аварии, смягчая удар и уменьшая риск получения травм. Существует несколько типов подушек безопасности, каждая из которых выполняет свою специфическую функцию.
Фронтальные подушки безопасности — это наиболее распространенный тип подушек, которые устанавливаются в рулевом колесе и приборной панели. Они предназначены для защиты водителя и переднего пассажира при лобовом столкновении. Фронтальные подушки срабатывают при сильном ударе, когда датчики фиксируют резкое замедление автомобиля. Время срабатывания подушки составляет всего несколько миллисекунд, что позволяет минимизировать травмы.
Боковые подушки безопасности устанавливаются в дверях или сиденьях автомобиля и предназначены для защиты пассажиров при боковых ударах. Они могут быть как стандартными, так и комбинированными с шторками безопасности, которые разворачиваются вдоль окон. Боковые подушки срабатывают при обнаружении бокового удара, обеспечивая защиту головы и туловища.
Шторки безопасности представляют собой длинные подушки, которые разворачиваются вдоль окон автомобиля в случае бокового удара. Они защищают голову пассажиров от удара о стекло или другие элементы кузова. Шторки безопасности также могут срабатывать при перевороте автомобиля, обеспечивая дополнительную защиту.
Подушки безопасности для коленей — это менее распространенный, но важный тип подушек, которые устанавливаются в области коленей водителя и переднего пассажира. Они помогают предотвратить травмы нижней части тела при лобовом столкновении, смягчая удар и ограничивая движение коленей вперед.
Подушки безопасности для задних пассажиров — это относительно новая разработка, которая становится все более популярной. Эти подушки устанавливаются в задней части автомобиля и предназначены для защиты пассажиров на задних сиденьях. Они могут быть как боковыми, так и шторками, обеспечивая дополнительную безопасность для всех пассажиров.
Каждый тип подушки безопасности имеет свои особенности и предназначение, что позволяет создать комплексную систему защиты, способную минимизировать последствия аварий. Современные автомобили часто оснащаются несколькими типами подушек безопасности, что значительно повышает уровень безопасности как водителя, так и пассажиров.
История развития подушек безопасности
История развития подушек безопасности началась в середине XX века, когда автомобильная промышленность начала осознавать необходимость повышения безопасности пассажиров. Первые идеи о создании системы, способной защитить людей в случае аварии, появились в 1950-х годах, однако реальное внедрение технологий началось лишь в 1970-х.
В 1971 году американская компания General Motors представила первую подушку безопасности, но она не получила широкого распространения из-за высокой стоимости и недостаточной надежности. Тем не менее, это стало отправной точкой для дальнейших исследований и разработок.
В 1980-х годах подушки безопасности начали активно внедряться в автомобили, особенно в США, где в 1984 году было принято законодательство, требующее установки подушек безопасности для водителя в новых автомобилях. Это стало важным шагом к улучшению безопасности на дорогах, и производители начали массово устанавливать подушки безопасности в свои модели.
С течением времени технологии подушек безопасности значительно усовершенствовались. В 1990-х годах появились боковые подушки безопасности, которые обеспечивали дополнительную защиту при боковых столкновениях. Это расширило возможности системы безопасности и сделало автомобили более безопасными для пассажиров.
К началу 2000-х годов подушки безопасности стали стандартом для большинства автомобилей, и их эффективность была подтверждена многочисленными исследованиями. В это время также началось внедрение новых технологий, таких как адаптивные подушки безопасности, которые могут изменять свою силу срабатывания в зависимости от веса и положения пассажиров.
Современные подушки безопасности работают в сочетании с другими системами безопасности, такими как ремни безопасности и системы контроля устойчивости. Они стали неотъемлемой частью автомобильной безопасности и продолжают развиваться, чтобы соответствовать новым стандартам и требованиям.
Таким образом, история развития подушек безопасности — это история постоянного совершенствования технологий, направленных на защиту жизни и здоровья пассажиров. С каждым новым поколением автомобилей подушки безопасности становятся все более эффективными и надежными, что способствует снижению числа травм и смертей на дорогах.
Будущее технологий безопасности в автомобилях
С каждым годом технологии безопасности в автомобилях становятся все более совершенными, и подушки безопасности занимают в этом процессе центральное место. Их основная задача — защитить пассажиров и водителя в случае аварии, минимизируя риск получения травм. Однако, как именно функционирует эта система, и какие инновации ожидают нас в будущем?
Современные подушки безопасности представляют собой сложные системы, которые включают в себя датчики, электронные блоки управления и саму подушку. Датчики, расположенные в различных частях автомобиля, отслеживают параметры движения и могут определить, произошло ли столкновение. В случае аварии, если сила удара превышает определенный порог, электронный блок управления активирует систему надува подушки.
Процесс надува подушки происходит за считанные миллисекунды. Внутри подушки находится газогенератор, который при активации системы выделяет газ, заполняющий подушку. Этот газ может быть как инертным, так и химическим, в зависимости от конструкции подушки. Важно отметить, что подушки безопасности надуваются не только в случае фронтального столкновения, но и при боковых ударах, что делает их универсальным средством защиты.
С развитием технологий безопасности в автомобилях, подушки безопасности становятся все более многофункциональными. Например, некоторые модели автомобилей уже оснащены подушками, которые могут адаптироваться к весу и размеру пассажира, обеспечивая тем самым более точную защиту. Также разрабатываются системы, которые могут предсказывать вероятность столкновения и заранее активировать подушки безопасности, что значительно увеличивает уровень безопасности.
Таким образом, подушки безопасности продолжают эволюционировать, и их роль в обеспечении безопасности на дорогах становится все более значимой. Внедрение новых технологий и инновационных решений позволит не только улучшить защиту пассажиров, но и снизить количество травм и смертей в результате автомобильных аварий.
