Приборная панель ВАЗ 2107, или «Семерка», является важной частью интерьера и информирует водителя о состоянии автомобиля. В статье рассмотрим устройство и особенности панели, предоставим схему, инструкции по демонтажу и советы по устранению основных неисправностей. Также обсудим модернизацию панели с помощью светодиодной подсветки, что улучшит внешний вид и удобство эксплуатации. Эта информация будет полезна владельцам «Семерки» и автолюбителям, желающим повысить функциональность и эстетику своего автомобиля.

Элементы панели ВАЗ 2107 и их назначение

Опытные автомобилисты активно используют данные, отображаемые на панелях приборов. Важно знать, какие индикаторы сигнализируют о возникновении нештатных ситуаций.

1. Если загорелась лампочка аккумулятора, первым делом стоит проверить клеммы на аккумуляторе, а затем обратить внимание на генератор.
2. При включении индикатора давления масла рекомендуется остановить автомобиль и проверить уровень масла. Если его недостаточно, необходимо долить нужное количество.
3. Если загорелась лампочка тормозной жидкости, следует остановиться и проверить уровень жидкости в системе. При необходимости добавьте жидкость.
4. Индикатор уровня топлива предупреждает о том, что в баке осталось менее 5 литров бензина.
5. Датчик температуры охлаждающей жидкости находится в красной зоне. Если двигатель перегревается, нужно остановиться и проверить уровень охлаждающей жидкости.

Описание панели приборов Ваз 2107

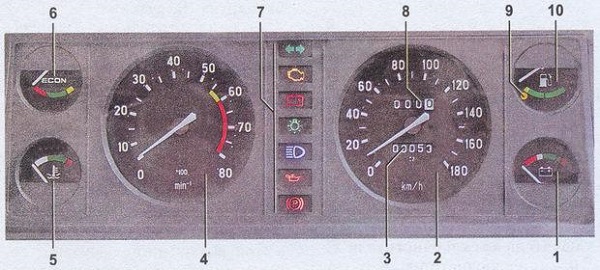

Схема приборной панели

Чтобы получить полное представление о состоянии автомобиля, необходимо понимать схему панели приборов, которая, кстати, отличается для инжекторных моделей.

В следующем списке представлены элементы щитка приборов:

1 — индикатор зарядки аккумулятора;
2 — спидометр;
3 — одометр — прибор для учета пробега автомобиля;
4 — тахометр;
5 — датчик температуры охлаждающей жидкости;
6 — ECON – индикатор экономии топлива;
7 — комбинация приборов с контрольными лампочками: сигнал поворота вправо и влево, предупреждение о неисправности двигателя, индикатор зарядки аккумулятора, включение габаритов, датчик давления масла, сигнал о включенном ручном тормозе;
8 — суточный пробег автомобиля;
9 — индикатор уровня топлива;
10 — указатель количества топлива в баке.

1. Кнопка для отключения внешнего освещения.
2. Кнопка для отключения обогрева заднего стекла.
3. Кнопка для включения противотуманного света при работающих ближних фарах.
4. Переключатель скорости работы вентилятора отопителя.

Интересные факты

Вот несколько интересных фактов о приборной панели отечественной «Семерки» (ВАЗ-2107):

1. Классический дизайн: Приборная панель «Семерки» сохранила традиционный для советских автомобилей стиль, который сочетает в себе простоту и функциональность. Она была разработана с акцентом на удобство восприятия информации водителем, что сделало ее одной из самых узнаваемых панелей своего времени.

2. Минимум электроники: В отличие от современных автомобилей, приборная панель «Семерки» использует аналоговые приборы, такие как тахометр, спидометр и указатели уровня топлива и температуры. Это делает ее более надежной в условиях плохих погодных условий и низкого качества топлива, так как меньше зависит от электроники.

3. Универсальность: Приборная панель «Семерки» была адаптирована для различных модификаций автомобиля, включая версии с карбюраторными и инжекторными двигателями. Это позволило производителям легко вносить изменения в конструкцию и оснащение автомобиля, сохраняя при этом общую стилистику и функциональность панели.

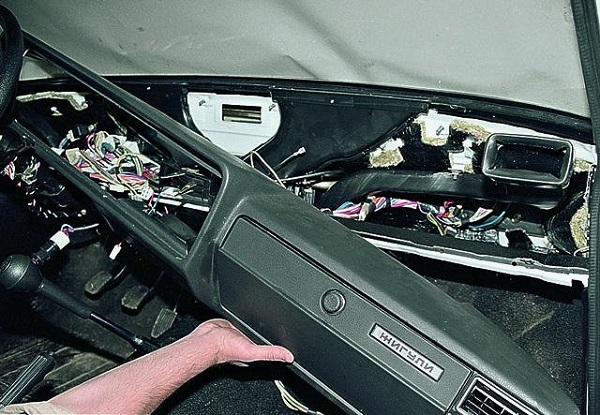

Инструкция по демонтажу

Чтобы демонтировать приборную панель, необходимо ознакомиться с руководством пользователя и следовать указанным шагам:

1. Начните с отключения питания автомобиля, отсоединив минусовую клемму от аккумулятора.
2. Снимите колпачки с рычагов управления отоплением.
3. Затем открутите крепежную гайку, которая удерживает рукоятку обнуления суточного пробега.
4. После снятия гайки и шайбы аккуратно протолкните рукоятку за приборную панель.
5. Используя тонкую отвертку, удалите заглушку, под которой расположен саморез, фиксирующий щиток приборов. Открутите его крестовой отверткой.
6. Снимайте щиток с осторожностью.
7. Открутите гайку троса спидометра и отсоедините трос.
8. Далее уберите шланг вакуумного разряжения со штуцера индикатора ECON.
9. После отсоединения трех разъемов проводов можно снять панель приборов с автомобиля.
10. После выполнения необходимых работ по ремонту или тюнингу соберите панель в обратном порядке. Если приборы не функционируют, повторите процесс сборки и разборки.

Общие аспекты тюнинга

Установив панели на ВАЗ 2107, вы сможете не только преобразить внешний вид автомобиля, но и улучшить его эксплуатационные характеристики (автор видео — Auto overhaul).

Для ночного времени на ВАЗ 2107 можно установить качественную подсветку. Проявив креативность, можно добавить накладки на панель приборов, что придаст торпеде более привлекательный вид. Новые шкалы для приборов 2107 можно изготовить самостоятельно или заказать их печать у специалистов.

Если у вас есть бюджет, лучше доверить тюнинг ВАЗ 2107 профессионалам, которые выполнят работу быстро и качественно. Однако, если вы решите заняться этим самостоятельно, будьте готовы запастись терпением. В случае возникновения проблем, важно выявить причины и устранить их.

Панель приборов Ваз 2114 на Ваз 2107

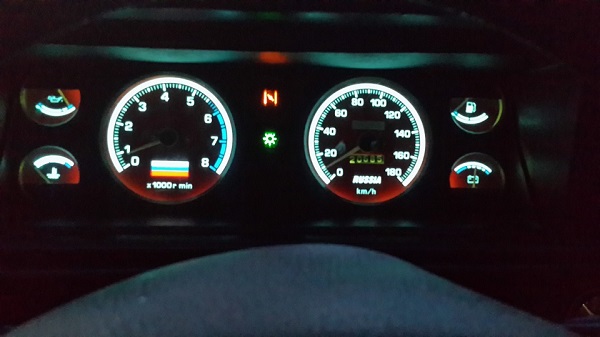

Светодиодная подсветка панели

Одним из самых востребованных видов тюнинга является установка светодиодной подсветки приборов на ВАЗ 2107, которая придаёт торпеде привлекательный вид, особенно в темное время суток.

Для реализации данного тюнинга вам понадобятся:

• 10 светодиодов на 3 В;
• специальный шлейф;
• кусок провода от разъема molex;
• резисторы с сопротивлением 680 Ом.

Процесс выполнения тюнинга включает три основных этапа:

1. В первую очередь необходимо подготовить светодиоды, срезав у них головки. Затем отрезаем провод от molex на куски длиной 3 см и загибаем их в форме буквы «Г». Подготовленные провода следует припаять в местах, где будут установлены светодиоды.
2. На втором этапе осуществляется подключение светодиодов. Из разрезанного шлейфа формируем проводки и соединяем 4 светодиода в одну цепь.
3. Яркость подсветки регулируется с помощью ручки регулировки. Необходимо отрегулировать яркость в каждой из двух цепей, содержащих по 4 светодиода. С такой подсветкой следует быть особенно осторожным при вождении.

Также можно добавить подсветку стрелок. Наилучшим образом это сделать на спидометре и тахометре.

Видео «Как демонтировать «приборку» на ВАЗ 2107»

В данном видео показано, как происходит процесс работы с автомобилем ВАЗ 2107. Автор ролика — канал «7ка ремонт и доработки».

https://youtube.com/watch?v=_hpO2CC_yW8

История разработки приборной панели ВАЗ 2107

Приборная панель ВАЗ 2107, более известной как «Семерка», была разработана в конце 1970-х годов и стала одним из символов советского автомобилестроения. Этот автомобиль, выпущенный на базе модели ВАЗ 2105, отличался не только внешним дизайном, но и внутренним убранством, включая приборную панель, которая была тщательно продумана для удобства водителя.

Разработка приборной панели началась с анализа потребностей водителей и требований к функциональности. Инженеры и дизайнеры стремились создать панель, которая бы сочетала в себе простоту, надежность и информативность. В то время, когда ВАЗ 2107 выходила на рынок, автомобили должны были быть максимально доступными и понятными для широкой аудитории, что также отразилось на дизайне приборной панели.

Одной из ключевых особенностей приборной панели ВАЗ 2107 является ее лаконичный и практичный дизайн. Панель была выполнена из прочного пластика, который хорошо переносил воздействие внешней среды и не выцветал со временем. Цветовая гамма была выбрана с учетом эргономики: черный и серый цвета позволяли минимизировать блики и отражения, что повышало безопасность вождения.

Приборная панель включала в себя стандартный набор приборов: спидометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости, а также контрольные лампы. Спидометр и тахометр располагались в центре панели, что позволяло водителю легко отслеживать скорость и обороты двигателя. Указатели уровня топлива и температуры были вынесены в боковые секции, что также способствовало удобству восприятия информации.

Кроме того, приборная панель ВАЗ 2107 имела ряд дополнительных функций, таких как индикатор зарядки аккумулятора и указатель давления масла. Эти элементы были важны для обеспечения надежности работы автомобиля и предупреждения водителя о возможных неисправностях. Важно отметить, что все приборы были достаточно крупными и четкими, что позволяло легко считывать информацию даже в условиях плохой видимости.

В процессе эксплуатации ВАЗ 2107 владельцы отмечали высокую надежность приборной панели. Несмотря на простоту конструкции, она была устойчива к поломкам и не требовала частого обслуживания. Это стало одним из факторов, способствующих популярности модели среди автомобилистов в СССР и за его пределами.

Таким образом, приборная панель ВАЗ 2107 стала не только функциональным элементом автомобиля, но и важной частью его дизайна, отражая дух времени и потребности водителей. Разработка этой панели была результатом тщательного анализа и стремления создать надежный и удобный автомобиль для массового потребления.

Сравнение с аналогичными моделями других производителей

Приборная панель отечественной «Семерки», или ВАЗ-2107, представляет собой интересный объект, особенно в контексте автомобилей 70-80-х годов. В то время как многие западные марки уже начали внедрять электронные технологии и цифровые дисплеи, «Семерка» сохранила традиционный аналоговый стиль, что, безусловно, отражает особенности своего времени.

Одной из ключевых особенностей приборной панели «Семерки» является ее простота и функциональность. На панели расположены классические стрелочные приборы: спидометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости. Такой подход обеспечивает водителю мгновенное восприятие информации, что особенно важно в условиях городской езды. В отличие от более современных моделей, где часто используются сложные мультимедийные системы, «Семерка» предлагает минималистичный, но эффективный интерфейс.

Сравнивая с аналогичными моделями, такими как «Москвич-2141» или «Запорожец», можно отметить, что приборная панель «Семерки» выглядит более современно и стильно. Например, в «Москвиче» использовались более простые и менее информативные приборы, что снижало уровень комфорта для водителя. В то же время, «Запорожец» имел достаточно примитивную панель, которая не всегда обеспечивала точность показаний, что могло привести к неприятным ситуациям на дороге.

Также стоит отметить, что в «Семерке» присутствует ряд дополнительных индикаторов, таких как контроль давления масла и зарядки аккумулятора, что делает ее более информативной по сравнению с конкурентами. Эти элементы не только повышают безопасность, но и позволяют водителю более внимательно следить за состоянием автомобиля.

Внешний вид приборной панели также заслуживает внимания. «Семерка» отличается четкими линиями и лаконичным дизайном, что делает ее привлекательной для глаз. В то время как многие автомобили того периода имели громоздкие и перегруженные панели, «Семерка» сохранила элегантность и простоту, что подчеркивает ее принадлежность к классу легковых автомобилей.

В заключение, можно сказать, что приборная панель отечественной «Семерки» является примером удачного сочетания функциональности и дизайна. Несмотря на то, что она не может соперничать с современными цифровыми панелями, ее простота и надежность делают ее достойным представителем своего времени. Уникальность «Семерки» и ее значимость в истории отечественного автомобилестроения подчеркиваются ее характеристиками.

Современные альтернативы и замены приборной панели

С течением времени и развитием технологий, приборная панель отечественной «Семерки» (ВАЗ-2107) стала объектом интереса как для автолюбителей, так и для производителей аксессуаров и модернизаций. Несмотря на свою простоту и функциональность, оригинальная панель имеет ряд ограничений, что побуждает владельцев искать современные альтернативы и замены.

Одной из основных причин замены приборной панели является желание улучшить читаемость информации. Оригинальная панель «Семерки» оснащена аналоговыми приборами, которые могут быть не всегда удобны для восприятия, особенно в условиях плохой видимости. Современные цифровые панели предлагают более четкое отображение данных, включая скорость, обороты двигателя и уровень топлива, что значительно упрощает процесс управления автомобилем.

На рынке доступны различные варианты приборных панелей, которые могут быть установлены вместо оригинальной. Например, многие автолюбители выбирают панели от более современных моделей ВАЗ или даже от автомобилей других марок, таких как Hyundai или Kia. Эти панели часто имеют более современный дизайн, улучшенную подсветку и дополнительные функции, такие как бортовой компьютер, который предоставляет информацию о расходе топлива, пробеге и состоянии автомобиля.

Кроме того, существуют и полностью универсальные решения, которые могут быть адаптированы под любую модель. Такие приборные панели часто имеют возможность настройки и программирования, что позволяет владельцам подстраивать их под свои предпочтения. Например, можно изменить цвет подсветки, выбрать стиль отображения информации и даже добавить дополнительные датчики.

Важно отметить, что установка альтернативной приборной панели может потребовать дополнительных усилий и знаний. В некоторых случаях может понадобиться адаптация проводки или использование специальных переходников. Поэтому многие автолюбители предпочитают обращаться к профессиональным установщикам, чтобы избежать возможных проблем с совместимостью и функциональностью.

В заключение, современные альтернативы и замены приборной панели для отечественной «Семерки» открывают новые горизонты для владельцев автомобилей, желающих улучшить функциональность и эстетический вид своего транспортного средства. Выбор подходящей панели зависит от личных предпочтений, бюджета и готовности к возможным модификациям автомобиля.
